在學單片機和選用邏輯器件的時候我們常別人說這款芯片是推挽輸出驅動能力強，這個引腳是開漏輸出需要加上拉電阻。是不是有時候感覺一頭霧水?今天就詳解一下推挽和開漏，以后你買芯片的時候就可以和別人大聲理論了。

1. 什么是推挽輸出

推挽輸出既可以輸出低電平，也可以輸出高電平，可以直接驅動功耗不大的數字器件。

2. 推挽輸出電路的結構

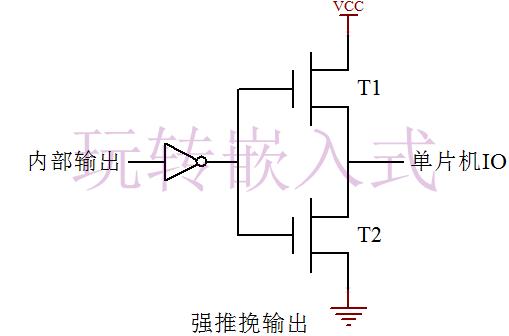

推挽電路是由兩個三極管或MOSFET，以推挽方式存在于電路中，電路工作時，兩只對稱的開關管每次只有一個導通，所以導通損耗小、效率高、既提高電路的負載能力，又提高開關速度。其示意結構如下圖所示：

當內部輸出1電平時，上邊的MOS管導通同時下邊的MOS管截至，IO口輸出高電平;

當內部輸出0電平時，上邊的MOS管截至同時下邊的MOS管導通，IO口輸出低電平;

3. 什么是開漏輸出

開漏輸出只能輸出低電平，如果要輸出高電平必須通過上拉電阻才能實現。就類似于三極管的集電極輸出。

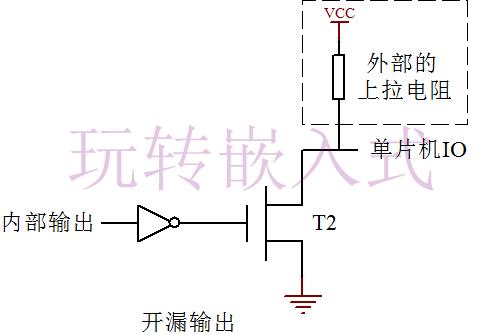

4. 開漏輸出電路的結構

如上圖：

內部輸出1時MOS管截止，輸出與地斷開，這時候IO口其實是沒有驅動能力的，需要外部連接上拉電阻才能輸出高電平，才能驅動數字器件;

內部輸出0時MOS管導通，輸出低電平，所以開漏能輸出低電平;

5. 準雙向IO

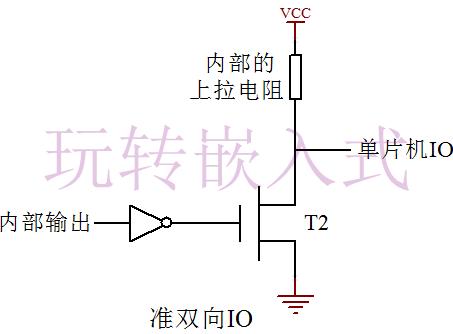

在學51單片機的時候老師告訴我們，51單片機的IO口是準雙向的，什么是準雙向的?示意如下：

其結構類似于開漏輸出，只不過是把上拉電阻集成到了單片機內部。

6. IO口如何應用

對于推挽輸出的IO口可以直接輸出高低電平驅動功耗較小的數字器件，但對于開漏輸出的話必須要在外部接上拉電阻才行。比如說LPC11C14單片機的片上I2C資源就是開漏輸出的，如果要使用這兩個引腳做輸出就必須加上拉電阻，如下圖所示：

輸出用推挽還是開漏 哪個更好單片機是現代電子科技的代表之一，也是電子系統中的核心部件之一。單片機具有體積小、功耗低，集成度高等特點，被廣泛應用于計算機、工廠自動化、家電等領域。

關于單片機輸出用推挽還是開漏，很多人可能比較困惑。其實，推挽和開漏都是單片機常用的輸出方式，各自有其適用的場合。下面就讓我們來詳細探討一下這兩種輸出方式的特點以及適用場景。

一、開漏輸出

開漏輸出是指單片機輸出時，輸出端通過開漏方式與外部電路相連，輸出端只能輸出低電平信號，不能輸出高電平信號。這種方式的輸出端在輸出高電平時是懸空的，輸出高電平時需要加上上拉電阻才正常工作。

特點：

1、能夠輸出較大電流，適合輸出信號給大功率負載。

2、不能直接輸出高電平信號，必須通過外部上拉電阻的控制才能輸出。

3、輸出電平由外部電路來決定，兼容性強，可以直接連接各種電路，靈活度高。

4、能夠輸出電平穩定的PWM波形，適合用于電機控制等領域。

適用場景：

1、驅動一些電路(例如繼電器、LED等)或需要接入外部開關的場合。

2、需要輸出高可靠性信號的場合，開漏輸出能夠保證輸出信號輸出的正確性和可靠性。

3、需要與其他數字信號處理器或其他操作電路(如門電路)配合使用的場合。

二、推挽輸出

推挽輸出是指單片機輸出時，輸出端是通過三極管的方式與外部電路相連的，同時能夠輸出高電平和低電平信號，無需加上上拉電阻。

特點：

1、能夠輸出高電平和低電平信號，適合輸出各種波形信號。

2、適合直接驅動電阻性和容性負載。

3、工作速度相對較快，能夠輸出較高的頻率信號。

4、在失速或鎖死狀態時可以提供輸出保護。

適用場景：

1、需要輸出正弦波、方波等周期性波形的場合。

2、需要輸出高電平、低電平信號的場合。

3、需要直接驅動電容、電阻等負載的場合。

綜上所述，單片機輸出用推挽還是開漏，需要根據具體的輸出場景來進行選擇。一般來說，如果需要輸出正弦波、方波等周期性波形，或者需要直接驅動電容、電阻等負載，那么推挽輸出是首選。而如果需要輸出較大電流，或者需要輸出高可靠性信號的場合，就需要使用開漏輸出。

此外，無論是使用推挽輸出還是開漏輸出，都需要注意防止外部電路對輸出端產生短路或過電流等危險情況，保證單片機的正常工作。
