下面介紹利用萬用表RXl檔判定雙向晶閘管電極的方法,同時還檢查觸發能力。
1.判定T2極
由圖2可見,G極與T1極靠近,距T2極較遠。因此,G—T1之間的正、反向電阻都很小。在用RXl檔測任意兩腳之間的電阻時,只有在G-T1之間呈現低阻,正、反向電阻僅幾十歐,而T2-G、T2-T1之間的正、反向電阻均為無窮大。這表明,如果測出某腳和其他兩腳都不通,就肯定是T2極。 ,另外,采用TO—220封裝的雙向晶閘管,T2極通常與小散熱板連通,據此亦可確定T2極。
2.區分G極和T1極
(1)找出T2極之后,首先假定剩下兩腳中某一腳為Tl極,另一腳為G極。
(2)把黑表筆接T1極,紅表筆接T2極,電阻為無窮大。接著用紅表筆尖把T2與G短路,給G極加上負觸發信號,電阻值應為十歐左右,證明管子已經導通,導通方向為T1一T2。再將紅表筆尖與G極脫開(但仍接T2),若電阻值保持不變,證明管子在觸發之后能維持導通狀態。
(3)把紅表筆接T1極,黑表筆接T2極,然后使T2與G短路,給G極加上正觸發信號,電阻值仍為十歐左右,與G極脫開后若阻值不變,則說明管子經觸發后,在T2一T1方向上也能維持導通狀態,因此具有雙向觸發性質。由此證明上述假定正確。否則是假定與實際不符,需再作出假定,重復以上測量。顯見,在識別G、T1,的過程中,也就檢查了雙向晶閘管的觸發能力。如果按哪種假定去測量,都不能使雙向晶閘管觸發導通,證明管于巳損壞。對于lA的管子,亦可用RXl0檔檢測,對于3A及3A以上的管子,應選RXl檔,否則難以維持導通狀態。
二、雙向晶閘管好壞檢查方法
檢查雙向晶閘管的好壞:雙向晶閘管作電子開關使用,能控制交流負載(例如白熾燈)的通斷,根據白熾燈的亮滅情況,可判斷雙向晶閘管的好壞。將220V交流電源的任意一端接T2,另一端經過220V、100W白熾燈接T1。觸發電路由開關S和門極限流電阻R組成。S選用耐壓220VAC的小型鈕子開關或拉線開關。R的阻值取100~330Ω,R值取得過大,會減小導通角。
檢查步驟:
第一步,先將S斷開,此時雙向晶閘管關斷,燈泡應熄滅。若燈泡正常發光,則說明雙向晶閘管T1-T2極間短路,管子報廢;如果燈泡輕微發光,表明T1-T2漏電流太大,管子的性能很差。出現上述兩種情況,應停止試驗。
第二步:閉合S,因為門極上有觸發信號,所以只需經過幾微秒的時間,雙向晶閘管即導通通,白熾燈上有交流電流通過而正常發光。具體工作過程分析如下:在交流電的正半周,設Ua>Ub,則T2為正,T1為負,G相對于T2也為負,雙向晶閘管按照T2-T1的方向導通。在交流電的負半周,設Ua<Ub,則T2為負,T1為正,G相對于T2也為正,雙向晶閘管沿著T1→T2的方向導通。綜上所述,僅當S閉合時燈泡才能正常發光,說明雙向晶閘管質量良好。如果閉合時燈泡仍不發光,證明門極已損壞。
注意事項:
(1)本方法只能檢查耐壓在400V以下的雙向晶閘管。對于耐壓值為100V、200V的雙向晶閘管,需借助自耦調壓器把220V交流電壓降到器件耐壓值以下。
(2)T1和T2的位置不得接反,否則不能觸發雙向晶閘管。
(3)具體到Ua、Ub中的哪一端接火線(相線),哪端接零線,可任選。

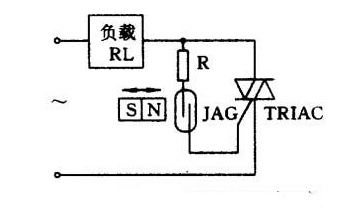

(4)利用雙向晶閘管作電子開關比機械開關更加優越。因為只需很低的控制功率,就能控制相當大的電流,它不存在觸點抖動問題,動作速度極快,在關斷時也不會出現電弧現象。實際應用時,開關S可用固態繼電器、干簧繼電器、光電繼電器等代替。
