一、采用電阻作負載的共源級放大器

這是采用電阻作負載的共源級的結構圖，電路的大信號和小信號的特性我們都需要研究，我們先分析一下電路的大信號模型。

Vout=VDD-IDRD，對于M1晶體管而言，VGS=Vin；VDS=Vout。

上圖為輸入-輸出特性曲線。

如果Vin < VTH，M1工作在截止區，ID=0，所以Vout=VDD。

當Vin接近VTH時，M1管開始導通，存在漏極電流ID，使得Vout減小。因此，我們可以得到：

這里忽視了溝道長度調制效應。Vin越大，Vout越小。M1繼續工作在飽和區。

當M1處于線性區和飽和區邊界時，Vout=Vin-VTH，也就是對應圖中的A點。

當Vin > Vin1時，M1工作在線性區：

因?yàn)橐屍骷ぷ髟陲柡蛥^(qū)，所以Vout>Vin-VTH，工作在A點的左側。

對輸出電壓求關于輸入電壓的偏導數，可以計算出增益的大小，當然，我們也可以通過小信號模型的方法，更為簡便的看出其增益的大小。

二、共源級放大器的偏置電路設計

Fig. 1

一個合適的偏置電路設計是放大器工作的前提，偏置電路需要使MOSFET工作在飽和區。如圖Fig. 1，這是一個前幾期講過的MOSFET放大器的最基本電路。

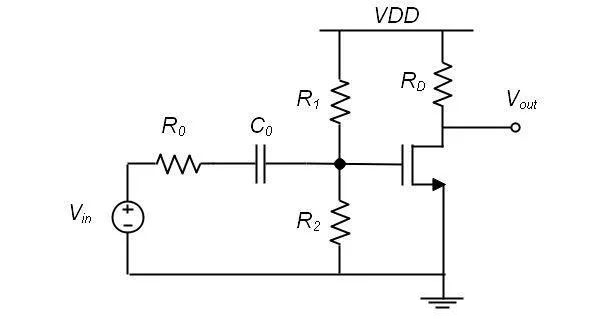

Fig. 2是一個最簡單常見的偏置電路的設計，對比Fig. 1有很多不用，首先柵極沒有了偏置直流電源，多了好幾個電阻，多了一個電容，這些器件都有什么用呢？

Fig. 2

Fig. 1中的供電設計是復雜的，需要兩種電源才能使放大器工作，這個是我們不希望的，所以Fig. 2中利用電阻的分壓電路，使VDD分一部分電壓給柵極提供偏置電壓，大小為VDD*R2/(R1+R2)。這樣整個系統就可以只用一個供電單元來提供電壓，簡化了設計。所以R1，R2的作用是分壓，為MOSFET提供柵極開啟電壓。

Fig. 2 中的R0為小信號源的內阻，這個內阻在實際電路設計中是必須要考慮的，比如要放大的信號時麥克風信號，那R0就表示麥克風的內阻。

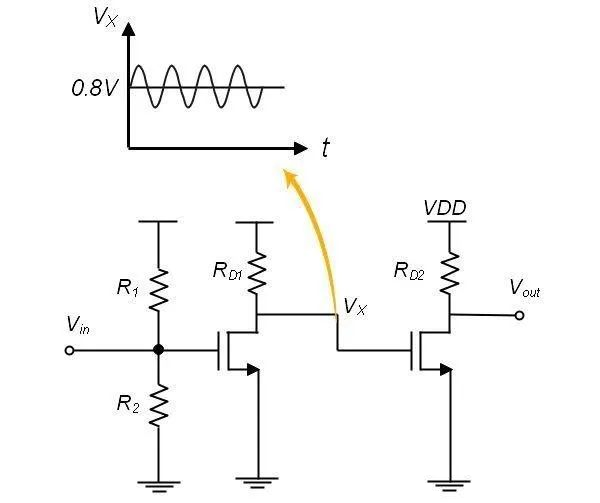

Fig. 2 中的C0為一個隔直電容，作用是防止前級直流信號對后級偏置電壓的影響。只有交流信號能夠通過后級電路進行放大。但是電容對于MOSFET器件來說是一個非常大的器件，增加一個電容會占用芯片很大一塊位置，所以盡量避免使用電容，如圖Fig. 3有兩級放大電路，如果前一級的輸出Vx的直流部分正好可以作為后級的直流偏置，則不需要加電容和分壓電阻。

Fig. 3

選擇合適的R0，R1，RD才能使MOSFET工作在飽和區，使其具有放大作用。下期講介紹一個實際的例子來說明這些電阻應該如何選取，大概的量級是多少。
