一、電容的作用

作為無源元件之一的電容，其作用不外乎以下幾種：應用于電源電路，實現旁路、去藕、濾波和儲能的作用，下面分類詳述之。

1)旁路

旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。

為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地彈是地連接處在通過大電流毛刺時的電壓降。

2)去藕

去藕，又稱解藕。從電路來說，總是可以區分為驅動的源和被驅動的負載。

如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻(特別是芯片管腳上的電感，會產生反彈)，這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是所謂的“耦合”。

去藕電容就是起到一個“電池”的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。將旁路電容和去藕電容結合起來將更容易理解。

旁路電容實際也是去藕合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。

高頻旁路電容一般比較小，根據諧振頻率一般取 0.1μF、0.01μF 等;而去耦合電容的容量一般較大，可能是 10μF 或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。

旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。

3)濾波

從理論上(即假設電容為純電容)說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過 1μF 的電容大多為電解電容，有很大的電感成份，所以頻 率高后反而阻抗會增大。

有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電容越大低頻越容易通過，電容越大高頻越容易通過。

具體用在濾波中，大電容(1000μF)濾低頻，小電容(20pF)濾高頻。

曾有網友形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。

它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。

4)儲能

儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為 40～450VDC、電容值在 220～150 000μF 之間的鋁電解電容器是較為常用的。

電容相信大家都不陌生，就算沒有見過也聽過，在現在的生活中，電容是必不可少的元件之一，大到線路，小到一個小小的電子主板，特別是單相電機的啟動，都無不需要電容。所謂電容，就是容納和釋放電荷的電子元器件。電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上;造成電荷的累積儲存，最常見的例子就是兩片平行金屬板。

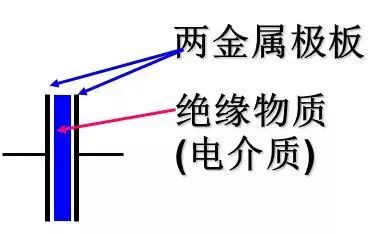

在兩個正對的平行金屬板中間夾上一層絕緣物質(電介質)，就構成了最簡單的電容器，叫平行板電容器.兩個金屬板叫電容器的極板。任意兩個彼此絕緣又相隔很近的導體,都可以看成是一個電容器。

電容的工作原理

電容的原理也很簡單，比如家里的自來水管，供水端經過長途跋涉，水量免不了會時大時小。若是直接供給用戶使用，就會感覺到出水時大時小。而通常自來水公司每隔一段距離就會建一個水塔。這個水塔的作用就是儲水，能將不穩定的水源，穩定地送到每家每戶。

這個水塔就對應電子學里面的電容，電容的作用是儲能，可將不穩定的電能，變成穩定的電能后傳送給電路。理想的電容本身并不消耗電能量，它吸收多少能量就會放出多少電能量。當輸入的電壓波動時，電容才會產生電流，因?yàn)闀?huì)進行充電或放電，當電壓穩定時，就不會產生電流，稱之為“隔直流通交流”。

電容器的充電

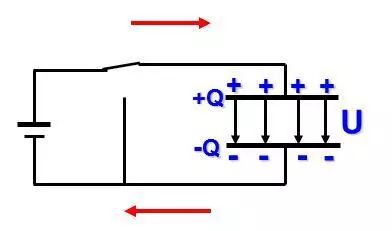

把電容器的兩個極板和電池的正負極相連，兩個極板就分別帶上了等量的異種電荷，這個過程叫充電，充電過程中電路中有短暫的充電電流。

充了電的電容,兩極板間就有電場，電勢差U，從電源獲得的電能儲存在電場中，這種能量叫電場能。電容器有儲存電荷和電場能的本領。

電容器的放電

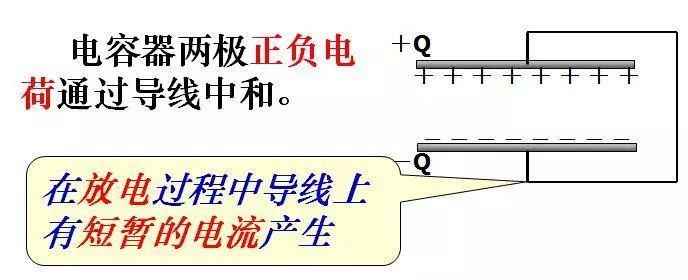

把充電后的電容器兩極板接通，兩極板上的電荷中和,電容器不再帶電，這個過程叫放電，并有短暫的放電電流。

放電后,兩極板就不再有電場和電勢差，電場能轉化為其它形式的能。

電容器的主要作用

1、耦合：

用在耦合電路中的電容稱為耦合電容，在阻容耦合放大器和其他電容耦合電路中大量使用這種電容電路，起隔直流通交流作用。

2、濾波：

用在濾波電路中的電容器稱為濾波電容，在電源濾波和各種濾波器電路中使用這種電容電路，濾波電容將一定頻段內的信號從總信號中去除。

3、退耦：

用在退耦電路中的電容器稱為退耦電容，在多級放大器的直流電壓供給電路中使用這種電容電路，退耦電容消除每級放大器之間的有害低頻交連。

4、高頻消振：

用在高頻消振電路中的電容稱為高頻消振電容，在音頻負反饋放大器中，為了消振可能出現的高頻自激，采用這種電容電路，以消除放大器可能出現的高頻嘯叫。

5、諧振：

用在LC諧振電路中的電容器稱為諧振電容，LC并聯和串聯諧振電路中都需這種電容電路。

6、旁路：

用在旁路電路中的電容器稱為旁路電容，電路中如果需要從信號中去掉某一頻段的信號，可以使用旁路電容電路，根據所去掉信號頻率不同，有全頻域(所有交流信號)旁路電容電路和高頻旁路電容電路。

7、中和：

用在中和電路中的電容器稱為中和電容。在收音機高頻和中頻放大器，電視機高頻放大器中，采用這種中和電容電路，以消除自激。

8、定時：

用在定時電路中的電容器稱為定時電容。在需要通過電容充電、放電進行時間控制的電路中使用定時電容電路，電容起控制時間常數大小的作用。

9、積分：

用在積分電路中的電容器稱為積分電容。在電勢場掃描的同步分離電路中，采用這種積分電容電路，可以從場復合同步信號中取出場同步信號。

10、微分：

用在微分電路中的電容器稱為微分電容。在觸發器電路中為了得到尖頂觸發信號，采用這種微分電容電路，以從各類(主要是矩形脈沖)信號中得到尖頂脈沖觸發信號。

11、補償：

用在補償電路中的電容器稱為補償電容，在卡座的低音補償電路中，使用這種低頻補償電容電路，以提升放音信號中的低頻信號，此外，還有高頻補償電容電路。

12、自舉：

用在自舉電路中的電容器稱為自舉電容，常用的OTL功率放大器輸出級電路采用這種自舉電容電路，以通過正反饋的方式少量提升信號的正半周幅度。

13、分頻：

在分頻電路中的電容器稱為分頻電容，在音箱的揚聲器分頻電路中，使用分頻電容電路，以使高頻揚聲器工作在高頻段，中頻揚聲器工作在中頻段，低頻揚聲器工作在低頻段。

電容器主要參數的標注方法

直標法

電解電容器或體積較大的無極性電容器：標稱容量、額定電壓及允許偏差。

體積較小的無極性電容器：標稱容量、額定電壓及允許偏差。

容量單位：微法(μF)、納法(nF)、皮法(pF)

如：1p2表示1.2 pF;1n表示1 000 pF;10n表示0.01 μF;2μ2表示 2.2 μF。

數碼標注法

數碼標注法一般為三位數碼表示電容器的容量，單位pF 。其中前兩位數碼為電容量的有效數字，第三位為倍乘數，但第三位倍乘數是9時表示×10 -1。

如：

101 表示：10 ×101 = 100 pF

102 表示：10 ×102 = 1 000 pF

103 表示：10 ×103 = 0. 01μF

104 表示：10 ×104 = 0.1μF

223 表示：10 ×103 = 0. 022μF

474 表示：10 ×104 = 0. 47μF

159 表示：10 ×10–1 = 1. 5 pF

色標法

色標法：在電容器上標注色環或色點來表示電容量及允許偏差。

四環色標法：第一、二環表示有效數值，第三環表示倍乘數， 第四環表示允許偏差(普通電容器)。

五環色標法：第一、二、三環表示有效數值，第四環表示倍乘數， 第五環表示允許偏差(精密電容器)。

如：

棕、黑、橙、金 表示其電容量為 0.01 μF，允許偏差為±5%

棕、黑、黑、紅、棕 表示其電容量為 0.01 μF，允許偏差為±1%

電容器的分類及作用

瓷介電容器(CC)

結構：用陶瓷材料作介質，在陶瓷表面涂覆一層金屬(銀)薄膜，再經高溫?zé)Y(jié)后作為電極而成。瓷介電容器又分 1 類電介質(NPO、CCG);2 類電介質(X7R、2X1)和 3 類電介質(Y5V、2F4)瓷介電容器。

用途：主要應用于高頻電路中。

滌綸電容器(CL)

結構：滌綸電容器，是用有極性聚脂薄膜為介質制成的具有正溫度系數(即溫度升高時，電容量變大)的無極性電容。

用途： 一般應用于中、低頻電路中。

常用的型號有CL11、CL21等系列。

聚苯乙烯電容器(CB)

結構：有箔式和金屬化式兩種類型。

用途： 一般應用于中、高頻電路中。

常用的型號有CB10、CB11(非密封箔式)、CB14~16(精密型)、CB24、CB25(非密封型金屬化)、CB80(高壓型)、 CB40 (密封型金屬化)等系列。

聚丙烯電容器(CBB)

結構：用無極性聚丙烯薄膜為介質制成的一種負溫度系數無極性電容。有非密封式(常用有色樹脂漆封裝)和密封式(用金屬或塑料外殼封裝)兩種類型。

用途： 一般應用于中、低頻電子電路或作為電動機的啟動電容。

常用的箔式聚丙烯電容：CBB10、CBB11、CBB60、 CBB61 等;金屬化式聚丙烯電容： CBB20、CBB21、CBB401 等系列。

獨石電容器

結構：獨石電容器是用鈦酸鋇為主的陶瓷材料燒結制成的多層疊片狀超小型電容器。

用途：廣泛應用于諧振、旁路、耦合、濾波等。

常用的有CT4 (低頻) 、CT42(低頻);CC4(高頻)、CC42(高頻)等系列。

云母電容器(CY)

結構：云母電容器是采用云母作為介質，在云母表面噴一層金屬膜(銀)作為電極，按需要的容量疊片后經浸漬壓塑在膠木殼(或陶瓷、塑料外殼)內構成。

用途：一般在高頻電路中作信號耦合、旁路、調諧等使用。

常用的有CY、CYZ、CYRX等系列。

紙介電容器(CZ)

結構：紙介電容器是用較薄的電容器專用紙作為介質，用鋁箔或鉛箔作為電極，經卷饒成型、浸漬后封裝而成。

缺點：體積大、容量精度低、損耗大、穩定性較差。

常見有CZ11、CZ30、CZ31、CZ32、CZ40、CZ80等系列。

金屬化紙介電容器(CJ)

結構：金屬化紙介電容器采用真空蒸發技術，在涂有漆膜的紙上再蒸鍍一層金屬膜作為電極而成。

優點：與普通紙介電容相比，體積小，容量大，擊穿后能自愈能力強。

常見有CJ10、CJ11等系列。

鋁電解電容器(CD)

結構：有極性鋁電解電容器是將附有氧化膜的鋁箔(正極)和浸有電解液的襯墊紙，與陰極(負極)箔疊片一起卷繞而成。外型封裝有管式、立式。并在鋁殼外有藍色或黑色塑料套。

用途：通常在直流電源電路或中、低頻電路中起濾波、退耦、信號耦合及時間常數設定、隔直流等作用。

鉭電解電容器(CA)

結構：有兩種形式：1. 箔式鉭電解電容器，內部采用卷繞芯子,負極為液體電解質，介質為氧化鉭。型號有 CA30、CA31、CA35、CAk35等系列。 2. 鉭粉燒結式，陽極(正極)用顆粒很細的鉭粉壓塊后燒結而成。封裝形式有多種。

型號有CA40 、CA41、CA42、CA42H、CA49、CA70(無極性)等系列。

云母微調電容器(CY)

結構：云母微調電容器由定片和動片構成，定片為固定金屬片，其表面貼有一層云母薄片作為介質，動片為具有彈性的銅片或鋁片，通過調節動片上的螺釘調節動片與定片之間的距離，來改變電容量。云母微調電容器有單微調和雙微調之分。

用途：應用于晶體管收音機、電子儀器、電子設備中。

瓷介微調電容器(CC)

結構：瓷介微調電容器是用陶瓷作為介質。在動片(瓷片)與定片(瓷片)上均鍍有半圓形的銀層，通過旋轉動片改變兩銀片之間的相對位置，即可改變電容量的大小。

用途：應用于晶體管收音機、電子儀器、電子設備中。

薄膜微調電容器

結構： 薄膜微調電容器是用有機塑料薄膜作為介質，即在動片與定片(動、定片均為半圓形金屬片)之間加上有機塑料薄膜，調節動片上的螺釘，使動片旋轉，即可改變?nèi)萘俊?

薄膜微調電容器一般分為雙微調和四微調。有的密封雙連或密封四連可變電容器上自帶薄膜微調電容器，將微調電容器安裝在外殼頂部，使用和調整就更方便了。

空氣可變電容器(CB)

結構： 電極由兩組金屬片組成。一組為定片，一組為動片，動片與定片之間以空氣作為介質。當轉動動片使之全部旋進定片時，其電容量最大，反之，將動片全部旋出定片時，電容量最小。

空氣可變電容器有單連和雙連之分。

薄膜可變電容器

結構：薄膜可變電容器是在其動片與定片之間加上塑料薄膜作為介質，外殼為透明或半透明塑料封裝，因此也稱密封單連或密封雙連和密封四連可變電容器。

用途：?jiǎn)芜B主要用在簡易收音機或電子儀器中;雙連用在晶體管收音機和電子儀器、電子設備中;四連常用在AF/FM多波段收音機。
