一、如何判斷電感飽和

1、計算磁通密度

此方法適用于利用磁芯來設計電感的場景。磁芯參數包括磁路長度le，有效面積Ae等。磁芯的型號還決定了相應的磁材牌號，磁材對磁芯損耗，飽和磁通密度等做了相應規定。

有了這些材料，我們就能根據實際設計情況來計算最大磁通密度，公式如下：

實際中可簡化計算，用ui來代替ur；最后與磁材飽和磁通密度相比較，就能判斷設計的電感是否有飽和的風險。

2、計算最大電感電流

此方法適用于直接利用成品電感來設計電路。

不同的電路拓?fù)鋵﹄姼须娏饔?jì)算有不同的公式。

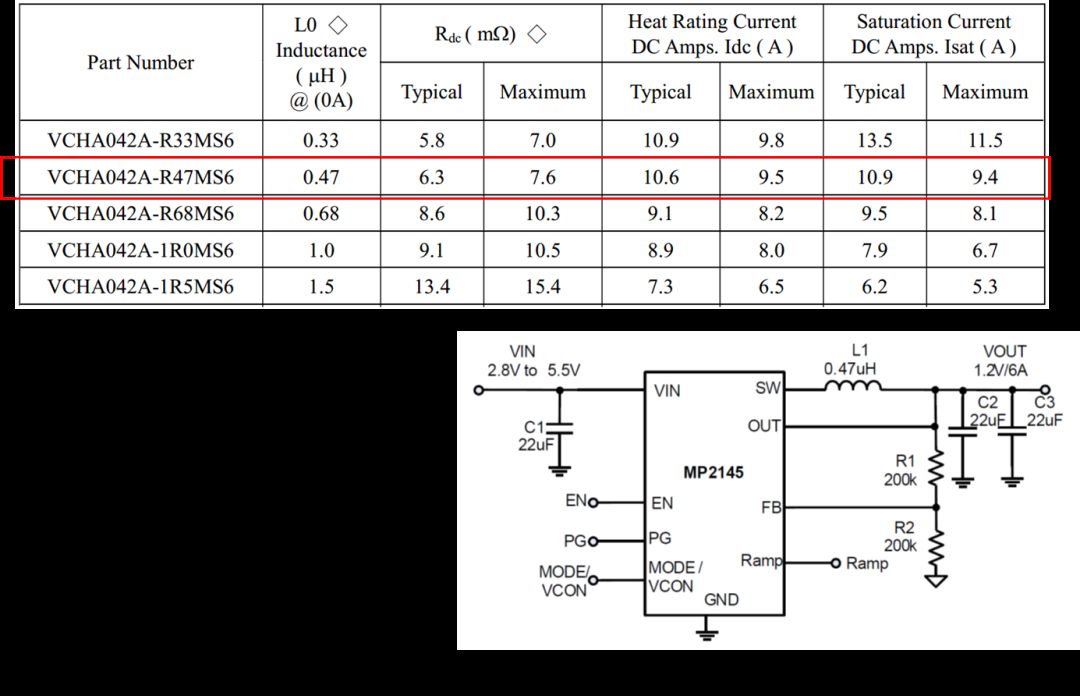

以Buck芯片MP2145為例，可以按照如下公式計算，將計算結果與電感規格值相比較就能判斷電感是否會飽和。

3、通過電感電流波形判斷

此方法也是工程實際中最常見和最實用的的方法。

還是以MP2145為例，使用MPSmart仿真工具進行仿真，從仿真波形可以知道，當電感沒有飽和時，電感電流是一個斜率一定的三角波，當電感飽和時電感電流波形會有一個明顯畸變，這是由于飽和后感量降低造成的。

我們在工程實際中就可以基于此觀察電感電流波形是否存在畸變，來判斷電感是否飽和。

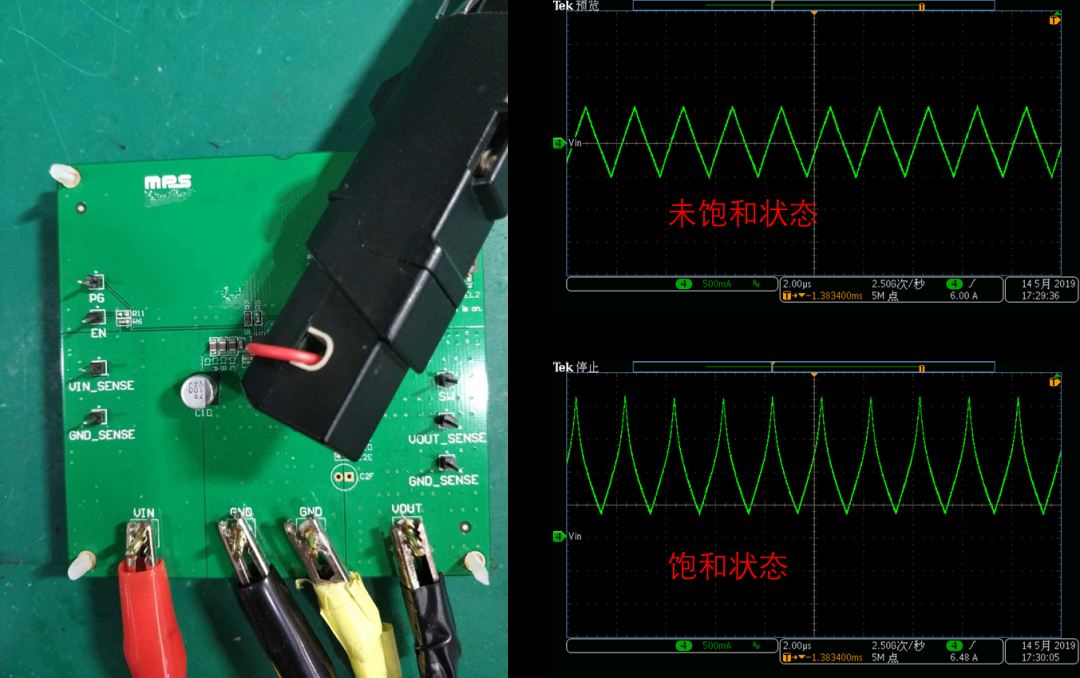

下面是在MP2145 Demo板上實測波形，可以看到飽和后有明顯的畸變，與仿真結果一致。

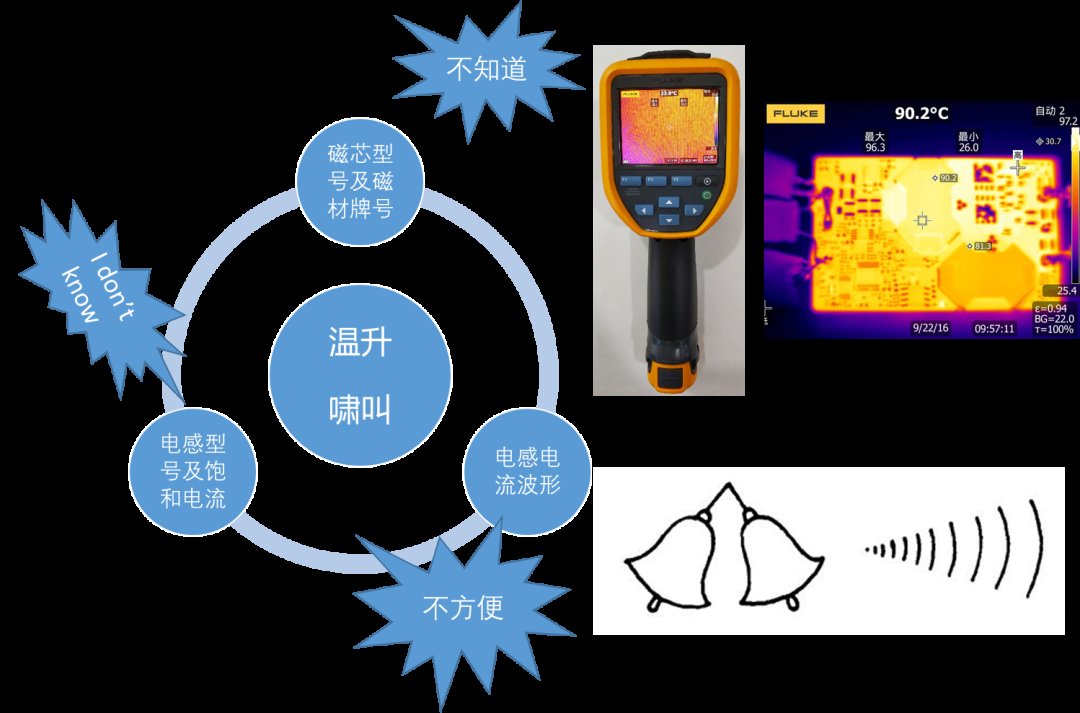

測量電感是否異常升溫，聽是否有異常嘯叫

在工程實際中還有很多情況，我們可能不能準確知道磁芯型號，也很難知道電感飽和電流大小，有時候也不能方便的測試電感電流；這時候我們還可以通過測量電感是否有異常溫升，或者聽是否有異常嘯叫等手段來初步判斷是否發生了飽和。

二、解決電感飽和的措施

為了減少電感磁飽和對電路的影響，可以采取以下措施：

1、選擇合適的電感器

選擇具有更高飽和電流的電感器，確保其額定飽和電流高于電路中可能出現的最大電流。

使用高磁導率的磁芯材料，這有助于提高電感器的磁通密度，從而增加飽和電流。

2. 使用復合磁芯：

將不同材料的磁芯組合使用，或者使用帶有氣隙的磁芯，可以改善電感器的磁飽和特性。

3. 電感器堆疊或并聯：

使用多個電感器串聯或并聯，以增加總的電感量或提高電流承載能力。串聯可以增加飽和電流，而并聯可以增加電流容量。

4.優化電路設計：

控制電路的開關頻率，以減少電感器中電流和磁通的波動。

調整電路參數，如輸入電壓和負載，以減少通過電感器的峰值電流。

5. 采用主動冷卻：

通過增加散熱片或使用風扇等方式主動散熱，可以減少電感器因過熱而加速飽和的風險。

6. 控制電路中的紋波電流：

紋波電流是導致電感飽和的主要原因之一，通過調整電路參數或使用額外的濾波電容可以減少紋波電流。

7. 使用溫度補償電路

高溫會加劇電感飽和，使用溫度補償電路可以抵消溫度對磁芯材料的影響。

8. 磁芯復位

在一些應用中，如開關電源，可以在電路中加入磁芯復位電路，確保在每個開關周期結束時磁芯被完全復位，防止累積的磁化導致飽和。

9. 監測和保護

實施電流監測和過流保護機制，一旦檢測到接近飽和的條件，可以采取措施降低電流或關閉電路，以避免進一步的損害。
