當嵌入式開發人員測試他們的軟件時,多種力量正在發揮作用。系統的復雜性越來越大--這是由于對計算工作量的要求越來越大、連通性越來越廣泛以及安全性和可靠性的提高--這使得開發人員更難根據需求驗證代碼。隨著發布時間的縮減,測試團隊很難適應傳統測試方法更大的復雜性和規模。

需要一種新的測試方法,團隊正在尋找數學上證明代碼正確性的方法,以顯著提高他們對應用程序的信心。為了理解今天的產品目標和傳統測試方法之間的差距,它有助于考慮復雜性如何影響測試:

· 覆蓋面。 隨著軟件復雜性的增加,創建涵蓋足夠的代碼基礎(包括函數、語句、路徑、決策和條件)的測試變得越來越難。

· 比例尺。 無論測試范圍--特性、組件、庫或函數--單位越多,測試它們所需的時間和資源就越多。

· 快一點。 傳統的測試開發和執行實踐無法跟上發布時間表,不可避免地迫使測試覆蓋率和時間之間的權衡。

這是一個長期的信念,即接近100%的代碼覆蓋是不可能的,因?yàn)檫@樣的目標非常難以實現,運行起來也非常昂貴。單元測試、滲透測試、動態分析--所有傳統技術都需要大量的時間和資源來執行,并導致系統中錯誤和漏洞的視圖不完整。

隨著最近軟件技術和計算能力的進步,這種信念現在已成為一個被證實的神話。學術界和工業界的研究人員已經開發出了數學上嚴格的技術,即所謂的正式方法,這些技術可以達到100%的代碼覆蓋率,并保證系統的正確性--現在可供企業準備平臺中的安全和安全方面關鍵的開發團隊使用。

了解基于正式方法的測試工具

在紙上,正式的方法明確地證明了代碼沒有錯誤和安全漏洞等問題。這些方法使用嚴格指定的數學模型,根據精確定義的規格驗證軟件的特性和行為。換句話說,形式方法可以在代碼中找到所有問題的發生。

實際上,基于企業級正式方法的測試工具對任何開發人員來說都是容易獲得和負擔得起的。被稱為詳盡無遺的靜態分析工具,它們的設計和證明是為了將正式方法的力量整合到安全和安全關鍵開發團隊的現有驗證和驗證過程中。

這些工具與傳統的測試和靜態分析方法相比有幾個優點:

· 高達100%的應用程序覆蓋率,包括所有可能的函數、語句、路徑、決策和條件。

· 高達100%的輸入覆蓋率,涵蓋測試單元范圍內的所有可能值.

· 對代碼中沒有未定義行為(錯誤和漏洞)的數學保證,導致部署中的零問題。

· 零假底片,所以開發人員增加了對所有問題都被發現的信心。

· 低到零的錯誤肯定,意味著開發人員花在沒有真正問題的問題上的時間較少。

· 大大縮短試驗時間,提高資源消耗效率。

圖1說明了這一差異。傳統的測試方法通常是測試用例開發和算法設計的"最大努力"嘗試,受到人力和項目進度的限制。這將導致每次運行執行一個代碼分支的測試,并限制團隊在給定的測試階段中可以覆蓋多少。在一次測試運行中,在形式方法的支持下,對所有分支進行了詳盡的靜態分析,將覆蓋率提高到100%,并大大縮短了測試時間。

圖1:傳統測試方法(左)和聲音靜態分析(右)的代碼路徑比較。被訪問的部分是橙色的;未訪問的部分是黑色的。

充分的靜態分析可以給開發人員提供一種強大的管理軟件復雜性的方法,從而極大地改變他們對軟件復雜性的思考方式。

詳盡的靜態分析

傳統測試方法的一個局限是它們的狀態空間覆蓋,即對數據值和輸入、控制和數據流以及它們可以覆蓋的輸出路徑的不同組合數量的固有限制。例如,傳統的測試方法通常測試預期投入的預期產出的函數。一些靜態分析工具擴大了這一范圍,以涵蓋更廣泛的投入和產出。但是由于測試設計、實現和進度限制,工具無法測試所有可能的行為。

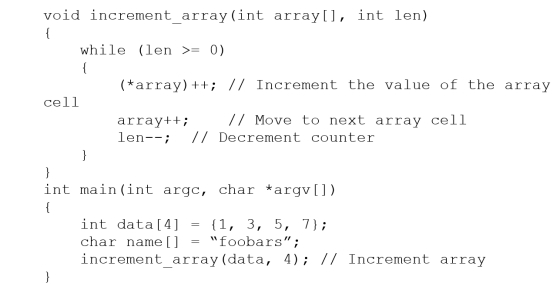

下面的代碼示例說明了在數組中增加單元格值的C函數。

典型的單元測試將根據函數的需求進行驗證,檢查函數是否增加了輸出數組中的單元格值,并根據結果報告通過或失敗。這個測試不一定會檢查數組索引(*p)是否由于系統中意外或不希望看到的副作用而導致了對內存的越界訪問--就像在這個代碼示例中發生的那樣,因?yàn)楫?dāng)循環中指定了一個不適當?shù)臈l件。

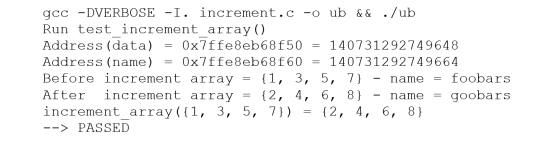

盡管緩沖區溢出,傳統的針對需求的測試將在調用函數后驗證數組是{2、4、6、8},并將始終通過,如下控制臺輸出所示:

除非測試設計者考慮到了一個出界數組訪問的可能性,否則這種緩沖區溢出將永遠不會被識別。

這些類型的細微缺陷可能會導致內存損壞,導致潛在的故障、崩潰或應用程序漏洞--傳統測試方法看不到這種缺陷,但可通過詳盡的靜態分析工具發現,如圖2所示。該工具檢測到在數組開始后有一個16字節的寫入:緩沖區溢出。

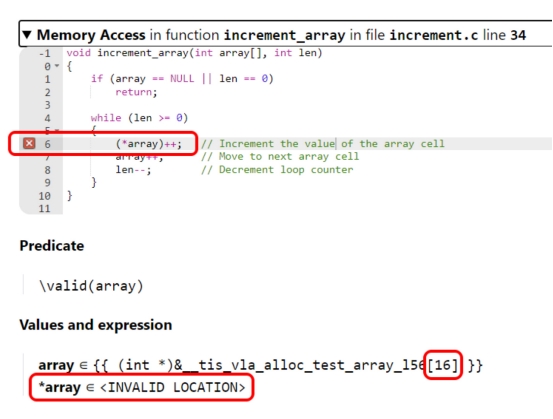

圖2:發現的屏幕截圖在特魯斯坦軟件詳盡的靜態分析工具。

這種內存損壞可以通過一個更詳細的測試案例來揭示,在這個案例中,出界寫入條件影響變量名稱的值,盡管它不涉及測試的函數,如下表所示:

但是,開發團隊很少實現這個級別的測試深度,特別是當代碼比這個示例復雜的時候。

硬件意識在靜態分析中的重要性

更先進的詳盡的靜態分析工具為驗證和驗證活動帶來硬件意識,從而使測試覆蓋更加準確和高效。硬件意識的重要性怎么強調都不為過,因?yàn)榫幾g器實現、硬件架構和內存校準的差異會導致測試條件和代碼行為的巨大差異。例如:

· 在64位目標上,長通常是64位,INT通常是32位。

· 在32位目標上,長和INT通常都是32位。

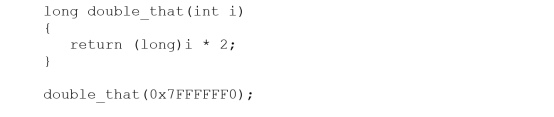

這些硬件差異影響測試條件、輸入和路徑,如本代碼示例所示:

沒有硬件意識,測試或分析方法將無法確定最后一個語句是否導致整數溢出(32位目標)或非整數溢出(64位目標)。在某些情況下,測試將執行超出硬件支持的條件所必需的運行。在其他情況下,測試可能會忽略潛在溢出。基于硬件意識的靜態分析在100%覆蓋率和實現這一目標所需的最小測試用例數量之間提供了完美的平衡。

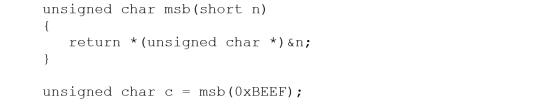

另一個關鍵的硬件差異是整體性,如本代碼示例所示:

根據底層硬件的整體性,變量C將被設置為0xbe(大Endian)或0xff(小Endy)--這是測試執行的一個關鍵區別。

這種微妙的差異可能導致災難性的結果。請考慮在上述代碼示例中添加以下語句的情況:

在一個大的源代碼系統中,這個語句將導致零條件的劃分,并可能導致應用程序崩潰或其他不良行為。在一個小系統上,這個語句是有效的。一個知道這些差異的測試方法會使結果更精確.

充分的靜態分析工具,包括硬件意識,也有這些好處:

· 開發人員可以運行硬件意識分析,而不需要連接到主機的物理目標。

· 目標測試可以在開發生命周期的早期運行,甚至在物理硬件可用之前。

· 開發團隊可以通過不需要每個主機和開發人員的硬件來提高測試能力和降低成本。

詳盡的靜態分析的未來

嵌入式開發團隊優先進行詳盡無遺的靜態分析--最高可達100%的代碼覆蓋率和遠遠高于傳統測試的準確性--將從他們的測試投資中獲得最高價值?，F(xiàn)在能夠進入的開發人員將更有能力提供更高質量的代碼,并隨著時間的推移提高測試效率。

從長期來看,從這種嚴格的測試中獲得的結果和知識將導致"零問題"的保證。這些原則將在開發過程的早期帶來更強的可測試性,以支持對安全和安保至關重要的產品要求和設計,并大大降低軟件故障和外地漏洞的可能性。
