無干擾數據通信和個人安全是電子技術在典型工業環境中面臨的兩大挑戰。強烈的電磁場、過電壓、瞬態電壓和高電磁兼容性(EMC)干擾是今天的事情。例如,如果通信電纜不順利地靠近頻率逆變器的控制電纜,則脈沖被電容耦合,通信電纜中的信號與頻率逆變器的脈沖模式振蕩。這種干擾可以很快達到可能發生嚴重故障甚至危及人員安全的程度。

例如,當用熱電偶測量電動機的溫度時,產生毫伏范圍內的電壓。如果這些電壓現在通過數米長的電纜傳輸?shù)揭粋€中心控制單元,該控制單元指的是不同的地球電位,那么測量信號就會被電位差扭曲。

如果我們總結上述現象,就會出現以下四個挑戰:

· 危險電壓與使用者之間的安全屏障

· 空間電路間地面循環的分離

· 盡量減少共同模式的干擾

· 無干擾數據傳輸

圖1以圖表形式顯示數據傳輸系統的情況。為了滿足保護用戶危險電壓的要求,并保證無干擾數據的傳輸,必須實現電隔離,以隔離區域,即。,就潛力而言----以便它們能夠單獨工作,從而不受干擾。數據流通過數字隔離器運行。然而,電流隔離可以防止干擾和電位均衡電流

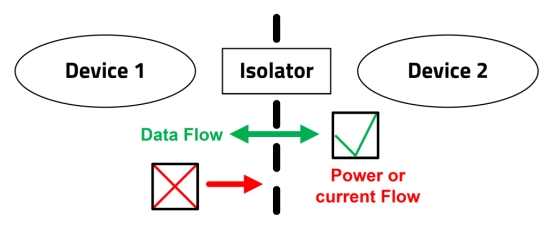

圖1:分離不同電位的孤立系統的基本概念

單獨測量電池電壓

分散記錄物理參數是目前的最新技術。然而,在對象上記錄數據往往是一個挑戰,而且數據的無線傳輸往往是不可能的。數據必須記錄在物體上,使探測器不影響要測量的變量;否則,將會發生測量錯誤。這就要求在電路中實現電氣脫鉤。此外,數據的有線傳輸必須是無電位和對稱的,以便傳輸不受電磁耦合和接地環的干擾。在這個應用程序中,有意避免使用微控制器,以證明一個強大的,無干擾的設計可以實現很少努力使用模擬電路技術。

設計分為兩個電路:一個發射器和一個接收器。該傳感器能夠檢測到等于30伏的直流電壓。 最大值有一秒鐘的波動。目前的耗電量最小化了,15V的電力供應是發射機的85MA和接收機的25MA。發射機和接收機都是電隔離的--測量數據采集和信號傳輸路徑之間的發射機,以及信號傳輸路徑和數據輸出之間的接收機。采用特殊的直流/直流電源模塊和帶電流隔離和低寄生耦合電容的數字隔離器實現了電路中的隔離。該信號通過一條雙線電纜在發射機和接收機之間傳輸。根據電磁環境的影響,距離可以是幾百米.

發射電路設計

圖2顯示了發射機的框圖。電路分為六個街區:

· 檢測:測量傳感器與分壓器和放大器測量正極性和負極性(1)

· 級轉換器:電壓-射頻轉換器級轉換器(2)

· 電壓-射頻轉換器:數字輸出信號,頻率取決于輸入電壓(3)

· 數字隔離器:測量電位和接口之間的電隔離(4)

· 接口緩沖:低阻線驅動器與平衡輸出(5)

· 電源:直流/直流轉換器,探測頭(6)段的電流隔離轉換器

為確保功能可靠性,在探針側和驅動輸出端都提供了瞬態保護和濾波器的措施;在直流/直流電源模塊前后也提供了低通濾波器,以有效地減弱射頻耦合。

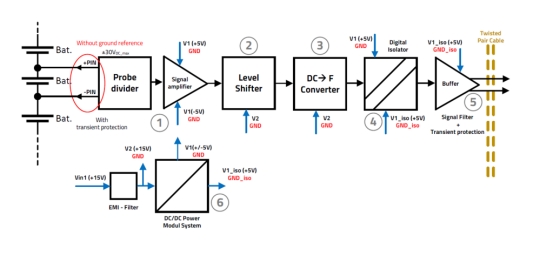

圖2:電位無電壓測量發射機的框圖

接收器電路設計

圖3顯示了接收器的框圖。電路分為五個街區:

· 輸入緩沖區:信號接收,信號調節與均衡輸入.鏈接檢測器指示是否與發射機(1)有可檢測的連接。

· 數字隔離器:輸入信號與二次信號處理/輸出接口之間的電流隔離。輸入側緩沖區(2)的額外電流隔離電壓。

· 頻率到電壓轉換器:從數字信號產生輸出電壓。電壓水平取決于輸入信號(3)的頻率.

· 具有極性顯示的接口緩沖:輸出信號的電平轉換器.輸出信號具有正極性,極性指示器顯示輸入信號(4)的極性。

· 電源:用于二次電源(5)的直流/直流轉換器。

在接收人一節中也提供了許多緊急情況控制措施。從繞對電纜上輸入的信號具有瞬態保護和共模濾波器,可以有效地減弱電纜上的干擾。它周圍的電力供應?直流轉換器 在輸入端和輸出端均配備了低通濾波器,以顯著減少直流/DC轉換器開關操作所引起的來自電路內外的電磁干擾。這確保了高信噪比和高水平的功能可靠性。

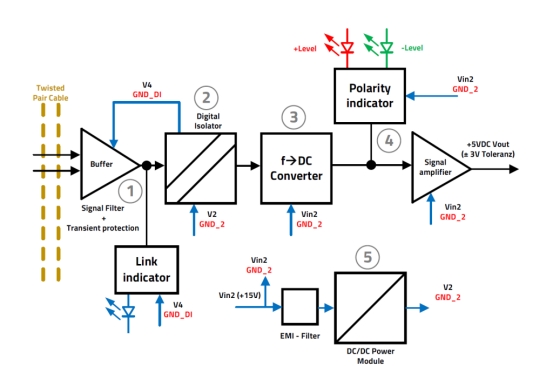

圖3:電位無電壓測量接收機的框圖

電容式數字隔離器

數字隔離器來自于 由主側的振蕩器和調制器組成。第二方是解調器和信號緩沖區。主側的組件通過電容式結構與次級側的組件電隔離,該電容式結構由硅氧化硅制成的隔離屏障 .該信號通過隔離屏障傳輸,采用的是一種被稱為"開鎖"(OOK)的調制過程。集成到芯片中的振蕩器被用來調節輸入信號,通過施密特觸發器運行。調制器產生一個差動信號,通過電容絕緣線路傳輸。

在數字隔離器的世界中已經建立了兩種通信結構:基于邊緣的和OOK的。原則上,它們可以被視為等同的方法。然而,根據應用程序需求,兩個架構之間的差異會影響決策。

在基于邊緣的體系結構中,一旦數據信號被激活,就不再采樣輸入和輸出狀態。在發生電源故障或數據信號故障時,這種行為可能導致錯誤。因此,基于邊緣的方法需要集成刷新電路,以便在這些條件下最大限度地減少錯誤風險,并擴大輸出時的輸入狀態。

通過OOK,輸入變量被連續采樣并通過隔離屏障傳輸。由于輸入的連續采樣,如果供應或輸入信號發生意外變化,輸出中不會出現任何錯誤。對OOK來說,不需要額外的更新電路,就像對邊緣的一樣。

因此,兩種方法的第一個區別是能耗。基于邊緣的架構消耗較少的能源,因為它只被采樣一次,而Ook則需要永久性的能源。

第二個差異點是OOK調制方案在噪聲和瞬態行為方面提供了固有的優勢,具有更高的cmti值,并且由于連續采樣而增加了數據速率的好處。

概述:

· 基于邊緣的架構:損失減少,數據速率降低

· 開鎖:故障安全性、改進的CMI和更大的噪聲行為

圖4說明了電路塊。該解調器位于該隔離器的第二側,具有放大、濾波和重建輸入信號的功能。最小化信號延遲和信號失真.最后,緩沖區將信號從解調器輸出路由到總體輸出,從而緩沖區將信號放大到所需水平。

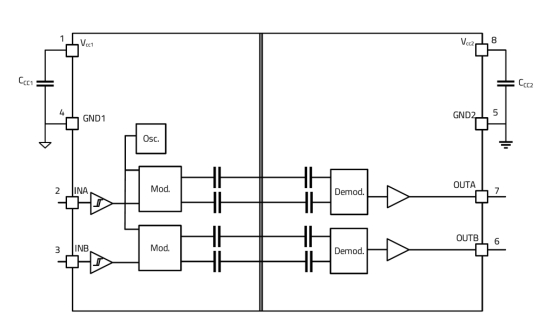

圖4:數字隔離器CDS18012X15411X的框圖

安全第一!在緊急情況下,數字隔離器應該保護人們免受危險電壓的影響。

因此,它們必須滿足最高的安全性和耐久性要求。德國VDER公司根據最新和要求最高的標準認證了CDIP和CDIS系列數字隔離器,該標準是DINEIN60747-17(VDED088-17):2021-10"用于基本絕緣和強化絕緣的磁和電容耦合器"(見表1)。

參數IEC 60747-17 (VDE 0884-17)

Table 1: IEC 60747-17 (VDE 0884-17)

但是,"基本"和"強化"這兩個術語對于一個人的安全意味著什么呢?這個標準本身只給出了一個相當抽象的定義--請參閱國際標準委員會第60747-17:202X:

我們什么時候選擇基本隔離還是強化隔離?簡而言之,"單一故障情況"和"正常運行情況"在這里是重要的。強化絕緣保證在正常操作中即使在單一故障情況下也能防止電擊?；窘^緣只有在正常操作中才有效,即:,不考慮單一的過失。

線性轉移特性

圖5顯示了被測電壓與輸出時顯示的電壓之間的關系。整個輸入電壓范圍從-30V到30V的傳輸特性幾乎是線性的。所顯示的設計包括發射機和接收機的電路板連接通過一個繞對電纜,因此是一個合適的解決方案,以電流隔離數據采集和傳輸。

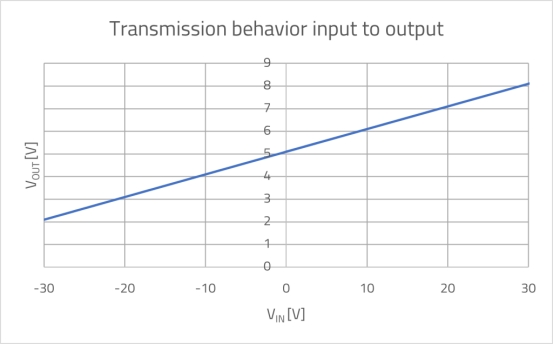

圖5:從發射機輸入到接收機輸出的傳輸特性幾乎是線性的,整個輸入電壓范圍從-30V到30V。
