一、三極管的結構與類型

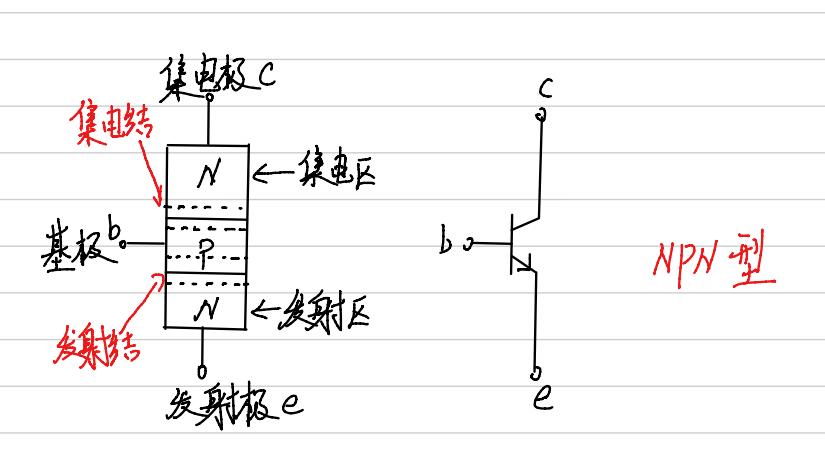

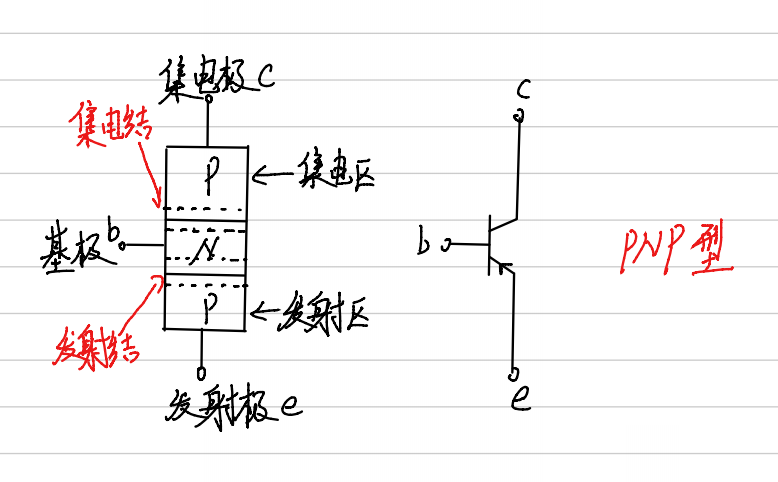

三極管也是通過一定的工藝加工出來的。有NPN型和PNP型兩種。那個箭頭方向就是發射結正偏的電流方向。看圖：

1、我們主要介紹NPN型的，以下的一些結論與原理在PNP里是同樣適用的。

三個區：發射區、基區、集電區；

三個電極：發射極、基極、集電極；

兩個結：發射結（發射區與基區交界）、集電結（基區與集電區交界）。

2、三極管是實現電流的控制和放大作用的，但是也得滿足以下幾點：

①基區的摻雜濃度很低，也很薄，一般只有幾微米那么厚；

②發射區與集電區都是N型，但是發射區濃度比集電區大得多得多，有足夠多的自由電子；

③集電區面積大，發射區面積小。

顧名思義，發射區發射區，通上電后，自由電子大量的向集電區運動，面積就做的小一點不占用大部分結構，而集電區就像一個籠子一樣，嘩啦啦收集來自發射區的自由電子，雜質濃度低，而且面積做大一點，我收集的快。

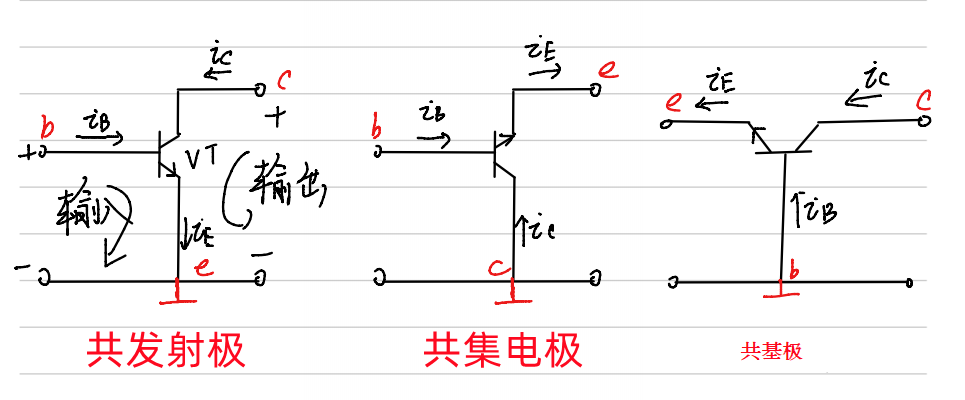

3、三極管的三種連接方式：（一個電極輸入、一個電極輸出、一個作為公共端）

①共發射極連接：基極作為輸入端，集電極作為輸出端；

②共集電極連接：基極作為輸入端，發射極作為輸出端；

③共基極連接：發射極作為輸入端，集電極作為輸出端。

二、三極管和繼電器的區別

三極管和繼電器是完全不同的器件。三極管是電子元件，繼電器是電氣元件。

1、三極管與繼電器都可以實現小電流控制大電流

繼電器的主要作用是作為電氣開關，用來實現小電流控制大電流的目的；三極管也可以作為電子開關來使用，通過小電流快來控制大電流的通斷。

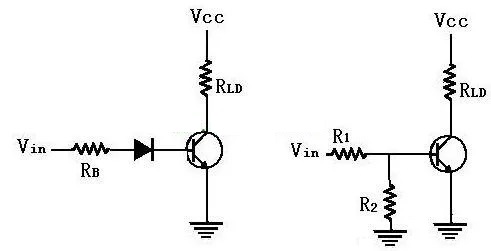

2、三級管作為電子開關，繼電器是機械開關

開關三極管具有壽命長、安全可靠、沒有機械磨損、體積小等特點。開關三極管可以用很小的電流，控制大電流的通斷，有較廣泛的應用。

而繼電器有機械觸點，因此也就有機械損耗，體積較大。

3、三極管開關速度快、繼電器開關速度慢

開關三極管由于沒有機械觸點，所以其開關速度可以很快（微秒級），而繼電器由于機械觸點的存在，其開關速度（毫秒級）要明顯低于三極管的開關速度。

4、開關功能只是三極管功能的一部分

三極管的開關功能只是其功能的一部分，三極管還具有電流放大和穩壓的作用，這點繼電器是不能夠做到的。

5、繼電器和接觸器作用類似繼電器和接觸器的作用非常相似， 但是接觸器主要用來控制更大的電流的通斷。

6、繼電器的驅動電路通常用三極管實現繼電器線圈需要流過較大的電流(約50mA)才能使繼電器吸合，一般的集成電路不能提供這樣大的電流，因此必須進行擴流，即驅動。一般情況下都是采用三極管驅動電器的。
