在這篇文章中，小編將對二極管的相關內容和情況加以介紹以幫助大家增進對二極管的了解程度，和小編一起來閱讀以下內容吧。

一、二極管有哪些作用？含電路圖

1、限幅鉗位(io保護)：

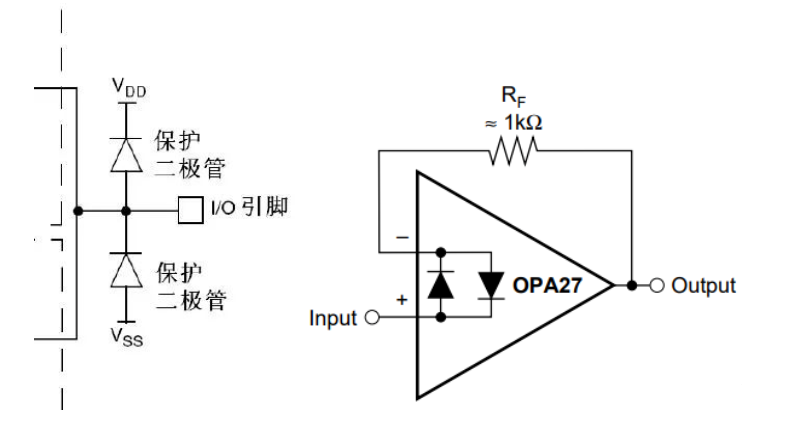

如下圖，左邊的保護二極管會將io的最大輸入電壓鉗位到VDD+Vd(二極管正向?qū)妷?，最小電壓為鉗位到VSS-Vd;這樣如果有過壓輸入，可以一定程度內保護io口(對于輸出io保護一樣適用)。有些芯片內部(例如OP27)也會有集成保護二極管，原理也是利用了二極管的鉗位功能。

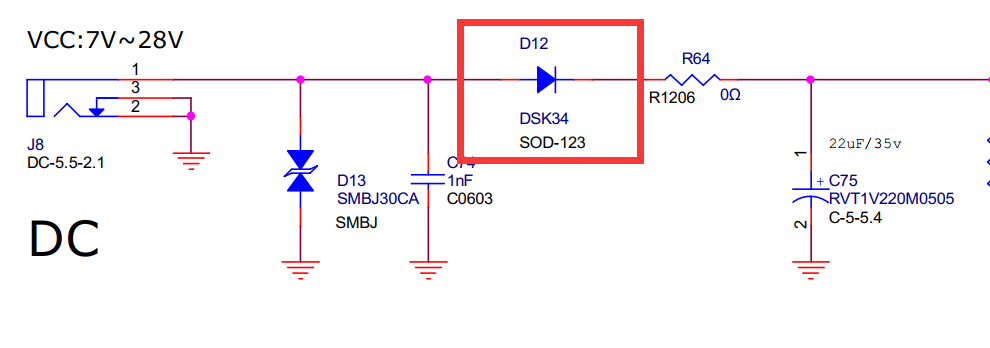

防反接有時電源反接，會燒毀電路板;而利用二極管的單向?qū)ㄐ钥梢宰龅椒婪唇?。不過要注意的是二極管上會有一些壓降，導致一些額外的功耗(P=I*Vd)。一般用肖特基二極管(壓降低)做防反接，或者用MOS管也可以做防反接。

2、整流

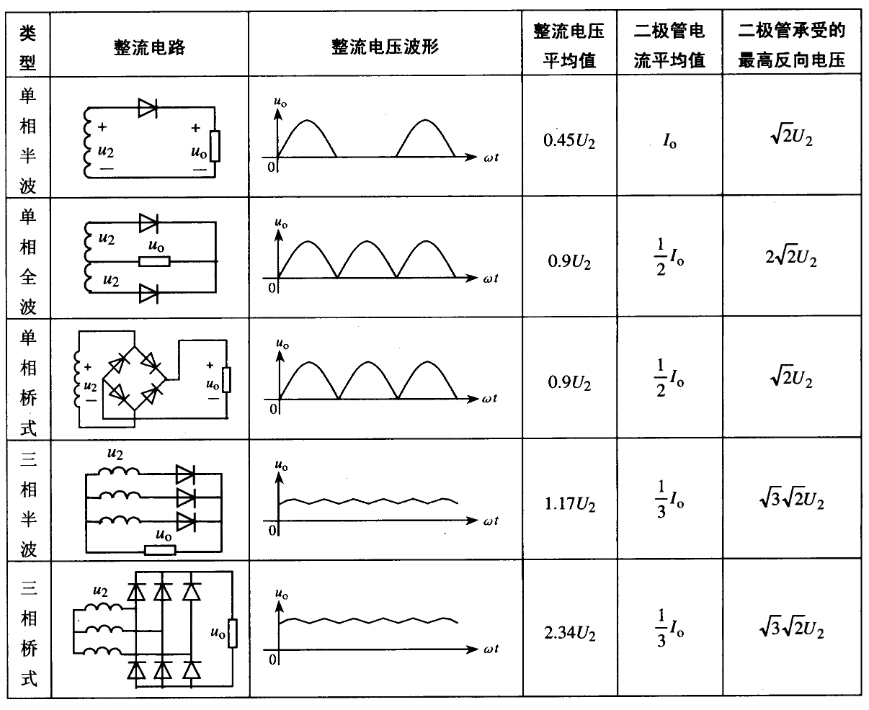

如下圖，半波整流，全波整流，交流轉直流。

3、峰值檢測

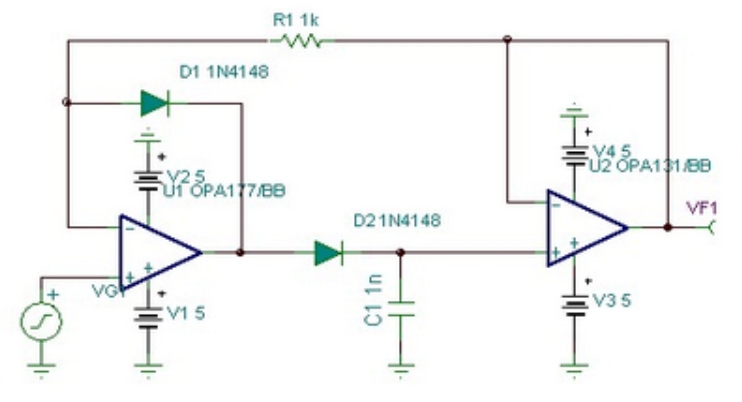

如下圖，D2和C1組成峰值檢測電路，主要利用二極管的單向?qū)ㄐ浴?

二、二極管在單片機RC復位電路中的作用

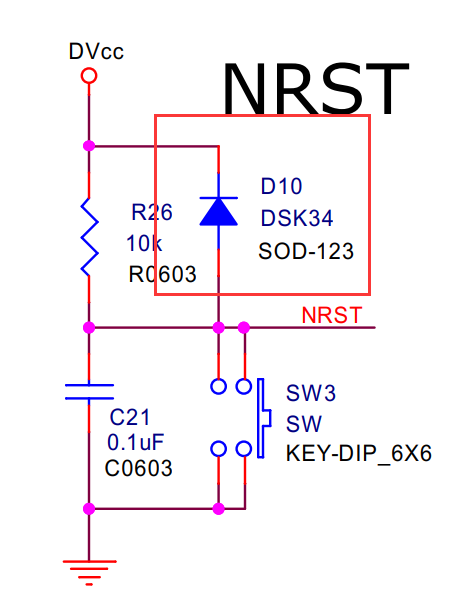

在單片機控制系統中，復位電路是不可或缺的一部分。它負責在電源出現異?；虺绦虺霈F(xiàn)亂飛時，重新啟動系統，確保程序的正常運行。而有時候，會發現在RC復位電路中，出現了一個二極管，那么這個二極管起到什么作用呢?

快速放電

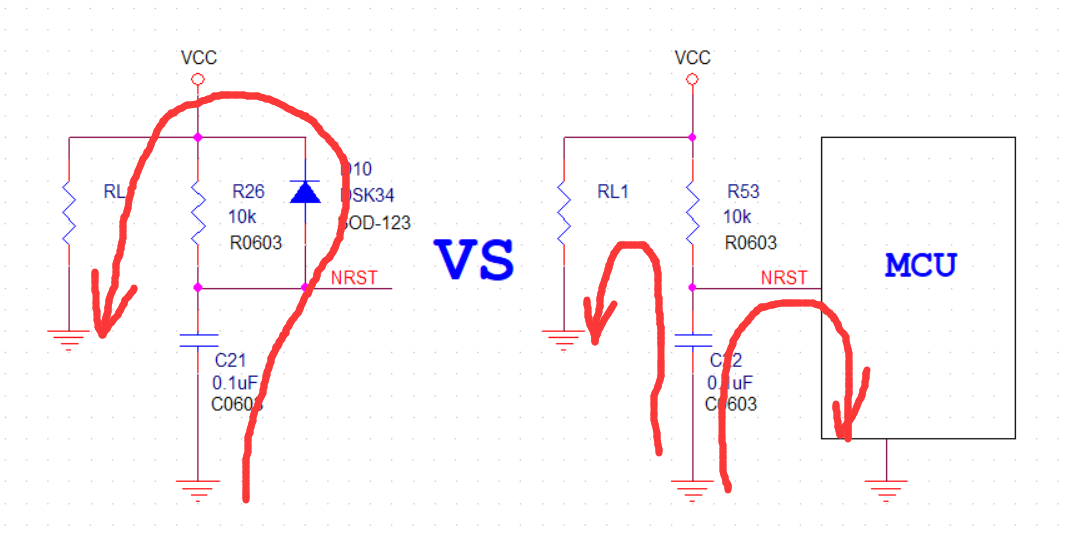

如左圖所示，RL為等效負載，二極管的存在可以讓RC復位電路中的電容通過二極管快速放電，從而保證復位電路的穩定可靠性。如果沒有二極管的話，那么C放電路徑就變成右圖，通過R53和等效負載電阻RL放電，以及通過單片機內部到地放電，速度會很慢。MCU在快速斷電上電的情況下，可能會復位異常。

總結

二極管在單片機RC復位電路中的作用不容忽視。它不僅能夠保護單片機免受電流沖擊，還能提高復位操作的可靠性。在實際應用中，我們應該根據具體的需求和情況(實際應用中該二極管屬于錦上添花的操作，很多時候也沒必要加。)，合理選擇適合的二極管類型和規格，以確保單片機的穩定運行和程序的正常運行。

以上所有內容便是小編此次為大家?guī)淼挠嘘P(guān)二極管的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
