隨著科技的飛速發展，單片機在各行業應用中扮演著越來越重要的角色。STM32系列單片機無疑是市場上廣受歡迎的微控制器之一，憑借其豐富的產品線及卓越性能，贏得了大量用戶的青睞。那么，如何根據實際需求進行STM32系列單片機選型呢?穎特新將為您提供詳細的選型指導，助您打造理想的微控制器系統。

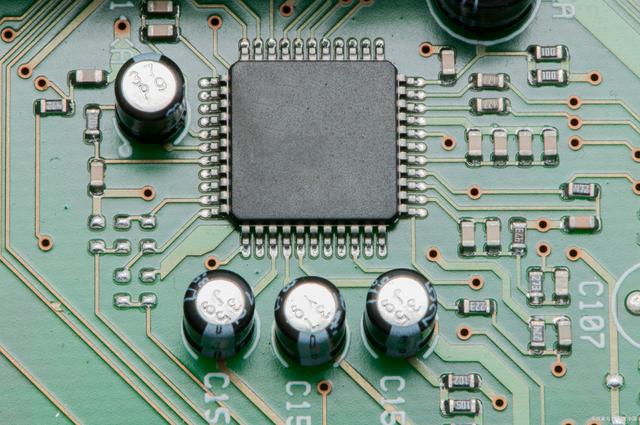

STM32單片機

一、了解STM32系列單片機產品線

STM32系列單片機基于ARM Cortex-M內核，按性能劃分為四個系列：STM32F0 (入門級)、STM32F1 (基本級)、STM32F2 (高性能) 和 STM32F4 (高性能 + DSP)。每個系列都有多個子系列，涵蓋了不同的性能、外設和封裝特點。因此，在選型過程中，首先要了解STM32的各個系列及其特點。

STM32F0系列：面向入門級應用，以低成本和低功耗為主要特點;包括Cortex-M0、Cortex-M0+等內核，適用于基本的控制任務。

STM32F1系列：面向基本級應用，提供了更多外設和功能選擇;包括Cortex-M3內核，可以滿足一般性能需求。

STM32F2系列：高性能等級，具有更多的存儲器和先進外設;包括Cortex-M3內核，可應對復雜控制場景。

STM32F4系列：最高性能等級，搭載浮點運算單元和DSP指令集;包括Cortex-M4內核，適合多媒體處理、數值計算等高性能應用。

二、確定性能需求

在選型時，首先要分析項目的性能需求。根據應用場景確定所需的處理能力(如CPU頻率)、存儲空間(RAM/Flash)與外設。對于低性能需求，可選擇STM32F0/F1系列;若需要高性能、浮點運算或DSP能力，則可考慮STM32F2/F4系列

STM32單片機

三、關注電源與功耗

針對不同應用場景，電源和功耗需求會有顯著差異。例如，可穿戴設備、物聯網傳感器等需要低功耗特性來延長電池壽命;而工業自動化、機器人應用則需要穩定的電源系統。確保所選單片機安全工作電壓范圍與實際應用場景匹配，同時核查其靜態/動態功耗特性。

四、考慮外設需求

確保所選單片機支持項目所需的外設接口與通信協議。例如，對于需要多種傳感器的應用，選擇具有足夠GPIO引腳和模擬輸入的型號;而涉及遠程控制或數據采集的系統，則需要具備串行通信(如UART、I2C、SPI)功能。此外，根據需要評估其他外設(如定時器、PWM輸出、RTC等)。

五、封裝與尺寸選擇

根據項目的空間要求選擇合適的封裝類型和尺寸。STM32系列提供了豐富的封裝選項，如QFN、LQFP、BGA等。對于空間受限的應用場景，小型封裝(如QFN)可能更受青睞;而對于需要較多引腳的項目，大型封裝(如LQFP、BGA)可能更合適。在選型時，請確保所選單片機封裝與PCB設計和制造要求相匹配。

stm32單片機

六、軟件開發環境與生態

一個完善的軟件開發環境和豐富的生態系統將有助于提高開發效率和項目成功率。STM32系列單片機支持多種編程語言(如C/C++)，并提供了廣泛的庫函數、示例代碼和開發工具。此外，STM32還擁有活躍的開發者社區和技術支持，這些資源將有助于項目的順利進行。

七、預算與成本

在滿足性能與功能需求的前提下，考慮預算與成本因素也是選型過程中至關重要的一環。請關注不同型號單片機的價格差異，并在可接受范圍內選擇具有最佳性價比的產品。同時，別忽略其他相關費用，例如硬件開發、軟件許可等。

總結

通過以上七個方面的綜合分析，您可以更加明智地進行STM32系列單片機選型。在此基礎上，還需要考慮生產批量、采購渠道等因素，以確保項目的穩定運行和長期可靠性。

STM32系列單片機憑借其卓越性能、豐富的外設選項和廣泛的應用場景，在全球范圍內受到眾多開發者與工程師的關注與喜愛。通過這篇詳盡的選型指南，您將能夠更加深入地了解STM32系列產品并作出明智的決策，為您的項目插上翅膀，實現創新和突破。

一.STM32單片機選型方法

1.首先要確定需求：

性能需求：根據應用的復雜度和性能要求，選擇合適的CPU性能和主頻。

內存需求：確定所需的內存大小，包括RAM和Flash存儲空間。

外設需求：根據應用所需的功能，選擇具有相應外設的單片機，如USB、CAN、ADC、DAC、I2C、SPI等。

電源需求：考慮單片機的電源電壓范圍和功耗要求。

2.需求確定后就可以到官網進行選型

(1)網址：https://www.stmcu.com.cn/Product/pro_detail/PRODUCTSTM32/product

(2)不同系列介紹

STM32F系列：適用于通用應用，提供不同的性能和外設選項。

STM32L系列：低功耗系列，適用于電池供電的應用。

STM32H系列：高性能系列，適用于需要高處理能力的應用。

STM32W系列：無線系列，集成無線通信模塊。

(3)具體參數選項選型

(4)導出選型表

上圖中的表格還可以單擊右上方的導出按鈕導出表格為excel文檔，離線進行選型。

二.STM32單片機模塊名詞解釋

1.STM32微控制器中的定時器可以分為以下幾種類型

16位定時器：這些定時器具有16位的計數器，可以用來進行時間測量、PWM信號生成、輸入捕獲等。16位定時器的計數范圍為0到65535，適合于需要較高精度但計數范圍有限的應用。

32位定時器：這些定時器具有32位的計數器，相比于16位定時器，32位定時器具有更大的計數范圍，可以用來進行長時間的測量或者需要更高精度的應用。32位定時器的計數范圍為0到4294967295。

電機控制定時器(16-bit)：這些定時器專為電機控制應用設計，具有高級控制功能，如死區時間生成、互補輸出、緊急停止等。它們通常具有多個通道，可以用來控制電機的速度和位置。

低功耗定時器：這些定時器專為低功耗應用設計，可以在微控制器進入低功耗模式時繼續運行。它們通常具有較低的功耗，適合于需要長時間運行的電池供電應用。

高分辨率定時器：這些定時器具有高分辨率，可以用來進行精確的時間測量或者生成高精度的PWM信號。它們通常具有更高的計數頻率，可以提供納秒級的時間分辨率。

2.讀取步進電機編碼器計數，stm32通用定時器滿足要求嗎?

STM32微控制器中的通用定時器通?？梢詽M足讀取步進電機編碼器計數的要求。通用定時器具有輸入捕獲功能，可以用來捕獲外部信號的邊沿，并記錄當前的計數值。

通過比較連續捕獲到的計數值，可以計算出編碼器在一定時間內旋轉的步數，從而得到電機的速度和位置信息。

在使用通用定時器讀取編碼器計數時，需要注意以下幾點：

定時器時鐘配置：需要根據編碼器的分辨率和最大旋轉速度來配置定時器的時鐘頻率，以確保定時器具有足夠的分辨率和計數范圍。

輸入捕獲配置：需要配置定時器的輸入捕獲通道，以捕獲編碼器信號的邊沿。通常需要配置兩個輸入捕獲通道，分別捕獲編碼器A相和B相的信號，以實現正反轉的檢測。

中斷處理：為了實時處理編碼器的信號，通常會使用中斷來響應輸入捕獲事件。在中斷服務程序中，可以讀取定時器的捕獲值，并計算出電機的速度和位置。

濾波處理：為了提高輸入信號的抗干擾能力，可能需要對編碼器信號進行濾波處理。STM32定時器通常提供了數字濾波器，可以用來濾除輸入信號中的噪聲。

3.STM32單片機中包含了多種不同的硬件模塊和功能，以下是一些主要模塊的解釋：

比較器：STM32單片機中的比較器是一種模擬電路，用于比較兩個模擬電壓的大小。當一個電壓高于另一個電壓時，比較器的輸出會發生變化，可以用來實現信號的閾值檢測、ADC的窗口比較等功能。

放大器**：STM32單片機中的放大器通常指的是運算放大器(Op-Amp)，可以用來放大模擬信號。STM32的運算放大器可以配置為多種工作模式，如跟隨器、反相放大器、同相放大器等，用于模擬信號的處理和轉換。

SAI：Serial Audio Interface(SAI)是一種專為音頻數據傳輸設計的串行通信接口。STM32的SAI模塊可以用來傳輸音頻數據，支持I2S協議，適用于音頻播放和錄音等應用。

DCMI：Digital Camera Interface(DCMI)是一種專為數字相機設計的接口，用于接收來自攝像頭的數據。STM32的DCMI模塊可以用來接收和處理攝像頭輸出的圖像數據，適用于圖像采集和處理等應用。

SWPMI：Single Wire Protocol Master Interface(SWPMI)是一種單線通信接口，用于與外部設備進行通信。STM32的SWPMI模塊可以用來與支持單線協議的外設進行數據交換，簡化了通信接口的設計。

Math Accelerator：數學加速器是一種硬件加速模塊，用于加速數學運算，如浮點運算、三角函數計算等。STM32的數學加速器可以提高數學運算的效率，適用于需要高速數學處理的應用。

RF：Radio Frequency(RF)模塊指的是無線通信模塊，用于實現無線數據傳輸。STM32的RF模塊可以與外部RF收發器配合使用，實現無線通信功能，適用于無線傳感器網絡、遠程控制等應用。

Trust'Zone：Trust'Zone是一種安全技術，用于在單片機內部創建一個安全的執行環境。STM32的Trust'Zone技術可以保護敏感數據和代碼，防止未授權訪問和篡改，適用于安全要求較高的應用。

TRNG：True Random Number Generator(TRNG)是一種真隨機數生成器，用于生成不可預測的隨機數。STM32的TRNG模塊可以用來生成用于加密和安全應用的隨機數，提高系統的安全性。

OTFDEC：On-The-Fly Decryption(OTFDEC)是一種實時解密技術，用于在數據讀取時自動解密存儲在閃存中的加密數據。STM32的OTFDEC模塊可以提高數據的安全性，同時減少CPU的負擔。

PKA：Public Key Accelerator(PKA)是一種公鑰加速器，用于加速公鑰加密算法的運算，如RSA、ECC等。STM32的PKA模塊可以提高公鑰加密和簽名的效率，適用于安全通信和身份驗證等應用。

AES/DES：Advanced Encryption Standard(AES)和Data Encryption Standard(DES)是兩種常用的對稱加密算法。STM32的AES/DES模塊可以用來加密和解密數據，提高數據的安全性。

SHA/HMAC：Secure Hash Algorithm(SHA)和Hash-based Message Authentication Code(HMAC)是兩種常用的加密哈希函數。STM32的SHA/HMAC模塊可以用來生成數據的哈希值，用于數據完整性驗證和消息認證等應用。

4.STM32單片機中有型號支持I2C和I3C是兩種不同的通信協議，以下是I2C和I3C的主要區別：

通信方式**：

- **I2C**(Inter-Integrated Circuit)是一種串行通信協議，它使用兩條線(SDA和SCL)進行數據傳輸和時鐘同步。I2C支持多個主設備和多個從設備，通過地址來區分不同的設備。

- **I3C**(Improved Inter-Integrated Circuit)是I2C的改進版，它保留了I2C的基本通信機制，同時增加了一些新的特性，如更高的數據傳輸速率、動態地址分配、主從角色切換等。I3C還引入了第三條線(DCAP)，用于動態地址分配和控制信號傳輸。

數據速率**：

- **I2C**的數據傳輸速率通常在幾百kbps到幾Mbps之間，具體速率取決于I2C總線的配置和電路的設計。

- **I3C**的數據傳輸速率比I2C更高，可以達到幾十Mbps甚至更高，這使得I3C更適合于高速數據傳輸?shù)膽?yīng)用。

地址分配**：

- **I2C**的地址分配是靜態的，每個設備在設計時就分配了一個固定的7位或10位地址。

- **I3C**支持動態地址分配，設備可以通過DCAP線進行地址協商，從而簡化了地址管理的復雜性。

主從角色**：

- **I2C**的主從角色是固定的，主設備負責發起通信并控制數據傳輸?shù)倪^程。

- **I3C**支持主從角色切換，設備可以根據需要切換為主設備或從設備，這為通信提供了更高的靈活性。

應用場景**：

- **I2C**廣泛應用于低速到中速的通信場合，如傳感器數據采集、顯示屏控制等。

- **I3C**由于其更高的數據傳輸速率和更靈活的通信機制，適用于高速數據傳輸和復雜系統中的設備管理。

5.在STM32系列處理器中有的型號有GPU功能

GPU(圖形處理單元)主要負責圖形數據的處理和顯示，這包括2D和3D圖形的渲染。STM32MP157是一款集成了3D GPU的處理器，它搭載了Vivante GC7000ULX3D圖形引擎，支持OpenGL ES 2.0和OpenVG 1.1標準。

STM32MP157的3D GPU是基于Vivante技術，具有以下特性：

硬件架構：Vivante GC7000ULX3D圖形引擎

支持的圖形標準：OpenGL ES 2.0, OpenVG 1.1

主要應用：3D圖形渲染，如游戲、動畫和復雜圖形用戶界面(GUI)

6.STM32單片機配置特別說明(個別型號最大支持)

uart最多可以達到十個;

Cortex-M7的主頻最大可以達到600M;

12位ADC通道最多可以達到42個，14位ADC通道最多的可以達到27個
