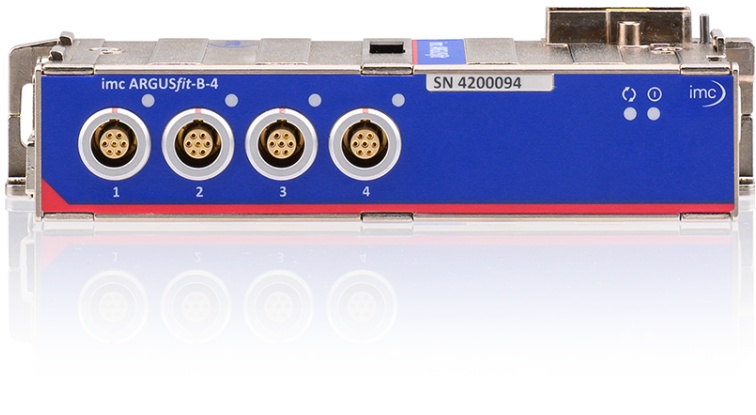

2024 年 7 月——AxiometrixSolutions工業測試集團旗下制造商imcTest&Measurement，推出了全新的、適用于各種應用的imcARGUSfit B-4測量模塊。這款橋路放大器測量模塊，全面擴展了數據采集平臺imcARGUSfit的應用范圍。

單通道隔離、可獨立配置

其四個測量通道完全電隔離，并且可以在各個方面獨立配置，例如：使用不同的測量模式、采樣率或傳感器供電電壓。這款測量模塊具有單通道100kHz的采樣頻率、40kHz帶寬。不僅適用于機械結構測試或疲勞強度分析等應用，還可用于惠斯頓電橋的壓阻式加速度計、壓力和沖擊傳感器的振動測量。

此外，imcARGUSfit B-4還支持電位計位移傳感器以及純電壓(25mV至10V)等測量模式，結合每個通道高達15V/0.5W的內置傳感器供電功能，還可以為各種類型的有源傳感器（如MEMS）供電。imcARGUSfit測量系統的所有組件（包括B-4模塊）均已通過認證。該模塊的溫度范圍為-40°C至+85°C。

橋路補償電阻120Ω/350Ω/1kΩ軟件可選

imcARGUSfit B-4模塊可滿足疲勞強度分析的測試要求，并支持市面上所有的橋路和應變信號測量模式。例如 1/4橋路，該模塊內置有120 Ω、350 Ω和1 kΩ橋路補償電阻；軟件可調，集成的校準電阻可通過軟件控制進行“分流校準”，配置簡便。驗證應變片安裝或整個信號鏈的完整性，每一步皆可追溯。

這款橋路放大器的橋壓可設置為0.5V，可以用于碳纖維或復合材料上的應變計應用，從而將應變計的自熱效應降至最低。此外，每個通道還具有一個通用傳感器供電，最大為15V和0.5W，可用于驅動任何具有電壓輸出的主動型傳感器，例如MEMS加速度計。因此，B-4放大器支持廣泛的傳感器、信號和應用，極大完善了imcARGUSfit最具彈性的數據采集平臺的整體概念。

無需焊接/壓接等復雜電纜組裝 (imc獨有連接器/專利申請中)

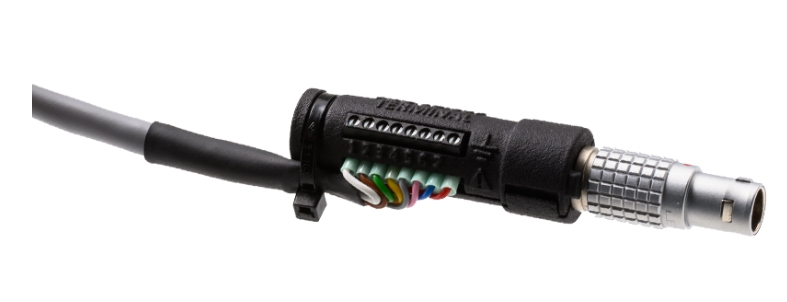

imcARGUSfitB-4模塊采用經過驗證且堅固耐用的7針 LEMO.1B連接器作為測量輸入端口，這款端子連接器是市面上廣受歡迎的信號測量標準連接器。此外，imc還提供一款獨家設計研制的全新連接ACC/FGG.1B.

307-TERMINAL(已申請專利，等待批準)，適用于日常測試、維護和診斷。它使測試設置和故障排除變得快速而無需任何焊接、電纜或連接器組件，因?yàn)闇y(cè)量電纜可直接通過螺絲端子連接。

通過簡單的螺絲端子在幾秒鐘內連接測量電纜，這項技術不僅適用于ARGUSfit和CANSASfit系列，也適用于imc的其他系統。它包括一個單獨的屏蔽連接，帶扎帶的電纜應力消除裝置和一個45°角電纜出口。這種設計確保了堅固而緊湊的設置，使其成為靈活快速解決方案的理想選擇，例如: 原型車輛性能測試和臨時安裝調試任務等。
