本文中，小編將對AD轉換器位數對測量誤差的影響予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、AD轉換器

AD 轉換器即模數轉換器，或簡稱 adc，通常是指一個將模擬信號轉變?yōu)閿?shù)字信號的電子元件。 通常的模數轉換器是將一個輸入電壓信號轉換為一個輸出的數字信號。由于數字信號本身不具有實際意義，僅僅表示一個相對大小。故任何一個模數轉換器都需要一個參考模擬量作為轉換的標準，比較常見的參考標準為最大的可轉換信號大小。而輸出的數字量則表示輸入信號相對于參考信號的大小。 模數轉換器最重要的參數是轉換的精度，通常用輸出的數字信號的位數的多少表示。轉換器能夠準確輸出的數字信號的位數越多，表示轉換器能夠分辨輸入信號的能力越強，轉換器的性能也就越好。

AD轉換器有不同的位數，那么不同的位數對測量誤差是否有影響呢？

二、電路設計

設計測試電路，使用 F030單片機進行測試。輸入的模擬信號經過RC濾波之后，發送到 ADC的第0通道。使用兩個電阻將模擬地和電源分開。電路板上還設置了 3.3V的穩壓芯片。設計電路PCB，使其能夠適應一分鐘制板方法。

ADTest2024AprilTestADCBit.PcbDoc

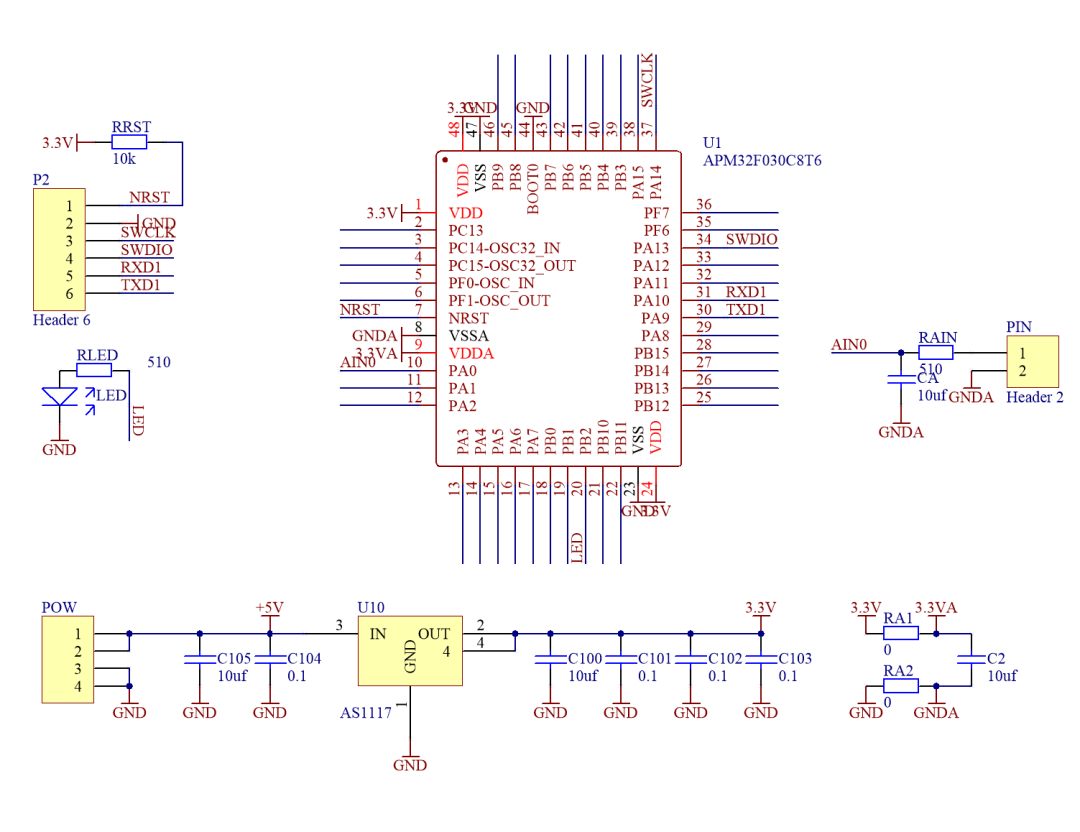

▲ 圖1.2.1 測試電路原理圖720

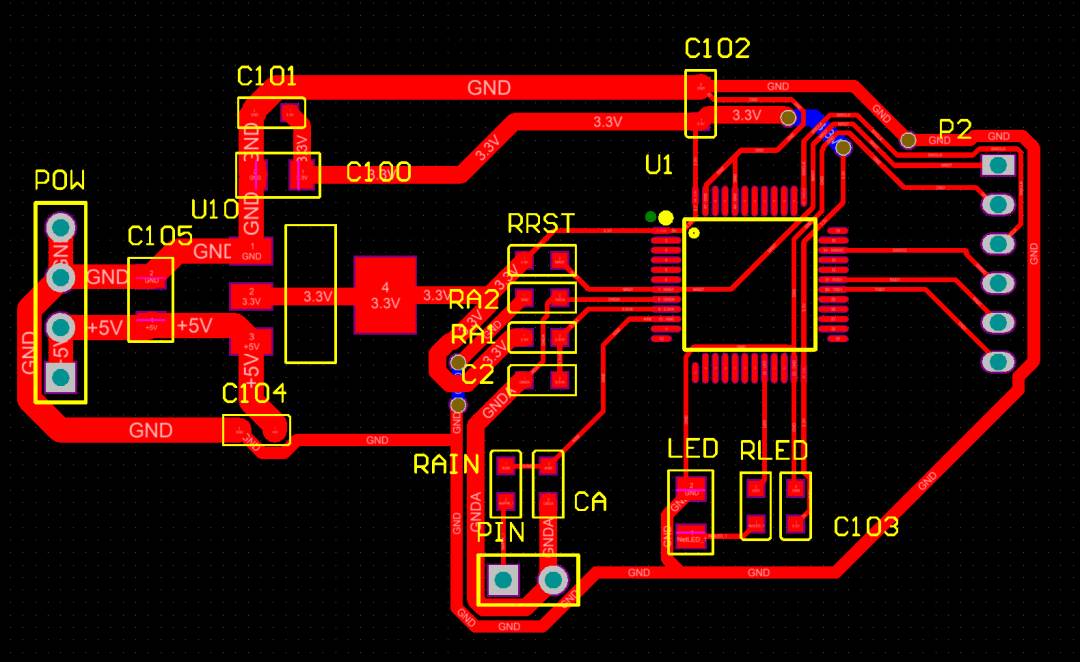

▲ 圖1.2.2 測試電路PCB

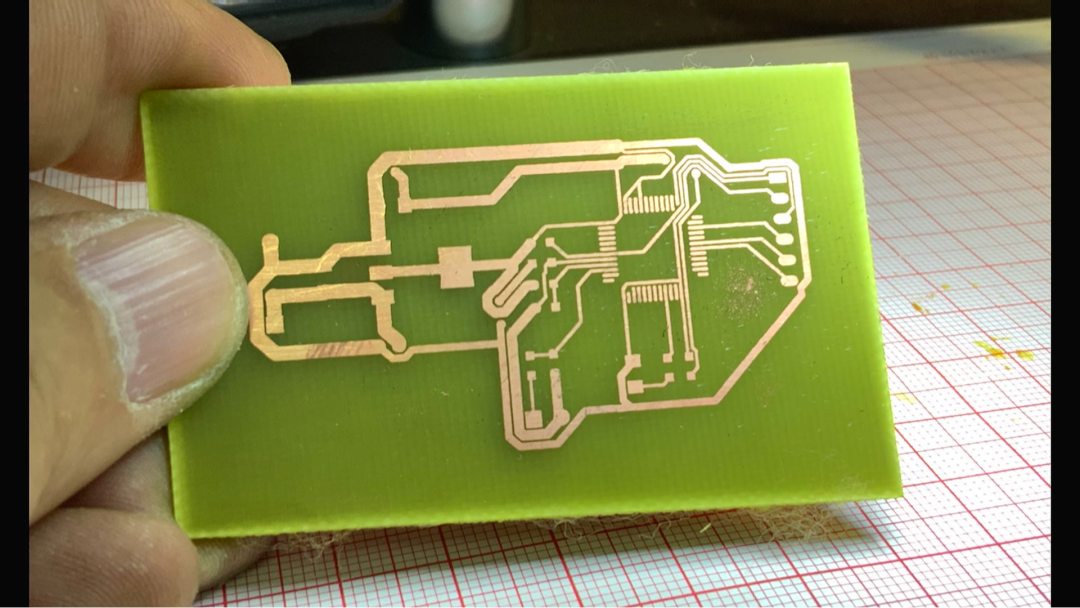

一分鐘之后，得到制作的測試電路板。電路制作的非常完美。下面進行焊接測試。

三、測量結果

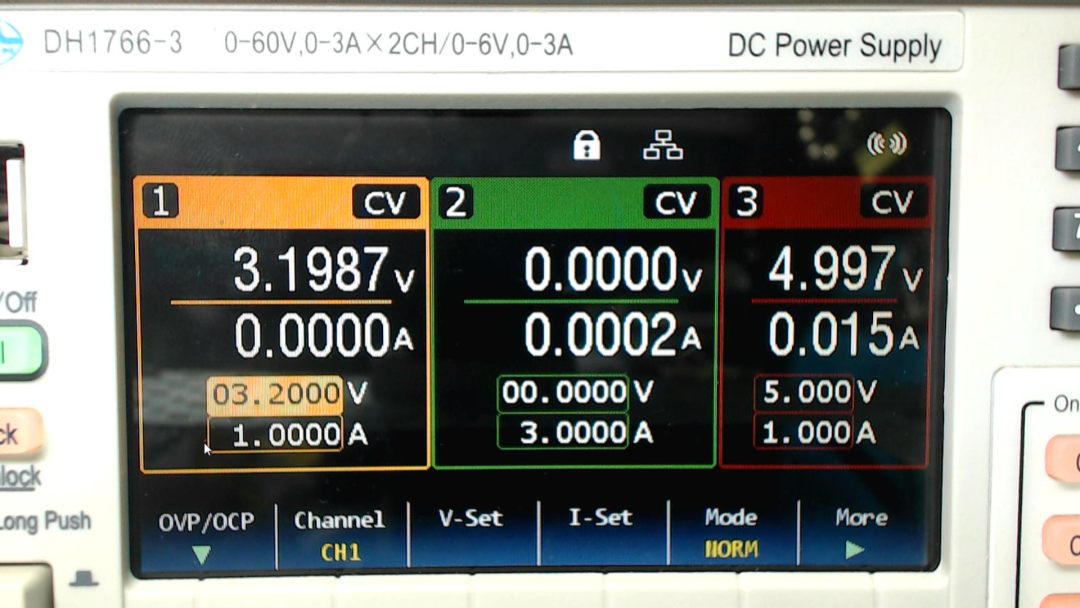

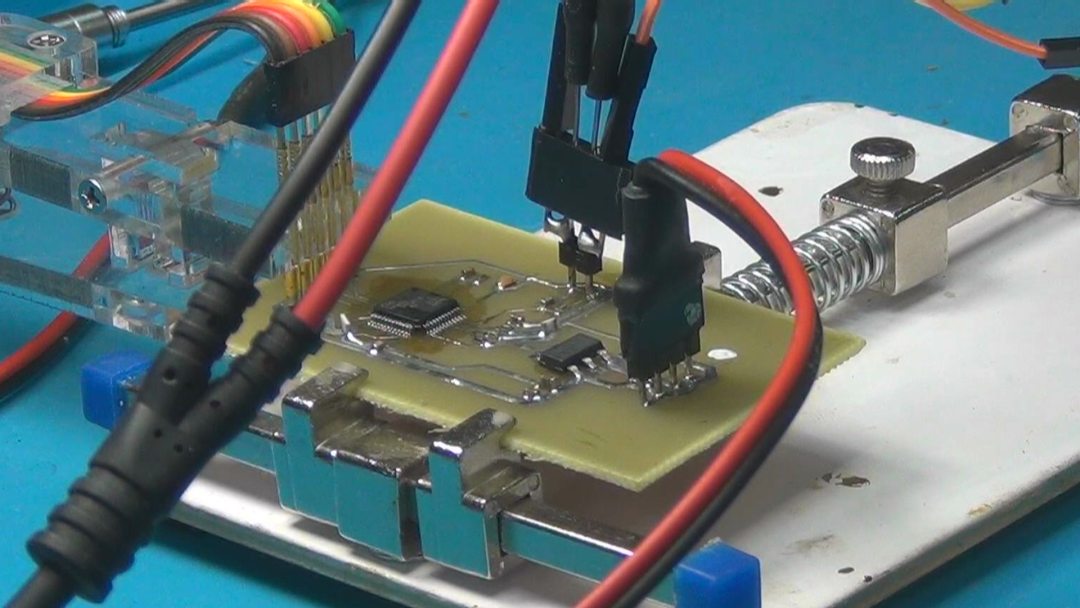

焊接電路板，對它進行清洗之后進行測量。利用探針夾子下載測試程序。下載測試程序，通過 ST-LINK中的串口完成測量數據上傳給微機。利用Python 編程，使用 DH1766提供從 0.1到3.2V的電壓，實際電壓值通過DM3068測量? 單片機對采集到的512個數據進行平均。在平均之前 分別取前面 1 到 12bit，這樣便可以得到不同分辨率下ADC采樣的數值了。

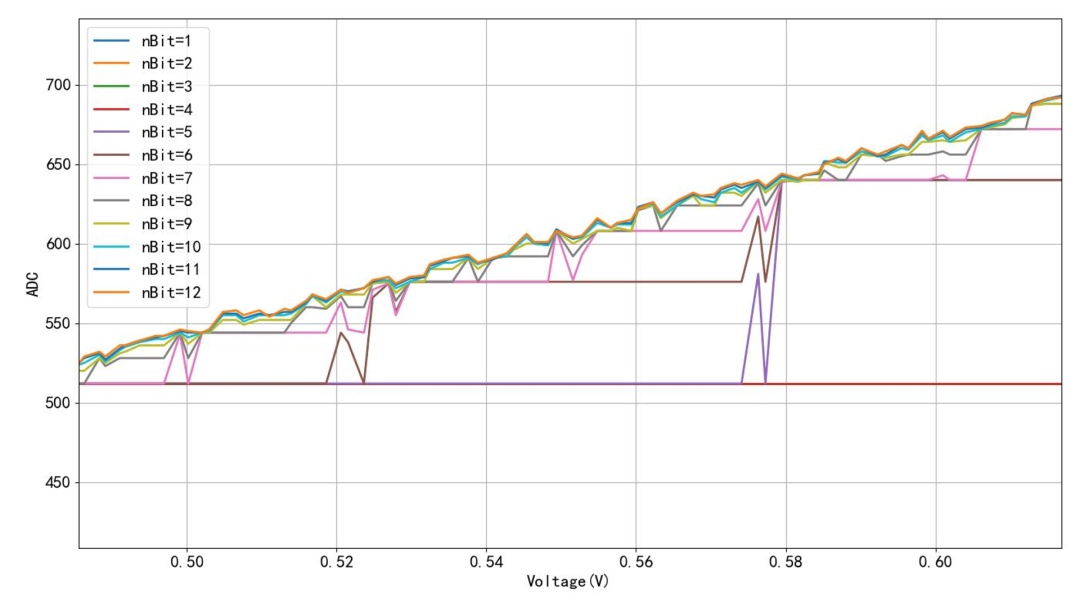

在測量電壓范圍內總共采集了 2000 個數據，繪制出電壓與ADC之間的關系?？梢钥吹?，在 ADC采樣位數比較小的時候，由于量化所造成的誤差比較大。雖然這是512個數據的平均值，數據的誤差主要來自于AD量化造成的。但是，隨著位數的增加，也可以看到數據的中存在著噪聲引起的波動。此時，噪聲引起的誤差超過了轉換位數的帶來的誤差。

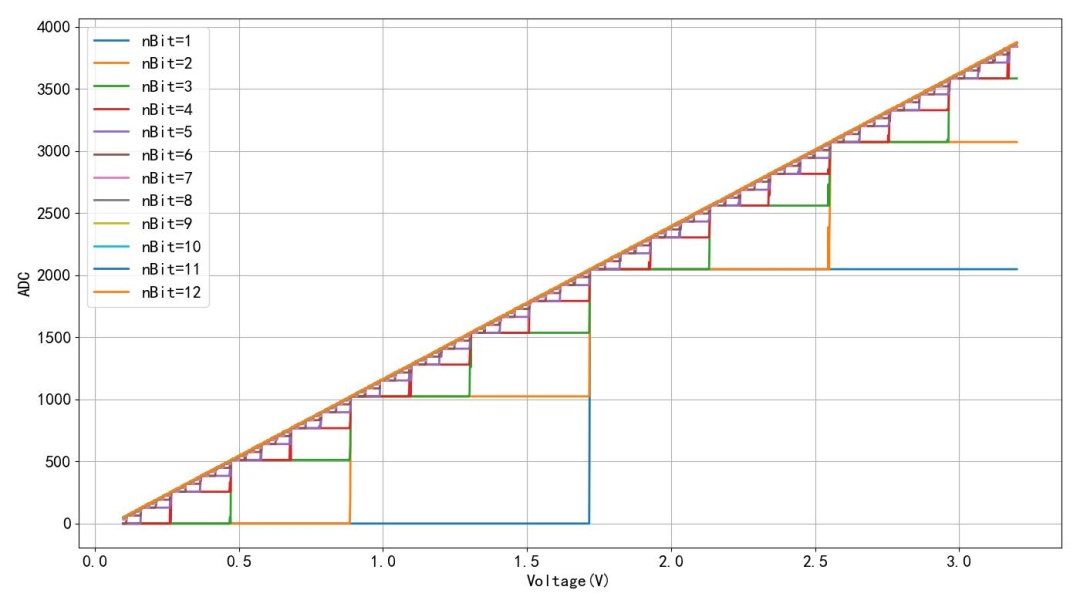

▲ 圖1.3.1 不同位數對應的采集數據

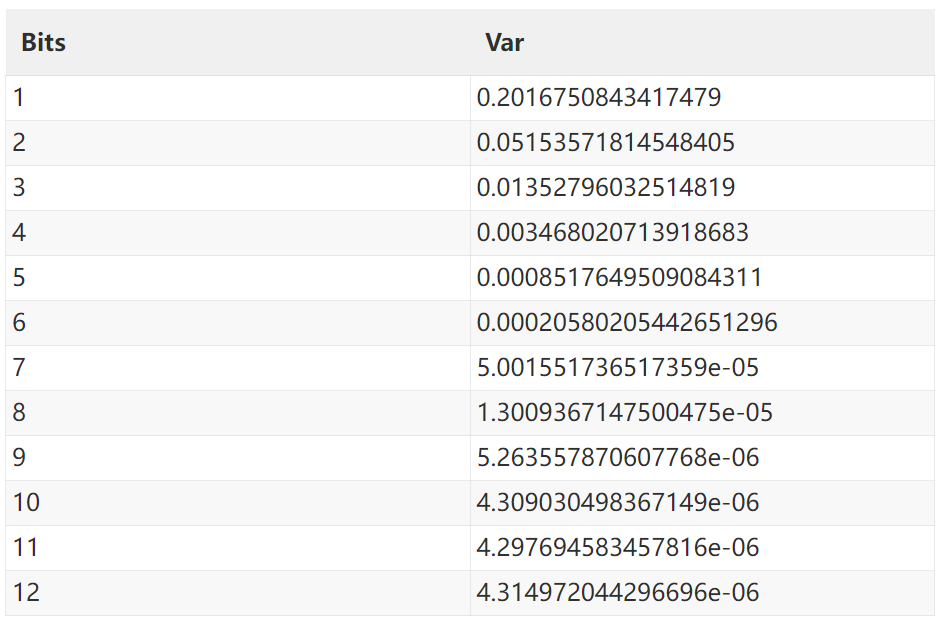

通過對 單片機AD數據與電壓之間進行線性擬合，計算擬合電壓與實際電壓之間誤差的方差，可以看到，在AD轉換位數從 1 到12為變化過程中，方差急劇下降。但是下降的速度越來越慢，當位數超過10位之后，基本上誤差不變了。這是對方差取對數之后繪制的數據線。更加清晰的看到，當 AD轉換的位數超過10之后，所得到的數據誤差主要來自于電路的噪聲了。因此，對于數據轉換來講，再高的ADC位數也沒有用了。

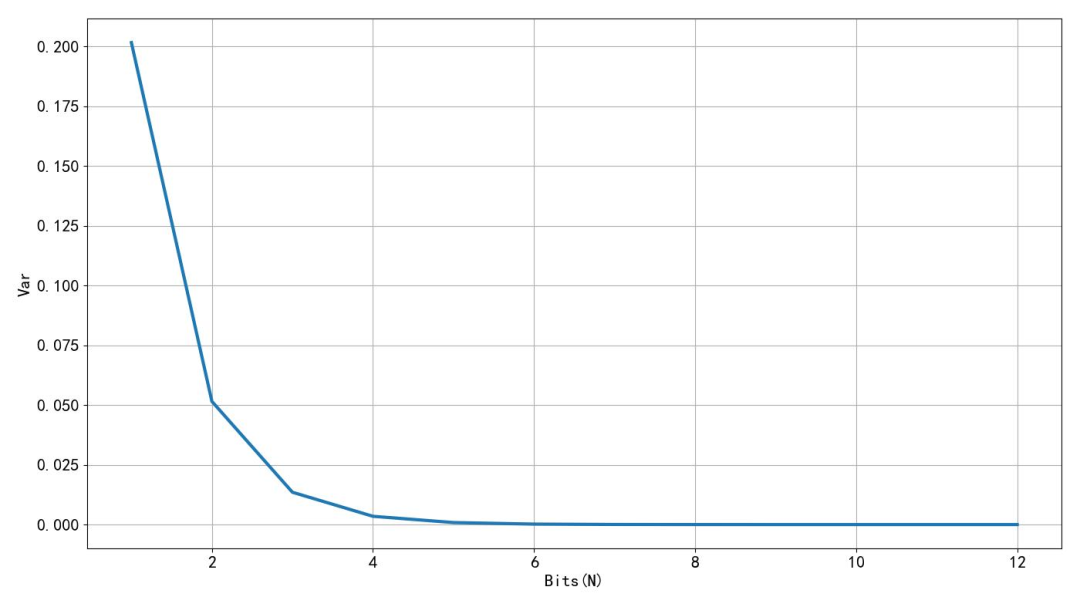

▲ 圖1.3.2 不同的ADC的位數對應的線性擬合誤差

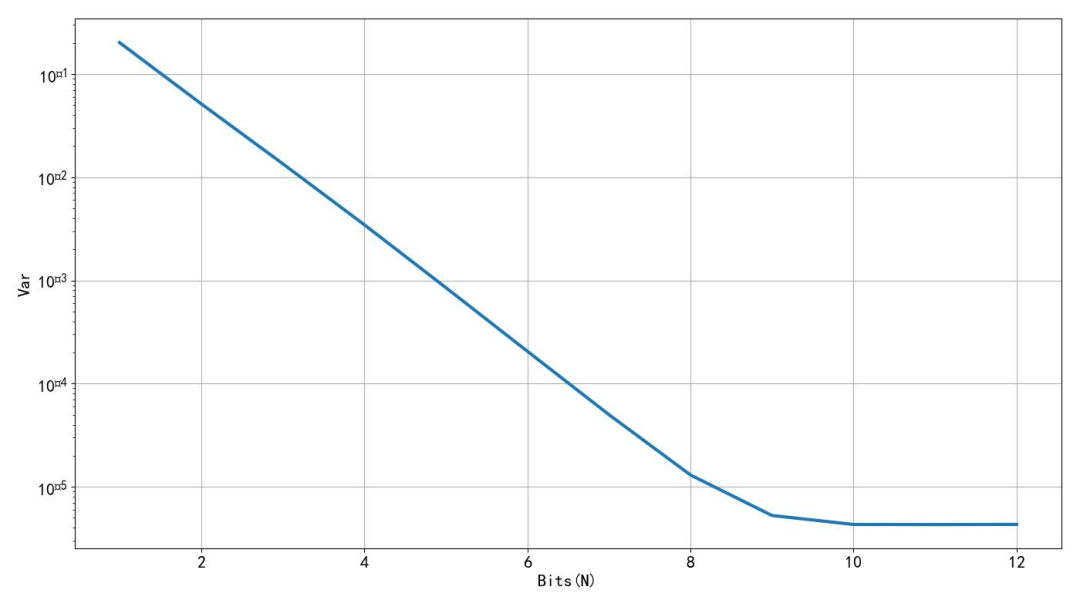

▲ 圖1.3.3 位數與誤差對數

以上所有內容便是小編此次為大家?guī)淼挠嘘P(guān)AD轉換器位數對測量誤差的影響的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
