如今，鋰離子/鋰聚合物被廣泛用于經常充電的便攜式電子設備。高效的充電方法可以延長電池的使用壽命并提高其性能。因此，電子設計師在設計符合工業要求的電池供電設備時，必須了解理想的充電程序。

鋰離子電池

鋰是目前最輕的金屬。它具有最大的電化學勢，并提供了與其重量相稱的最大能量密度。鋰本質上是不穩定的，尤其是在充電過程中。因此，研究人員專注于使用鋰離子的非金屬鋰電池。鋰離子的能量密度略低于鋰金屬，但是，如果滿足某些預防措施(充電和放電時)，鋰離子是安全的。第一家將鋰離子電池商業化的公司是索尼公司，該公司于 1991 年成立。不久之后，其他制造商也紛紛效仿。圖 1 顯示了鋰離子電池的圖片。

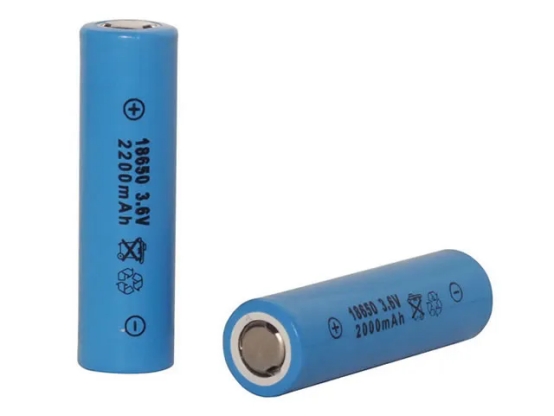

圖 1：鋰離子電池

鋰聚合物電池 (Lipo)

鋰聚合物電池與傳統電池的區別在于所用電解質的類型。最初的 Lipo 設計使用固體聚合物電解質。這種電解質的作用類似于塑料薄膜，允許離子交換但會阻斷電流。通常，鋰聚合物電池的內阻較大，處理大電流突發的能力較弱(盡管這個問題已在一些昂貴的高容量鋰聚合物電池中得到解決)，但它們的安全性更高，并且可以制造成低厚度的外形。這使它們成為手機和平板電腦等超薄便攜式設備的理想選擇。圖 2 顯示了鋰聚合物電池。

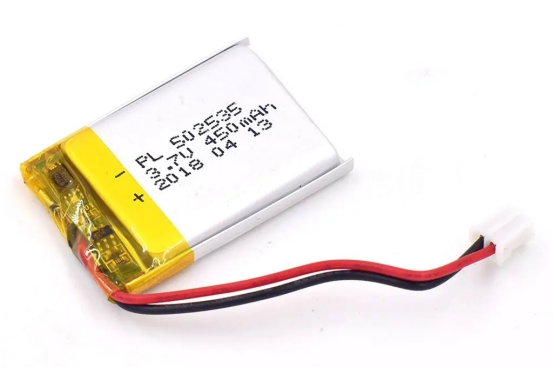

圖 2：鋰聚合物 (Lipo) 電池

如何給鋰離子和鋰聚合物電池充電

至于充電規則，鋰離子電池和鋰聚合物電池并沒有太大區別。圖 3 顯示了完整的充電周期。完整的充電過程包括 3 個步驟：PRE Charge、CC和CV。

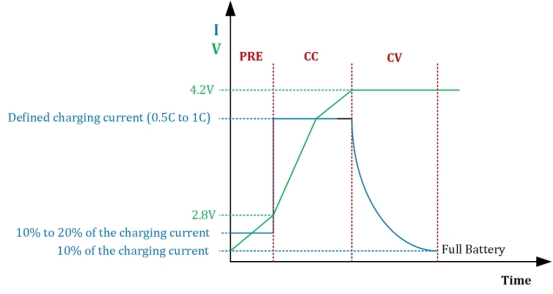

圖3：鋰電池充電曲線

預充電

此階段指的是鋰電池的初始電壓低于 2.8V 的情況。一般來說，鋰電池電壓(任何類型的)都不應低于 3.2V，否則電池就沒電了，需要“恢復活力”。您可能遇到過這種情況：您的電池長時間未使用(例如放在數碼相機內)，其電壓降至 3.2V 以下。您無法正常打開設備或給電池充電。

預充電階段很重要，因為如果充電過程從 CC 階段開始，并且對沒電的電池施加大電流，則會進一步損壞電池并縮短其使用壽命。因此，沒電的電池充電過程應從等于電池額定容量 10% 到 20% 的電流開始。例如，如果沒電的電池容量額定為 2,200mA，并且您計劃以 0.5C(1,100mA)充電，則必須將充電電流設置為 220mA 或更低以進行預充電步驟。所有專業充電器都實施預充電階段。這就是讓您的電池恢復活力的方法!

CC(恒定電流)

如果電池電壓高于 2.8V(或在預充電階段達到此水平)，則可以以 0.5C 至 1C 左右的恒定電流進行充電。

電池的充電速率在數據表中有說明。通常，該值介于 0.5C 和 1C 之間。一些電池制造商允許使用更高的充電電流以實現更快的充電速度，但如果您不確定或無法查看數據表，請以 0.5C 的速率對電池進行充電。例如，如果您的電池額定電流為 2,200mA，則必須將充電電流限制為 1,100mA。

CV(恒定電壓)

如圖 3 所示，電池達到 4.20V(某些電池類型為 4.10V)后，電流消耗減少，電壓和電流曲線進入 CV 階段。4.20V 是一個關鍵值，必須以至少 1% 或更高的精度準備;否則，電池會損壞或爆炸!

在 CV 階段，電壓恒定(4.2V)，但電流會減小，直到達到充電電流的 10%。例如，如果您以 1100mA 電流(2200mA 電池的 0.5C)開始充電過程，則應在 110mA 閾值處停止充電，這表明電池已充滿電。許多廉價的電池充電器會跳過 CV 步驟，并在電池電壓達到 4.2V 時切斷電流，但好的充電器應該遵循 CV 步驟。

如何給鋰電池充電

到目前為止，您理論上已經知道如何為鋰電池充電。但這些概念應該如何在實踐中實現呢?您有兩種選擇：通過混合微控制器和可變開關/線性電源來設計充電器，或者使用獨立的鋰電池充電器芯片。我將介紹充電器芯片，因為它易于構建和維護。此外，您可以將其中一個芯片嵌入到您的產品/電路板中，并通過充電器的輸出為電路供電。好消息是，這些充電器芯片的反向電流消耗很淺，不會耗盡電池電量。

市場上有很多鋰電池充電器芯片。一個不錯的選擇可能是 LTC1733。這是一款獨立的線性單節鋰充電器。它可以提供最大 1.5A 的充電電流。此外，它還能提供 1% 的充電電壓精度。圖 4 顯示了使用一些外部元件啟用 LT1733 的基本原理圖。

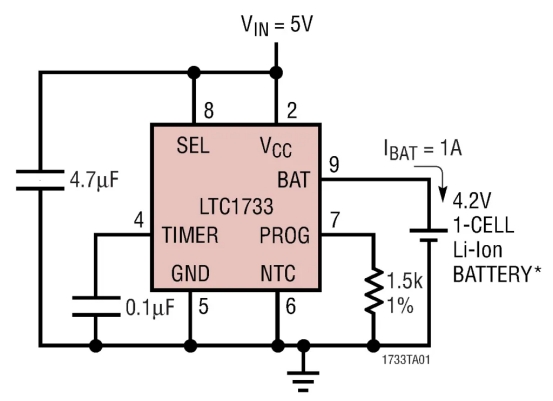

圖 4：采用 LTC1733 的 1 節/1A 電池充電器原理圖

通過修改 PROG 引腳的下拉電阻，可以設置所需的充電電流。電阻值可以通過以下公式(公式 1)計算：

圖 5 顯示了充電電流與電池電壓的關系。使用計算出的 PROG 電阻 (1.5K)，CC 階段的充電電流約為 1A。預充電階段稱為“涓流充電”，約為 100mA(如果電池電壓低于 2.5V)。

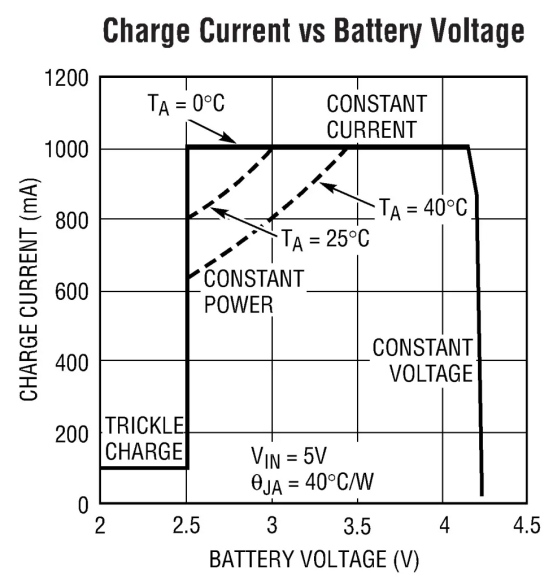

圖 5：充電電流與電池電壓(充電電流 = 1A)
