SPICE 中最有用的指令之一是允許您指定節點的初始條件以進行瞬態分析的指令。初始條件是瞬態分析開始時電路的電氣條件。它們可用于表示處于靜止狀態的電路或表示特定時刻的電路狀況。

.IC 指令允許您指定瞬態分析的初始條件?？梢灾付ü?jié)點電壓和電感電流。使用初始條件作為主要約束來執行直流解決方案。此指令有多種用途。例如，假設您正在模擬逐漸放電的充電電池或已達到特定電壓的電解電容器。在所有這些情況下，此指令都是不可替代的，可幫助設計人員模擬任何工作條件下的電路。

請注意，通常情況下，該過程不會為單個組件分配初始電壓值，而是為其所連接的節點分配初始電壓值。這是一個微妙但重要的細微差別，需要在您的設計中理解和實施。實際上，.IC 指令不是電路模型的一部分;相反，它是瞬態模擬的一部分。一旦定義了初始條件，它將具有較高的觀察和執行優先級。要使用的語法如下：

.IC [V()=<電壓>] [I(<電感>)=<電流>]

例如：

. IC V(輸入)=2 V(輸出)=5 V(vc)=1.8 I(L1)=300m

可以在同一行中設置多個初始條件，也可以使用多個單獨且獨立的指令，每個指令針對特定的初始條件。

電容器的放電

假設您要模擬一個帶有電解電容器和與之并聯的 LED 的電路，該電路顯然受電阻保護。在沒有任何初始指令的情況下，正常模擬會在電容器兩端產生 0 V 電位，因為沒有其他電壓源。解決方案需要觀察電容器的電氣行為，該電容器事先已充電至 12 V 電壓。因此，模擬必須從組件上的正電壓開始，這可以通過 .IC 指令實現。圖 1 中的電氣圖顯示了以下元素：

· C1，2,200 μF 電解電容器

· R1，330 Ω電阻

· D1，紅色 LED

· “.tran 5”指令，指定 5 秒瞬態分析

· LED，如 LED1 模型規范中所定義

· “.IC V(cap)=12V”指令，將名為“cap”的線路置于 12 V 的初始電壓

詳細分析三個相關的波形圖很有趣：

· 上面的第一張圖顯示了電解電容器 C1 兩端的電壓，在 5 秒的瞬態 (Vcap) 中。其電壓從最初的 12 V(T = 0 時)降至 1.46 V(T = 5 時)。LED 在大約 10 秒后關閉，電流停止流過。在這種情況下，電解電容器放電非常緩慢，在理想元件和無損耗的情況下，其電位在幾年后達到 0 V 電壓。一年后，其電壓仍約為 700 mV，因為不再有任何電流流動，但顯然，它無法打開 LED。

· 第二張圖位于中間，顯示了流過 LED D1 的電流(與流過電阻 R1 的電流相同)，始終處于 5 秒的瞬態。電流從最初的 31 mA(對 LED 來說不危險)(在T = 0 時)開始，一直到 106 μA(在T = 5 時)。

· 下方第三張圖顯示了 LED D1 兩端的電壓。在整個瞬態過程中，該電壓幾乎保持不變，平均為 1.6 V，這是紅色 LED 的典型值。

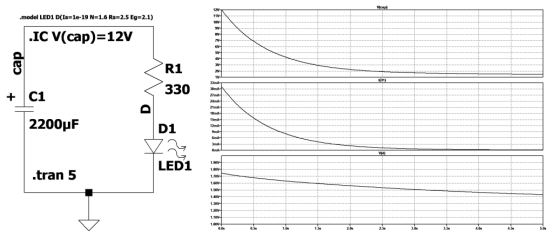

圖 1：初始充電的電解電容器可為 LED 供電一段時間。

LTspice SPICE 源列表如下：

* .IC directive for LTspice – by laocuo

C1 cap 0 2200μF

R1 cap D 330

D1 D 0 LED1

.model LED1 D(Is=1e-19 N=1.6 Rs=2.5 Eg=2.1)

.tran 0 5

.IC V(cap)=12V

.backanno

.end

ngspice源列表如下，并產生相同的結果：

* .IC directive for ngspice – by laocuo

C1 cap 0 2200μF

R1 cap D 330

D1 D 0 LED1

.model LED1 D(Is=1e-19 N=1.6 Rs=2.5 Eg=2.1)

.IC V(cap)=12V

.control

tran 100mS 5s

plot v(cap)

.endc

.end

電容器的電荷

圖 2 顯示了相反的過程，即對已部分充電的電解電容器進行充電。電氣圖包含以下元素：

· V1，12 V電壓源

· R1，一個 3,300 Ω 電阻，用于限制充電電流

· C1 為 2,200 μF 電解電容器，部分充電，電壓為 4 V，符合以下指令的規定

· “.IC V(cap)=4V”指令，將名為“cap”的線路置于初始電壓 4V，實現部分充電電容器

· “.tran 60”指令，指定 60 秒的瞬態分析

從圖中可以看出，電容器的充電不是從 0 V 開始，而是從 4 V 開始，因為它包含部分初始電荷。瞬態在大約 30 秒內結束。LTspice SPICE 源列表如下：

* .IC directive for LTspice – by laocuo

C1 cap 0 2200μF

R1 cap N001 3.3k

V1 N001 0 12V

.tran 60

.IC V(cap)=4V

.backanno

.end

在ngspice中的內容如下：

* .IC directive for ngspice – by laocuo

C1 cap 0 2200μF

R1 cap N001 3.3k

V1 N001 0 12V

.IC V(cap)=4V

.control

tran 100mS 60s

plot v(cap) ylimit 0,13

.endc

.end

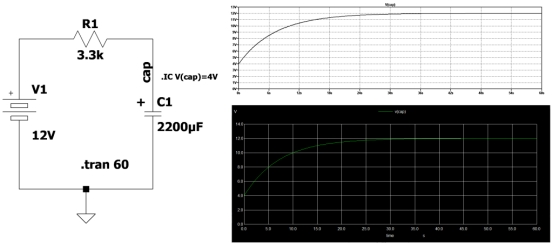

圖 2：電容器的部分電荷以及使用 LTspice 和 ngspice 獲得的相關圖表

我們可以不用.IC 指令嗎?

如上所述，SPICE 中的 .IC 指令用于指定一個或多個節點的瞬態分析的初始條件。初始條件是瞬態分析開始時的電路條件。但是，可以為單個組件分配初始電壓值。通常，在 LTspice 和 ngspice 中，只需手動編輯 SPICE 源列表并使用以下屬性指定組件兩端的電壓即可：

C1電容0 220μF IC=9

在 LTspice GUI 上，操作更加簡單，只需右鍵單擊組件并同時按下 CTRL 鍵即可。然后，您需要在 SpiceLine 框中指定“IC=9”屬性。此更改也將顯示在 SPICE 源列表中。圖 3 顯示了涉及電解電容器放電的簡單電路。當其降低的電壓達到第一個晶體管的截止閾值時，LED 亮起。請注意，電路圖中未使用 .IC 指令，而是電容器包含其“IC=9”屬性，該屬性決定了該組件上的初始電壓。LTspice SPICE 源列表如下：

* .IC directive for LTspice – by laocuo

C1 cap 0 220μF IC=9

R1 N005 cap 10k

Q1 N004 N003 0 0 BC_547

D1 N002 N004 LED1

R2 N001 N002 330

V1 N001 0 9V

Q2 N003 N005 0 0 BC_547

R3 N001 N003 10k

.tran 0 40 0

.model BC_547 NPN (IS=50.7F NF=1 BF=325 VAF=155

+ IKF=.3 ISE=15.6P NE=2 BR=4 NR=1 VAR=24

+ IKR=.45 RE=.907 RB=3.63 RC=.363 XTB=1.5

+ CJE=20.8P CJC=8.33P TF=611P TR=138N)

.model LED1 D(Is=1e-19 N=1.6 Rs=2.5 Eg=2.1)

.backanno

.end

ngspice的資源來源列表如下：

* .IC directive – by laocuo

C1 cap 0 220uF IC=9V

R1 N005 cap 10k

Q1 N004 N003 0 0 BC_547

D1 N002 N004 LED1

R2 N001 N002 330

V1 N001 0 9V

Q2 N003 N005 0 0 BC_547

R3 N001 N003 10k

.model BC_547 NPN (IS=50.7F NF=1 BF=325 VAF=155

+ IKF=.3 ISE=15.6P NE=2 BR=4 NR=1 VAR=24

+ IKR=.45 RE=.907 RB=3.63 RC=.363 XTB=1.5

+ CJE=20.8P CJC=8.33P TF=611P TR=138N)

.model LED1 D(Is=1e-19 N=1.6 Rs=2.5 Eg=2.1)

.probe alli

.control

tran 10mS 40s UIC

plot v(cap)

plot i(D1)

.endc

.end

設計電路時，應避免在同一個節點上定義不同的初始電壓。例如，明確為電壓發生器的節點分配初始電壓是沒有效果的。

圖 3：在某些情況下，可以不使用通用 .IC 指令，而是在組件級別添加“IC”屬性。

SPICE 中的 .IC 指令是一個功能強大的工具，可用于指定瞬態分析的初始條件。電路中的初始條件對于獲得準確而真實的仿真結果非常重要。組件級 IC 指令可用于指定每個組件的初始條件。但是，此指令可能會導致不可預測的結果，尤其是當兩個并聯連接的組件具有不同的起始電壓時。在這種情況下，仿真器可能會使用平均電壓，這不一定準確。因此，如果在組件級使用 IC 指令，則必須確保并聯連接的組件具有相同的起始電壓。為避免此問題，建議在電路級使用 .IC 指令。該指令允許您一次指定連接到給定節點的所有電路元件的初始條件。
