在本文中，我們將探討將電感器拉近以建立磁耦合的可能性。利用這種可能性，可以模擬變壓器、自耦變壓器和許多其他需要互感的電子元件。

介紹

兩個或多個電感器通過電磁感應連接在一起。當交流電流過線圈時，它會產生一個磁場，該磁場從第一個線圈流向第二個線圈，并在該線圈中感應出電壓。這就是互感(或互感)現象。耦合線圈可用作變壓器仿真的基本模型。制作變壓器時，建議指定電感器的電感值而不是匝數比。在 LTspice 中，您可以通過按鍵盤上的“L”鍵將電感器放置在電路圖中。在其屬性中，還可以決定是否顯示其電流的相位點，如圖 1 所示。該元件的主要參數是電感，以 H(亨利)、mH、uH、nH 等表示。其他參數如下：

· 電感;

· 峰值電流;

· 串聯電阻;

· 并聯電阻;

· 并聯電容。

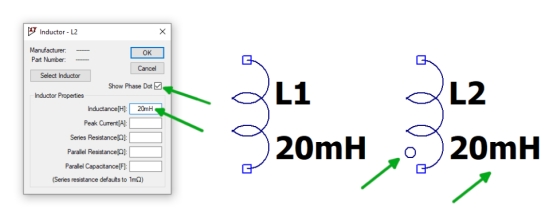

圖 1：在 LTspice 中放置電感器

如果不設置互感會發生什么

如果不指定互感，則兩個電感器即使設計得非?？拷膊粫?huì)互相影響，如圖2所示。

該方案包含以下元素：

· V1：230 VRMS(325 V0p)正弦交流電壓發生器;

· L1：15mH電感;

· L2：5mH電感;

· R1：50歐姆負載電阻。

盡管兩個電感器設計得彼此接近，但模擬器認為它們是獨立的，不相互耦合。有必要明確指定它們的耦合比，如下一段所示。盡管電感器 L1 上施加了高壓信號，但電感器 L2 上沒有任何相關信號的痕跡，其電位為 0 V。

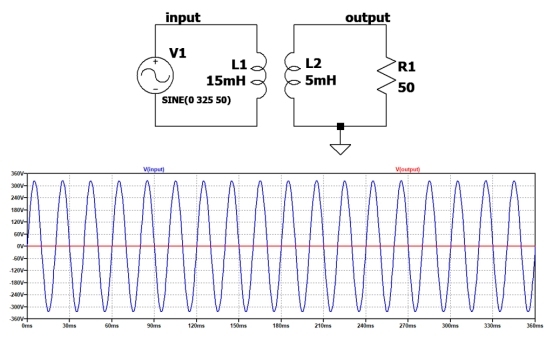

圖 2：通常，兩個電感器即使靠得很近也不會互相影響

互感

在 LTspice 中，指定兩個或多個電感器之間的互感非常簡單。必須遵循以下規則：

· 指定相互感應命令(K);

· 指定要電感耦合的電感器的名稱;

· 指定耦合系數，該系數必須介于 -1 和 1 之間。

只有滿足這三個條件，電感器才能相互影響，即使它們?cè)陔姎鈭D上畫在很遠的位置。對上一個方案所做的修改非常簡單，只需添加以下指令即可：

K L1 L2 1

它規定了兩個電感之間的互感系數。在特定情況下，互感系數等于1，即兩個電感完全耦合且同相。指定參數如下：

· “K”：是實際指令;

· “L1”：是涉及的第一個電感器的名稱;

· “L2”：是涉及的第二個電感器的名稱;

· “1”：為互感系數。

添加“K”指令可以自動顯示電感中的相位點，如圖 3 所示，以及相應的信號圖?，F(xiàn)在，從第二個電感器 L2 可以獲取電感器 L1 感應傳輸?shù)恼倚盘?hào)。電氣圖上的位置無關緊要，因此電感器也可以彼此相距一定距離。有時，需要提供與電感器 L1 串聯的電阻值，因?yàn)榭赡軙?huì)發生嚴重的并聯連接和與發電機的短路。

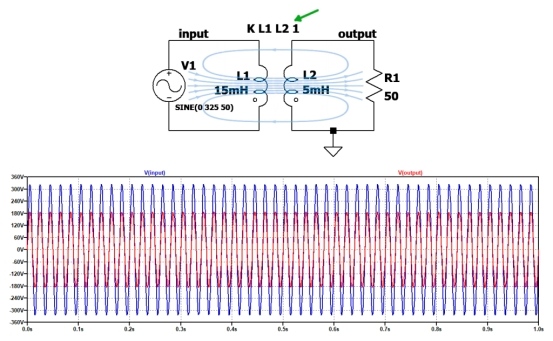

圖 3：兩個電感器利用“K”指令相互耦合

互感系數為 1 表示兩個電感器完全耦合?；ジ邢禂?shù)不為 1 表示兩個電感器部分耦合。圖 4 顯示了耦合系數變化時 L1 和 L2 的電壓。在模擬中，提供了系數 1、0.7、0.3、0、-0.3、-0.7 和 -1?？梢钥闯觯瑢?duì)于具有負號的系數，信號的相位是反轉的。

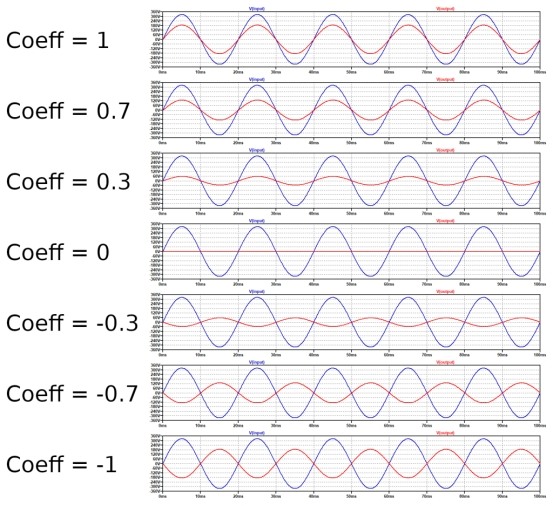

圖 4：改變耦合系數的值也會改變感應傳輸?shù)念?lèi)型

使用 Ltspice 設計變壓器

變壓器的模擬非常簡單，參考圖 5 中的電氣圖。要執行的第一步是為變壓器的每個繞組(在本例中為初級和次級)繪制一個電感器。初級電感器的串聯電阻值為 1 毫歐姆。出于圖形和美觀目的，還可以在兩個電感器之間的中心繪制變壓器磁芯，并添加一條或兩條虛線。然后，必須使用之前已經見過的以下“K”指令耦合電感器：

K L1 L2 1

耦合系數為 1 表示沒有電感泄漏。對于實際電路，始終建議從耦合系數 1 開始，因?yàn)閿?shù)學處理(尤其是在高頻下)要快得多。

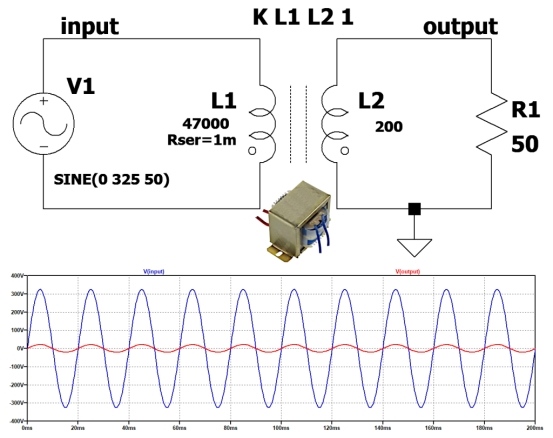

圖5：15:1降壓變壓器的電氣應用圖

然后，如果應用需要，可以根據電氣圖的需要進行修改。因此，有必要將值歸因于各個電感器，而不是變壓器匝數比。電感比對應于匝數比，公式如下：

換句話說，電感比必須設置為等于匝數比的平方。例如，對于 1:4 的比率，您將以 1:16 的比率輸入電感值。或者，對于 9:1 的比率，您應該以 81:1 的比率輸入電感值。從電壓的角度來看，我們的變壓器的特性必須如下：

· 類型：減壓變壓器;

· RMS輸入電壓=230VAC;

· 所需 RMS 輸出電壓 = 15 VAC。

根據這些數據可以計算出輸入和輸出的零峰值電壓以及相關的變壓比：

· 零峰值輸入電壓 = VRMS * sqrt(2) = 325.269 V;

· RMS輸出電壓 = VRMS * sqrt(2) = 21.213 V;

· 變壓比：N1/N2=V1/V2=15.33:1;

· 電感之間的比率： (V1/V2)^2 = 235:1

這意味著電感 L2 必須比電感 L1 小 235 倍。實際上，匝數必須主要根據變壓器必須承受的最大電流來計算。這意味著變壓器輸出端的電壓始終恒定，從而保持兩個電感器之間的比率恒定。以下(理論)表格證實了這一規則：

新設計的變壓器的NETLIST如下：

* Trasformer by laocuo (LTspice)

L1 input N001 47000 Rser=1m

L2 output 0 200

V1 input N001 SINE(0 325 50)

R1 output 0 50

.tran 100m

K L1 L2 1

.backanno.end

與 ngspice 相同的 transformer 項目

ngspice 的電路源實際上與 LTspice 的相同。由于軟件不管理“Rser”參數，因此在初級電路中串聯了一個 1 毫歐姆電阻。源如下所示：

* Trasformer by laocuo (ngspice)

L1 input N002 47000

L2 output 0 200

V1 input N001 SINE(0 325 50)

R1 output 0 50

R2 N002 N001 0.001

K L1 L2 1

.control

tran 100u 200m

plot v(input),v(output)

.endc

.end

通過運行腳本，ngspice 軟件計算變壓器的行為。在圖 6 中，可以觀察到時間域中“輸入”和“輸出”節點上的電壓圖。

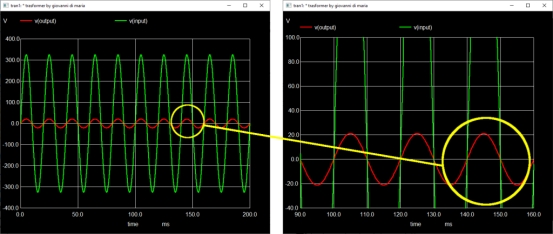

圖 6：使用 ngspice 生成的變壓器“輸入”和“輸出”節點電壓圖

通常需要電感耦合多個電感器，例如，在中心配備抽頭的變壓器或具有多個電氣繞組的更復雜的變壓器中。在這些情況下，可以以?xún)煞N不同的方式使用“K”指令。第一種方式在一行中提供耦合聲明：

K1 L1 L2 L3 L4 1

第二種方法與第一種方法完全等同，提供了六種不同的、獨立的聲明，每個繞組一個，兩兩地開發所有可能的組合：

K1 L1 L2 1

K2 L1 L3 1

K3 L1 L4 1

K4 L2 L3 1

K5 L2 L4 1

K6 L3 L4 1

結論

變壓器和耦合電感是許多電源設計中不可或缺的組件，例如包含各種類型轉換器的開關調節器。通常，最好的方法是為變壓器的每個繞組定義一個單獨的電感器，最后通過強大的“K”指令通過單個互感指令將它們?nèi)看篷詈显谝黄稹?
