(A)為什么要將模擬地和數字地分開，如何分開?

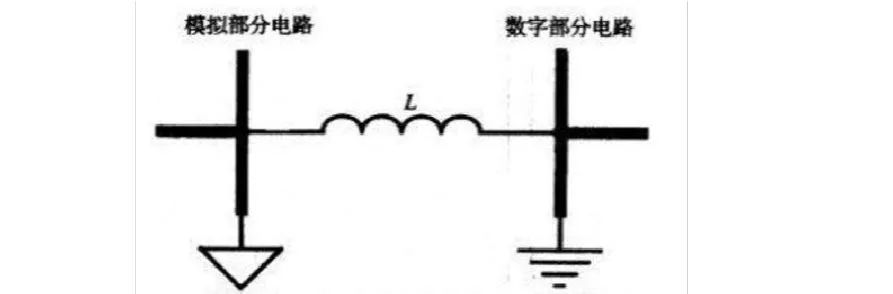

Answer：模擬信號和數字信號都要回流到地，因為數字信號變化速度快，從而在數字地上引起的噪聲就會很大，而模擬信號是需要一個干凈的地參考工作的。如果模擬地和數字地混在一起，噪聲就會影響到模擬信號。一般來說，模擬地和數字地要分開處理，然后通過細的走線連在一起，或者單點接在一起?？偟乃枷胧潜M量阻隔數字地上的噪聲竄到模擬地上。當然這也不是非常嚴格的要求模擬地和數字地必須分開，如果模擬部分附近的數字地還是很干凈的話可以合在一起。

在PCB的接地設計中，數字地和模擬地是兩個非常重要的概念，而讓很多初學者困惑的是，數字地和模擬地都是“地”，為什么在設計上卻需要分開呢?

關于模擬地和數字地

在計算機控制系統中，大致分為以下幾種地線：模擬地、數字地、信號地、系統地、交流地和保護地。模擬地作為傳感器、變送器、放大器、A- D和D- A轉換器中模擬電路的零電位。模擬信號有精度要求，它的信號比較小，而且與生產現場連接。數字地作為計算機各種數字電路的零電位，應該與模擬地分開，避免模擬信號受數字脈沖的干擾。

數字地和模擬地分開的原因

二者本質是一質的，即 數字地和模擬地都是地。那為什么要分開呢?先聽一個故事：

我們公司的商務樓，2樓是搞模擬的，3樓是搞數字的，整幢樓只有一部電梯，平時人少的時候還好辦，上2樓上3樓互不影響，但每天上下班的時候就不得了了，人多得很，搞數字的要上3樓，總是被2樓搞模擬的人影響，2樓模擬的人要下樓，總是要等電梯上了3樓再下來，互相影響很是麻煩，商務樓的物業為解決這個問題，提出了2個方案：

第1個：電梯擴大，可以裝更多的人，電梯大了是好，但公司會招人，人又多了，再換電梯，再招人...永遠死循環，有一個辦法到挺好，大家索性不要電梯，直接往下跳，不管2樓的3樓的，肯定解決問題，但肯定會出問題(第1個方案被槍斃掉了)。

第2個：裝2部電梯，一部專門上2樓，另一部專門上3樓，Wonderful!太機智了，這樣2層樓面的工作人員就互不影響了。明白了沒?

數字地、模擬地互相會影響不是因為一個叫數字，一個叫模擬，而是他們用了同一部電梯：地，而這部電梯所用的井道就是我們在PCB上布得地線。模擬回路的電流走這條線，數字回路的電流也走這條線，本來無可厚非，線布著就是用來導通電流的，可問題出在這根線上有電阻!而且最根本的問題是走這條線的電流要去2個不同的回路。假設一下：有2股電流，數流、模流同時從地出發。有2個器件：數字件和模擬件。若2個回路不分開，數流模流走到數字件的接地端前的時候，損耗的電壓為V=(數流+模流)X走線電阻，相當于數字器件的接地端相對于地端升高了V，數字器件不滿意了，我承認會升高少許電壓，數流的那部分我認了，但模流的為什么要加在我頭上?同理模擬器件也會同樣抱怨!

兩個解決方案：

第一個：你布的PCB線沒有阻抗，自然不會引起干擾，就像2、3樓直接往下跳，那是井道最寬的時候，也就是可以裝一個無限大的電梯，自然誰都不影響誰，但誰都知道，This is mission impossible!

第二個：2條回路分開走，數流、模流分開，既數地、模地分開。

同理，有時雖在模擬回路中，但也要分大、小電流回路，就是 避免相互干擾。所謂的干擾就是：2個不同回路中的電流在PCB走線上引起的電壓，這2部分電壓互相疊加而產生的。

現在，你知道為什么數字地和模擬地要分開了嗎?
