1.什么是DMA，有什么作用?

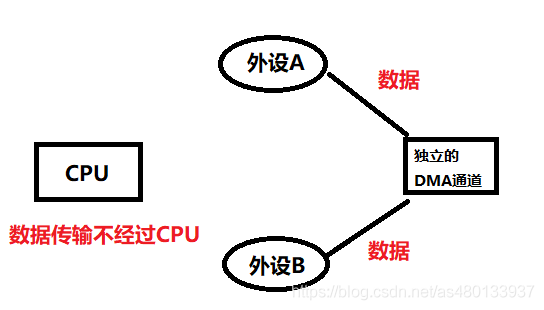

因此：轉移數據(尤其是轉移大量數據)是可以不需要CPU參與。比如希望外設A的數據拷貝到外設B，

只要給兩種外設提供一條數據通路，直接讓數據由A拷貝到B 不經過CPU的處理

DMA就是基于以上設想設計的，它的作用就是解決大量數據轉移過度消耗CPU資源的問題。有了DMA使CPU更專注于更加實用的操作–計算、控制等。

DMA用于在外設與存儲器之間以及存儲器與存儲器之間提供高速數據傳輸?？梢栽跓o(wú)需任何 CPU 操作的情況下通過 DMA 快速移動數據。這樣節省的 CPU 資源可供其它操作使用。

我們用一個現實例子來做個類比。有一家冶煉公司，每天要不斷的從礦場拉礦石進入廠區冶煉，以前通過公路運送的，但是這個公路除了他家的貨運車以外，還有其他車，所以一般堵車嚴重，交通事故頻發，影響工廠生產，貨運成為該公司提高產能的一大瓶頸。公司思量再三，決定出資在礦場和公司間修建一條專用鐵路來運礦石。雖然修建這條鐵路價格昂貴，但是修好后，運送礦石的效率大大提高，公司迅速擴大產能，很快得到回報。同時原來運送礦石這條公路，也不堵車了。這條鐵路的作用其實和DMA類似。

本文通過STM32F4對DMA相關原理做個介紹。

STM32F4共有2個 DMA 控制器，每個控制器均有8個數據流，每一個 DMA 控制器都用于管理一個或多個外設的存儲器訪問請求。每個數據流總共可以有多達 8 個通道(或稱請求)。每個通道都有一個仲裁器，用于處理 DMA 請求間的優先級。

2.DMA傳輸過程簡述

DMA傳輸過程說起來很簡單，每個DMA有2個端口：外設端口和存儲器端口，通過這兩個端口可以單向傳輸數據。

DMA1外設端口通過AHB總線連接到外設，存儲器端口通過AHB總線連接到存儲器， DMA1傳輸方向有二種：從外設向存儲器傳輸數據，從存儲器向外設傳輸數據。

DMA2外設端口通過AHB總線連接到外設以及存儲器，存儲器端口通過AHB總線連接到存儲器。DMA2傳輸方向有三種：從外設向存儲器傳輸數據，從存儲器向外設傳輸數據，存儲器向存儲器傳輸數據。

ARM　Cortex-M 處理器的存儲系統使用32位尋址，共有4GB地址空間。ROM、RAM、外設以及處理器內的調試支持部件的地址均映射在這4GB存儲空間內。所以不論哪種傳輸方向，DMA數據傳輸?shù)谋举|(zhì)是將數據從4GB空間內的一個地址傳輸?shù)搅硪粋€(gè)地址上。

兩個DMA各有1個4字(1字=4字節)大小的緩沖區(FIFO)，用于數據在傳輸?shù)侥繕?biāo)之前，臨時存儲這些數據。緩沖區有一個可配置的閾值(可配置為1/4、1/2、3/4 或滿)，用來決定何時將緩沖區(FIFO)中數據發送到存儲器(當從外設向存儲器傳輸數據)或何時將存儲器內的數據發送到緩沖區(FIFO)(從存儲器向外設傳輸數據)。當從外設向存儲器傳輸數據時，緩沖區(FIFO)內數據量達到閾值時，會將緩沖區(FIFO)數據發送到目標地址上。當從存儲器向外設傳輸數據時，緩沖區內的數據量小于等于緩沖區(FIFO)閾值時，會使用存儲器內的數據填充滿FIFO。

通過DMA傳輸數據，需要以下信息：

DMA外設端口和存儲器端口的數據寬度。所謂數據寬度是指從端口發送或從端口接收的數據是多少位的。我們?cè)诰帉?xiě)程序時，有時候有這樣的需求(特別是在外設與存儲器間傳輸數據)，從一個地址將A個N位的數據傳輸?shù)搅硪粋€(gè)地址，重合組合成B個M位的數據。用DMA傳輸數據時，通過配置其外設端口和存儲器端口的數據寬度可完美解決此問題。DMA中數據寬度可配置為字節、半字(2字節)和字(4字節)。通過DMA_SxCR寄存器的 PSIZE(配置外設端口數據寬度) 和 MSIZE(配置內存端口數據寬度) 位配置。傳輸?shù)臄?shù)據量。所謂數據量是指具體要傳輸多少個數據。有兩種控制傳輸數據量的方法：(1)連接外設并且要傳輸?shù)臄?shù)據數據量未知時，可通過外設發送數據傳輸?shù)慕Y(jié)束信號停止傳輸，但此種方法需要外設具有SDIO接口。(2) 在已知需要傳輸?shù)臄?shù)據量時，通過設置需要傳輸?shù)臄?shù)據量。要傳輸?shù)臄?shù)據量在使能DMA數據流之前寫入DMA_SxNDTR 寄存器。在兩邊數據寬度不一致情況下，DMA_SxNDTR中的數據量等于外設端的數據量。每傳輸一次后，DMA_SxNDTR中值遞減1，遞減為0時，DMA停止傳輸。通常情況下，使用第2中方法來控制數據量。數據傳輸?shù)刂?。所謂數據傳輸?shù)刂肥侵笍氖裁吹刂钒l(fā)送數據，從什么地址接收數據。外設端口和存儲器端口各自有自己的數據傳輸?shù)刂?，分別通過寄存器DMA_SxPAR 和DMA_SxM0AR/ DMA_SxM1A(DMA_SxM1AR僅在雙緩沖區模式下有效)來設置數據傳輸?shù)刂贰?.1.DMA普通傳輸過程

DMA有一個使能信號，通過使能信號來控制DMA工作，在使用DMA時，首先需要使能DMA。

針對于不同的傳輸方向，其傳輸過程略有不同。

從外設向存儲器傳輸數據

DMA使能后，等待外設發出DMA請求信號，DMA收到請求，數據從外設端口數據傳輸?shù)刂?DMA_SxPAR)存儲到DMA緩沖區(FIFO)內,當緩沖區(FIFO)內數據量達到緩沖區(FIFO)閾值后，緩沖區(FIFO)內數據移出到內存端口數據傳輸?shù)刂?DMA_SxM0AR)指定的存儲器地址中，同時每傳輸一個數據，DMA_SxNDTR內的值會減1，DMA_SxNDTR值遞減為0，DMA傳輸停止。從存儲器向外設傳輸數據

DMA使能后，立即會將內存端口數據傳輸?shù)刂?DMA_SxM0AR)指定的數據移動到DMA緩沖區(FIFO)內，完全填滿DMA緩沖區(FIFO)，等待外設端口DMA請求信號，每次發生外設請求，緩沖區內的數據以外設端口寬度指定的數據量移出到外設端數據傳輸?shù)刂?DMA_SxPAR)指定的目標地址上，同時每傳輸一個數據，DMA_SxNDTR內的值會減1，DMA_SxNDTR值遞減為0，DMA停止傳輸。當DMA緩沖區(FIFO)內數據量小于等于緩沖區閾值時，會使用存儲器內的數據再次填充滿FIFO。2.2.DMA指針遞增傳輸過程

DMA的外設端口和內存端口各自有一個指針遞增參數，可以單獨設置是否啟用。如果啟用了指針遞增，則每傳輸一次，相應端口的數據傳輸?shù)刂愤f增(遞增數等于相應端口地址寬度的字節數)，指向下一個地址，下次DMA傳輸會使用這個新地址來發送或接收數據。

2.3.DMA循環傳輸過程

DMA還有一個循環模式參數用來設置是否啟用循環模式。在循環模式下，當DMA_SxNDTR遞減為0后，外設端口、存儲器端口的數據傳輸?shù)刂芬约癉MA_SxNDTR中的值會自動加載初始值后，開始新一輪的循環傳輸。

2.4.DMA雙緩沖區傳輸過程

DMA在循環模式下，還可以設置為雙緩沖區模式。在雙緩沖區模式下，存儲器端口可以利用DMA_SxM0AR和 DMA_SxM1AR 2個寄存器設置兩個數據傳輸?shù)刂?。DMA可以利用兩個數據傳輸?shù)刂方惶鎮鬏敂?shù)據。我們使能指針遞增情況下，將兩個緩沖區首地址分別裝入DMA_SxM0AR和 DMA_SxM1AR，這樣在一個緩沖區傳輸數據的時候，可以對另一個緩沖區內的數據進行處理。

以上只是粗略簡述整個傳輸過程，具體詳細信息，后面具體描述。

3.STM32F4 DMA的主要特性

雙 AHB 主總線架構，一個用于存儲器訪問，另一個用于外設訪問。每個 DMA 控制器有 8 個數據流，每個數據流有多達8個通道(或稱請求)每個數據流有單獨的四級32位先進先出存儲器緩沖區 (FIFO)，可用于 FIFO 模式或直接模式：

—— FIFO 模式下，可通過軟件將閾值級別選取為 FIFO 大小的 1/4、1/2 或 3/4。當FIFO中的數據量達到FIFO閾值時，才會將FIFO中的數據送出FIFO，進入外設或儲存器端口。

—— 直接模式下，F(xiàn)IFO失去作用，不對數據進行緩存，每個 DMA 請求會立即啟動對數據的傳輸。當在直接模式(禁止 FIFO)下將 DMA請求配置為以存儲器向外設傳輸數據時，DMA 僅會將一個數據從存儲器預加載到內部 FIFO，從而確保一旦外設觸發 DMA 請求時則立即傳輸數據。通過硬件可以將每個數據流配置為：

—— 支持外設到存儲器、存儲器到外設和存儲器到存儲器傳輸?shù)某Ｒ?guī)通道

—— 也支持在存儲器方雙緩沖的雙緩沖區通道DMA 數據流請求之間的優先級可用軟件編程(4 個級別：非常高、高、中、低)，在軟件優先級相同的情況下可以通過硬件決定優先級(例如，請求 0 的優先級高于請求 1)要傳輸?shù)臄?shù)據項的數目可以由 DMA 控制器或外設管理：

—— DMA 流控制器下，要傳輸?shù)臄?shù)據項的數目是 1 到 65535，可用軟件編程

—— 外設流控制器下，要傳輸?shù)臄?shù)據項的數目未知并由源或目標外設控制，外設通過硬件發出傳輸結束的信號獨立的源和目標傳輸寬度(字節、半字、字)：源和目標的數據寬度不相等時，DMA 自動封裝/解封必要的傳輸數據來優化帶寬。這個特性?xún)H在 FIFO 模式下可用，在直接模式下，數據寬度必須相等。對源和目標的增量或非增量尋址支持 4 個、8 個和 16 個節拍的增量突發傳輸。突發增量的大小可由軟件配置，通常等于外設 FIFO 大小的一半每個數據流都支持循環緩沖區管理 5 個事件標志(DMA 半傳輸、DMA 傳輸完成、DMA 傳輸錯誤、DMA FIFO 錯誤、直接模式錯誤)，進行邏輯或運算，從而產生每個數據流的單個中斷請求4.DMA功能說明

每個DMA均有兩個傳輸端口：存儲器傳輸端口和外設傳輸端口，這兩個端口間可以單向傳輸數據，任何一方均可作為發送方，另一方作為接收方。DMA2的外設端口還可連接存儲器，實現存儲器到存儲器的傳輸。

DMA_SxCR 寄存器中的 DIR[1:0]控制傳輸方向。

源傳輸和目標傳輸在整個 4 GB 區域(地址在 0x0000 0000 和 0xFFFF FFFF 之間)都可以尋址外設和存儲器。

源和目標端口數據寬度可配置。通過DMA_SxCR 寄存器的 PSIZE 和 MSIZE 位可分別控制外設端口和存儲器端口寬度，可配置為字節、半字(2字節)和字(4字節)。當數據寬度分別是半字或字時，寫入DMA_SxPAR 或 DMA_SxM0AR/M1AR 寄存器的外設或存儲器地址必須分別在字或半字地址邊界對齊。例如當數據寬度為字時，寫入 DMA_SxPAR 或 DMA_SxM0AR/M1AR地址必須是4的倍數。

DMA_SxPAR (外設地址配置寄存器)或 DMA_SxM0AR(內存地址配置寄存器0)/ DMA_SxM1AR(內存地址寄存器1——只在雙緩沖區模式下有效)用來存放外設或內存數據傳輸?shù)刂贰MA_SxPAR 寄存器中設置外設端口寄存器地址，外設事件發生后，數據會從此地址移動到外設端口或從外設端口移動到此地址。在 DMA_SxMA0R 寄存器(在雙緩沖區模式的情況下還有 DMA_SxMA1R 寄存器)中設置存儲器地址。外設事件發生后，將從此存儲器讀取數據或?qū)?shù)據寫入此存儲器。

4.3.通道選擇——DMA_SxCR 寄存器中的 CHSEL[2:0]控制

每個數據流都與1個 DMA 請求相關聯，此 DMA 請求可以從 8 個可能的通道請求中選出。

來自外設的 8 個請求(TIM、ADC、SPI、I2C 等)獨立連接到每個通道，具體的連接取決于產品實現情況。

選擇DMA1的數據流6的通道5，則意味著UART8_RX外設請求。

如果我們需要通過TIM3_CH2通道發出DMA請求，則應選擇數據流5的通道5。則在TIM2定時器中使能捕獲/比較DMA請求使能(寄存器TIM2_DIER中斷使能寄位CC2DE置1)，則在發生輸入捕獲事件或者輸出比較事件時，會通過DMA1數據流5通道5發出請求DMA請求。

DMA的使用也沒有那么邪乎，很符合大家常規的一個思考?；究梢詽饪s為當發生一個啥事的時候，需要某個人A給另一個人B捎個口信，讓B知道是啥信息。套用個場景就是狗蛋來到旺財家門口讓旺財媽知會一下，想和旺財一起出門玩(事件發生：狗蛋來找旺財玩)，旺財媽媽朝屋里大喊一聲：“旺財狗蛋喊你出門玩嘞!”(信息直接傳遞)，然后旺財就知道了狗蛋來找他玩這件事。DMA的數據傳輸長度類似就是旺財媽那句話的斷句，她可以一口氣直接喊：“旺財狗蛋喊你出門玩嘞“，也可以喊：“旺財!狗蛋~ 喊你!出門~玩嘞!“這樣兩個字兩個字的喊，雖然話是兩個字的往外蹦，但是整體意思也是完整傳達到了。那么這個說法可以套用到一個UART接收DMA傳輸，設置好事件條件是UART收到數據，那么就把UART外設數據寄存器(收到的數據)按照一個byte的長度直接發送到事先指定的RAM內存位置。

綜上可以看出DMA的使用配置最重要的內容就是觸發條件，然后誰把信息告訴誰，每次傳遞多少數據。如下的范例代碼，是配置了ADC每次完成采樣后，能夠?qū)⒉蓸拥降臄?shù)據依次偏移放置在制定的數組種。

下面的代碼主要關注的是結構體 DMA_InitStructure的配置。如下代碼，可以看到觸發條件是完成ADC采樣后，ADC數據寄存器中的值就會直接通過DMA更新至指定的數組中，并且會自動完成數組中的指針偏移。在實際的使用中就能達到一次配置后，存放ADC數據的數組就會自動一直在刷新對應通道的ADC數值了。
