1 摘要

提高功率密度已經成為電源變換器的發展趨勢。為達到 這個目標，需要提高開關頻率，從而降低功率損耗、系 統整體尺寸以及重量。對于當今的開關電源(SMPS)而 言，具有高可靠性也是非常重要的。零電壓開關(ZVS) 或零電流開關(ZCS) 拓?fù)湓试S采用高頻開關技術，可以 大限度地降低開關損耗。ZVS拓?fù)湓试S工作在高頻開 關下，能夠改善效率，能夠降低應用的尺寸，還能夠降 低功率開關的應力，因此可以改善系統的可靠性。LLC 諧振半橋變換器因其自身具有的多種優勢逐漸成為一種主流拓?fù)洹＿@種拓?fù)涞玫搅藦V泛的應用，包括高端服務 器、平板顯示器電源的應用。但是，包含有LLC諧振半 橋的ZVS橋式拓?fù)?，需要一個帶有反向快速恢復體二極 管的MOSFET，才能獲得更高的可靠性。

在功率變換市場中，尤其對于通信/服務器電源應用，不 斷提高功率密度和追求更高效率已經成為具挑戰性的 議題。對于功率密度的提高，普遍方法就是提高開關 頻率，以便降低無源器件的尺寸。零電壓開關(ZVS)拓 撲因具有極低的開關損耗、較低的器件應力而允許采用 高開關頻率以及較小的外形，從而越來越受到青睞 。這些諧振變換器以正弦方式對能量進行處理，開 關器件可實現軟開閉，因此可以大大地降低開關損耗和 噪聲。在這些拓?fù)渲?，相移ZVS全橋拓?fù)湓谥?、高功? 應用中得到了廣泛采用，因?yàn)榻柚β蔒OSFET的等效 輸出電容和變壓器的漏感可以使所有的開關工作在ZVS 狀態下，無需額外附加輔助開關。然而，ZVS范圍非常 窄，續流電流消耗很高的循環能量。近來，出現了關于 相移全橋拓?fù)渲泄β蔒OSFET失效問題的討論。這種 失效的主要原因是：在低反向電壓下，MSOFET體二極 管的反向恢復較慢。另一失效原因是：空載或輕載情況 下，出現Cdv/dt直通。在LLC諧振變換器中的一個潛在 失效模式與由于體二極管反向恢復特性較差引起的直通 電流相關。即使功率MOSFET的電壓和電流處于安全工作區域，反向恢復dv/dt和擊穿dv/dt也會在如啟動、 過載和輸出短路的情況下發生。

2 LLC諧振半橋變換器

LLC諧振變換器與傳統諧振變換器相比有如下優勢：

■寬輸出調節范圍，窄開關頻率范圍

■?即使空載情況下，可以保證ZVS

■?利用所有的寄生元件，來獲得ZVS

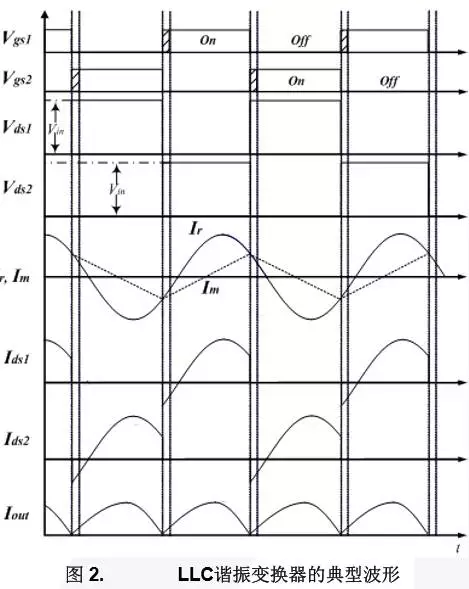

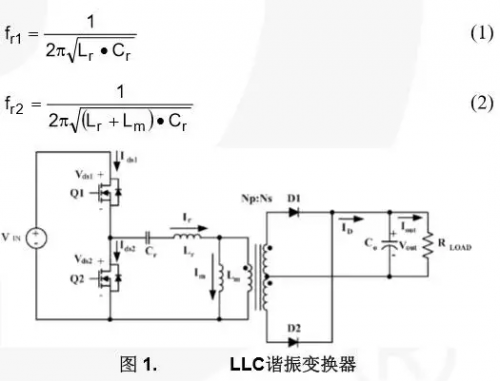

LLC諧振變換器可以突破傳統諧振變換器的局限。正是 由于這些原因，LLC諧振變換器被廣泛應用在電源供電 市場。LLC諧振半橋變換器拓?fù)淙鐖D1所示，其典型波 形如圖2所示。圖1中，諧振電路包括電容Cr和兩個與之 串聯的電感Lr和Lm。作為電感之一，電感Lm表示變壓器 的勵磁電感，并且與諧振電感Lr和諧振電容Cr共同形成 一個諧振點。重載情況下，Lm會在反射負載RLOAD的作用 下視為完全短路，輕載情況下依然保持與諧振電感Lr串 聯。因此，諧振頻率由負載情況決定。Lr 和Cr決定諧振 頻率fr1，Cr和兩個電感Lr 、Lm決定第二諧振頻率fr2，隨 著負載的增加，諧振頻率隨之增加。諧振頻率在由變壓 器和諧振電容Cr決定的大值和小值之間變動，如公 式1、2所示。

3 LLC諧振變換器的失效模式

啟動失效模式

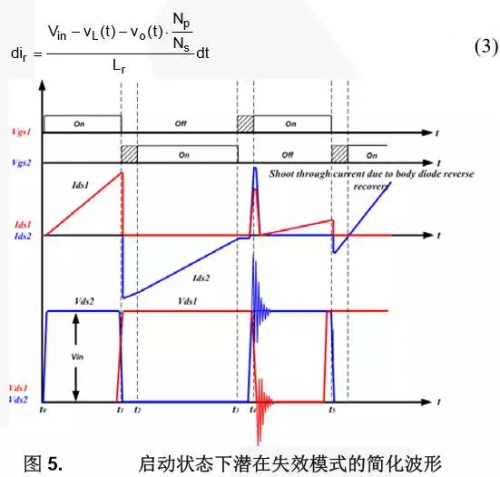

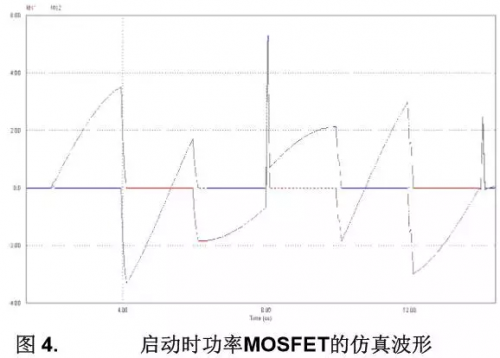

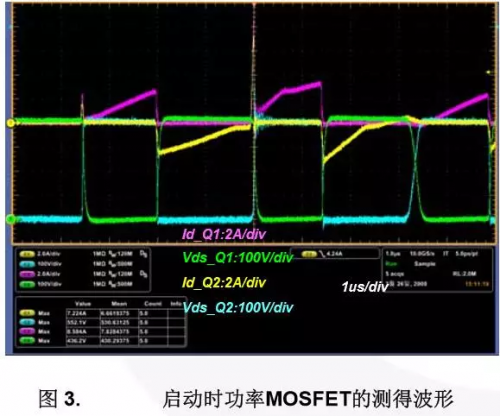

圖3和圖4給出了啟動時功率MOSFET前五個開關波形。 在變換器啟動開始前，諧振電容和輸出電容剛好完全放電。與正常工作狀況相比，在啟動過程中，這些空電容會使低端開關Q2的體二極管深度導通。因此流經開關 Q2體二極管的反向恢復電流非常高，致使當高端開關 Q1導通時足夠引起直通問題。啟動狀態下，在體二極管 反向恢復時，非?？赡馨l(fā)生功率MOSFET的潛在失效。 圖5給出了LLC諧振半橋變換器啟動時的簡化波形。

圖6給出了可能出現潛在器件失效的工作模式。在t0~t1時 段，諧振電感電流Ir變?yōu)檎?。由于MOSFET Q1處于導通 狀態，諧振電感電流流過MOSFET Q1 溝道。當Ir開始上 升時，次級二極管D1導通。因此，式3給出了諧振電感 電流Ir的上升斜率。因?yàn)閱?dòng)時vc(t)和vo(t)為零，所有的 輸入電壓都施加到諧振電感Lr的兩端。這使得諧振電流劇增。

在t1~ t 2時段，MOSFET Q1門極驅動信號關斷，諧振電感 電流開始流經MOSFET Q2的體二極管，為MOSFET Q2產生 ZVS條件。這種模式下應該給MOSFET Q2施門極信號。由 于諧振電流的劇增，MOSFET Q2體二極管中的電流比正 常工作狀況下大很多。導致了MOSFET Q2的P-N結上存儲 更多電荷。

在t2~t3時段，MOSFET Q2施加門極信號，在t0~t1時段 劇增的諧振電流流經MOSFET Q2溝道。由于二極管D1 依然導通，該時段內諧振電感的電壓為：

。該電壓使得諧振電流ir(t)下降。然而，

很小，并不足以在這個時間段 內使電流反向。在t3時刻，MOSFET Q2電流依然從源 極流向漏極。另外，MOSFET Q2的體二極管不會恢復，因?yàn)槁┰礃O之間沒有反向電壓。下式給出了諧振 電感電流Ir的上升斜率：

在t3~t4時段，諧振電感電流經MOSFET Q2體二極管續 流。盡管電流不大，但依然給MOSFET Q2的P-N結增加 儲存電荷。
