開關式AC/DC轉換器反饋控制
掃描二維碼
隨時隨地手機看文章
反饋控制是指在某一行動和任務完成之后,將實際結果進行比較,從而對下一步行動的進行產生影響,起到控制的作用。其特點是:對計劃決策在實施過程中的每一步驟所引起的客觀效果,能夠及時做出反應,并據此調整、修改下一步的實施方案,使計劃決策的實施與原計劃本身在動態中達到協調。當然,反饋控制主要是對后果的反饋,而已鑄成的事實是難以改變,且用新計劃代替舊計劃、用新決策代替原有決策有一個過程需要一定的時間,由于系統不能適應情況的變化,將會給工作帶來不必要的損失。這就是反饋控制不及預先控制之處。
饋控制是指將系統的輸出信息返送到輸入端,與輸入信息進行比較,并利用二者的偏差進行控制的過程。反饋控制其實是用過去的情況來指導將來。在控制系統中,如果返回的信息的作用是抵消輸入信息,稱為負反饋,負反饋可以使系統趨于穩定;若其作用是增強輸入信息,則稱為正反饋,正反饋可以使信號得到加強。在自動控制理論中,“反饋控制”是信號沿前向通道(或稱前向通路)和反饋通道進行閉路傳遞,從而形成一個閉合回路的控制方法。反饋信號分“正反饋”和“負反饋”兩種。為了和給定信號比較,必須把反饋信號轉換成與給定信號具有相同量剛和相同量級的信號。控制器根據反饋信號和給定信號相比較后得到的偏差信號,經運算后輸出控制作用去消除偏差,使被控量(系統的輸出)等于給定值。閉環控制系統都是負反饋控制系統。
常規方式是通過手動或自動掃頻的方式,給定激勵序列,得到對應模型輸出序列,并采集輸入和輸出。
對于直流電機來講,我們采集的一般可以是:
給定狀態(電機給定速度)模型輸入(控制量u)模型輸出(電機實際速度,同時也可以一并把實際位置和加速度采了)我這里因?yàn)檫b控壞了,所以沒做手動掃頻;我的方法是首先通過STM32的板載按鍵來改變電機給定速度(對于直流電機模型來說足夠了,但對于復雜系統來講還是不要這樣子簡便),然后通過串口將待采集的數據打印到電腦端并保存。
2. 模型辨識
辨識方法有很多,這里使用MATLAB的系統辨識工具箱,得到a和b。
另外提一嘴,對于一階系統,我們也可以通過人工擬合的方法得到a和b:
對于a的確定,給定階躍響應,當響應幅值達到給定幅值的98%時,記錄此時的橫軸時域時間T = t(單位: s),此時有 ?=4? 。
對于b的確定,在已確定a的前提下,在simulink中導入采集的實際輸入輸出,調整b并對比模型輸出和采集輸出,當兩者一致或接近一致時,b即為調整完畢。
反饋控制何謂反饋控制?開關式AC/DC轉換器通過確認實際輸出的DC電壓值,并根據該電壓信息對開關元件進行控制,從而確保穩定實現規定的DC輸出。這種確認該輸出電壓值以控制開關元件的機制叫做反饋控制(FB控制)。

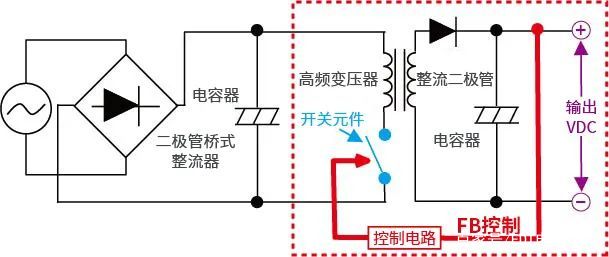

【開關方式電路結構示例】反饋控制的示意圖開關式AC/DC轉換器通過二極管電橋?qū)C電壓進行整流,再通過電容器實施平滑處理,將AC電壓轉換為DC電壓。然后,通過開關元件對該DC電壓進行斬波(ON/OFF)后,通過高頻變壓器降壓后傳遞到2次側,再利用電容器進行平滑處理,輸出規定的DC電壓(VDC)。
FB控制電路檢測實際輸出的該電壓值是否達到規定的目標電壓值。

【經過平滑處理的輸出電壓示意圖】實際輸出電壓值低于目標電壓值時,則會對開關元件進行控制,使ON時間變長。這樣,輸出電壓值就會上升。反之,高于目標電壓值時,則控制ON時間變短。
這樣,反饋控制電路常時對實際輸出電壓值進行確認,并根據該值調整開關元件的ON/OFF時間,確保目標輸出電壓值的穩定。
輕負載模式何謂輕負載模式?提高使用較少輸出電流時的效率的技術叫做輕負載模式。在DC/DC轉換器等中也叫脈沖串模式。輕負載模式示意圖開關式AC/DC及DC/DC轉換器通過ON/OFF轉換進行電壓斬波和電容器平滑處理,以穩定提供目標輸出電壓值。
但是,這種轉換在ON/OFF時會產生瞬間漏電流(貫通電流)。也就是說,單位時間內的ON/OFF次數越多,漏電流導致的損失越大,效率越低。
周期恒定(PWM控制)時,即使ON/OFF時間比有變化,其次數在單位時間內也是恒定的。因此,自身功耗量也是恒定的,輕負載時這種轉換漏電流造成的損失會導致效率降低。故此,在使用電流少的情況下,通過頻率調制(PFM控制)將周期拉長、變慢,從而減少單位時間內的ON/OFF轉換次數,以減少損失。這種技術就叫做輕負載模式。

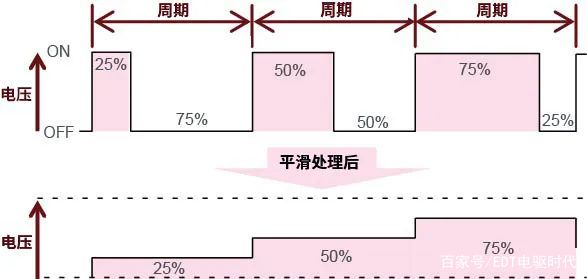

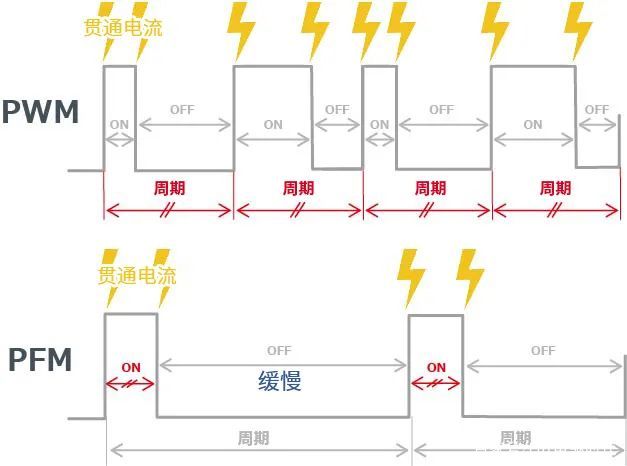

【PWM方式和PFM方式】根據狀況區分使用PWM和PFM可進一步提高效率,如高負載(使用電流)時使用周期恒定的PWM控制,輕負載(不使用電流)時使用周期變化的PFM控制?!鯬WM (脈寬調制):頻率恒定,通過開關ON從輸入電壓中調取輸出部分的控制方式?!鯬FM (脈沖頻率調制):通過固定ON時間、改變頻率(改變OFF時間)來調取輸出部分的方式。反之,也有固定OFF時間、改變ON時間的方式。PWM和PFMPFM方式根據輸出電流量改變頻率,效率較高,但開關時會不定期發生噪音。這種頻率無法確定的噪音很難消除,要解決噪音,采用頻率恒定的PWM方式更容易操作。
這樣,噪音低的PWM和效率高的PFM可互為補充,高頻率驅動的高負載(噪音發生較多)時采用PWM,電流使用較少的低負載時采用PFM,擇優使用,即可盡可能提高效率。
二、DC/DC轉換器
何謂DC/DC轉換器?DC/DC轉換器是一種將DC(直流)轉換為DC(直流)的元件,具體是指利用DC(直流)轉換電壓的元件。IC等電子元件各自的工作電壓范圍不同,因此需要轉換為相應的電壓。

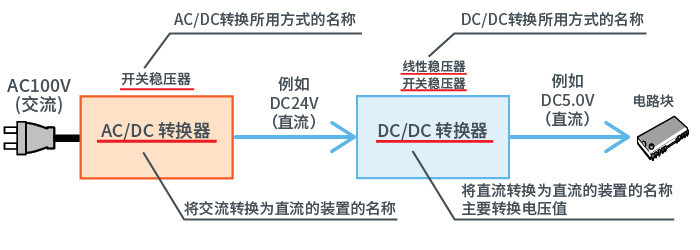

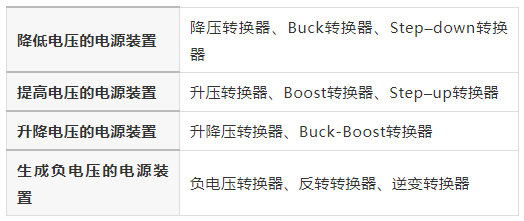

生成電壓低于初始電壓的轉換器被稱為"降壓轉換器";生成電壓高于初始電壓的轉換器被稱為"升壓轉換器"。名稱說明DC/DC轉換器是指將直流轉換為直流的裝置的名稱。
它常被稱為線性穩壓器或開關穩壓器等,以轉換方式的名稱命名。

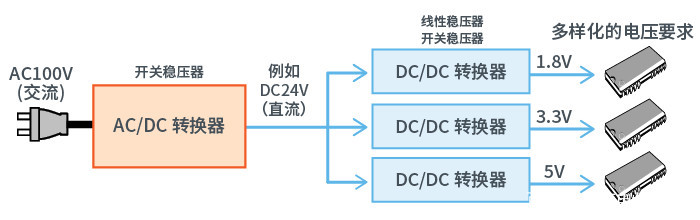

為何需要DC/DC轉換器?插入插座進行工作的電氣產品需要使用將AC(交流)100V轉換為DC(直流)的"AC/DC轉換器"。
這是因?yàn)榇蟛糠职雽?dǎo)體部件只能在DC下工作。
整機電路板上搭載的IC等具有各自固有的工作電壓范圍,電壓精度要求也不同。
通過電壓不穩的電源等供電會導致誤動作或特性劣化等異常。
因此,需使用"DC/DC轉換器"轉換為所需的電壓并實現穩定化。

通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。

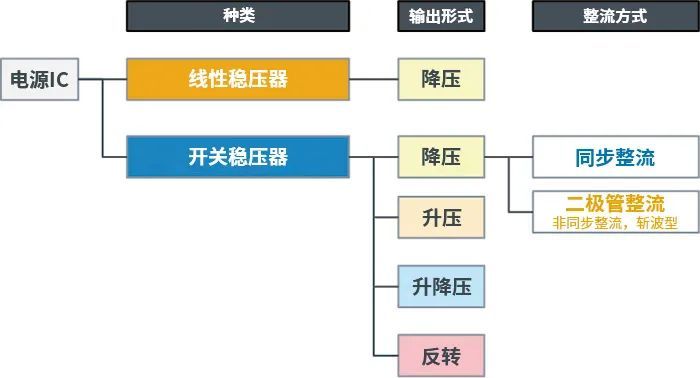

電源IC種類電源IC大致分為線性穩壓器和開關穩壓器兩種。
作為其各自的輸出形式,線性穩壓器僅可降壓輸出比輸入電壓低的電壓。
開關穩壓器則具有自由度,輸出形式包括以下4種:
降壓輸出比輸入電壓低的電壓
升壓輸出比輸入電壓高的電壓
升降壓輸出恒定電壓,與輸入電壓的高低無關
從正電壓反轉輸出負電壓
而且,開關穩壓器的整流方式有同步整流和非同步整流(二極管整流)?!倦娫碔C種類】

線性穩壓器和開關穩壓器
通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。
按轉換方式,電壓穩壓器分為線性穩壓器和開關穩壓器2種類型。
線性穩壓器因工作時輸入與輸出的關系呈線型,故被稱為"線性穩壓器"。

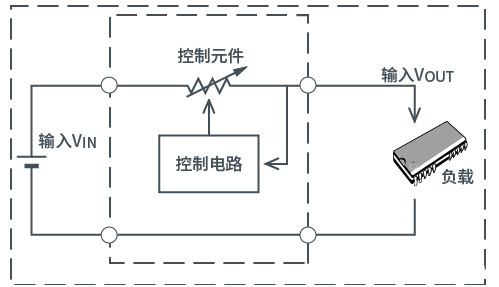

因輸入與輸出間串聯有控制元件,有時也被稱為"串聯穩壓器"。

通過控制元件降壓,因此輸入與輸出的電壓差(降壓程度)越大損耗就越大,效率也越低。

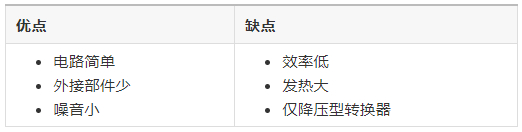

因此適用于小功率的電源。

開關穩壓器接通開關元件(MOSFET),從輸入端向輸出端供電,直至輸出電壓達到所需電壓。
輸出電壓達到規定值后,開關元件即關閉,不再消耗輸入功率。
通過高速重復這一動作,將輸出電壓調節到規定值。
