今天，小編將在這篇文章中為大家?guī)硗仆?a href="/tags/放大器" target="_blank">放大器工作原理和實際應用電路圖的有關報道，通過閱讀這篇文章，大家可以對它具備清晰的認識，主要內容如下。

一、推挽放大器工作原理

推挽放大器的工作原理基于兩個互補的晶體管（通常為NPN型和PNP型），這兩個晶體管分別處理輸入信號的正半周期和負半周期。當輸入信號為正半周期時，NPN型晶體管導通，而PNP型晶體管截止；當輸入信號為負半周期時，情況則相反，PNP型晶體管導通，NPN型晶體管截止。這種交替工作的方式使得推挽放大器能夠在整個輸入信號周期內有效地放大信號。

具體來說，推挽放大器的工作原理可以分為以下幾個步驟：

輸入信號分解：輸入信號首先被分解為正半周期和負半周期兩部分。這可以通過一個輸入變壓器實現，該變壓器將輸入信號轉換為兩個大小相等、極性相反的信號。

晶體管導通與截止：當輸入信號為正半周期時，NPN型晶體管的基極電壓高于其發射極電壓，使其進入放大工作區并導通。此時，PNP型晶體管由于基極電壓低于發射極電壓而截止。相反，當輸入信號為負半周期時，PNP型晶體管導通，NPN型晶體管截止。

放大過程：在晶體管導通期間，其集電極電流通過負載電阻產生輸出電壓。由于兩個晶體管分別處理正半周期和負半周期的信號，因此它們分別產生正向和負向的輸出電壓。這些輸出電壓在負載上疊加，形成完整的輸出波形。

輸出波形合成：通過輸出變壓器，兩個晶體管的輸出波形被合成為一個完整的正弦波輸出。輸出變壓器將兩個晶體管的輸出信號耦合在一起，并確保它們?cè)谙辔簧媳３忠恢隆?

二、推挽放大器電路圖分享

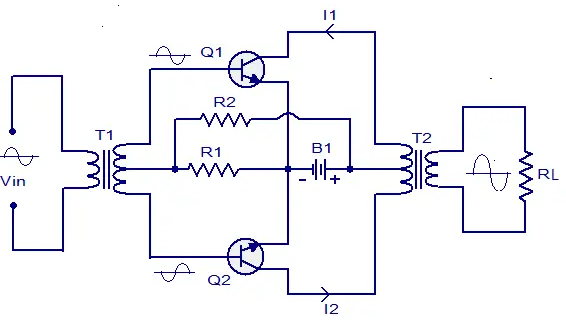

1、A類推挽放大器電路圖（1）

A 類放大器包含兩個相同的晶體管 Q1 和 Q2。這兩個晶體管的發射極端子連接在一起。電阻器 R1 和 R2 用于偏置晶體管。一個晶體管必須在信號的正半周期期間正向偏置，而另一個晶體管必須在負半周期期間正向偏置。

這兩個晶體管的集電極端連接到輸出變壓器T2的初級繞組的兩端。這兩個晶體管的基端連接到輸入變壓器T1的次級繞組。電源連接在T2初級的中心抽頭和Q1、Q2的發射結之間。

負載連接到變壓器 T2 的次級。來自 Q1 和 Q2 的靜態電流以相反方向流過 T2 初級線圈的一半。這消除了電路中的磁飽和。

2、A類推挽放大器電路圖（2）

推挽放大器可以采用 A 類、B 類、AB 類或 C 類配置。典型A類推挽放大器的電路圖如上所示。 Q1和Q2是兩個相同的晶體管，它們的發射極端連接在一起。 R1 和 R2 用于偏置晶體管。兩個晶體管的集電極端分別連接至輸出變壓器T2的初級的兩端。電源連接在 T2 初級的中心抽頭與 Q1 和 Q2 的發射極結之間。

每個晶體管的基極端子連接到輸入耦合變壓器T1的次級的相應端。輸入信號施加到 T1 的初級，輸出負載 RL 連接到 T2 的次級。Q2 和 Q1 的靜態電流以相反方向流過 T2 初級相應的一半，因此不會出現磁飽和。從圖中您可以看到分相信號應用于每個晶體管的基極。當 Q1 使用其輸入信號的前半部分驅動為正時，Q1 的集電極電流增加。同時，Q2 使用其輸入信號的前半部分被驅動為負，因此 Q2 的集電極電流減小。

從圖中可以看出Q1和Q2的集電極電流即； I1 和 I2 以相同方向流過 T2 初級的相應半部分。結果，在 T2 次級線圈中感應出原始輸入信號的放大版本。很明顯，通過T2次級的電流是兩個集電極電流之差。由于消除，輸出中的諧波會少得多，這會導致低失真。

經由小編的介紹，不知道你對推挽放大器是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
