本文中，小編將對FPGA不復位的代碼實現予以介紹，如果你想對復位的詳細情況有所認識，或者想要增進對復位知識的了解程度，不妨請看以下內容哦。

一、編碼實現FPGA的不復位處理

在FPGA設計中，復位是一個基本操作。復位的目的是將FPGA的寄存器清零或賦初值，以確保仿真或正常上板運行時正常，以防止出現不確定的運行狀態。

需要注意的是，F(xiàn)PGA中可編程邏輯塊和寄存器，可能運行在不同的時鐘和狀態下，在某些功能突然停止運行時，可能處于未知狀態，如果不按照預期的方式進行復位操作，F(xiàn)PGA可能無法正常工作。

根據復位方式的不同，F(xiàn)PGA復位信號可以分為外部復位和內部復位兩種，復位信號也要分為高電平復位有效或低電平復位有效。

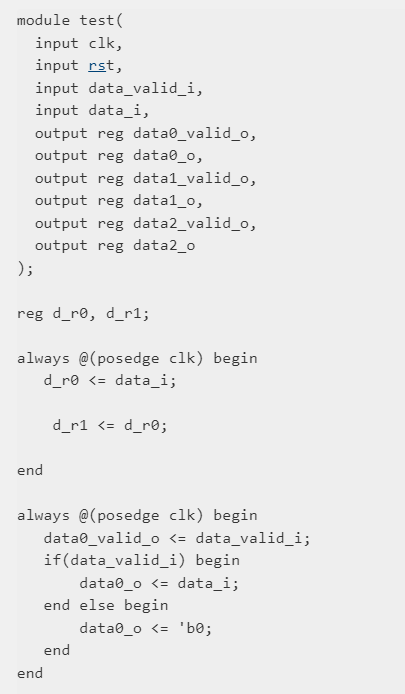

FPGA復位需要消耗FPGA內部資源，也會影響FPGA布線和時序收斂，所以對于每個寄存器都進行復位并不是最優方案，比如寄存器變量延遲幾拍、有使能信號或有效信號控制的信號變量等情況都可以不做復位處理，如下所示：

vivado綜合后電路如下：

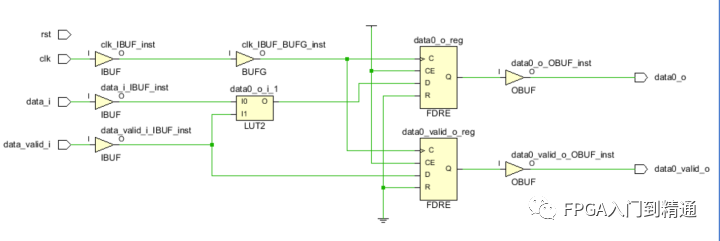

無復位信號

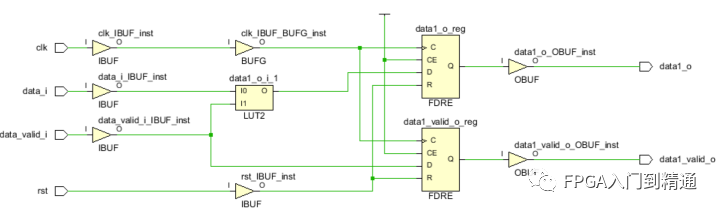

同步復位

異步復位

以上圖中可以看出，沒有復位信號的模塊中，F(xiàn)DRE型觸發器的復位輸入接入了地，節省了復位信號的扇出。

二、同步、異步復位

上面提到了同步復位、異步復位，那我們來看下二者的優缺點。

1、同步復位的優缺點

優點：

有利于基于周期的仿真工具的仿真；

有利于靜態時序分析工具的分析，可以綜合出較高的工作頻率；

缺點：

復位依賴于時鐘信號，當時鐘信號出現故障時，系統將無法正常復位；

占用更多內部邏輯資源，邏輯門時延較高：由于多數邏輯器件的目標庫內的D觸發器只有異步復位端口，所以綜合器在綜合同步復位時將在寄存器的輸入端口插入組合邏輯；

2、異步復位的優缺點

優點：

節約內部邏輯資源，設計實現簡單：由于多數邏輯器件的目標庫內的D觸發器都有異步復位端口，所以復位端口不需要設計額外的邏輯資源。

缺點：

復位信號對電路內的毛刺敏感，容易受到外界的干擾，出現頻繁復位現象；

復位信號異步釋放的隨機性可能導致時序違規，當復位信號釋放在時鐘有效沿附近時，觸發器輸出可能處于亞穩態，導致復位操作失??；
