引言

鐵路信號設備在生產、運輸、儲存和運行等過程中會遭遇各式各樣的環境條件,通常要求產品在一些嚴酷的環境條件下能夠安全可靠地工作。為了驗證產品對環境的適應性,確定產品耐環境設計是否符合要求,通常需要進行環境試驗[1]。常見的環境試驗包括恒定濕熱試驗、低氣壓試驗、振動沖擊試驗、鹽霧試驗、防潮防水試驗等。其中,振動、沖擊試驗是環境試驗中較為重要的項目,能否通過振動、沖擊試驗直接影響著產品的使用可靠性。

聯鎖機柜是地鐵信號系統中的基礎設備,通常安裝在設備集中站的地面信號室中,屬于室內設備。與車載設備和軌旁設備不同的是,室內設備距離軌道較遠,一般對室內設備的抗振動沖擊能力不做要求。

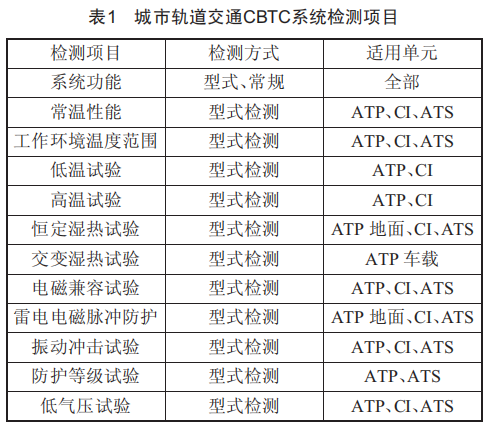

隨著行業內部對城軌信號產品的可靠性越來越重視,對聯鎖設備的環境試驗要求也逐步提高。如表1所示,在2019年4月30日國家認證認可監督管理委員會發布的《城市軌道交通裝備產品認證實施規則》中,對城市軌道交通基于通信的列車運行控制系統(CBTC)有了新的要求。其中,規定了ATP(ATO)車載設備、ATP地面設備、CI(聯鎖)設備和ATS設備都應當通過振動沖擊試驗。

本文以聯鎖機柜為研究對象,首先分析聯鎖機柜的內部結構,對聯鎖機柜進行三維建模,在不影響仿真結果的基礎上,對三維模型進行適當簡化并建立有限元模型,并進行模態分析,得出聯鎖機柜的各階模態和振型。其次,參照GB/T 32347.3—2015《軌道交通設備環境條件第3部分:信號和通信設備》,將相應振動參數輸入到有限元模型中模擬現實環境進行隨機振動分析,并針對分析出的機柜薄弱環節進行優化。最后,通過優化前后仿真分析結果對比得出相應結論。

1機柜建模

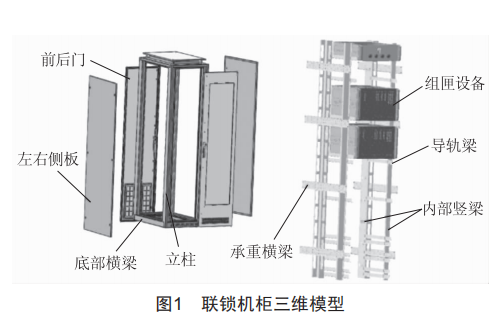

聯鎖機柜三維模型如圖1所示,由圖可以看出,機柜外部箱體由上下橫梁、4根立柱、左右側板和前后門組成。機柜內部由8根承重橫梁、4根豎梁、若干導軌梁組成。其中,8根承重梁固定在機柜外部箱體的4根立柱上,其余豎梁和導軌梁與外部箱體沒有直接接觸,4根豎梁固定在6根承重梁上,導軌梁固定在4根豎梁上,導軌梁用于承載組匣。

當機柜工作環境有振動發生時,振動由兩個路徑傳至聯鎖設備組匣。第一條路徑:振動由機柜底部橫梁傳入整個機柜,底部橫梁將振動傳至4根立柱,4根立柱傳到8根承重梁,8根承重梁傳到4根豎梁,再由4根豎梁傳至各個導軌梁,最終由導軌梁傳至組匣。

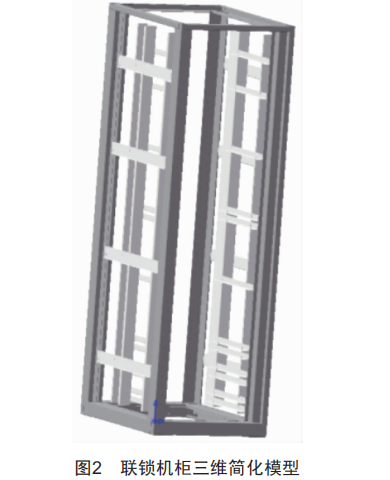

第二條路徑:由于組匣前面用皇冠螺釘直接固定在機柜前面2根立柱上,所以振動可由前面2根立柱直接傳至組匣。由此可知,振動的主要傳播路徑為機柜各橫豎梁,本次分析主要關注振型,非振動主要傳播路徑對振型影響不大,為了提高計算效率,在后面模型簡化時可將兩側蓋板、上下蓋板等非振動主要傳播路徑零件去除。同時,聯鎖設備組匣一般重量為20~25 kg,不裝設備的空機柜重量為100 kg左右,遠大于聯鎖設備組匣重量,由模態疊加理論可知,固有頻率與質量成反比,質量越小,一階固有頻率越大,若只關注聯鎖機柜的低頻振型,組匣的模態不會對聯鎖機柜整體低頻振型有太大影響。所以在后續分析過程中,可以忽略聯鎖設備組匣。最終簡化后的分析模型如圖2所示。

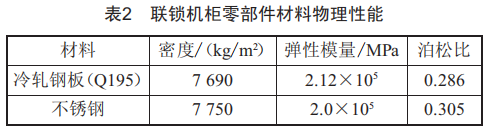

材料方面,為了貼近真實情況,機柜外部立柱和橫梁部分選用的是不銹鋼,機柜內部各橫豎梁選用的是冷軋鋼板。經查表,添加的材料屬性如表2所示。

機柜整體采用單元solid45劃分,模型采用自由劃分網格方法,總共劃分了79 228個solid45單元,網格尺寸為40 mm,其有限元模型如圖3所示。由于機柜是直接固定在地面上,因此約束機柜底面四角的全部自由度作為邊界條件。

2機柜模態分析

在模態分析中,結構的無阻尼動力學方程為:

由式(3)可知,模態分析問題轉化為特征值提取問題,式中w為方程的特征值,開方得到結構的模態頻率,與特征值相對應的特征向量即模態振型,此方法也稱為“模態提取法”[2]。

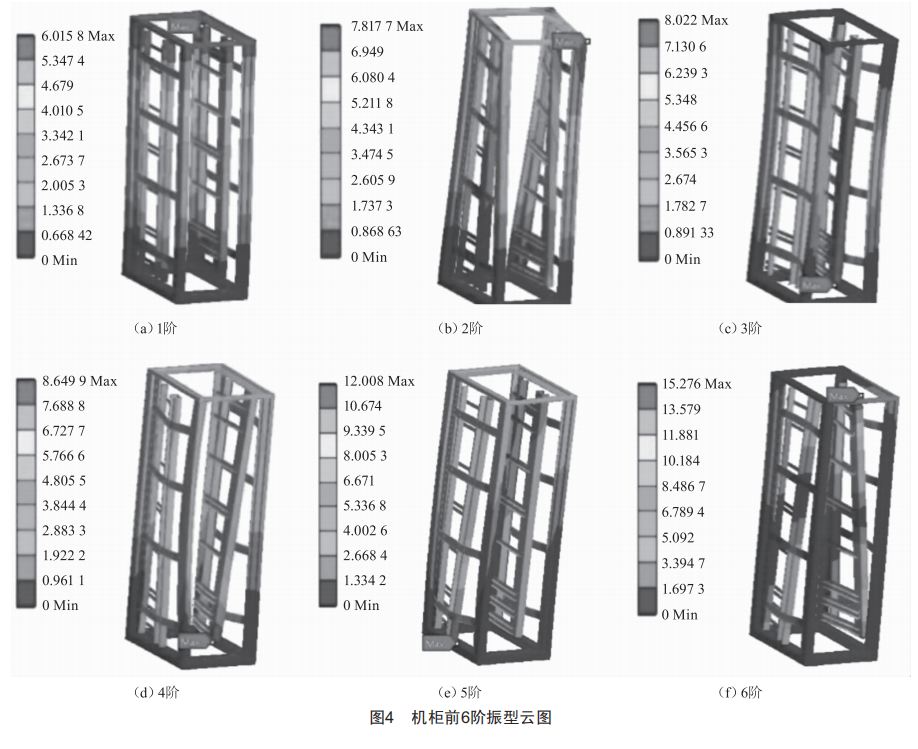

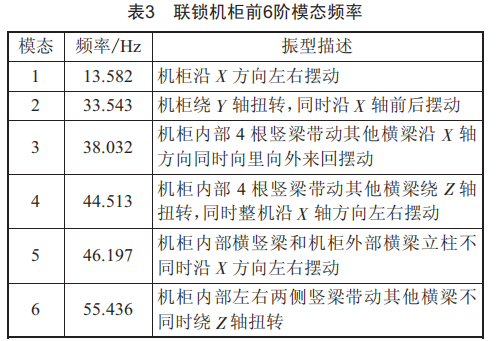

采用Block Lanczos模態提取法對聯鎖機柜有限元模型進行求解,前6階模態頻率結果如表3所示,前6階振型云圖如圖4所示。

3隨機振動分析

振動波形雜亂無規律且無法預先確定某一時刻的瞬時值的振動被稱為隨機振動[3]。汽車在顛簸路面上行駛、建筑在風中或地震中產生的振動、飛機在飛行時產生的振動、船舶在海浪中的振動、火車行駛在鐵軌上的振動等都是隨機振動。一般隨機振動用在一定時刻的平均值、均方值、概率密度函數、功率譜密度來表達。

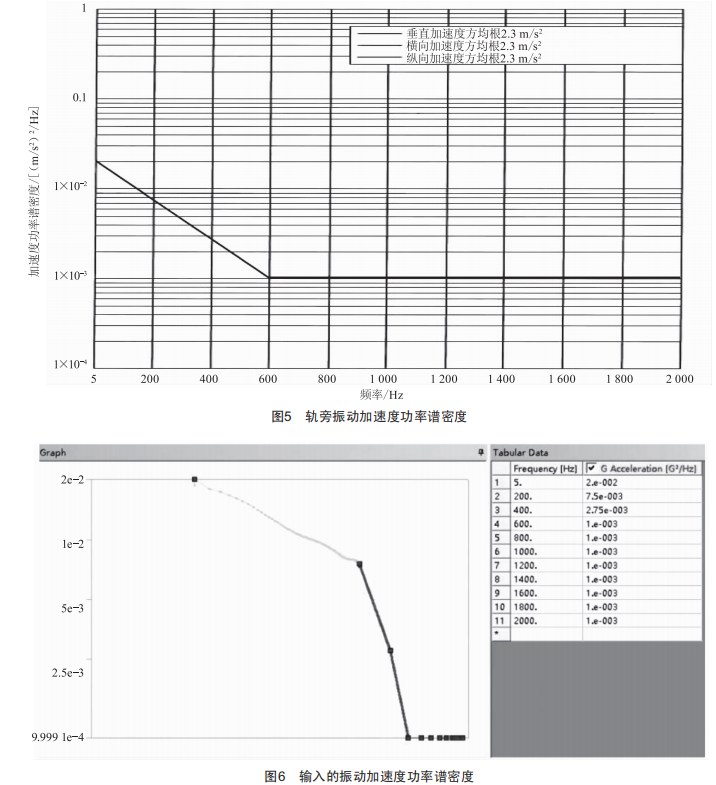

2015年12月31日發布的國標GB/T 32347.3—2015《軌道交通設備環境條件第3部分:信號和通信設備》中描述了軌道交通設備在鋼軌上、軌枕上、道床上、軌旁(距離最近的鋼軌1~3 m)4個位置受到的3個方向振動功率譜密度。由于國標中沒有規定室內設備應受到的振動功率譜密度,且室內設備受到的振動必定比軌旁設備小,所以選取國標中軌旁設備的振動標準對聯鎖機柜進行分析。國標中描述的軌旁功率譜密度如圖5所示。

根據軌旁振動加速度功率譜密度,將功率譜密度數據提取出來輸入到有限元模型中,并將3個方向的振動功率譜密度施加到機柜底部與地面接觸位置,作為邊界條件。輸入的功率譜密度如圖6所示。

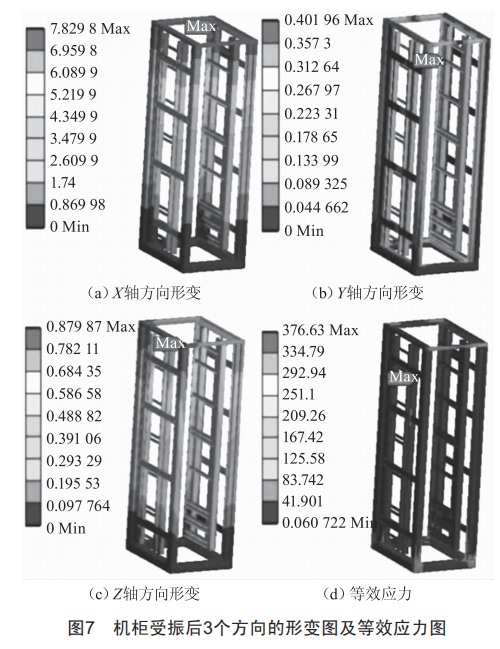

設定好輸入?yún)?shù)和邊界條件后,對聯鎖機柜進行隨機振動求解。聯鎖機柜經受隨機振動后3個方向的形變和等效應力如圖7所示。

由圖7可以看出,機柜在經受X方向左右振動和Z方向前后振動時,整個機柜變形最大的位置為機柜頂部,說明在整個隨機振動過程中,機柜頂部振動X方向和Z方向較為劇烈。機柜在經受Y方向垂直于地面上下振動時'機柜的振動變形主要集中在機柜內部各導軌橫梁上,說明在整個隨機振動過程中,導軌梁在Y方向振動較為劇烈。由此可以得出'機柜頂部和機柜內部各導軌梁為隨機振動中的薄弱環節。在今后機柜振動方面的設計中,需要注意以下兩點:一是要加強機柜頂部強度,提升機柜頂部X方向和Z方向的抗振性能,防止在隨機振動過程中出現損壞;二是要增強機柜內部各導軌梁Y方向的強度,導軌梁作為支撐聯鎖設備組匣的緊固件,其振動情況直接影響著聯鎖設備的使用可靠性,必要時需增加導軌梁用來限制組匣的Y方向振動。

4機柜優化

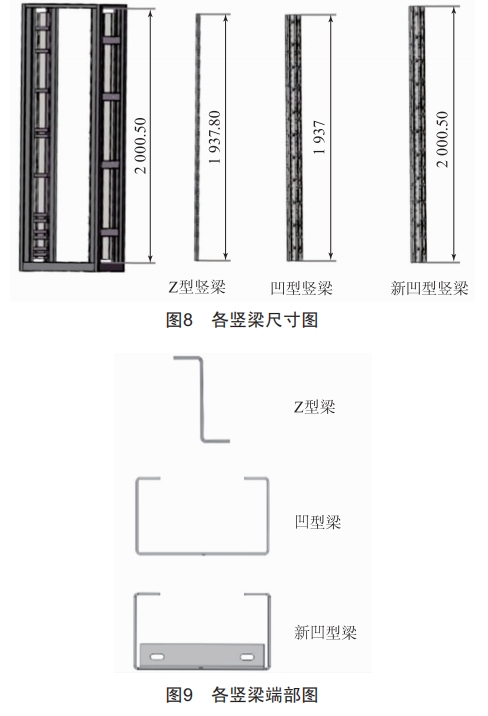

原聯鎖機柜內部4根豎梁,分別為2根Z型豎梁和2根凹型豎梁,其中Z型豎梁高1 937.8 mm,凹型豎梁高1 937 mm,機柜上下橫梁間距2 000.5 mm,Z型豎梁和凹型豎梁通過承重橫梁固定在機柜框架上,均未與機柜上下橫梁有直接接觸。根據本文第3章中對聯鎖機柜的模態分析可知,機柜內部的Z型梁和凹型梁均為振動過程中的薄弱環節,建議與機柜上下橫梁建立固定約束并增強其抗振性能。因此,對凹型梁進行優化設計,將凹型梁的高度增加至2 000.5 mm,在凹型梁兩端增加兩片折彎固定端板,并在固定端板上開孔,通過螺釘緊固在機柜上下橫梁上,豎梁的尺寸和豎梁端部如圖8和圖9所示。由于凹型梁在結構上抗彎扭能力要優于Z型梁,所以將機柜內部豎梁布局由2根Z型豎梁、2根凹型豎梁替換為4根凹型豎梁,以提高機柜內部豎梁的抗振性能。

將優化后的豎梁適當簡化裝配到機柜有限元模型中,并對優化后的機柜有限元模型進行模態分析和隨機振動分析,其仿真分析結果如圖10所示。

由圖10中振型圖可以看出,前6階模態的振動方式和振動方向與優化前機柜大體相同,不同的是,優化后機柜振動劇烈的部位不再是機柜內部4根豎梁,而是機柜后側2根立柱,這是由于機柜內部豎梁強度加強且豎梁布局整體偏前部。

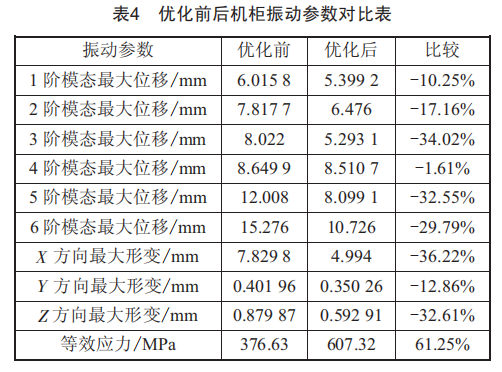

優化前后機柜振動最大位移和隨機振動3個方向最大形變對比如表4所示。

由表4可以看出,優化后的機柜較優化前在抗振性能上有顯著提升。其中,前6階模態振動最大位移較優化前均有所減小,其中第3階、第5階和第6階模態的振動最大位移降低較多,比優化前分別降低了34.02%、32.55%和29.79%。通過觀察第3階、第5階和第6階模態振型可以發現,機柜內部4根立柱正是振動的主要參與環節,說明此優化方案的方向是正確的。從表4中最大形變數據可以看出,在隨機振動過程中,優化后的機柜較優化前3個方向的最大形變均有所減少,說明優化后的機柜抗振性能更好。表4中等效應力增加是因?yàn)閼?yīng)力集中所致,應力集中的位置主要為優化后的凹型豎梁新增端板折彎處,在后續設計中,應盡量解決該應力集中問題,以防折彎處開裂。

5結論

本文首先通過對聯鎖機柜架構的分析,將機柜三維模型做了適當簡化,建立了聯鎖機柜有限元模型并進行了模態分析。通過分析各階振型,得出了機柜頂部和機柜內部4根豎梁為振動過程中薄弱環節,建議在設計階段注意不要將重要設備放置在頂層,頂層只放置重量較輕的組匣設備,最好空置,重量大的設備越往下放置越好,同時在機柜框架設計和橫豎梁布局設計時注意最好將機柜內部4根豎梁與機柜外部上下橫梁固定,以減弱4根豎梁的振動。

其次,將國標中提供的軌旁振動數據輸入到有限元模型中對機柜有限元模型進行了隨機振動分析,得出并分析了聯鎖機柜經過隨機振動后的3個方向形變及等效強度。發現在隨機振動過程中,機柜的頂部和機柜內部導軌梁為振動過程中的薄弱環節。機柜的頂部在X方向(左右)和Z方向(前后)振動較為劇烈,機柜內部的導軌梁在Y方向(上下)的振動較為劇烈。建議在今后機柜振動方面的設計中,要加強機柜頂部強度,提升機柜頂部X方向和Z方向的抗振性能,同時要增強機柜內部各導軌梁Y方向的強度,必要時需增加導軌梁用來限制組匣的Y方向振動。

最后,按照模態分析和隨機振動仿真的分析結果,對機柜內部的豎梁布局和凹型梁結構進行優化,并對優化后的機柜有限元模型進行了模態分析和隨機振動仿真。將優化前后機柜的振動參數進行對比,發現優化后的機柜在抗振性方面有所提升,進一步驗證了優化方向的正確性,可為后續結構優化指明方向。
