SIG Mesh協議具有低功耗、低成本、組網便捷、抗干擾能力強等優點，每個Mesh節點可直接與智能手機相互通訊，Mesh去中心化的組網方式使得物聯網每個節點都可以作為操控平臺，因此特別適用于智能家居物聯網應用場景。此外Mesh采用的信息加密技術保證了物聯網傳輸信息的安全性。

Mesh燈控解決方案采用國民技術新一代高性能、超低功耗的藍牙5.1芯片N32WB031作為主控芯片，實現語音燈控、APP燈控等功能，并支持亞馬遜Alexa直連燈控等功能。國民技術可提供Mesh燈控硬件設計參考和產測方案。

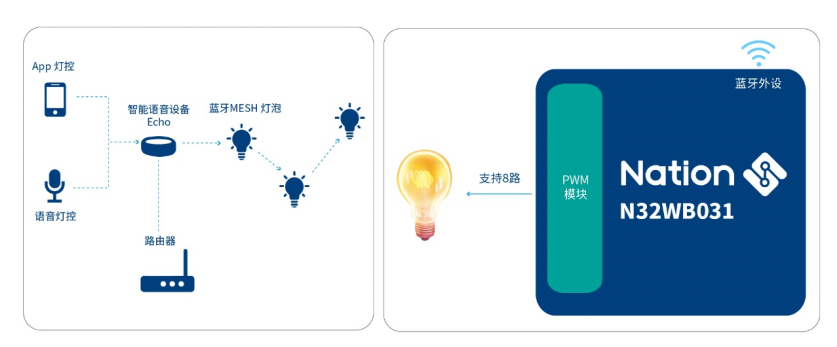

基于N32WB031的Mesh燈控方案

1.方案技術特點

基于N32WB031系列實現的Mesh燈控方案具有如下功能特性：

?支持標準SIG Mesh

?支持Alexa直連

?配網數據預燒錄，快速配網

?支持Relay、Proxy節點類型

?支持8路PWM輸出，支持RGB和色溫調節

?支持OTA空中升級

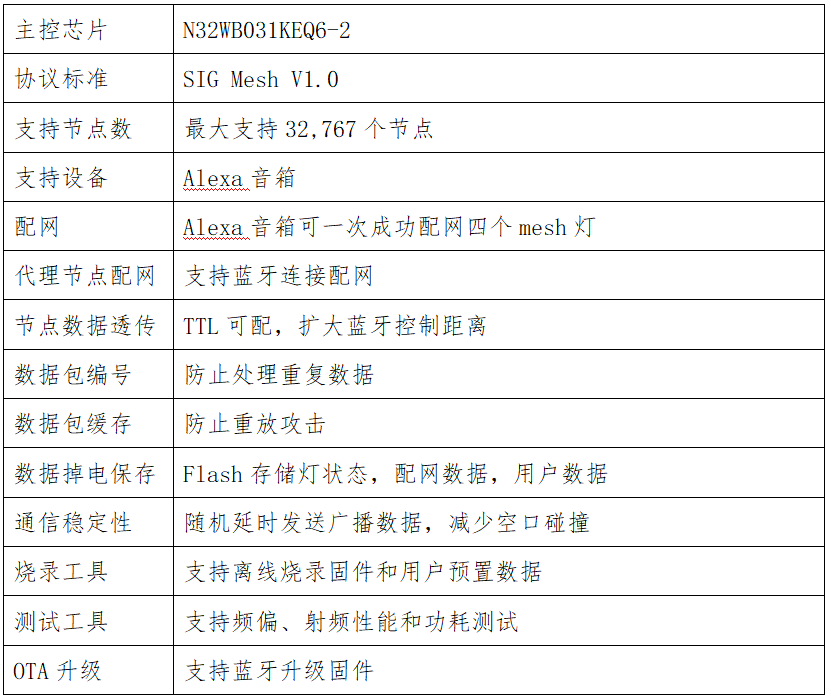

2.方案技術規格

3.N32WB031在Mesh燈控應用中的優勢

N32WB031系列藍牙芯片豐富的資源和出色的性能指標可滿足Mesh燈控的各項功能需求，芯片的各項功耗指標顯著優于其他方案。

?多信道藍牙廣播，減少信道干擾，廣播間隙、信道、數據動態配置

?優化數據發送時間，減少BLE數據包碰撞機率

?大容量節點個數，BLE Mesh支持同網絡下最大32,767個節點

?高性能射頻，增加點對點間通信、控制距離

?硬件AES加密，減少加密開銷，提高運行效率

?配網使用ECC非對稱加密，使網絡更加安全

?具有黑名單機制、密鑰更新機制、防重放攻擊機制等多種安全機制，可確保網絡持續安全可靠

4.N32WB031應用方案開發

N32WB031芯片用于Mesh燈控解決方案開發時，其Mesh協議棧位于ROM，F(xiàn)lash空間幾乎都可留給客戶程序使用；芯片采用的四線Flash使得代碼執行效率高；芯片外設通用，開發簡單；Mesh協議棧成熟，目前客戶已批量出貨。

N32WB031具有豐富的外設接口，在各行業領域用途非常廣泛。除了Mesh燈控，N32WB031還可應用于個人儲能、BMS，水表、電表、燃?xì)獗恚约拌F塔、電梯控制等工業與能源應用場景，藍牙KEY、可穿戴設備、電子煙、電容筆、兩輪車報警器、智能門鎖、IPCAM、藍牙語音遙控器、資產標簽、電子價簽、血壓計、按摩儀等金融、消費及健康醫療應用場景，以及洗衣機、干衣機、ETC、無感解鎖等家電和汽車周邊應用場景。

N32WB031完備的應用開發生態包括開發評估板與開發工具軟件等軟硬件開發工具，中英文文檔資料齊全，包含產品簡介、數據手冊、用戶手冊、開發板設計源文件(含原理圖/PCB/BOM)、硬件設計指南、 SDK、固件升級使用指南、產品測試報告 (含BQB DID、ROHS報告、手機兼容性報告)。

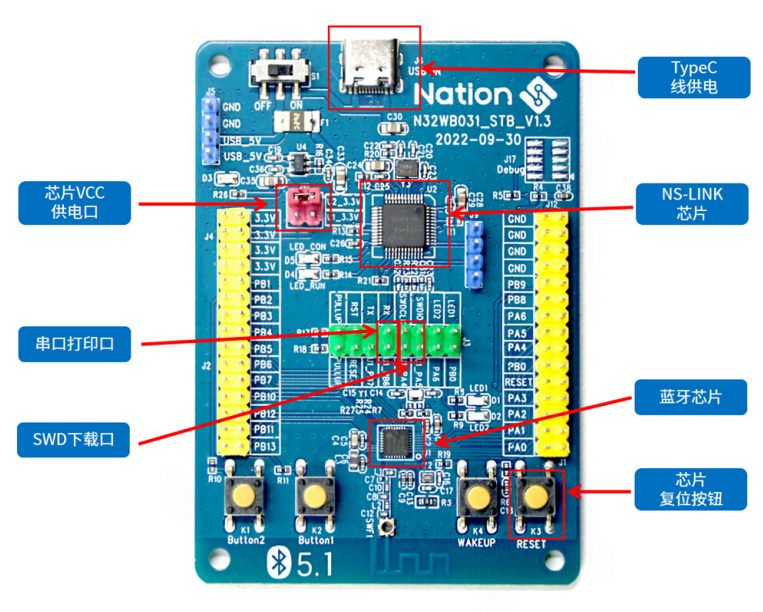

N32WB031_STB_V1.3開發板

N32WB031的SDK開發工具包中還提供有多種開發例程，幫助用戶快速上手進行各種應用開發。

SDK (1.3.3版本)提供的開發例程如下：

?藍牙從機(Slave)例程，含3從例程

?藍牙主機(Master)例程，含主從切換、3主、一主一從例程

?固件升級例程及配套上位機工具

?認證例程 (覆蓋BQB測試、FCC/CE/SRRC認證測試)

?通用外設例程

N32WB031芯片目前已獲得大批量應用，產品開發套件資料可從國民技術官網或資料下載服務器下載。國民技術可提供Mesh燈控硬件設計參考和產測方案，更多的詳細技術信息，可聯系國民技術或各授權代理商獲取。
