二極管兩端的電壓隨著流過它的電流的對數而增加，如二極管方程所定義：

I F ? I 0 · exp( eV F / kT )

其中 I F 是正向電流

I 0 為反向飽和電流

e 是電子電荷 (1.602 × 10 -19 C)

V F 是正向電壓

T 是溫度 (K)

k 是玻爾茲曼常數 (1.380 × 10 -23 J/K)。

(這是一個略微精簡的工程師版本;有關完整作品和有用的鏈接，請參閱參考資料 1。)出于我們的目的，我們可以從中提?。?

V F ∝ log I F 在給定溫度下。

現在，分流一個帶有儀表運動的二極管。在非常低的電流下，當電流流過它而不是二極管時，它將顯示微安，而在高電流時，它將顯示二極管兩端的電壓，從而顯示電流的對數(將二極管視為自適應分流器)。因此，米刻度的底部是合理的線性，頂部是足夠的對數，中間是過渡的，而整體非常有用。

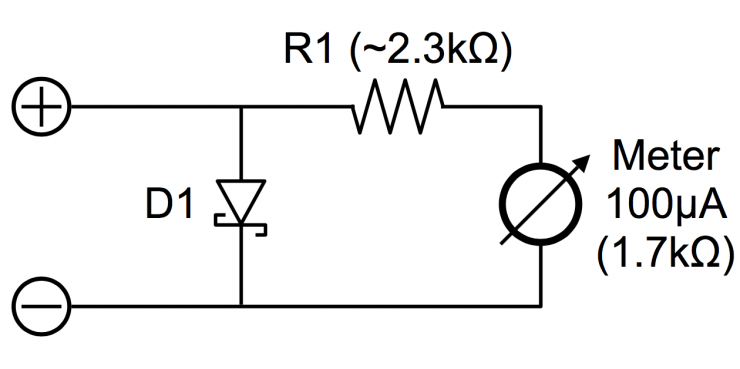

使用肖特基整流器、100μA/1.7kΩ 儀表和合適的串聯電阻， 可以在單個范圍內監控 10μA 至超過 100mA 的電流，指示速度僅受儀表彈道學的限制。

圖1

任何這么簡單的東西通常比組件有更多的問題!除了繁瑣的校準程序(下文詳述)外，該電路還有兩個主要缺陷：串聯電壓降和溫度穩定性。二極管將下降至 400mV，因此在監測時請使用新的或充滿電的電池，否則您的 UUT 可能會發現電池電量不足?；蛘撸瑢⑵湟暈橐环N方便的低電量檢測功能，可能會添加一個短路開關。

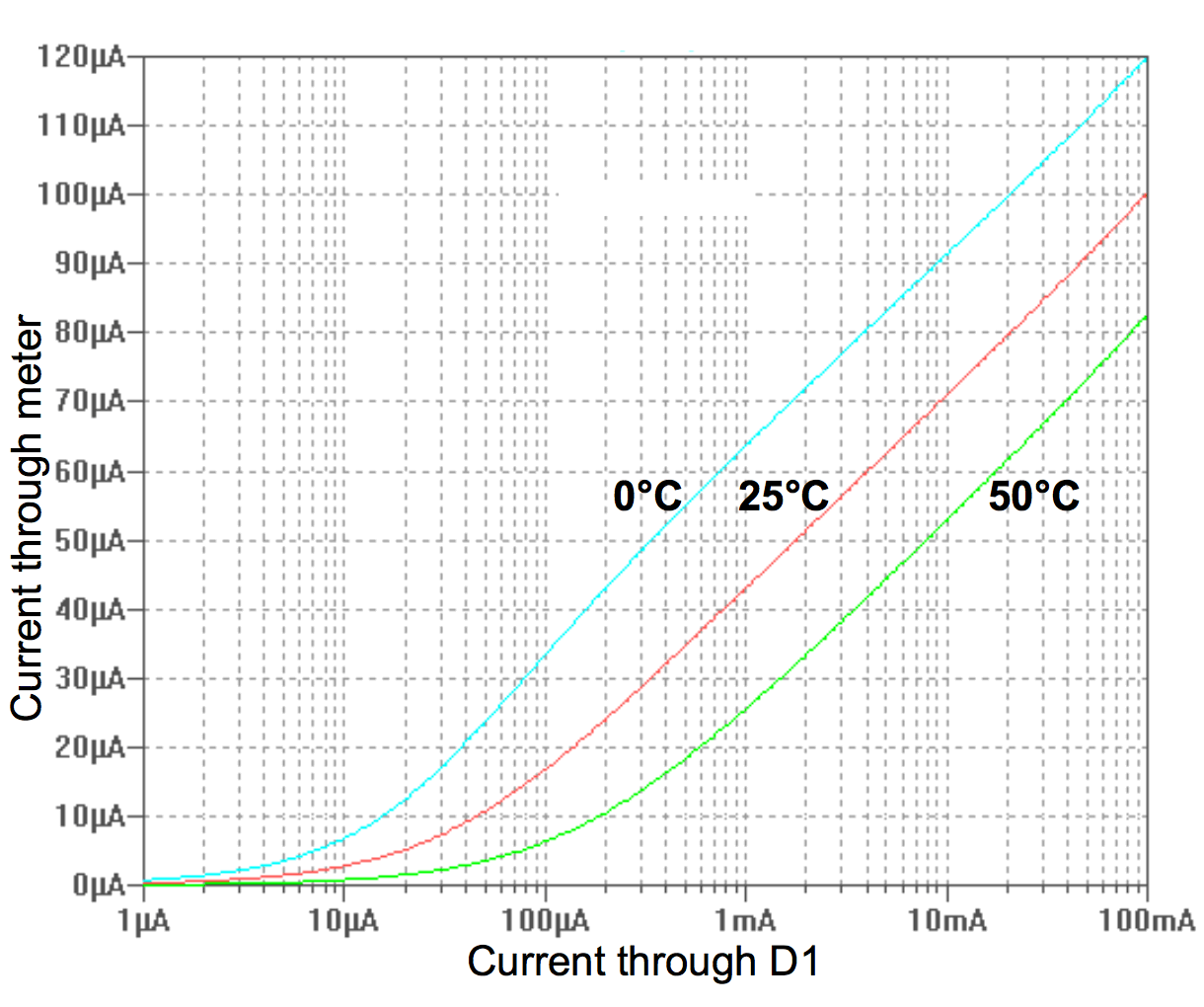

在刻度的底部，幾乎所有電流都流過儀表，測量溫度系數很低，受限于儀表運動的機械和磁性溫度系數。但是，在更高的電流下，我們看到二極管兩端的電壓當然會降低約 2mV/K，正如二極管方程所預測的那樣。這不僅會影響對數定律的斜率，還會影響我們的線性到對數轉換點。此外，儀表繞組構成了總串聯電阻的重要組成部分，銅在室溫下的 TCR 為 +3930ppm/K。產生的偏轉與電流曲線如圖2所示 適用于溫度為 0°、25° 和 50oC 的 1N5817。這些說明了機芯的 TCR 以及二極管的溫度系數，但忽略了后者的任何自熱效應。在相當恒定的溫度下沒有實際問題。

圖 2

主要在 D1 中的自熱也不是真正的問題。假設有 100mA 電流流動，D1 下降 400mV：即 40mW。根據其數據表，DO-41 1N5815 具有 50K/W 的基本熱阻 - 具有較長的引線和大量的散熱銅。將這些數字放在一起表明，在 100mA 時，結僅上升 2o，相當于 V F降低 約 4mV，或滿量程誤差約 1%。盡量保持二極管的引線短且熱質量高。注意可能在開啟時的高瞬態電流，因?yàn)檫@些會導致錯誤，直到結再次冷卻。

圖 3

圖 3中的改進版本 通過添加一個與儀表運動串聯的額外二極管來消除溫度系數;其曲線如圖4所示。請注意，現在刻度的大部分是對數的，額外的二極管有效地抑制了初始的線性區域。然而，二極管的選擇現在至關重要，因?yàn)? D2 的正向電壓應該比 D1 略低，但在其他方面具有匹配特性。令人困惑。

圖 4

LTspice 來救援!我偶然發現了 D1 的 10MQ060N 和 D2 的 BAT54 的組合——這是我模擬的第一對。兩者都很便宜，可用，并且由 LTspice 本地建模，因此推薦它們。一對 10MQ060N 的工作方式幾乎相同(但一對 BAT54 則不然)。其他設備的組合大多顯示更差的溫度變化和更扭結的跡象，因此在構建之前先建模。如果儀表的靈敏度和電阻合適，R1 可以省略。將 D1 和 D2 熱耦合在一起，因此它們將隨著溫度相互跟蹤。

硅PN結二極管一般有很直的(log I F)/V F 關系;肖特基沒有。這是由于它們的結構本身具有較高的串聯電阻，導致該定律在非常低的電流下變得比對數更線性，并且通常還具有控制電位梯度的保護環，可以形成與肖特基結并聯的 PN 二極管本身，從而在高電流下軟化曲線。所以在實踐中，精確的對數定律會隨著電流和設備類型的不同而變化。雖然垃圾箱二極管對于第一個版本可能很好——考慮到該電路不可避免的不準確性——但雙二極管設計需要仔細選擇。參考文獻 2 提供了更多背景信息。

因?yàn)槲矣幸缓斜阋说氖Ｓ噙吘?100μA/1700Ω 指示器，適合 35×14mm 孔徑，所以我使用它們。這種類型非常常見，并給出了緊湊、實用的結果，但它們的結構、線性和單元之間的一致性會讓 Monsieur d'Arsonval 的幽靈哭泣。

圖 5 和圖 6

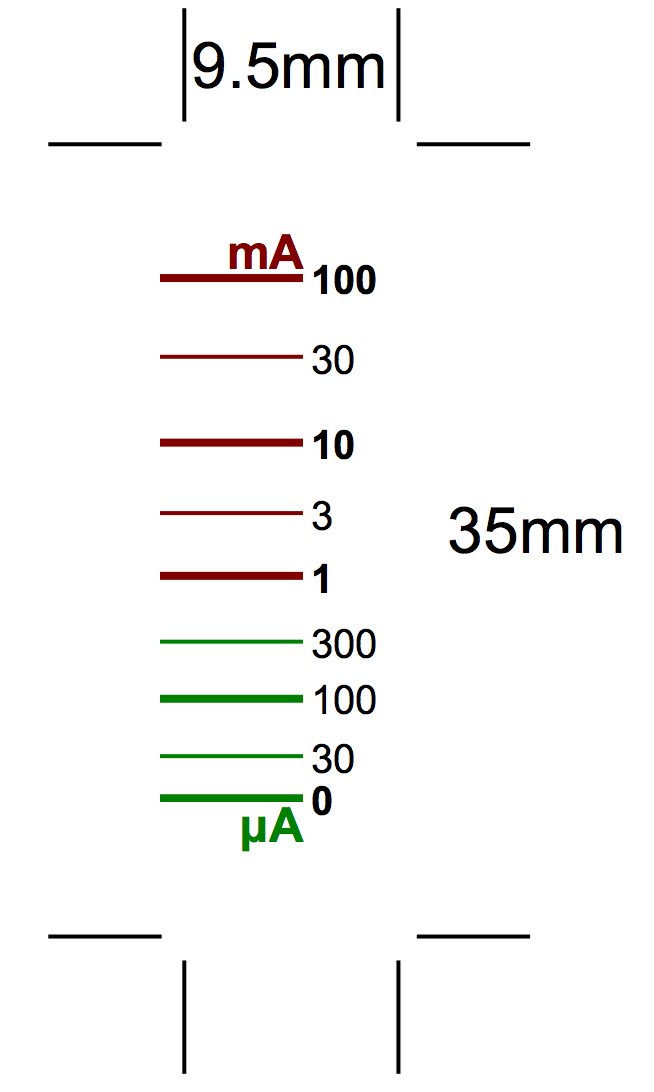

圖 5中使用的校準點 是通過排列監視器、電池、固定和可變電阻器以及 DMM 的串聯組合生成的?，F(xiàn)有的儀表刻度在合適的點上進行標記，然后移除并掃描，掃描被用作最終布局的模板。模擬結果用于生成圖 6的基準點，但結果很好地反映了現實，盡管儀表很糟糕。這些音階可以節省您的時間，但不如從頭開始制作自己的音階那么準確(顯然，其他動作需要不同的音階)。調整 R1 以微調校準(儀表指定為 ±20%)。兩種尺度都考慮了運動的非線性。

請注意，我將其稱為“監視器”而不是“儀表”;對我來說，后一個術語意味著更準確的東西。盡管如此，我現在將這些構建到我的大部分開發甚至生產測試臺中，它們對于發現各種故障和問題非常有用，從短路的電源線到錯誤編碼的上拉引腳。
