紋波及噪聲測試是電源模塊測試項目之一，也是電源模塊測試的重要環節，因?yàn)榧y波噪聲對設備的性能和穩定性有很大影響。通過電源紋波噪聲測試，檢測電源紋波情況，從而提升電源的性能。納米軟件電源模塊測試系統助力紋波和噪聲測試，提升測試效能。

電源模塊紋波及噪聲測試方法

紋波噪聲測試是檢測直流輸出電壓的紋波及噪聲，通常情況下對其標準是：≤輸出電壓的1%。在測試過程中，需要用到交流電源、電子負載、示波器、溫控室等測試設備。

測試條件：各種LINE和LOAD條件及溫度條件，各種輸入電壓、輸出負載(Min.-MAX. LOAD)

注意事項：測試前先設置輸出并聯SPEC.規定的濾波電容，通常為10uF/47uF電解電容，或鉭電容及0.1uF陶瓷電容;頻寬限制依SPEC.而定，通常為20MHz。此外，應避免示波器探頭本身干擾所產生的雜訊。

測試方法：按測試回路接好各測試儀器、設備、待測品，測試電源在各種LINE和LOAD，及溫度條件下的紋波和噪聲情況。

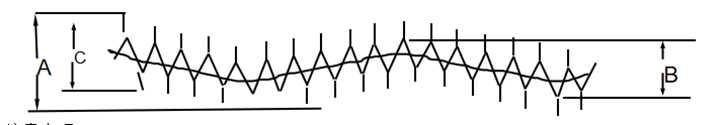

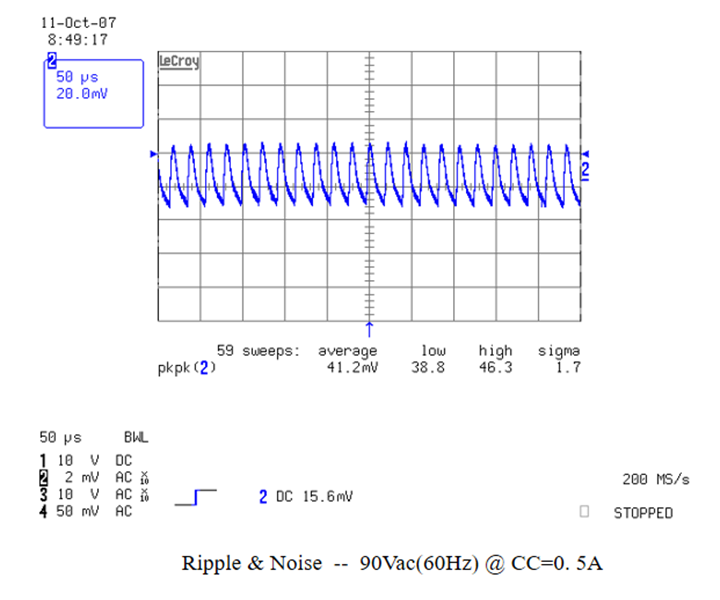

下圖是一個典型的輸出紋波和噪聲，其中A：紋波和噪聲 B：紋波 C：噪聲

電源模塊測試系統助力紋波噪聲測試

1. 封裝各類儀器指令，只需要拖拽指令便可以完成工步流程搭建，搭建速度快。

2. 兼容性強，除了可以測試電源紋波、噪聲，其它電源指標均可測試。該系統還兼容2000+測試儀器型號，每個儀器型號都有對應的封裝指令。

3. 該系統可程控，并且支持RS232、LAN、USB、GPIB等程控接口。互聯網和局域網都可以，隨時隨地測試，移動端隨時監控測試數據。

4. 批量測試，且支持多工位擴展，極大提高測試速度。

5. 強大的數據處理系統，自動采集、匯總測試數據，并對數據進行多維度、多層級分析，并以圖表形式展現，數據情況直觀可見。該系統還可生成并導出數據報告，報告模板多樣，可自由選擇。

一般來說紋波是有百害而無一利的，紋波的危害主要有以下幾點：

a.電源中攜帶的紋波會在電器上產生諧波，降低電源的使用效率;

b.較高的紋波可能會產生浪涌電壓或電流，從而導致電氣設備運行不正?；蚣铀?

設備老化;

c.在數字電路中紋波會干擾電路邏輯關系;

d.紋波還會給通信、測量和計量?jī)x器、儀表帶來噪音干擾，破壞信號的正常測量、計量，甚至損壞設備。

所以在制作電源的時候，我們都要考慮將紋波降低到百分之幾以下，對紋波要求高的設備要考慮把紋波降低到更小。

電源紋波的測量方法通常分為兩大類，一類是單獨電源的鑒定，另一類是產品的調試測量。

在電源行業和電源用戶對電源鑒定時，要求選擇在室內(20℃左右)進行，濕度應小于80%，周?chē)鷮?duì)測量有影響的機械震動及電磁干擾最小，標準儀器與被檢電源應在以上的測試環境下放置24小時以上。

對于純電源來講，測量電源紋波時，要求在加載時測量，所加負載要使輸出電流大于額定輸出電流的80%以上。

對于低噪聲的純阻性負載或電子負載，還要選擇對應的測量標準。不同的標準就會產生不同的測量結果

紋波電壓可以用絕對量表示，也可用相對量來表示。一般用紋波電壓與直流輸出電壓的比例來評價直流電源的濾波性能，即紋波系數。紋波系數作為評價直流電源的一個重要指標，其計算方法為紋波電壓的有效值與直流輸出電壓的百分比。
