不受溫度變化影響，高精度放大傳感器信號！ROHM開發出零漂移運算放大器“LMR1002F-LB”

時間：2024-01-09 15:03:36

關鍵字：傳感器零漂移運算放大器

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]具有輸入失調電壓9μV、溫度漂移0.05μV/℃的出色性能，有助于工業設備等應用實現高精度控制

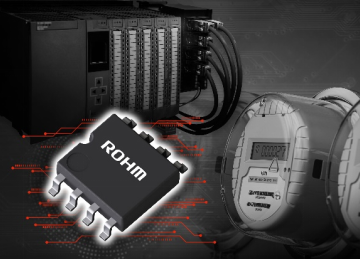

全球知名半導體制造商ROHM（總部位于日本京都市）面向工業設備和消費電子設備領域，開發出將輸入失調電壓*1和輸入失調電壓溫漂*2降至超低水平的零漂移運算放大器“LMR1002F-LB”。作為可高精度放大各種計量設備中的傳感器輸出信號的運算放大器，新產品非常適用于功率控制逆變器等的電流測量用途以及溫度、壓力、流量和氣體檢測等用途。

為了實現可持續發展的社會，車載和工業設備的功能不斷增加，性能日益提升，應用產品的控制精度越來越高。在這種背景下，為了對溫度、壓力和二氧化碳等氣體濃度進行檢測并形成數據，使用傳感器進行環境監測的應用增加。然而，傳感器的信號很微小，需要通過運算放大器進行放大，比如用失調電壓為1mV的通用運算放大器將傳感器信號放大1000倍時，失調電壓也同樣會變?yōu)?,000倍，因此運算放大器輸出的信號將會產生1V（1,000mV）的電壓誤差。另外還有一個問題，輸入失調電壓溫漂會隨著溫度和時間的推移而變化，而這種溫漂很難在應用產品端進行校正。對此，ROHM利用多年來積累的模擬電路技術優勢，開發出可以解決這些課題的零漂移運算放大器。

新產品是采用斬波方式*3的ROHM首款零漂移運算放大器。以往低失調電壓運算放大器的輸入失調電壓最高為150μV，而新產品的輸入失調電壓最高僅為9μV，降幅達94%。這將不再需要調整輸入失調電壓所需的外圍元器件和軟件，有助于減少設計工時和降低成本。另外，在－40℃～＋125℃的工作溫度范圍內，輸入失調電壓溫漂最大僅為0.05μV/℃，是ROHM運算放大器中溫漂最低的產品。由于新產品可以在不受溫度等環境變化影響的前提下準確地放大傳感器信號，因此有助于對工廠中運行的工業設備等進行高精度控制。其電源電壓范圍寬達2.7V～5.5V，而且還支持軌到軌輸入輸出*4，因此適用于眾多工業設備應用。

新產品已于2023年11月開始以月產100萬個的規模投入量產（樣品價格1,100日元/個，不含稅）。前道工序的生產基地為ROHM Hamamatsu Co.,Ltd.（日本濱松市），后道工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。另外，新產品已經開始通過電商進行銷售，通過Ameya360、Sekorm、Right IC等電商平臺均可購買。

未來，ROHM將致力于提高零漂移運算放大器的性能，并繼續擴大產品陣容。同時，將持續致力于改進運算放大器在低噪聲、低失調電壓、節能和擴大電源電壓范圍等方面的性能，滿足車載和工業設備市場的需求，并通過提高應用產品的控制精度來助力解決社會課題。

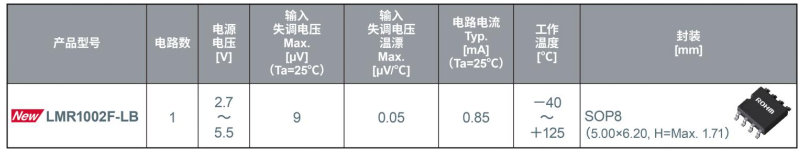

＜產品陣容＞
