在開始使用TinyML時，可能都有一個令人生畏的經歷。隨著時間的推移，機器學習 (ML) 在基于邊緣的工業應用中得到了發展和普及。從傳統意義上來說，選擇合適的神經網絡模型、并對其進行訓練和調整以進行部署，是一個非常復雜的過程。不過，隨著專為TinyML應用而設計的人工智能 (AI)/ML資源的不斷豐富，可以提供的幫助也越來越多。

圖源： NicoElNino/Stock.adobe.com

作者：Mark Patrick，貿澤電子專稿

在本文中，我們將為大家介紹TensorFlow Lite、Edge Impulse和Fraunhofer AIfES在資源有限的微控制器上訓練和部署AI模型時常用的方法。

部署邊緣應用

在工業電機振動監測應用中，開發人員在設計時通常需要使用加速度計，收集數十個不同電機的振動傳感器數據。每個電機都應處于不同的潛在故障階段，這樣開發人員才能收集到具有代表性的數據。同樣，他們需要記錄處于完美工作狀態的電機數據，然后選擇合適的算法。這些算法本質上是幾行代碼，可用于發現偏離完美運行狀態的振動信號的構成規則。開發團隊在不了解各個振動傳感器數據之間關系和復雜性的情況下，訓練算法根據傳感器數據進行預測。因此，所創建的機器學習算法構成了一個系統模型，并可以預測電機運行狀況。要強調的是，雖然ML模型是一種有益的資源，但其推理是基于訓練數據的預測、估計和近似值，而不是精確的答案。

基于網絡邊緣的推理越來越受歡迎，原因有很多。首先，無需將數據回傳至服務器進行推理， 沒有延遲和帶寬成本。同時，由于數據不會被傳輸或存儲在云服務器上，因此不存在隱私問題。為這些邊緣應用選擇的微控制器通常功耗很小，甚至有些還能夠長期使用電池工作，從而降低了安裝復雜性。要知道，許多用于科學推理應用的高性能GPU需要消耗數百瓦的能量，在某些情況下可能達到500W， 而微控制器的典型功耗曲線則為毫瓦甚至微瓦級。

加速開發和部署的資源

隨著在網絡邊緣推理概念的興起，也出現了一些專門為低功耗微控制器設計的資源。

適用于微控制器的TensorFlow Lite

TensorFlow是成熟的ML資源之一。它是Google在2015年開發的一個端到端ML開源平臺，可提供一個由工具、庫和社區資源組成的全面、靈活生態系統。TensorFlow允許開發人員構建和部署各種ML應用，例如科學、醫學和各種商業應用等。

適用于微控制器的TensorFlow Lite的開源代碼庫由Google于2017年推出，旨在滿足人們對在只有數十KB內存的低功耗微控制器上進行推理的日益增長的需求。TensorFlow Lite的核心運行時二進制庫僅占用18kB的Arm® Cortex®-M3處理器內存，并且可運行多種不同的基本神經網絡模型。它不需要操作系統支持、C或C++庫甚至是直接內存分配，可以在“裸機”上運行。其代碼庫用C++ 11編寫而成，需要使用32位微控制器。

適用于微控制器的TensorFlow Lite使用的是TensorFlow訓練環境中針對微控制器優化的轉換模型。適用于微控制器的TensorFlow Lite在Arm Cortex-M系列上得到了很好的支持和廣泛測試，并可移植到其他MCU架構，例如基于Tensilica的Espressif ESP32系列和Synopsys ARC處理器內核系列。

除了適用于微控制器的TensorFlow Lite，還有一組可用于Android、iOS和Linux嵌入式單板計算機（如Raspberry Pi和Coral Edge TPU）的TensorFlow Lite優化代碼庫資源。

下面列出了適用于微控制器的TensorFlow Lite的工作流程（來源：tensorflow.org）：

訓練模型：

生成適合目標設備并包含支持操作的小型TensorFlow模型。

使用TensorFlow Lite轉換器轉換為TensorFlow Lite模型。

使用標準工具轉換為C語言字節數組，以將其存儲在設備上的只讀程序內存中。

使用C++庫進行推斷并處理結果。

Edge Impulse

Edge Impulse為嵌入式微控制器設備提供了一個完整的機器學習培訓到部署平臺（圖1）。Edge Impulse預計將用于全球20,000多個項目，其目標是在最短的時間內讓嵌入式ML項目投入到生產，并將部署時間從幾年縮短到幾周。其重點是使用配備各種傳感器的嵌入式設備，包括音頻和視覺設備，并進行大規模部署。目標設備包括從資源受限的低功耗微控制器到功能更強大的微處理器和CPU，所支持的模型類型包括TensorFlow和Keras。

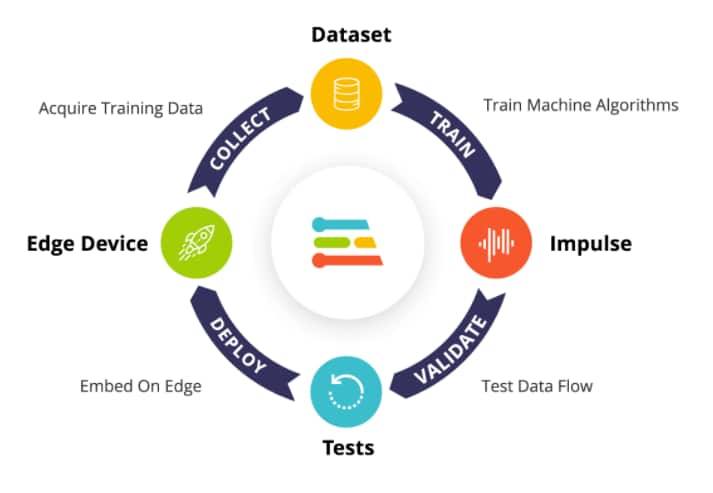

圖1: Edge Impulse — 用于微控制器機器學習開發的完整綜合平臺 （圖源：Edge Impulse）

Edge Impulse的典型ML應用包括工業、物流和醫療保健應用，例如預測性維護、資產跟蹤和監控以及人類和動物感測等。

Edge Impulse遵守Responsible AI Institute的行為準則，要求其用戶簽署一份許可，證明他們的應用不涉及犯罪、監視或國防用途。

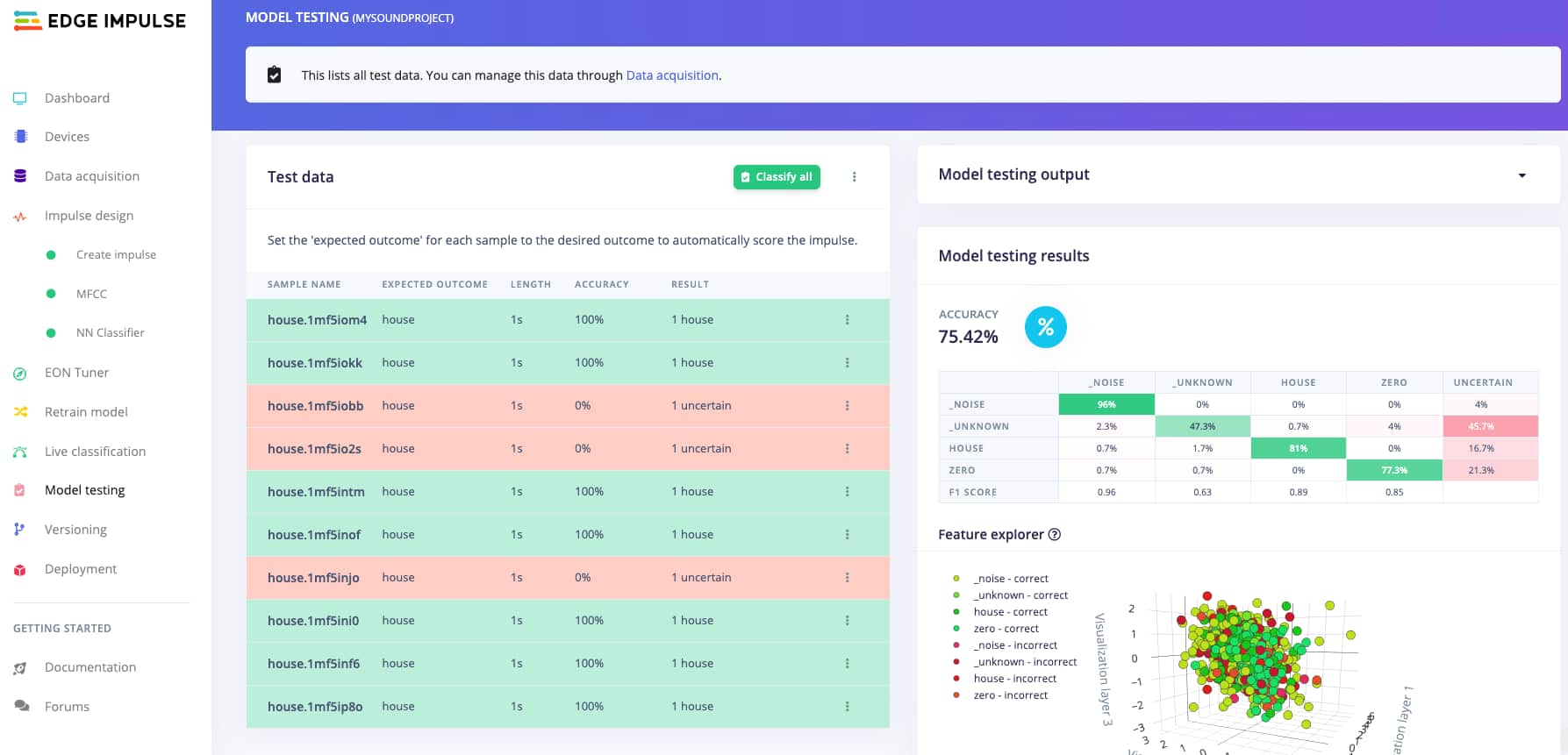

圖2說明了Edge Impulse的模型測試功能。此示例將STMicroelectronics MCU與數字麥克風相結合，目的是識別兩個單詞，即house和zero。模型測試輸出顯示了這兩個單詞、背景噪聲和其他未分類單詞的可能概率百分比。

圖2: Edge Impulse的模型測試功能 （圖源：Edge Impulse）

Fraunhofer AIfES

德國研究機構Fraunhofer開發了一款用C語言編寫的人工智能嵌入式系統 (AIfES) 框架，具有獨立于平臺的庫。AIfES為開源架構，并遵守GNU通用公共許可 (GPL) 協議。它使用標準庫GNU GCC，因而可顯著簡化系統實施，并且?guī)缀蹩梢栽谌魏斡布O(shè)備上運行，包括從8位微控制器到功能更強大的智能手機處理器和臺式計算機CPU等。 此外，還為基于Arduino平臺進行設計的創新人員提供了合適的AIfES庫。

AIfES可免費用于個人項目，而對于商業應用則需要許可協議。

圖3展示了AIfES庫在各種平臺類型上的功能和兼容性。Fraunhofer AIfES庫與TensorFlow、Keras和PyTorch等流行的Python ML框架兼容，在流程上也類似。

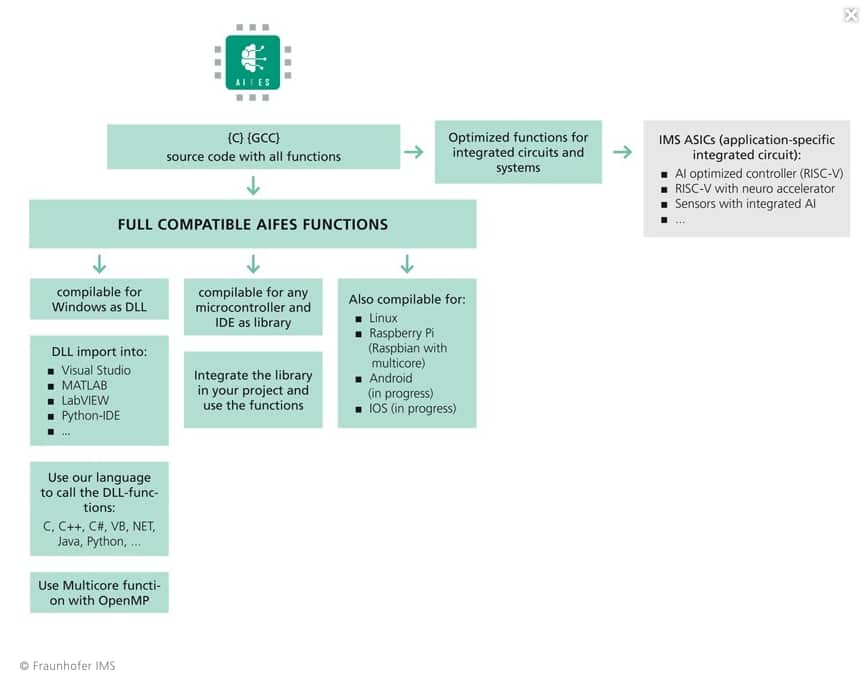

圖3:The Fraunhofer人工智能嵌入式系統 (AIfES) 庫功能 （圖源：Fraunhofer Institute for Microelectronic Circuits and Systems）

TinyML實施的后續步驟

在本文中，我們重點介紹了適合快速開發和部署基于網絡邊緣TinyML應用的三個機器學習庫和平臺。開發用于邊緣部署的嵌入式ML IIoT應用可能是一項艱巨的任務。然而，這些資源和工作流程能夠極大地簡化神經網絡的復雜性，也減少了對深入理解數據科學原理的需求。

我們還需要了解文中所述開發資源支持的各種微控制器平臺和評估套件。這樣，我們就可以借助較少的其他組件、一塊簡單的低功耗微控制器評估板、一個傳感器和上述資源，在不到一個小時的時間內制作出一個TinyML演示項目。
