一、前言

三相逆變是指轉換出的交流電壓為三相，即AC380V，三相電是由三個頻率相同、振幅相等、相位依次互差120度的交流電勢組成。

三相逆變器的定義是將直流電能轉換為交流電能的轉換器，其基本原理就是SPWM，硬件架構為四個功率模塊組成單相、三相橋式電路，橋式輸出至負載間串接低通濾波元件，控制回路具有兩個信號產生源，一個是固定幅值的三角波（調制波）發生器，一個為正弦波發生器，利用三角波對正弦波進行調制，就會得到占空比按照正弦規律變化的方波脈沖列，調制比不同，一個正弦周期脈沖列數等于調制波頻率除以基博頻率）。再用方波脈沖列去控制上述橋式電路，在輸出上就得到了符合要求的正弦電壓電流了。

二、產品應用及工作原理

三相逆變器是電力用大功率逆變電源，主要用于軍隊、通信、工廠和企業不間斷電源系統。

三相逆變器的工作原理是：它包括三個單相逆變開關，每個開關都可以連接到負載端。對于基本控制系統，三個開關的損傷可以同步，以便單個開關在基本O/P波形的每60度處工作，從而創建包括六步線到線O/P波形。

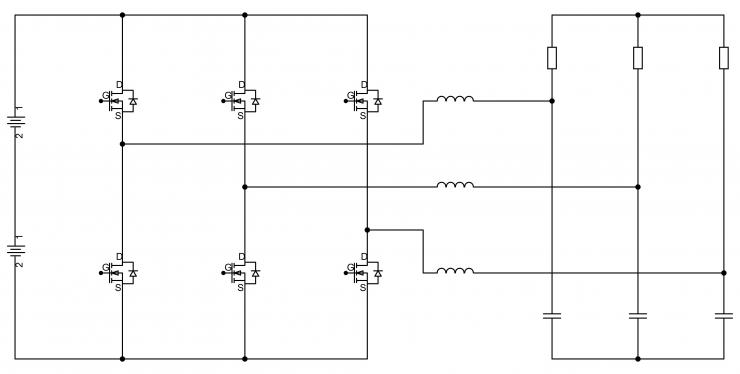

三、典型應用拓撲圖

如上圖所示：其主要作用是將直流輸入變?yōu)槿嘟涣鬏敵?，一個基本的三相逆變器包括3個單相逆變器開關，其中每個開關都可以連接到3個負載端子之一。

四、應用線路及選型

碳化硅（SiC）技術比傳統的硅（Si）、絕緣柵雙極晶體管（IGBT）等技術具有更多的優勢，進而可實現更高的功率密度、可靠性和效率。

三相逆變器使用SiC解決方案，逆變電路的拓撲結構得到簡化并提高了功率密度。

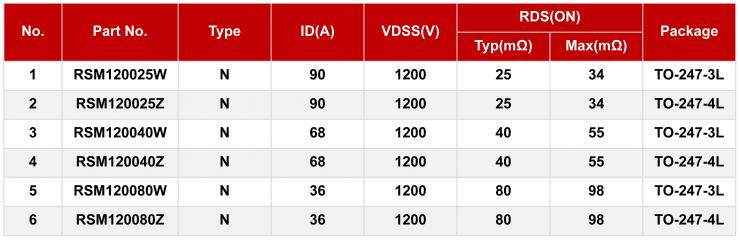

三相逆變器推薦使用瑞森半導體SiC-MOS系列，選型如下：
