引言

“十四五”時期是為力爭在2030年前實現碳達峰、2060年前實現碳中和打好基礎的關鍵時期，必須協同推進能源低碳轉型，加快能源系統調整以適應新能源大規模發展，為應對能源結構的變化和新的市場需求，煤電機組也有必要在運行方式上做出調整[1]。

衡量煤電機組運行靈活性的三個指標性要求為快速啟停、快速變負荷及深度調峰能力。在煤電機組參與調峰運行時，機組所處的運行工況頻繁變化，會對機組運行的可靠性產生一定的影響。本文著重探討了深度調峰運行對660 MW水氫氫汽輪發電機主要部件的影響及靈活性改造對策。

1深度調峰運行介紹

調峰運行屬于正常運行范疇的特殊運行方式，是指發電機組在規定的范圍內，為了跟蹤負荷的峰谷變化而有計劃的、按照一定調節速度進行的出力調整。調峰運行與電力需求密切相關，正常情況下電網的負荷量呈周期性變化，在電力供應充足的情況下，必然存在電網負荷峰谷差，也就必然存在發電機組的調峰問題。

汽輪發電機的調峰運行分為兩種方式：一是受電網負荷峰谷差較大影響而導致發電機組降出力、超過基本調峰范圍（50%~80%）進行調峰的一種運行方式，發電機組出力低于50%，稱為“深度調峰運行”；二是停機熱備用的零負荷至基本負荷頻繁交替變化，稱為“兩班制運行”。我國大部分煤電機組的調峰運行方式屬于前者[2]。

2深度調峰對660 MW水氫氫汽輪發電機的影響

深度調峰運行方式對在役煤電機組的適應性、可靠性和經濟性等提出了更高的要求，以往整個發電行業關注重點在鍋爐運行能力的改造上，實際上，深度調峰運行對發電機也有實質性影響，發電機可靠性面臨著新的挑戰。汽輪發電機做靈活性運行時，其負荷頻繁變化，轉子溫度、定子溫度隨之頻繁變化，長時間如此會對發電機的各部件造成不同程度的影響，對發電機組運行的可靠性造成隱患。

2.1 660 MW發電機結構介紹

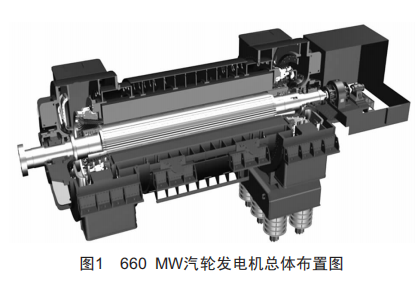

某電廠QFSN-660-2-22型發電機為汽輪機直接拖動的隱極式、二極、三相同步發電機，配有一套氫油水控制系統，采用靜止可控硅，機端變自勵方式勵磁，并采用端蓋式軸承支撐，2008年投運，是目前大型燃煤火電站的主力機組。發電機采用水氫氫冷卻方式，即定子線圈（包括定子引線）直接水冷，定子出線氫內冷，轉子線圈直接氫冷（氣隙取氣方式），定子鐵芯氫冷。660 MW汽輪發電機總體布置圖如圖1所示。

2.2深度調峰運行對定子的影響

發電機長時間深度調峰運行，定子線圈銅線因大電流發熱而產生軸向膨脹，同時定子鐵芯也因磁負荷而產生熱膨脹。線圈導體發熱量與電流的平方成正比，定子繞組和定子鐵芯之間熱膨脹系數不同，同時負荷變化引起的溫度變化速率也差異較大，造成在調峰運行過程中發電機負荷快速增加或減少時，繞組和鐵芯之間的軸向膨脹和收縮量不一樣，在深度調峰運行時，定子電流值大幅變化，溫度隨之產生較大變化，引起軸向膨脹收縮，此時鐵芯磁負荷并無明顯變化，因而產生了銅鐵膨脹差。經常性在這種狀態下運行就容易導致定子繞組端部、引線部位松動。此外，定子繞組電流的變化也會引起相互間電磁力的改變，進而導致繞組振動變化，線棒槽楔松動，特別是在定子繞組端部支撐結構部位和線棒槽口處產生松動和磨損。

定子線圈由內部的銅線和外部包覆的絕緣材料組成，兩種材料熱膨脹系數差別很大。無論是頻繁啟停機的兩班制運行還是深度調峰運行，在負荷快速增加或減少時，絕緣材料與導體之間都會形成很大的剪切應力，主絕緣與銅線之間將產生脫殼，造成電氣性能下降，加速老化。

2.3深度調峰運行對轉子的影響

發電機轉子繞組是調峰運行中要高度關注的部件之一。與定子線圈情況類似，發電機長時間深度調峰運行，轉子也有銅鐵溫差，當負荷調節時，轉子銅線發熱量大幅變化，同時轉軸的溫度只有較小的變化，而且銅鐵線膨脹系數不同，因此轉子銅線會產生相對轉軸的熱脹冷縮[3]。轉子線圈要承受高速旋轉的離心力、啟停應力的大幅變化以及膨脹收縮力的作用，轉子銅線會產生蠕變，因此線圈均采用抗蠕變能力強的含銀銅線制造。即便改善了材料，但頻繁的脹縮仍然使銅線特別是端部頂匣線圈容易因應力蠕變而發生變形，進而可能發展成匣間短路，嚴重時包間短路，必須采取措施。繞組變形常伴隨有槽絕緣磨損、匣間短路、繞組接地等。對于繞組直接冷卻的轉子，當繞組變形量較大時，會引起繞組通風孔錯位甚至堵塞，繞組局部嚴重過熱。當這種過熱引起轉子質量嚴重不平衡時，還會使得轉子振動加大。

轉子經常性盤車會因轉軸撓度的變化，加速線圈間、線圈與絕緣間的磨損，這在大容量柔性轉軸上更容易產生，此外槽楔磨損也會加大。

頻繁啟停機、反復通過臨界、并網等加大了對轉軸的機械損耗，低周疲勞應力可造成轉子金屬結構件上裂紋的產生和擴大。對于轉子齒部、護環和風扇柄等承受應力較大的部件，在正常離心應力上疊加低周應力，會加速材料的疲勞，縮短使用壽命[4]。

2.4深度調峰運行對發電機其他方面的影響

（1）深度調峰運行造成發電機內氫氣溫度變化，從而引起壓力頻繁波動，增大了氫氣泄漏的可能；密封件老化也增加了漏氫的可能。出線套管因電流變化引起導電桿膨脹收縮，增大了密封件老化泄漏的概率。

（2）氫冷發電機運行的常見問題之一是漏油。漏油會降低氫氣的純度，嚴重影響發電機的絕緣效果，使定子線棒槽內和端部固定容易松動，對鐵芯松動也會產生不良影響。發電機調峰運行時，經常性啟停機，增加了機內漏油的風險。

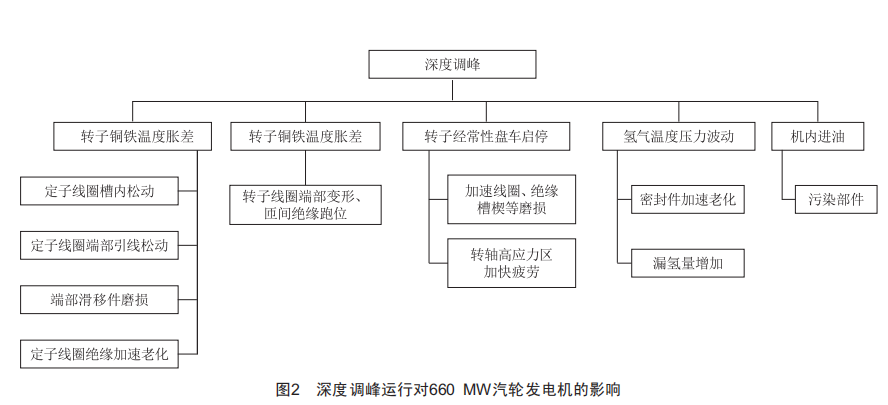

綜上所述，深度調峰運行對660 MW汽輪發電機的影響如圖2所示。

3適應深度調峰運行的措施

燃煤火電機組在深度調峰運行時，會對發電機的各部件造成不同程度的影響，這些問題必須通過實施相應的改造才能解決，以保證機組的安全穩定運行。

3.1轉子端部結構優化及絕緣更新

（1）在轉子汽勵兩端中心環上鉆孔并增加彈簽，將轉子線圈端部結構改進為彈性支撐結構，在中心環與絕緣端環之間預留間隙，保證發電機參與深度調峰運行時，轉子線圈在軸向上可以自由地?zé)崦浝淇s，降低轉子線圈膨脹應力，減少轉子線圈塑性變形的可能性。

（2）將轉子端部絕緣墊塊加長，盡量填滿線包間隙，加強轉子端部線圈的支撐，減少轉子線圈拐角處發生包間短路的可能性，有效防止轉子線圈因變形引起的匣間短路事故發生。再按新產品轉子制造工藝對轉子繞組重新下線裝配，下線過程中對存在變形的轉子線圈進行整形更換。

（3）轉子改造全過程按照新機制造工藝執行，裝配完成后分別進行冷、熱態精細動平衡，可以確保轉子的裝配和平衡質量，排除轉子本身導致振動偏大的影響因素，推動軸系振動問題的解決。轉子改造過程中可同時對轉子集電環進行臥車加工，降低因長期運行后集電環表面平整度（跳動值）、光潔度下降問題帶來的運行風險。

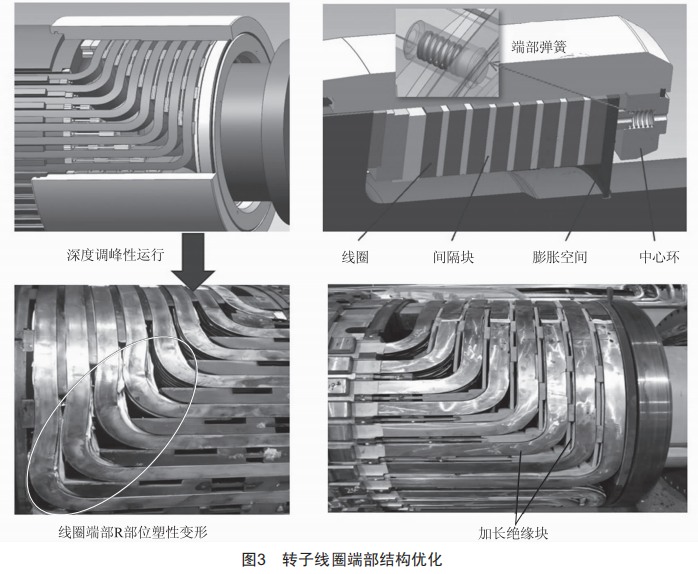

通過升級改造，發電機轉子深度調峰運行適應性會得到提升，能夠有效應對轉子線圈端部變形風險，絕緣系統全面更新，提高了絕緣可靠性，全面提升了發電機設備安全性，降低了電氣故障風險。轉子線圈端部結構優化如圖3所示。

3.2定子線圈槽內固定結構優化

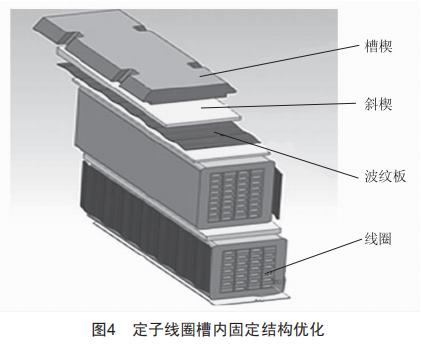

如圖4所示，通過對定子線圈槽內固定結構進行升級改造，采用上下組合式槽楔結構（槽楔+斜楔）與波紋板共同在槽內壓緊定子線圈,強化定子線圈在下線槽內的固定效果,減少槽楔松動,降低靈活性運行造成的故障率；壓縮楔下波紋板的波峰、波谷高度差,將進一步提高發電機適應深度調峰運行的能力。

3.3發電機其他部件優化改造

（1）針對發電機內漏油的風險,可以在梳齒式油擋的基礎上加裝接觸式油擋,提高油密封系統可靠性,有效減少機內進油,降低定子機內污染風險。

（2）針對發電機漏氫量增加的風險,將現有穿針式測溫接線板進行升級,改造成密封性能更好、質量更可靠、檢修更方便的插拔式航空插座結構。

（3）加裝轉子匹間短路探測裝置,實時檢測轉子線圈匹間短路波形。

（4）加裝定子繞組端部振動監測裝置,在線實時監測定子繞組端部狀態,提早預防定子線圈端部松動、磨損問題的發生和擴大。

（5）對長期深度調峰運行的發電機應當定期對定子繞組絕緣、轉子絕緣進行狀態評估,結合機組實際運行年限和工況,根據機組歷年檢修與現場電氣試驗結果,對發電機的絕緣狀態進行準確評估,確保機組安全穩定運行。

（6）增設發電機遠程監測智能診斷系統,由專家團隊通過診斷系統對機組的運行狀況進行綜合分析,及時發現影響發電機安全穩定運行的預兆和趨勢。通過該智能診斷系統可以提高機組的運維便利性、運行可靠性及運行經濟性。

4結束語

煤電機組深度調峰運行是國家能源行業發展的大趨勢,每個地區和電廠會有不同的改造需求,應根據電廠的具體情況,有針對性地提出改造方案。在鍋爐、汽輪機進行改造的同時,對發電機進行靈活性改造在周期和技術上是可行的,各項改造和運行維護措施能夠為新環境下煤電機組發電機的可靠運行提供更好的保障。
