美國加州圣何塞和舊金山 – 2023年10月5日訊 – 深耕于高壓集成電路(IC)高能效功率變換領域的知名公司Power Integrations(納斯達克股票代號：POWI)和致力于通過簡化設計流程重新定義電子產品設計方式的公司SnapMagic今日宣布，Power Integrations強大的在線設計工具PI Expert?現在已具備電路原理圖和網絡表導出功能，這一改進得益于SnapMagic全新的電路原理圖導出技術。

根據用戶輸入的規格參數，PI Expert可采用Power Integrations的功率變換IC自動生成完整的電源原理圖，包括定制的磁性元件設計。在此之前，自動化工具流程涵蓋了整個電路優化的所有內容，但需要手動轉錄到CAD軟件包中，以便進行仿真和物理布局。新的導出功能可確?？焖佟o縫地將設計(包元件括符號、PCB封裝、3D模型和電氣網絡表)傳輸?shù)剿姆N流行的PCB CAD工具之一。目前支持Cadence OrCAD、Altium、Autodesk Eagle/Fusion360和KiCad。

Power Integrations渠道營銷總監Trevor Hiatt表示：“無需手動創建或下載元件符號，原理圖繪制完成后即可將這些文件移植到PCB布局工具中，這將節省時間，減少轉錄錯誤，更重要的是，有助于版本控制和可追溯性。原理圖采用一致的格式，并針對行業標準0.1英寸格式的可讀性進行了優化?！?

SnapMagic首席執行官兼創始人Natasha Baker補充道：“Power Integrations開發了一款非凡的電源設計工具。通過將其與SnapMagic的CAD專業技術相結合，我們可以實時導出原理圖，簡化開發流程，讓工程師能夠做他們最擅長的事情 - 創新。我們不僅為工程師節省了數周的時間，還完全改變了游戲規則?！?

KiCad項目負責人Wayne Stambaugh肯定道：“我相信，在確保設計成功的同時加快產品開發進程，對我們的設計圈子大有裨益?？吹交赑I Expert和SnapMagic開發出的產品能夠?yàn)槲覀兊腒iCad用戶提供原生原理圖的導出功能，令我們倍感興奮?！?

PI Expert Online是一款Web版設計程序，它可根據設計人員的電源規格參數自動生成功率變換解決方案，并提供構建和測試工作原型所需的一切。它包括一份現成的變壓器構造報告、繞組說明、電氣和機械圖、BOM(物料清單)和電路板布局建議。整個過程無需軟件下載或者安裝。PI Expert原理圖導出功能與用戶定義的自定義元件兼容，導出的原理圖文件包含一個自述文本文件，提供在所需CAD工具中打開的分步說明。更多詳情，請觀看此視頻。

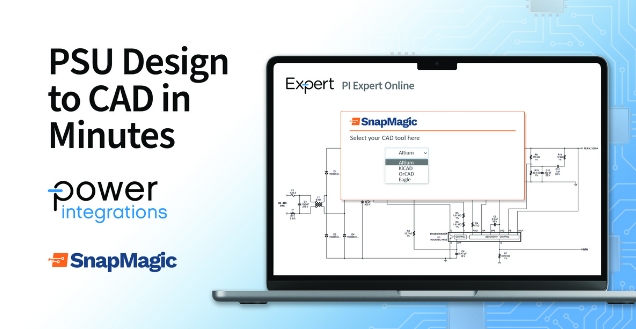

SnapMagic在PI Expert中創建的原理圖導出功能，可幫助工程師加快使用所選元件進行設計的過程，并避免手動出錯。開始導出時，工程師只需選擇“文件”>“導出原理圖”，然后選擇所需的PCB格式。之后SnapMagic的原理圖轉換器會提供完整的原理圖，包括原理圖符號和PCB封裝，整個操作一氣呵成。除了原理圖導出之外，還可以從SnapMagic Search主網站(以前稱為SnapEDA)下載特定Power Integrations元件的CAD模型。
