隨著科技的快速發展，各行業產品都在不斷迭代和加速升級，TV產品也不例外。TV產品的演變一直朝著大尺寸、高分辨率的方向發展，從2K到4K再升級至8K，每一次的升級都為消費者帶來更好的視覺體驗。

從技術層面來看，“8K+大尺寸”的結合分辨率變得更高，這意味需要更大的電流支撐，且畫質好壞取決于芯片，它是對視頻畫面直接優化處理，可以說芯片會直接影響TV畫質清晰度和系統穩定性。拓爾微長期研發電子領域電源管理芯片解決方案，發布一顆輸出電流高達12A的同步降壓轉換器——TMI32120，具有低紋波、動態響應快的優點，確保系統更穩定，適用網通、視頻顯示、國產PC行業的電源解決方案。

ACOT架構實現超低紋波超快瞬態響應

TMI32120采用自創的ACOT架構，能夠?qū)崿F(xiàn)超低紋波及具有超快的動態響應速度，優于市面同類產品。在TV產品中選用動態性能好的電源，可以讓終端產品系統應用更穩定，視頻畫質更清晰。

如下圖，TMI32120在FPWM工作模式下帶載紋波非常小，表現優秀。

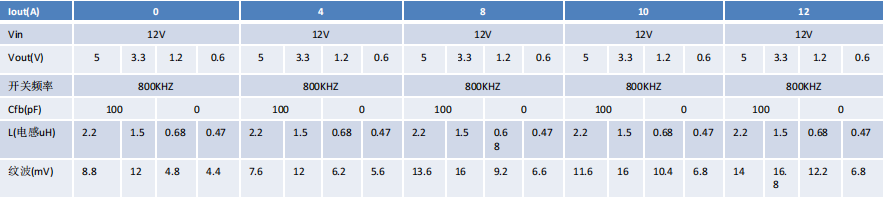

FPWM模式(靜態負載)紋波測試數據

如下圖，在瞬態負載應用條件下，TMI32120的快速響應環路使得輸出電壓紋波超低。

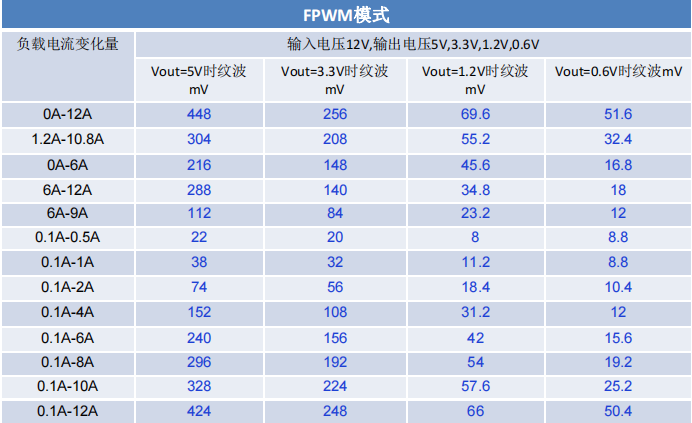

FPWM模式(動態負載)紋波測試數據

高達12A輸出電流能力，高效又穩定

TMI32120工作電壓范圍4.5V~18V，可提供高達12A輸出電流的能力，同時具有很高的轉換效率，降低損耗也意味著其具有更低的溫升表現，更加節能高效。

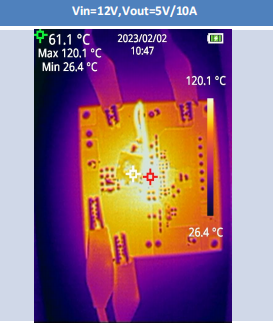

溫升測試如下圖，TMI32120滿載時熱測試數據(OTP=160°C)，Vin=12V, Vout=5V/10A，輸出功率高達50W條件下，在3.5mmx3.5mm小封裝條件下的芯片表面溫升僅有94℃，發熱小，效率高，能有效降低和控制系統整體的溫度。

與此同時，TMI32120擁有完善的保護功能，包括UVP、OTP、UVLO、逐周期電流限制、熱關斷和軟啟動等，進一步提升系統安全可靠性；具備FPWM或PFM兩種工作模式，工作效率高且輸出穩壓精度更高。目前已廣泛應用在網通、視頻顯示、國產PC等行業產品上。

產品特點

·  輸入電壓：4.5V ~ 18V

·  輸出電流：12A

·  集成9.4mΩ和4.3mΩ MOSFET

·  0.6V±1%參考電壓精度

·  具有兩種工作模式：FPWM或PFM

·  封裝：QFN3.5x3.5-18
