你還記得缺芯、漲價的那段日子嗎？近幾年，因?yàn)橘Q(mào)易戰、技術打壓，芯片國產化已成為趨勢。今天給大家推薦一款能跑安卓、Linux、RTOS的開發板，而且是車規級工業超強國產CPU。那就是米爾電子今年新推出的，基于芯馳D9系列核心板及開發板。

芯馳D9有什么特點？

1、D9處理器D9處理器是國產廠商芯馳推出的專為新一代電力智能設備、工業互聯網設備、工業控制設備、工業機器人、工程機械、軌道交通等先進工業應用設計的高可靠、高安全、高實時、高性能芯片。D9處理器特點：

采用Cortex-A55 + R5組合架構

臺積電16nm FinFET 制程工藝

22.6KDMIPS（4*A55）+3.2KDMPIS（2*R5）

車規級處理器，芯片結溫范圍從-40到125攝氏度

可同時運行多個不同操作系統，如安卓、Linux、FreeRTOS、裸系統等

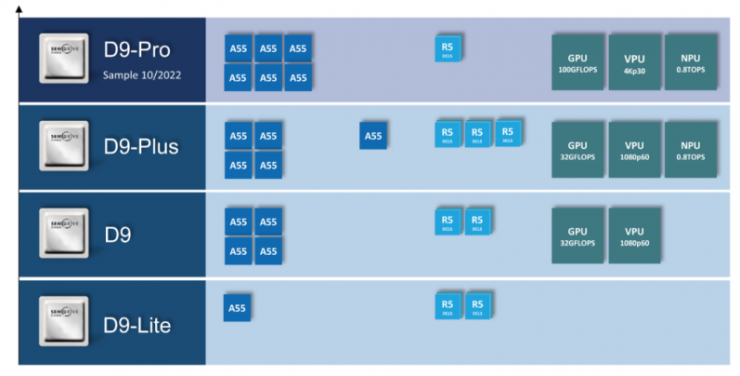

D9系列處理器提供單核、四核、五核、六核處理器+實時處理器的靈活組合，客戶可依據自己的應用程序需求選擇合適運算能力的型號。

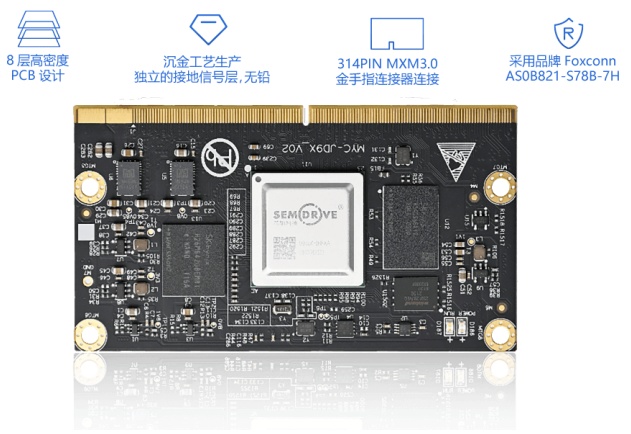

米爾基于D9核心板芯馳D9核心板采用高密度高速電路板設計，在大小為82mmx45mm 的板卡上集成了D9系列處理器、電源、LPDDR4、eMMC、QSPI、EEPROM、看門狗芯片等電路。

一個核心板支持單核、雙核、5核、6核，你見過嗎？

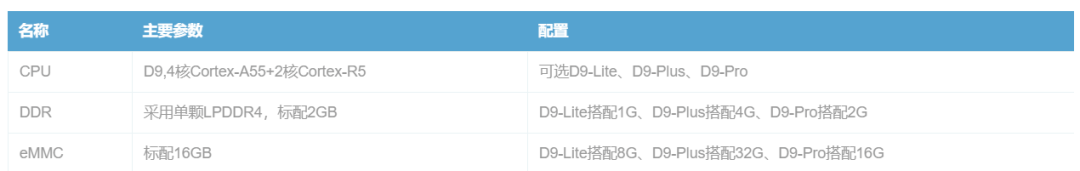

米爾針對不同客戶需求，提供定制服務，可以選配核心板參數。可選: 單核D9-Lite、5核D9-Plus、六核D9-Pro。

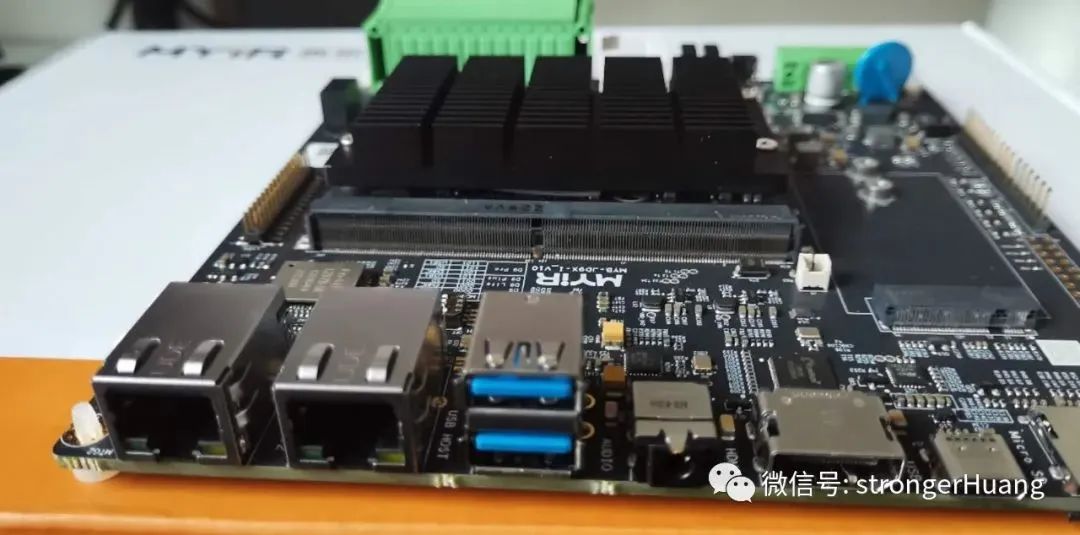

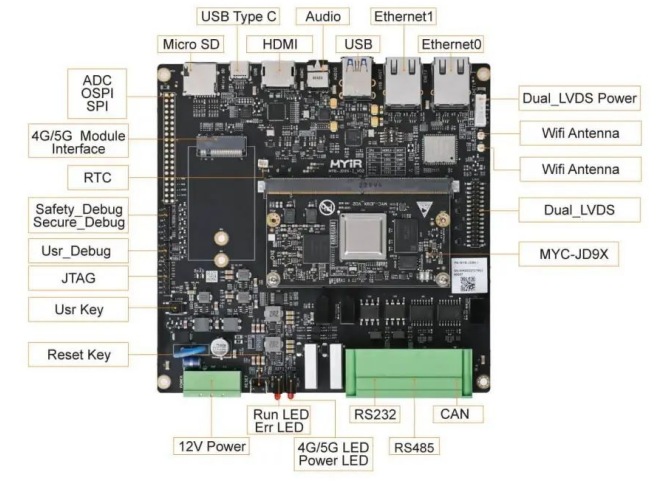

米爾基于D9底板米爾基于D9底板為滿足不同用戶的需求，提供了豐富的外設接口：

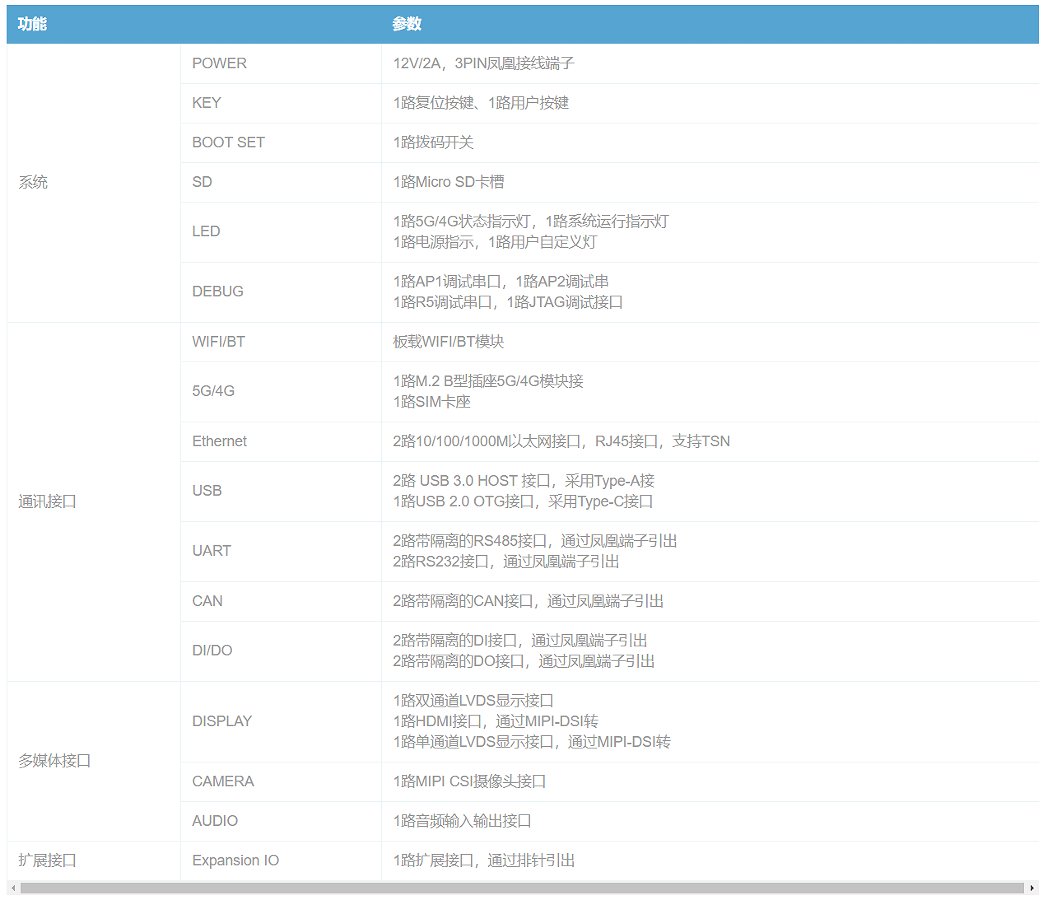

這是米爾官方提供的參數信息：

基于芯馳D9開發難嗎？

很多開發者都有一個誤解，剛?cè)胧忠粔K開發板，要從零開始搞起。而有經驗的工程師都知道，換一個平臺，廠家基本都會提供配套軟件工具，比如系統鏡像、SDK、開發工具等這些廠家都會提供。你只需要根據自己需求把時間和精力花在應用上即可。米爾設計這款米爾基于D9開發板時就考慮到了這個問題，在推出開發板的同時就推出了配套的開發資料。

對于零基礎的朋友，可以能需要一點時間熟悉一下相關知識。但對于有一定基礎的開發者而言，基于D9平臺開發還是相對不難。這里結合官方資料給大家分享一下 D9 Linux 軟件開發主要流程：1、概述MYD-JD9X 搭載基于 Linux 4.14.61 版本內核的操作系統。

開發板出廠附帶嵌入式 Linux 系統開發所需要的交叉編譯工具鏈，U-boot 源代碼，Linux 內核和各驅動模塊的源代碼等資料包，以及適用于 Windows 桌面環境和PC Linux 系統的各種開發和調試工具，應用開發例程等。2、開發環境

D9處理器：D9310、D9340、D9350、D9360等。

Linux開發主機：Debian, Ubuntu, RHEL等，Ubuntu18.04 64bit 桌面版系統。

安裝米爾定制的 SDK

在使用 SDK 構建這個系統鏡像過程中，還需要安裝交叉工具鏈，米爾提供的這個 SDK 中除了包含各種源代碼外還提供了必要的交叉工具鏈，可以直接用于編譯應用程序等。

SDK 的安裝步驟，如下：

拷貝 SDK 到 Linux 目錄并解壓

新建工具鏈目錄PC$ sudo mkdir -p /tool

解壓編譯鏈

PC$cd$HOME/MYD-JD9X

PC$ tar -xvf gcc_linaro_7.3.tar.gz -C /tool

安裝、 測試編譯鏈

為方便設置編譯鏈，他們提供一個設置腳本 env.sh

3、構建開發板鏡像

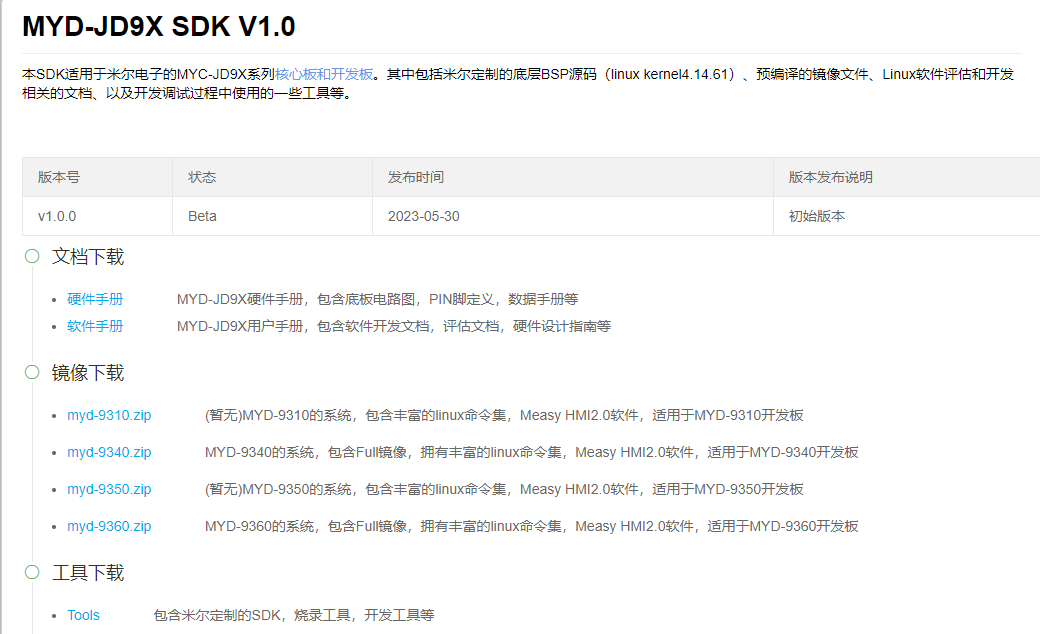

第1步：獲取源碼購買開發板會提供源碼和配套的工具。

第2步：快速編譯鏡像

這里我們需要使用米爾提供的 envsetup.sh 腳本進行環境變量的設置。

進入 SDK 目錄，執行./build.sh config 工程配置， 選擇 board、 project、 啟動方式和內核版本。然后執行./build.sh 完成編譯和打包， 鏡像生成到 out 目錄。

只需執行 build.sh 就可以一鍵編譯鏡像：

PC$ ./build.sh

鏡像編譯完成之后，在 SDK 源碼會生成 out 目錄，out 目錄是執行 build.sh 一鍵編譯腳本后自動生成的目錄，包含所有的鏡像組件。

主要組件介紹：

images_d9_ref 板子的鏡像主目錄

binary 目錄，包含所有組件的二進制文件

build_object 目錄，包含 BSP 以及 buildroot 系統等組件的編譯信息

images 目錄，最終的鏡像目錄，.pac 格式的鏡像燒錄包

第3步：構建 SD 卡燒錄器鏡像

構建 sd 卡燒錄鏡像之前，需要先構建完 full 鏡像。準備 full 鏡像，進入 SDK 目錄，執行 build.sh config 命令，選擇 D9 為 SD 卡啟動。然后，編譯 SD 卡鏡像，編譯更新鏡像包。

4、燒錄系統鏡像D9 系列微處理器啟動方式有多種，用戶可以根據需求選擇不同的方式進行更新。更新方式主要有以下幾種：.

USB 燒寫：適用于研發調試，測試等場景。

制作 SD 卡啟動器: 適用于研發調試，快速啟動等場景

制作 SD 卡燒錄器：適用于批量生產燒寫 eMMC

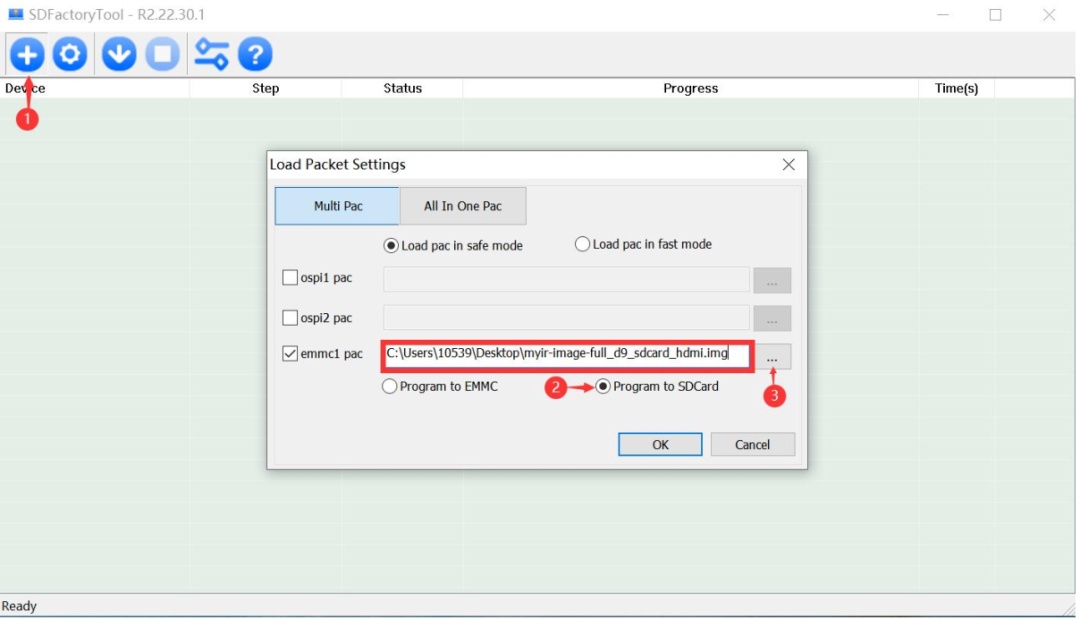

官方資料給出了兩種方法：SDFactoryTool 燒錄、制作 SD 卡燒。方法一：SDFactoryTool 燒錄也就是使用SDFactoryTool工具，通過USB進行燒錄。通過USB將電腦和開發板連接，選擇啟動模式,將撥碼開關撥到 USB 下載模式。準備燒錄鏡像，啟動 SDFactoryTool 工具進行下載即可。

方法二：SD卡燒錄為滿足生產，大批量燒錄，也可以使用SD卡燒錄的方法。這里通過制作 TF 卡燒錄器鏡像包實現這種方法，為節省時間，米爾已經把 sd 卡燒錄鏡像包編譯完成，用戶只需編譯更新鏡像包就行。（具體可以參考開發手冊）

5、修改板級支持包這一節應該是相對比較重要的，也是相對比較難的，包括U-boot、 kernel等相關內容的編譯與更新。a.板載 SSDK 編譯與更新SemiDrive MCU SDK（以下簡稱 SSDK） 用于 SemiDrive 各芯片平臺的 MCU 軟件開發，例如 D9 系列 SOC 的 Safety R5 軟件。編譯 SSDK：

wujl@system2-ubuntu1804:/media/wujl/D9/d9_ssdk$ ./build.sh ssdk

編譯完成后，你可以在 source/ssdk/boards/d9_ref/build/ref/gcc/secure/目錄找到 safety.bin 和 secure.bin 二進制文件。

b.板載 uboot 編譯與更新

U-boot 是一個功能非常豐富的開源啟動引導程序，包括內核引導，下載更新等眾多方面。

編譯 uboot：wujl@system2-ubuntu1804:/media/wujl/D9/d9_ssdk$ ./build.sh uboot

編譯完成后，你可以在 out/images_d9_ref/binary/download_img/目錄找到 bootloader.img 二進制文件。

更新 uboot：

拷貝編譯的鏡像（bootloader.img）到開發板，uboot 對應的分區為/dev/mmcblk0p26，執行下面的命令更新：

c.板載 Kernel 編譯與更新

編譯 linux：

wujl@system2-ubuntu1804:/media/wujl/D9/d9_ssdk$ ./build.sh linux

編譯完成后，你可以在 out/images_d9_ref/binary/download_img 目錄找到 kernel.img和 dtb.img 二進制文件。更新內核和設備樹：

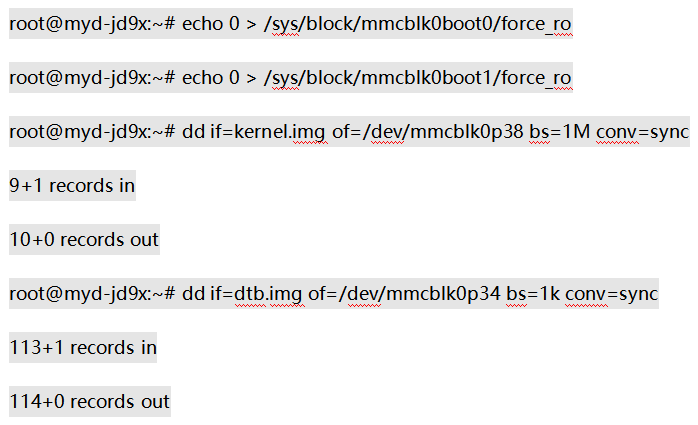

拷貝編譯的鏡像（kernel.img）到開發板，kernel 對應的分區為/dev/mmcblk0p38，dtb 對應的分區為/dev/mmcblk0p34，執行下面的命令更新：

6、適配硬件平臺這一節相當于是芯片底層驅動相關的內容，可通過芯馳提供的引腳配置的工具，快速定義各個節點的管腳，屬性，電源等（官方提供了對應工具）。這里配置的具體細節，可以參看《MYD-JD9X_Linux軟件開發指南》第6節。接下來，就可以添加你的應用程序了，官方提供了“基于 Makefile 的應用”的介紹，大家可以參看一下。

03.最后總結

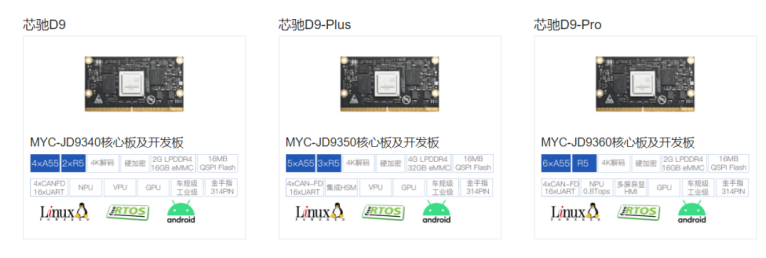

因?yàn)榧夹g(shù)打壓的原因，選擇國產替代已是當下的趨勢，如果你正在尋找一款類似的芯片，不妨了解一下這款D9系列開發板：
