ST官方基于米爾STM32MP135開發板培訓課程（一）
本文將以Myirtech的MYD-YF13X以及STM32MP135F-DK為例，講解如何使用STM32CubeMX結合Developer package實現最小系統啟動。
開發準備
1.1 Developer package準備
Developerpackage下載，

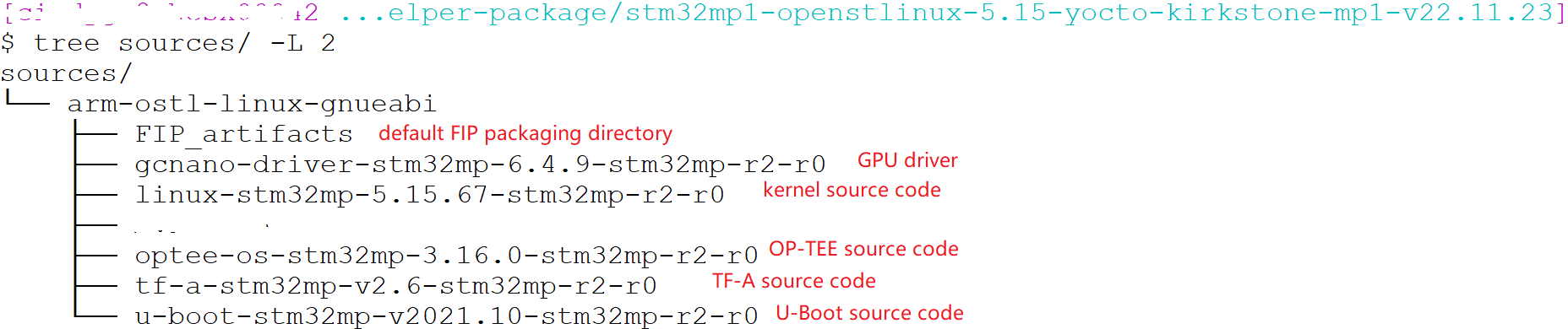

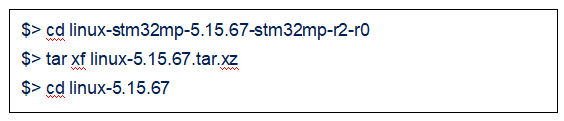

解壓后進入source目錄：

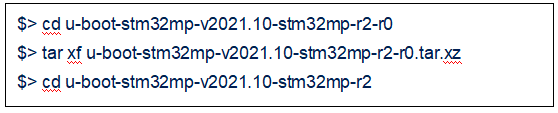

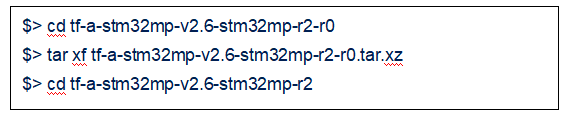

源碼準備（可以根據每一個source目錄下的README.HOW_TO.txt中第三點準備）：
TFA源碼

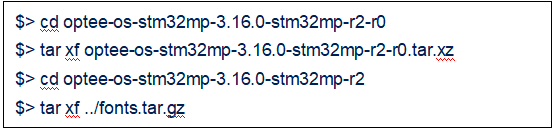

OP-TEE源碼
U-Boot源碼
Kernel源碼
1.2 SDK安裝
請閱讀WIKI完成 Install_the_SDK。
1.3 STM32CubeProgrammer安裝
請根據WIKI給出的命令/步驟安裝 CubeProgrammer and libusb installation。
原理框圖

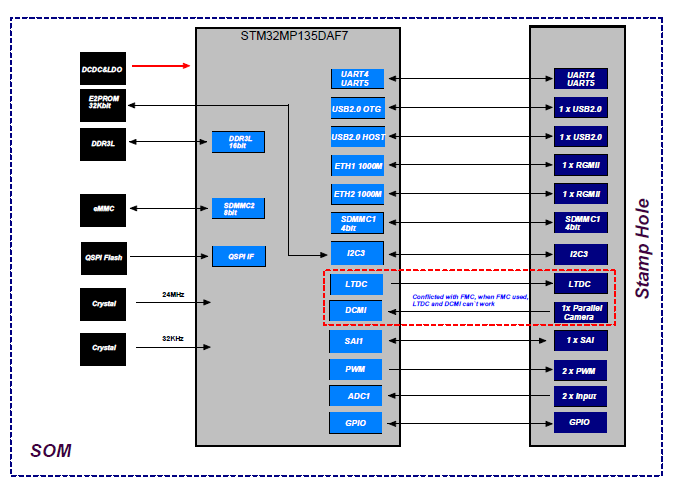

首先看一下Myirtech的原理圖框架：
從原理框圖中可以得出以下硬件配置信息：
STM32MP135DAF7
DDR3L
分離式電源設計
支持QSPI NAND，SD卡啟動
雙千兆以太網口
USB Host
USB OTG (燒錄用)
UART4 debug串口
外部時鐘源，HSE(24MHz)，LSE(32.768KHz)
3. STM32CubeMX項目創建

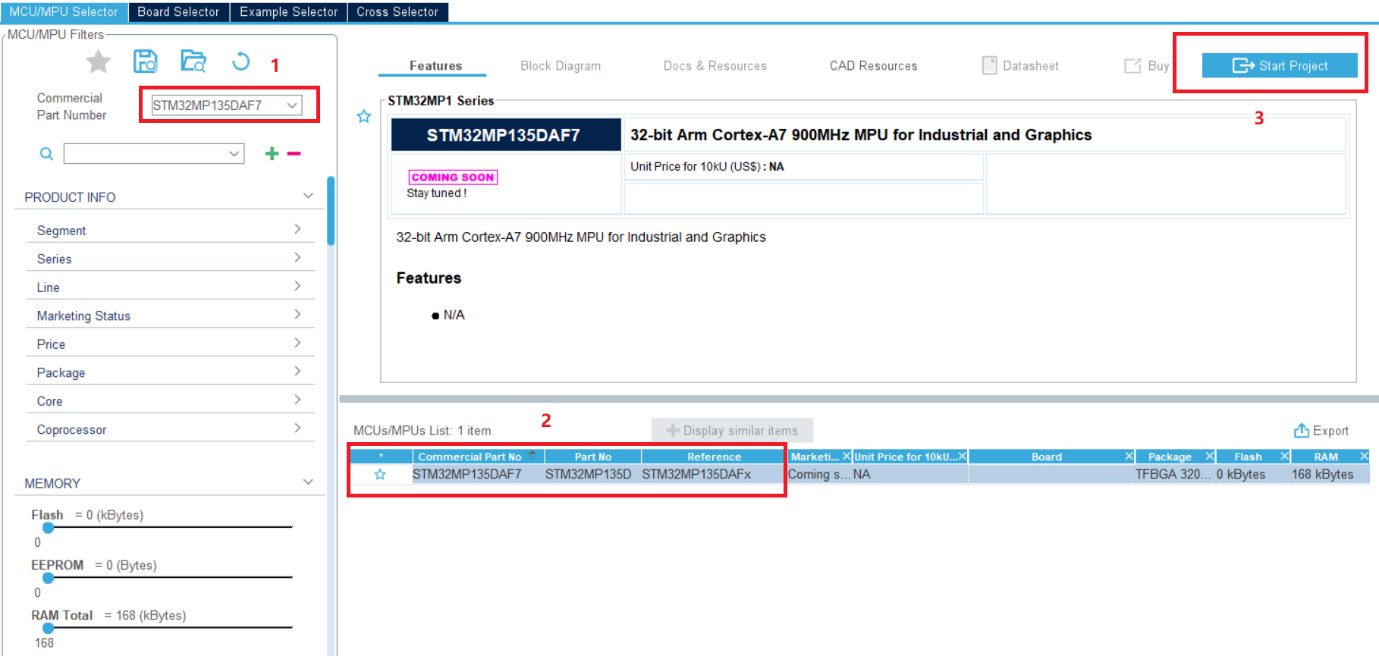

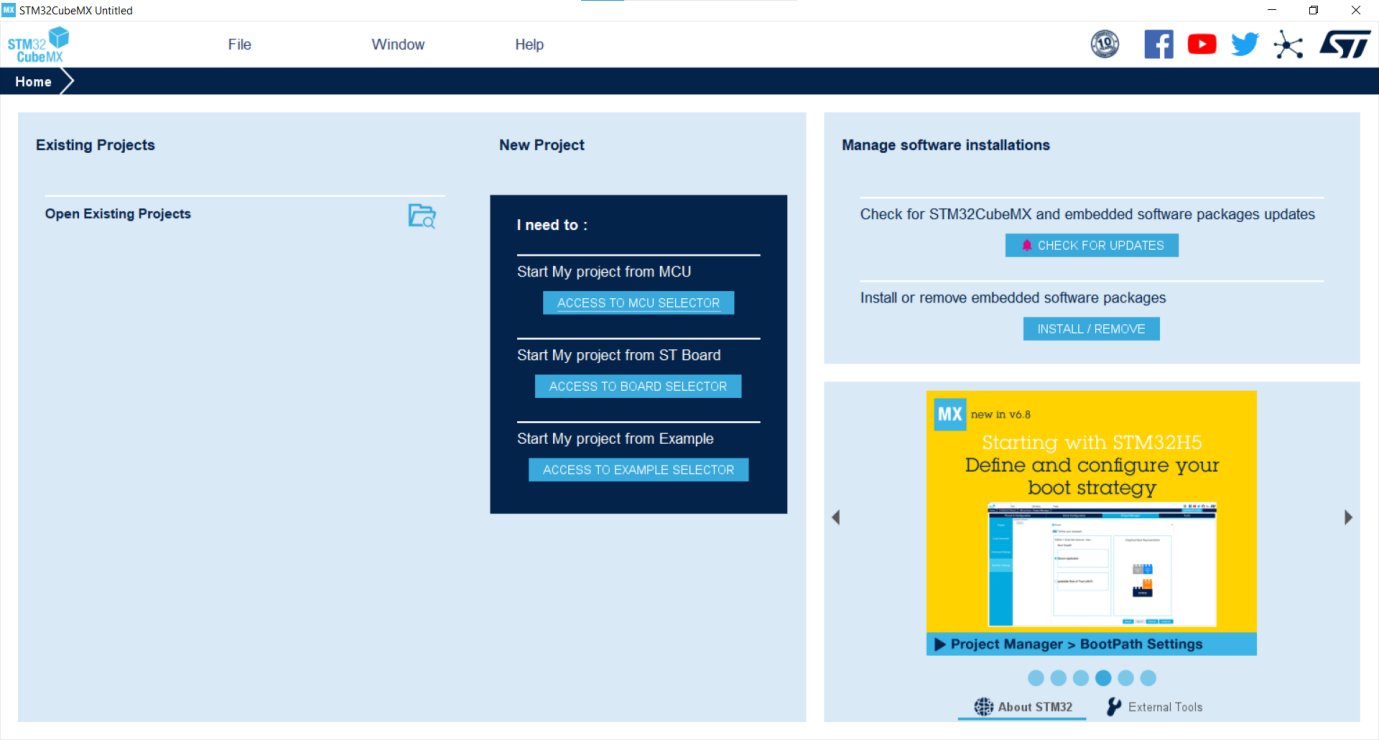

打開STM32CubeMX, 根據芯片的part number選擇正確的芯片封裝開始項目創建，例如：Myirtech使用的是STM32MP135DAF7,

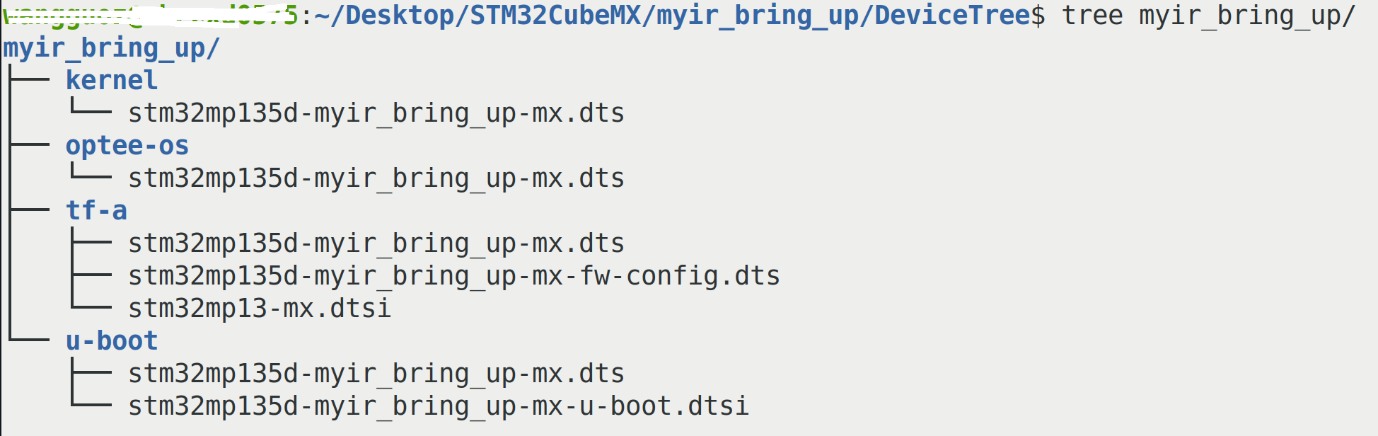

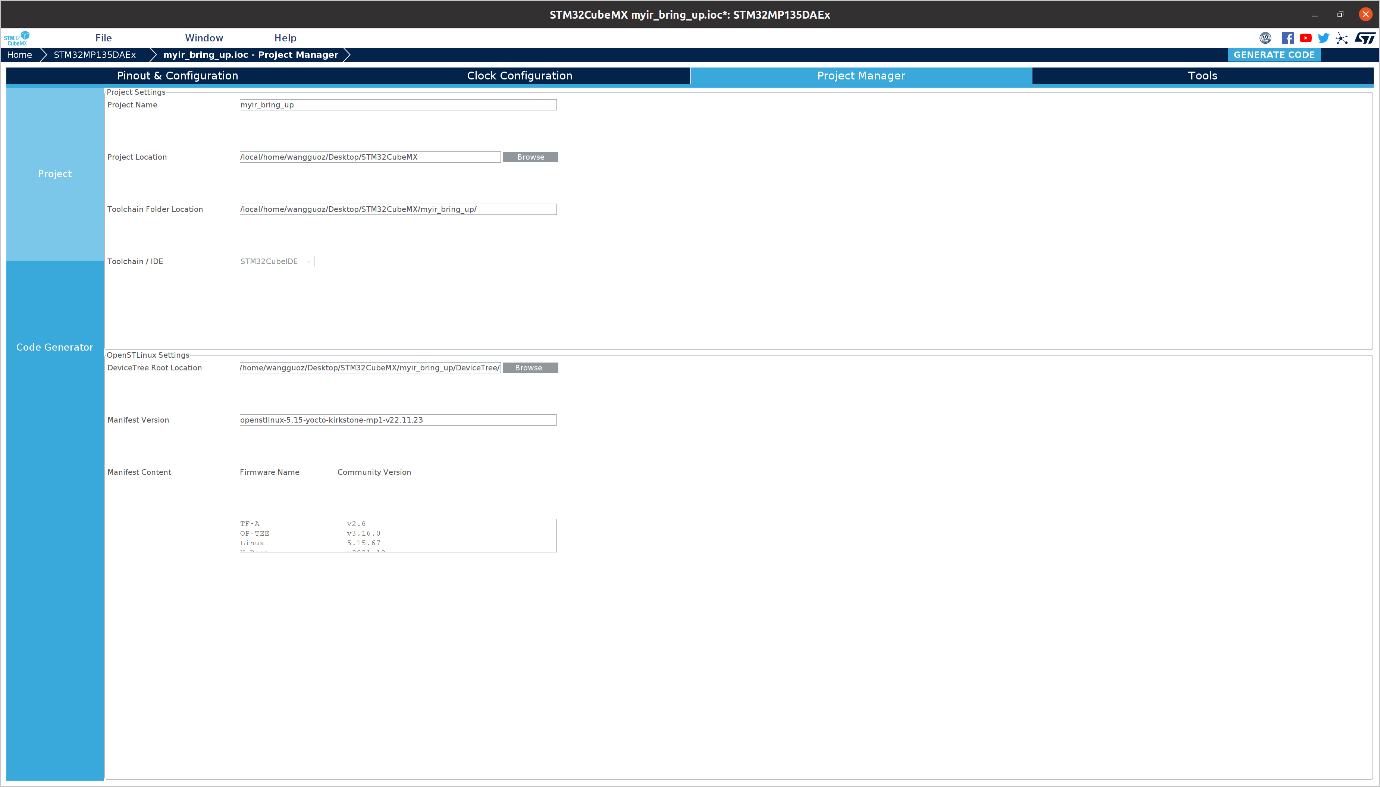

點擊“Generate Code”之后會生成一個近乎空的project，設備樹結構：
Note: STM32CubeMX的規則是先生成Kernel的dts, 然后將生成的dts文件拷貝到u-boot目錄下，也就是說u-boot的設備樹stm32mp135d-myir_bring_up-mx.dts是從kernel目錄拷貝過來的，所以在U-Boot階段修改設備樹，添加User code時，請同步修改kernel的設備樹或者將修改好的設備樹拷貝到Kernel目錄，防止下次使用CubeMX生成設備樹的時候，u-boot部分的修改被kernel未修改的設備樹覆蓋。
創建設備樹軟鏈接：
U-Boot:
4. SD卡啟動
SD卡部分的設計一半有兩種情況，第一種是像STM32MP157C-EV1的設計，SD卡槽接口與MP1之間通過levelshifter連接，這種設計的目的是可以是SD卡運行在高速模式下：
基于此種硬件設計，相應的STM32CubeMX部分的設計以及user code部分應參考STM32MP157C-EV1的設備樹：

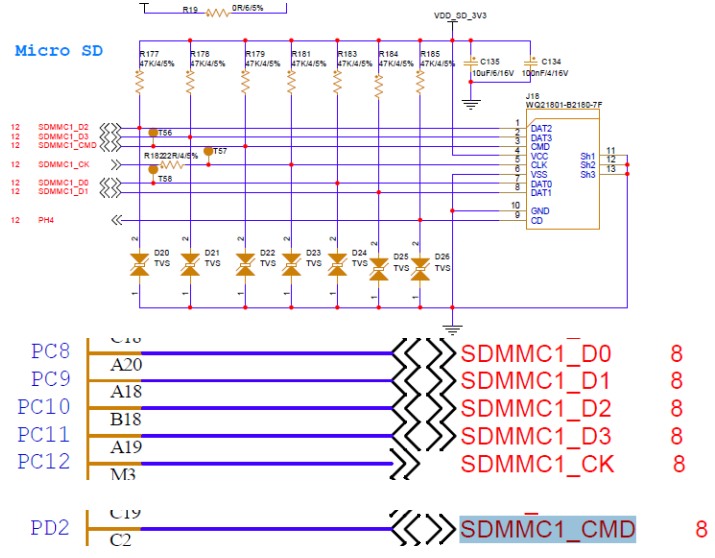

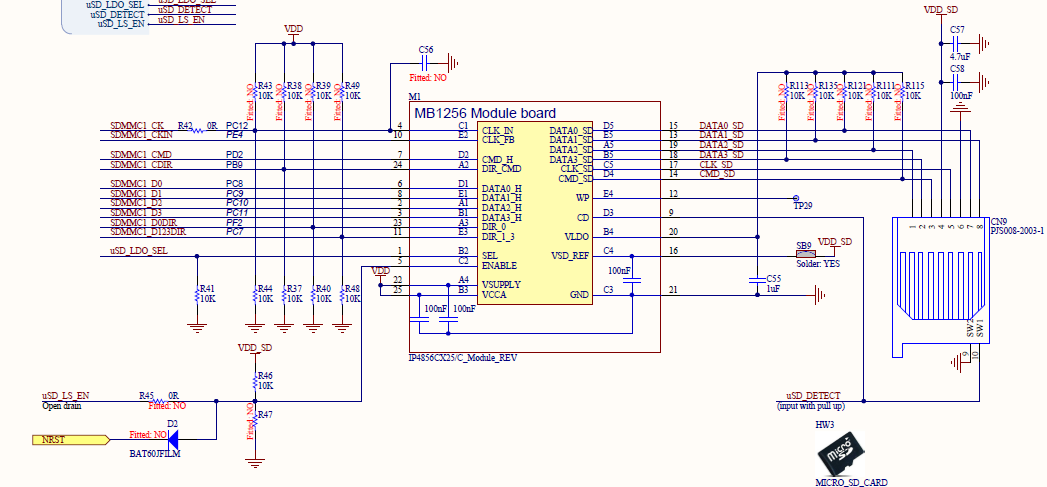

第二種設計是MP1直接連接SD卡卡槽，如STM32MP135F-DK板的設計，Myir板子也是同樣的設計：

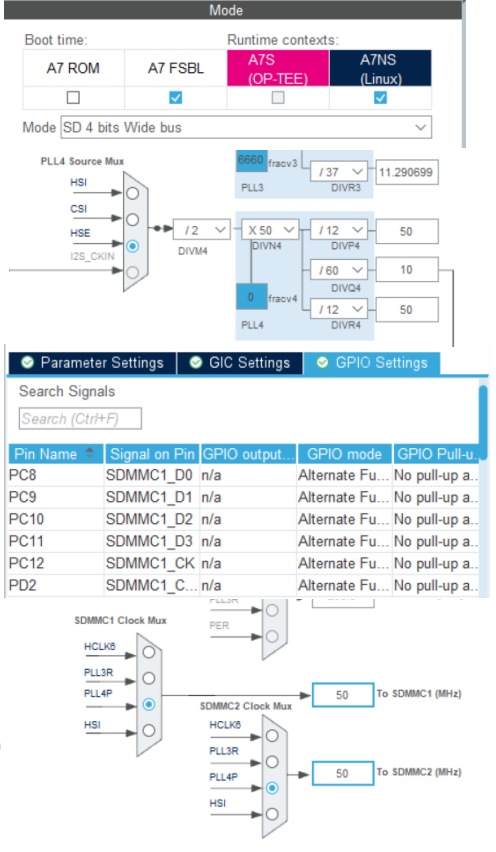

相應的STM32CubeMX設計與user code配置如下：

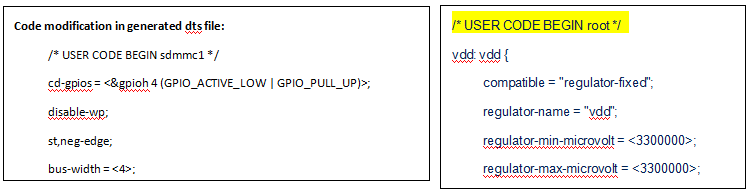

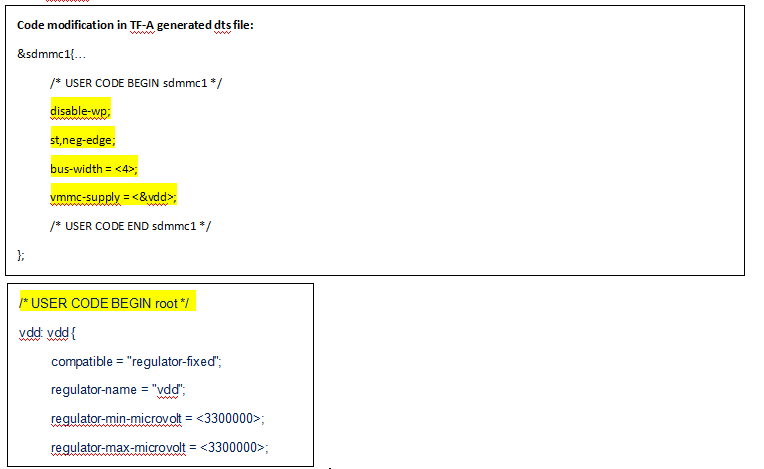

添加TF-A部分user code:

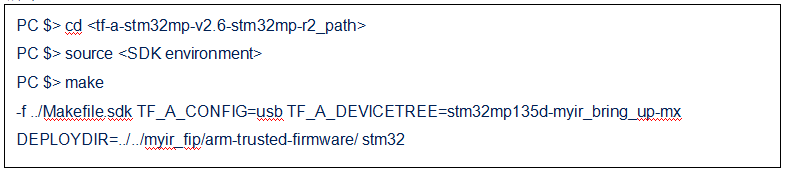

編譯TFA SD，

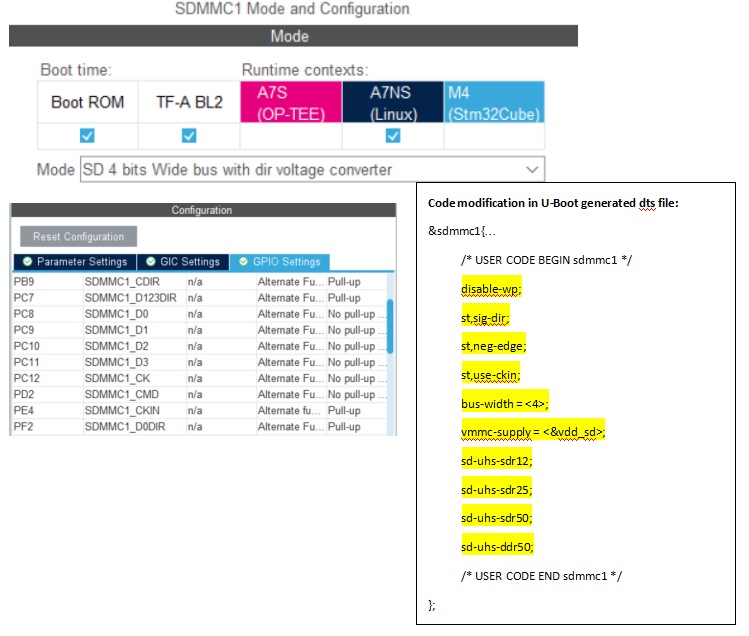

添加U-Boot部分user code:
編譯OP-TEE, U-Boot更新FIP.

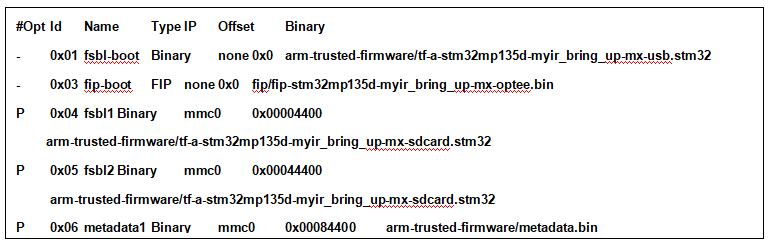

修改TSV文件，如下：
將修改好的TSV文件copy到myir_fip目錄下，燒錄：

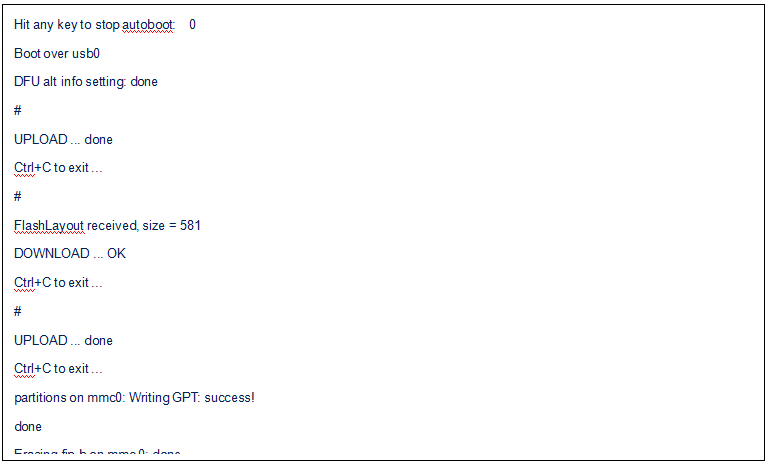

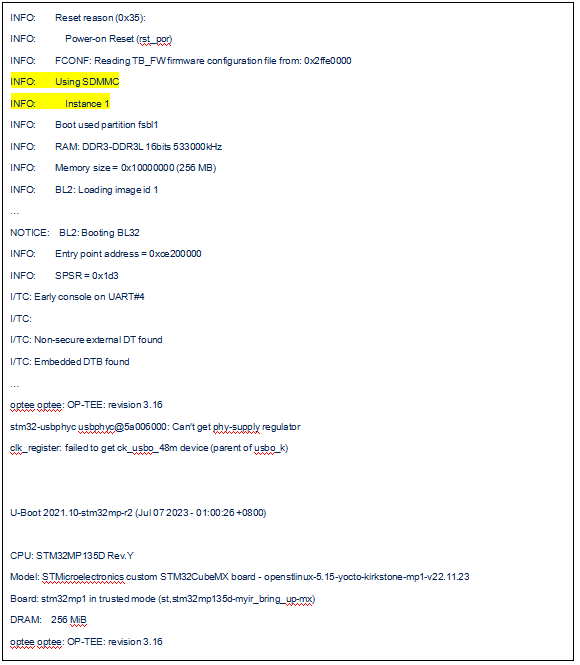

燒錄成功后，串口輸出如下：
斷電，將撥碼開關切換到SD卡啟動：
<未完待續>
