引言

火災是對公共安全和社會發展危害最大的災害之一,人們有時無法及時發現火災隱患,導致原本可控的火情最后造成慘重的損失。因此,為預防火災,并能夠及時警示人們,本項目設計了一款智能消防小車。該方案基于LK32T102,利用溫度檢測、煙霧檢測、紅外檢測、wi-Fi模塊外圍電路,完成智能消防小車信息采集,數據傳輸至上位機。智能消防小車能讓人們第一時間知曉火情信息,預防火災,將火災帶來的損失和危害降到最低。

本裝置主要包括驅動電路、電源模塊(LM2596s)、紅外循跡模塊、溫度檢測模塊(Ds18B20,測溫范圍為-55~125℃,精度為±0.5℃)、煙霧檢測模塊(Mo-2,對天然氣、液化石油等煙霧氣體敏感)、電機驅動模塊、wi-Fi模塊。紅外循跡模塊通過判斷兩側接收的紅外線強度改變電阻,從而改變反饋給單片機Io口的電壓,判斷智能消防小車是否按照預設線路行進:溫度檢測模塊Ds18B20傳感器采集溫度,將環境的溫度信息轉換成數字量,并以串行數據流的形式反饋給單片機:煙霧檢測模塊Mo-2傳感器采集煙霧濃度,通過改變電路中的電導率,將環境氣體的濃度信息反饋給單片機:電機驅動模塊使用A4950控制電機的正轉和反轉速度,實現小車的不同行進姿態:wi-Fi模塊將單片機處理完成的數據發送到上位機,用于提醒人們智能消防小車所處的環境信息。

1硬件電路設計

1.1電路架構

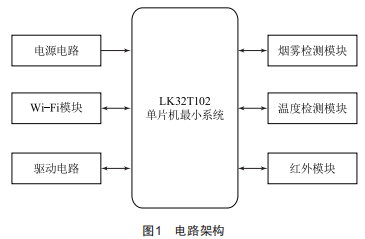

智能消防小車主要由LK32T102單片機、電源電路、wi-Fi模塊、驅動電路、煙霧檢測模塊、溫度檢測模塊、紅外模塊組成,如圖1所示。

電源降壓與穩壓電路主要由兩塊12V鋰電池提供電壓,再由LM2596s和AMs1117-3.3芯片轉化為5V和3.3V電壓,為單片機和整個消防小車系統供電[5]:消防小車使用紅外模塊尋找路線軌跡:將傳感器的各類參數通過wi-Fi模塊顯示在上位機上:使用煙霧檢測傳感器和溫度傳感器模塊采集周圍煙霧濃度和環境溫度:驅動電路用于控制消防小車運動。

1.2電源模塊

電源模塊為單片機最小系統,為wi-Fi模塊、溫度傳感器模塊、紅外循跡模塊、煙霧檢測模塊提供直流電源。LM2596s與AMs1117模塊是業內較為常用的電源變換芯片模塊,具有批量大、成本低的特點,適合作為本智能消防小車的電源來使用。通過LM2596s與AMs1117模塊將12V電池降壓至5V和3.3V兩種電壓。

1.3紅外循跡模塊

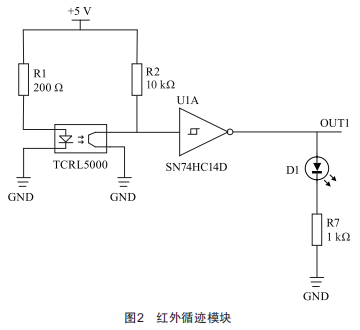

傳感器的紅外發射二極管不斷發射紅外線,當發射出的紅外線沒有被反射回來或被反射回來但強度不夠大時,光敏三極管處于關斷狀態,此時模塊輸出端為低電平,指示二極管處于熄滅狀態:當發射出的紅外線在檢測范圍內遇到障礙物,紅外線被反射至傳感器接收頭,紅外循跡模塊TCRL5000接收到的信號經過處理,通過斯密特反相器緩沖74HC14,經過插針連接器傳遞到單片機引腳,由單片機獲取到的電壓值判斷智能消防小車的工作狀態,調整移動方向,規避障礙物。紅外循跡模塊電路如圖2所示。

1.4溫度檢測模塊

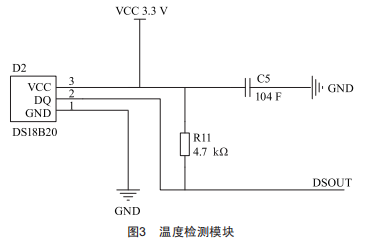

溫度檢測模塊使用Ds18B20傳感器,主要由溫度傳感器、配置寄存器、異常溫度觸發器等器件組成,相比于熱敏電阻、熱電偶等傳統的感溫元器件,它具有數值化、高精度、強穩定性、體積小等特點,僅需一個控制信號就可以和數據采集系統進行通信,能充分滿足本智能消防小車采集溫度的要求。采集溫度時,模塊電路中R11上拉電阻給芯片Do引腳拉高電位,電容C5用于降低交流脈沖,提高平滑直流輸出,如圖3所示。

1.5煙霧檢測模塊

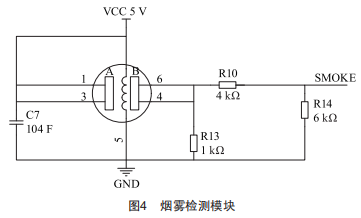

煙霧檢測模塊采用Mo-2型傳感器采集煙霧濃度,其電導率隨著氣體濃度的增大而增大,且能夠快速地響應煙霧濃度的變化,不易受外界因素干擾。定義煙霧傳感器Mo-2輸出引腳為SMOKE,SMOKE引腳的電流輸出隨煙霧濃度變化而變化,讀取煙霧檢測模塊的輸出電壓值來判斷當前的煙霧濃度,如圖4所示。

2控制程序設計

2.1主程序設計

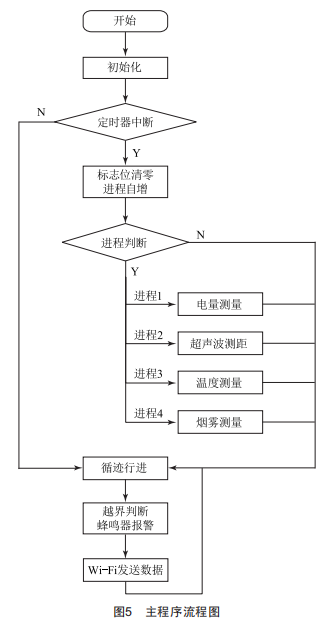

主函數首先完成單片機的Io端口配置、模塊初始化、溫度信號采集、煙霧濃度采集,然后以循跡行進為主體,在定時器中斷位溢出,進程自增,完成相應的進程操作,傳感器獲取到數據,判斷數據是否超出預設值并做出動作,將數據通過EsP8266模塊傳輸?shù)缴衔粰C。流程圖如圖5所示。

2.2方向控制程序

舵機控制需要20ms的時基脈沖,脈沖高電平部分為0.5~2.5ms范圍。通過對定時器時鐘源分頻計算得出定時器自動重裝載值,計算得出單片機定時器計數寄存器捕獲值,計算公式如下:

式中:ARR為自動重裝載值:7為輸入方波周期:CLK為該單片機時鐘頻率:PsC為預分頻值:CRRx為寄存器捕獲值:dulycircle為舵機輸入波形占空。

2.3溫度檢測程序

2s18B10獲取到的數據以補碼形式存儲,單片機獲取到寄存器高8位,判斷高8位的值大于7,則表示為正溫度,若溫度為負,則需先將補碼數據減一后取反,以獲取負溫度的絕對值。將寄存器高8位與低8位合并為一個16位數據,轉化為16位數據后,根據溫度換算公式轉化為攝氏溫度,對溫度保留兩位小數并四舍五入。

2.4煙霧濃度檢測程序

讀取Mo-1煙霧傳感模塊輸出引腳SMOKE的電壓值,分析氣體傳感器敏感體表面電阻變化,進而計算得出當前環境煙霧濃度值,計算公式如下:

式中:C為煙霧濃度:R為煙霧檢測模塊中氣體傳感器敏感體表面電阻:m、n為常量。

當煙霧濃度超過預設煙霧濃度值的5%時,蜂鳴器自動報警。

3測試驗證

通過電腦熱點與小車(圖6)配對,連接網絡,在上位機中設置對應的1P地址與端口,若有數據傳輸?shù)狡聊簧蟿t為成功。

圖6智能消防小車實物

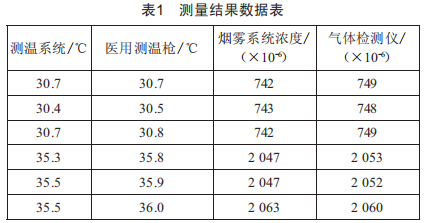

對wi-Fi模塊EsP8166進行測試,按照芯片手冊的指令集,通過TTL串口助手,發送指令給EsP8166,按照流程匹配,連接wi-Fi,測試與上位機之間的通信。溫度檢測模塊2s+8B10,測試時序邏輯是否可以實現數據的通信。煙霧濃度檢測模塊,通過返回給1o口的電壓,經過算法處理后讀取到數據。機械溫度計和便攜式氣體檢測儀器測量當前環境溫度和煙霧氣體濃度,作為參照值來測試消防小車溫度系統與煙霧濃度采集數據的準確性。溫度轉化之后延時時間不夠,導致溫度保持在85℃。調整時序延時,除去異常數據后,智能消防小車溫度系統與煙霧系統具有較高精度,相比測機械溫度計采集的溫度平均誤差在±0.5℃,煙霧系統濃度平均誤差在±10-5(±10ppm)以內。測量結果如表1所示。

4結語

本文通過設計紅外循跡模塊、溫度檢測模塊、煙霧檢測模塊、電機驅動模塊等電路模塊,研制了智能消防小車。智能消防小車能按照規劃路線正常行駛,且上位機可正常接收智能消防小車采集的煙霧、濃度等環境參數,當溫度和煙霧濃度存在異常時,能迅速發出警報,提醒人們及時對火災進行干預處理。智能消防小車可以根據場景規劃最優路線,按照規定路線巡查,因而能廣泛應用于倉庫、工廠、車站等場所,具有良好的應用推廣價值。
