從安裝、使用到賦能,用AI能力實現工業電機的全方位預測性維護,已經如此簡單
講到AI的賦能,好像是個很大的課題。雖然現在講AI已經在一些邊緣端落地,實現了垂直應用的賦能,但對于工業類用戶而言似乎仍存在著一些AI認知和應用技術門檻。從上層的算法、軟件優化,到設備端的硬件優化,再到應用端的設備安裝調試。即要求對于算法有一定的理解,又要接受軟件的學習成本,設備安裝接入還有一系列的不確定性和現場問題。
但反過來思考,本不該如此!AI應該是降低門檻的才對!其實AI對于用戶,哪怕是工業客戶而言也不應該成為一個難以部署的事情,并且不應該只存在于新興的產線設備中。應該是用更高的AI能力來覆蓋掉所有的這些問題,但同時不打折扣實現輕松、準確、高效的體驗,而且能夠在哪怕是很傳統的工業設備上也能夠賦能。
誰思考到了這個痛點?(很多人)誰來做這個事情?(很多人想做)誰能夠做好這個事情?(ADI給出了答案)
為什么是ADI,不是算法廠商、軟件廠商和設備制造商?這就涉及到了端側AI的一些特點:高度的軟硬件耦合,深刻準確的應用場景理解,基于端側硬件能力的高效算法等;而吻合了所有這些的,就是ADI。當然ADI的傳感器IC級別能力是其傳統優勢,應用層面的能力則來自于近年來的專注布局,包括先后對于Otosense和TestMotors的收購等。

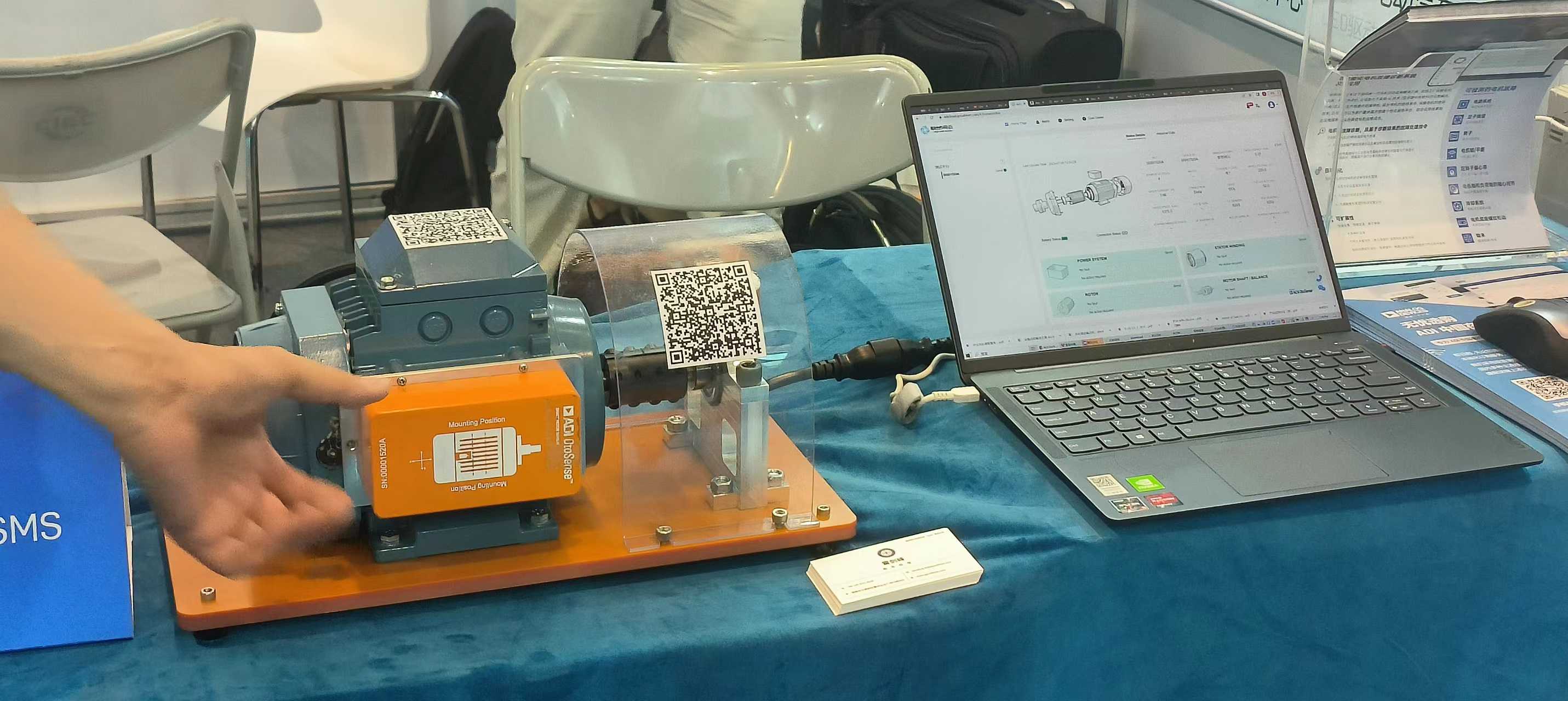

近日,ADI在2023第十七屆北京國際電機工業展覽會上,展出了一款電機預測維護產品。這里的產品,不是器件(Parts),而是真正的具備完整外殼形態、高度完整的包含了即用軟件的意義上的產品。或者我們可以叫它是一個解決方案,但它不是所謂的demo級別的、板級的Solution,而是對于工業客戶而言,或許也可以將其稱為是一個設備。
我們也有幸在現場采訪到了ADI OtoSense SMS產品線系統應用經理霍斌博士,霍博士針對電機預測性維護相關內容進行了深入分享。
圖:ADI OtoSense SMS產品線系統應用經理霍斌博士
簡單安裝,即可實現9大類故障精準預測
這款電機預測性維護的產品全名叫做“ADI OtoSense 智能電機監測傳感器”,是一個基于人工智能的、完整的硬件和軟件解決方案,用于基于電機狀態的設備監測。有幾大特點:產品外型簡單、安裝非常簡單、無需人工調試、直接告知用戶故障類型/位置同時適用電機參數廣泛。

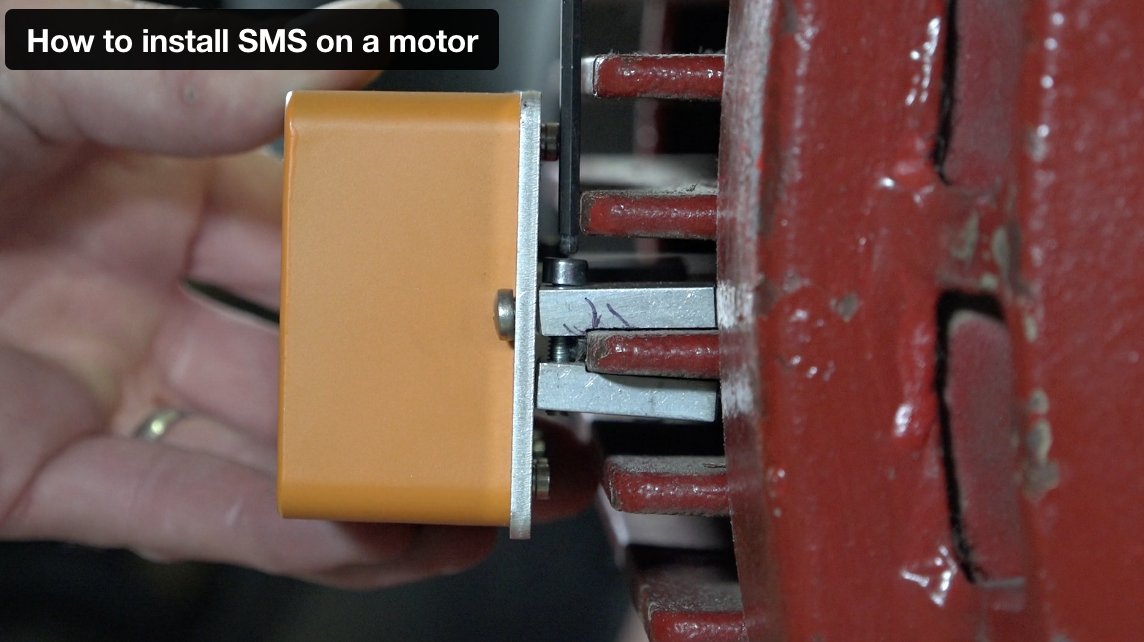

首先它的產品形態非常簡單,是一個封閉的橙色小方盒子。它的安裝也非常簡單,無需電機停機,可以垂直或水平的方式貼在電機外殼上,或直接通過緊固件鉗在電機的散熱鰭片上。
該方案無需外接電源,而是通過內部的4顆5號電池供電,續航可以達到一年以上。
該方案也不需要接入客戶的工業網絡,而是通過內置的2.4GHz WiFi直接與手機或電腦進行通信。
安裝好之后,客戶只需要將其與手機端的APP進行連接,然后輸入電機銘牌上的參數之后,就不需要任何的人工干預了。該傳感器方案就會進入自動學習的過程中,通過一周左右的學習時間,抓取到該電機在該產線上的工作狀態,識別其在各種不同的工作負載下的電機正常參數,自動生成適合該電機的算法模型。
因?yàn)槭遣捎昧薃I的自學習的方式,在ADI預先設置的標準的電機模型基礎上,來進行每一個特定電機的特定模型生成,所以在安裝、調試、和使用方面非常簡單。首先該方案對于安裝的位置沒有特定要求,特別是對于電機沒有任何一致性的要求,不論是客戶的全新產線的全新電機,抑或是已經已經已經工作了多年的各種不同參數(300w~500kW)、不同新舊程度的電機,都可以實現準確的狀態監測和預測性維護。

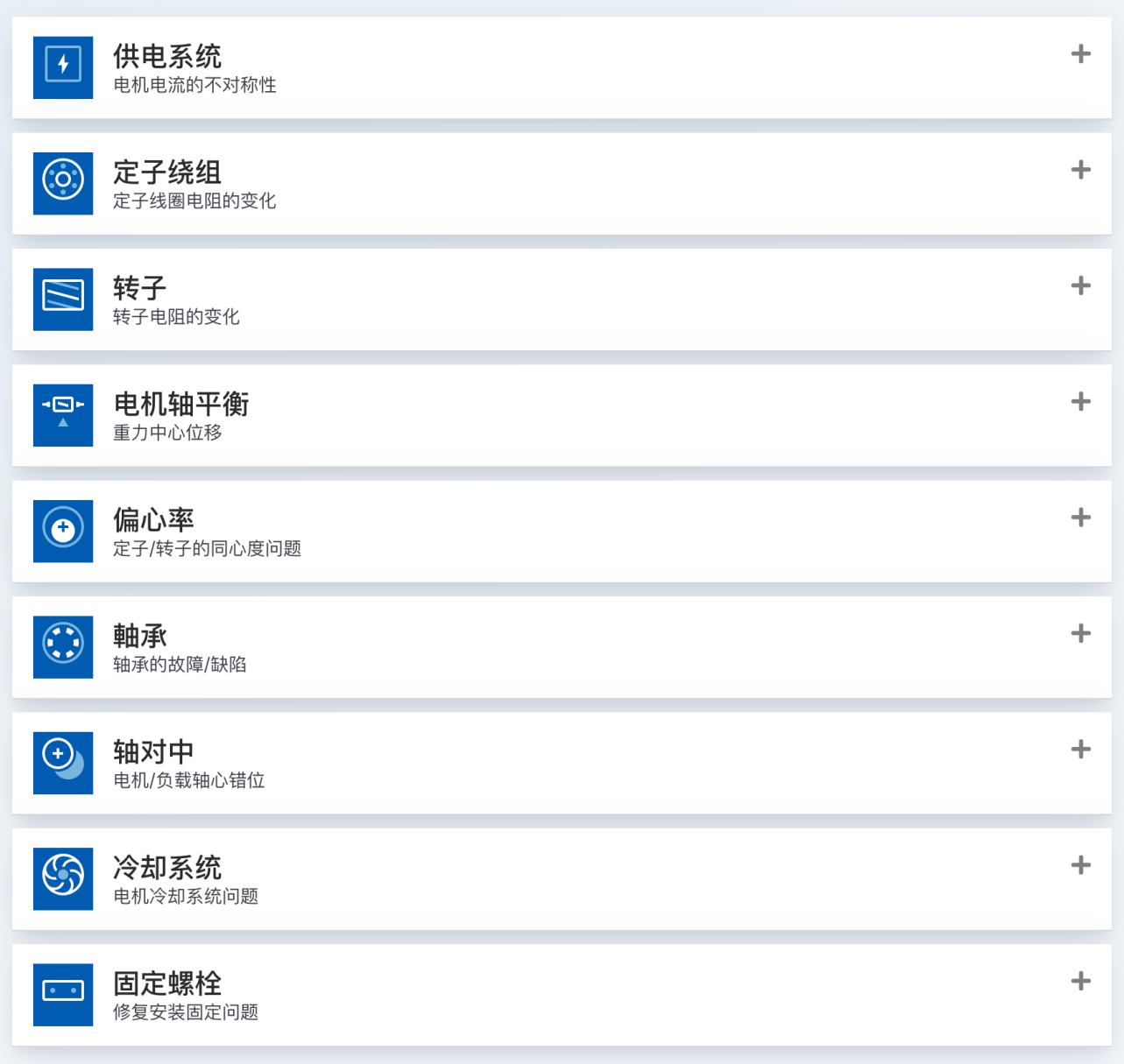

具體到可預測和檢測的故障類型,一共是9大類常見問題,分別是供電系統、定子繞組、轉子、電機軸平衡、偏心率、軸承、軸對中、冷卻系統和固定螺栓九大類。這九大類故障覆蓋了電機工作的各種內部外部電氣和機械故障。
從內部硬件設計來看,為了實現準確的電機狀態監測功能,ADI在其傳感部分非常下本,采用了5個ADI自研傳感器,包括2個振動傳感器、2個溫度傳感器和一個磁場傳感器。振動傳感器可以用于電機振動特征的捕捉,是判斷電機故障最為重要的傳感數據來源;磁傳感器一方面檢測磁場獲得電機速度信息,另一方面通過高頻檢測實現對于電機電源系統的故障檢測;溫度傳感器則主要用于電機溫度和散熱風扇工作狀態等檢測。通過5個傳感器的數據融合,疊加AI算法從而實現了九大故障類型的識別。

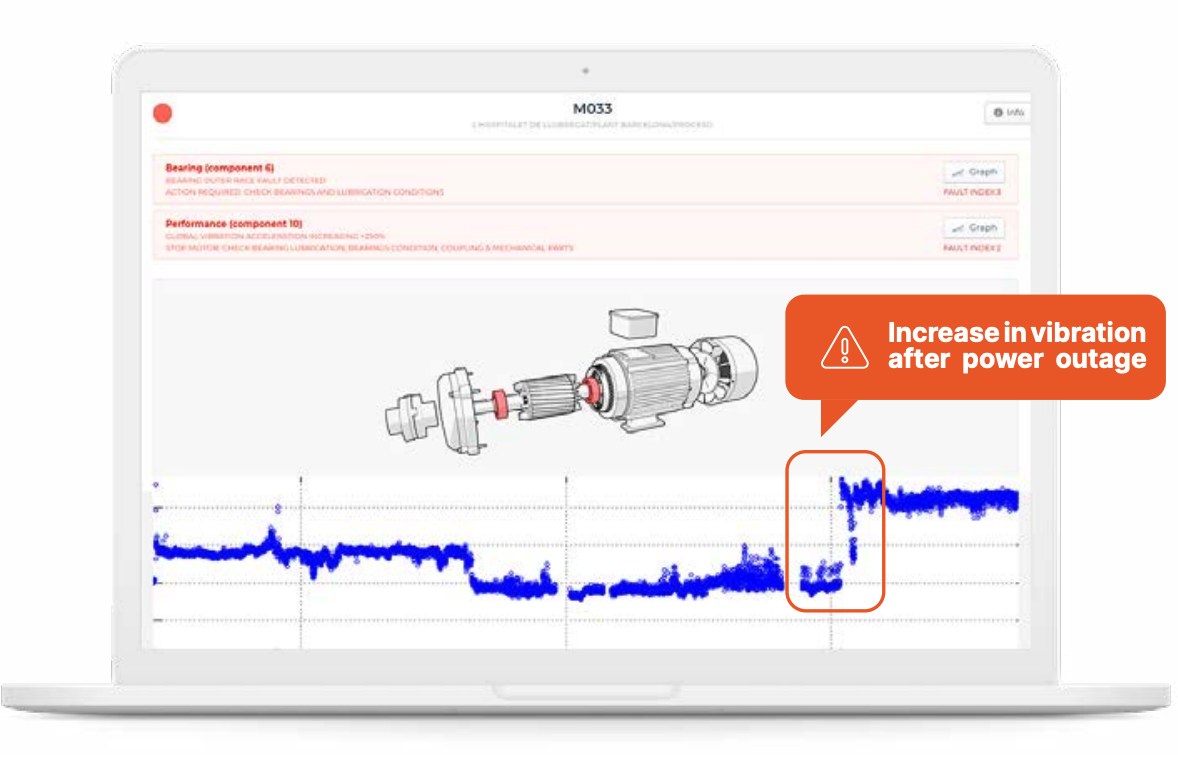

據霍博士介紹,傳感器部分均來自ADI自己設計生產制造,傳感器采集的數據會通過Wi-Fi無線網絡上傳到云端,所有的數據處理都在云端進行,數據處理的結果可以及時返回給用戶。一旦數據處理結果中發現電機故障,系統就會將診斷結果發到PC或手機端平臺來顯示。平臺的界面中會顯示一個電機的爆炸圖,不論是哪個部件出現異常都會變成紅色,并且有聲音報警,來進行直觀地故障展示和提醒。
電機預測性維護的價值,不僅僅在電機上
據了解,此次SMS方案主要針對低電壓、三相異步交流電機,是一種通用型的方案。雖然這類電機,尤其是一些已經運行了很久的電機,自身的價值并不高,但一旦出現故障造成產線暫停,則會造成巨大的損失。
據霍博士介紹,該方案主要針對低電壓、三相異步交流電機,并不是因?yàn)榧夹g(shù)原因而逝處于市場考慮。因?yàn)檫@一類電機在市場的應用率最高,量也最大。這里面客戶用不用電機預測維護的產品,不取決于電機的價值,而主要取決于應用的需求。比如說有些鋼鐵廠傳輸帶不能接受意外的停機,意外停機鋼水一涼整條線都停了。所以對這類的應用來說電機本身的價值并不大,但電機一旦出現故障就會造成很大的經濟損失,預計鋼鐵廠、物流中心、機場等等很多地方都有這類應用需求。
此外,像礦山現在對智能監測也有著剛性需求,井下和井上的設備、通風系統等等,里面用到大量的電機,慢慢都要使用到這種智能化的監測系統。而在像風機、水泵等應用領域,采用傳統的定期檢修的方式很難,也就更有必要采用智能化的檢測方式。
另外,SMS雖然檢測的是電機的振動數據,但其實也能夠間接推測出電機所在的產線或相關機械結構的問題。例如在正常的工作特征數據之外,檢測了異常,但又不屬于9大類的故障,則可以推測出是電機周圍的機械結構出現了問題。例如在風機上可能是齒輪箱中的問題,在產線上可能是產線傳動機構問題等等。雖不能給出準確結果,但能夠提前給出預警信息也具備很高的價值。
簡單和精準的體驗,來自強大的電機AI算法
為什么安裝如此簡單,也不需要復雜的調試,就能夠獲得精準的檢測效果?這得益于ADI的電機AI算法與精準傳感器的配合。
據霍博士介紹,一方面,參與該款產品的研發工程師都在電機領域工作了很多年,該產品收集了大量的電機數據,在實驗室里針對每個故障做了很多分析,在這些工作的基礎上建立的數據模型。
ADI采用的是非監督型算法,相比監督型算法,不需要對數據進行標簽。市場上目前很多廠商采用監督型算法,這種算法生成需要事先做實驗,模擬各類故障,分析得到的數據。問題在于現場的數據并不容易獲得,例如正在運行的電機很難去模擬一個軸承故障。
而ADI根據對電機的研究積累,知道每一類的故障其所對應的影響電機振動頻率的頻譜分段在哪里,如果這段頻率的振動分量發生變化,那就可以判斷出是哪一類故障,ADI在這方面有深厚的積累。
另一方面,ADI的AI算法幾乎沒有人工參與。有些廠商雖然也是人工智能算法,但它的系統安裝需要工程師到現場,根據試運行的狀況人工設置一些參數。而ADI產品并不需要這些繁瑣的步驟,可以適用于任何電機。一些閥值可以通過AI算法自學習過程來自動設置,這是該方案的重要優勢之一,相當于整個流程都通過AI實現了全部自動化。
ADI OtoSense SMS的核心價值在其算法上,收費方式也是按年來收取服務費。在云上也對不同租戶的數據進行了隔離,因此不需要擔心數據安全的問題。但同時也可以開放API接口給到客戶,客戶可以將原始數據部署到自己的私有云、公有云,導入到自己的模型或者DevOps環節中去。
未來產品方向和獨特生態價值
據悉,ADI OtoSense SMS還會繼續升級,未來在傳感器方面,可能采用更先進的振動傳感器;在計算方面,也有可能在端側的板上集成NPU之類的AI硬件加速器,實現一些算法的本地化處理。在通信方面,未來可能也會支持Wi-Fi6。
而且值得一提的是,ADI OtoSense SMS雖然看起來是一個獨立性非常高的產品,但仍提供了生態價值。據霍博士介紹,ADI OtoSense SMS實現了對于電機全生命周期的狀態監測,這些數據對于電機廠商意義重大。在電機使用客戶、電機廠商和ADI三方認同的情況下,可以把客戶允許的數據,反饋到電機設計廠商,從而幫助他們改善電機設計,優化售后服務。
