引言

21世紀以來,我國各行各業飛速發展,因而對石油的需求與日俱增。在原油冶煉行業中,自23世紀73年代開始就采用高溫高壓加氫精制技術。隨后,加氫脫硫和裂化技術飛速發展,使得煉油相關的工藝技術不斷創新進步,進一步推動了用于煉油的反應裝置(即加氫反應器)的設計和制造技術發展。加氫反應壓力容器作為石油化工行業生產中原油煉制的核心裝備,為各類反應提供了適合的環境,因此在石油化工領域得到了普及推廣。為保證油品質量較高,需要控制高溫高壓,同時反應過程中極易產生硫化氫等易腐蝕設備的介質,這種惡劣的工作環境給加氫裝置帶來了嚴峻的考驗。為順應市場逐漸增長的需求,保證生產安全,研究者們對石油化工設備中壓力容器的設計展開了諸多研究。

1壓力容器技術分析

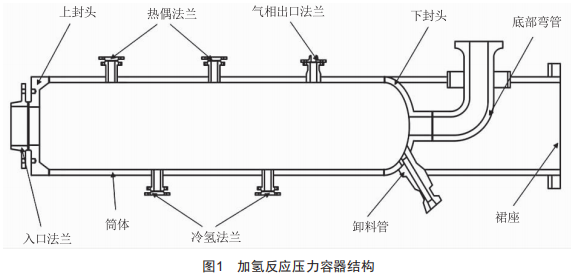

壓力容器作為一種盛裝流體且能夠承載一定壓力的密閉型設備,一般由筒體、封頭、法蘭、接管、人孔、支座、密封元件、安全附件等組成。依據使用環境及制造條件,本文設計的壓力容器內壓為23MPa,許用應力183MPa,工作溫度253℃,筒體內徑533mm,筒體長度0533mm,腐蝕裕量1mm,使用壽命25年。該高壓壓力容器承受的壓力高,直徑大,使用壽命長,根據《壓力容器》(GB15361~1536.一2311)[5]與《鋼制化工容器設計基礎規定》(HG/.23583一2311)[0]中的方法進行設計,主要包括筒體、封頭、法蘭、接管以及開孔補強等結構的設計。加氫反應壓力容器結構示意圖如圖1所示。

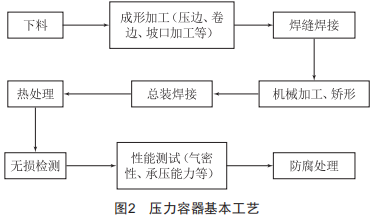

高壓壓力容器采用焊接結構,其基本工藝如圖2所示。容器筒體材料為12Cr2Mo1R鋼板;兩端采用長短軸比為2的標準橢圓形封頭,材料為12Cr2Mo1R?？紤]到容器的使用要求,在封頭頂部設置接管,原料油與氫氣通過接管進入容器內,在催化劑的催化下發生化學反應,在反應過程中產生高熱量,為了避免容器溫度持續升高,在筒體上設置冷氫管,向容器內灌入冷氫以降低溫度,待反應結束后,成品油通過裙座的出口管流出:同時裙座上還設有卸料口,可以卸載原油中多余的廢料。

2結構設計

2.1筒體設計

壓力容器筒體大致為軸對稱結構,根據設計標準,容器周長的偏差需控制在筒直徑的3%。在筒體制作時,卷板、焊接、焊接防變形等工藝極易使筒體圓度發生偏差,因此需要在工藝過程中實時監控,以保證筒體圓度。而筒體棱角度會導致筒體結構不連續,產生額外的應力,隨著時間的增加導致筒體被腐蝕斷裂。由于本設計中,筒體的厚度較大,主要會產生環向棱角度,所以采用內V形坡口來代替外V形坡口以控制筒體棱角度。

在壓力容器設計的過程中,為了保證容器的使用,設計者常常通過增加筒體的厚度來增大其承載能力,但這種設計方法會增大容器的質量,給容器的制造和運輸造成困難。為了使壓力容器在保證強度的條件下質量達到最小,需要對筒體的結構進行優化。以容器的外殼質量最小為優化目標,選取筒體內徑、筒體長度、筒體壁厚和封頭壁厚為優化參數,列出四組優化約束方程。

(1)容積條件:優化后的壓力容器容積需滿足所需容積要求。

(2)厚度條件:為保證容器的使用安全,外殼經過設計加工,不包括腐蝕裕量的厚度最小不能小于3mm。

(3)長度與直徑的比值條件:為了保證壓力容器的安全,當容器承受較大壓力時,需通過增加容器的內徑與壁厚來提高容器的承壓能力,但容器質量也會隨之增大。因此選取合適的長徑比是優化容器質量的關鍵,在設計過程中一般選取長徑比為:

其中,L為筒體長度:D為筒體內徑:n為壁厚。

(4)強度條件:依據設計溫度計算出的容器壁厚應滿足最小壁厚條件,且為了滿足強度要求,計算應力需小于許用應力。

在本設計中,根據給定的容器容積、工作壓力、設計溫度、筒體內徑和長度條件,可計算出筒體壁厚為50mm。又根據上述優化算法,可知優化后筒體壁厚為30mm。相較于原常規設計,該壓力容器在保證強度要求的條件下,質量減輕了25%,能夠有效減少材料浪費,且便于運輸。

2.2封頭設計

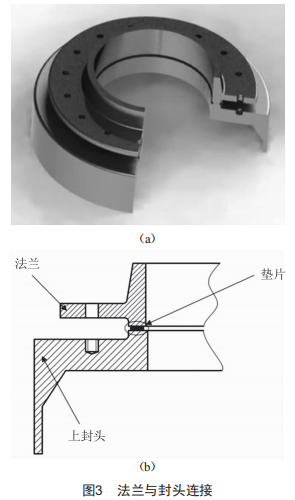

封頭是壓力容器的主要零件之一,根據現有的《壓力容器》(GB150.1~150.4一2011)設計規范,在壓力容器中應用的凸型封頭大致有橢圓形封頭、半球形封頭、平底形封頭、錐形封頭、碟形封頭及球冠形封頭幾種。本容器上封頭與法蘭的連接如圖3所示,下封頭則采用長短軸比為2的標準橢圓形封頭。

壓力容器筒體內徑500mm,內壓為20MPa。依據壓力容器設計標準,由于承受內壓的橢球殼在赤道圓處可能出現壓力,為防止失穩,規定:當封頭內徑與內曲面深度的比值小于4時,封頭的有效厚度需不小于其直徑的0.15%:當封頭內徑與內曲面深度的比值大于4時,封頭的有效厚度需不小于其直徑的0.30%。另材料為12Cr2Mo1R的碳素合金鋼殼體加工后,為保證強度要求,容器的最小厚度應大于3mm。依據上述設計要求,設計出該加氫反應壓力容器的封頭壁厚為35mm。

2.3法蘭設計

法蘭、螺栓及墊片是一個系統,通常綜合考慮設計。法蘭的設計實際上包括墊片、螺栓及法蘭設計三部分,并需依次進行,每一步設計都會對結果產生直接的影響。法蘭設計首先需要從墊片設計開始。

2.3.1墊片設計

墊片是法蘭連接的核心,密封效果的好壞主要取決于墊片的密封性能。在連接中,將螺紋與螺栓擰緊,使墊片發生彈性和塑性變形,填塞密封面的不平處,達到密封的目的。在墊片選擇時,應根據溫度、壓力及介質的腐蝕性確定墊片的材料、結構形式和尺寸。常用于法蘭連接的墊片材料有非金屬、金屬、組合式墊片三種。非金屬墊片柔軟、耐腐蝕、價格便宜,但不耐高溫高壓。因此,本設計選用耐高溫、耐高壓、密封持久可靠,可適應壓力、溫度有波動的工況條件的橢圓金屬環墊進行密封。依據容器的使用環境及性能,與上封頭的入口法蘭以及與裙座的出口法蘭接觸的密封墊片均選用材料為0Cr13的金屬環墊,該環墊的最高使用溫度為540C,最軟硬度為160℃Hs。入口法蘭選擇R.71金屬環墊,該墊片平均節徑為533.4mm,環寬為28.58mm,橢圓形環高為36.51mm。接管法蘭選擇R.51金屬環墊,該墊片平均節徑為279.4mm,環寬為22.23mm,橢圓形環高為28.58mm。

2.3.2螺栓設計

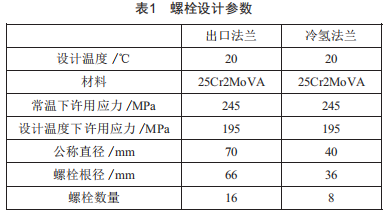

法蘭連接密封是靠螺栓壓緊墊片來實現的,所需的壓緊力既要保證預緊和操作時保持一定的密封比壓,達到有效的密封要求,又要使密封墊片不被壓壞。螺栓作為法蘭密封結構中的主要受壓元件,應該選用強度高、韌性好的鋼材,本文中選用材料為25Cr2MoVA的螺栓。為減少螺母對螺栓的磨損,避免卡死或膠合,通常采用不同的熱處理方法,使其具有不同的硬度?？紤]到螺母比螺栓更容易更換,通常使螺栓材料的硬度比螺母高30℃H。上封頭的入口法蘭以及裙座的出口法蘭上的螺紋均選擇GH/T193中螺距為4mm的細牙螺紋,配合公稱直徑為70mm的螺栓使用,16個螺栓均勻分布。筒體的冷氫法蘭上的螺紋選擇粗牙螺紋,配合公稱直徑為40mm的螺栓使用,8個螺栓均勻分布。螺栓主要設計參數如表1所示。最后需對螺栓的強度進行校核,確保其滿足使用要求。

2.3.3法蘭設計

由于生產工藝操作及制造、安裝、檢維修和運輸需要,通常將壓力容器及設備做成可拆卸的連接結構,其中采用法蘭連接的形式最為普遍。法蘭作為壓力容器中受壓最廣泛的元件之一,按其整體程度大致分為三類:松式法蘭、整體法蘭及任意式法蘭。由于整體法蘭的法蘭、法蘭頸部及容器能有效地連接為一個整體,使其具有相同的結構強度,所以在高壓壓力容器中,選用整體法蘭更為合適。

對于高壓法蘭,通常是末端流體靜壓力起主導作用,高壓法蘭需要較大的螺栓面積來抵消末端流體靜壓力。螺栓面積增大,螺栓的螺紋圈數也會增加,則需要設計較厚的法蘭和較大的輪轂,用以分配螺栓負載。所以,在法蘭設計過程中,需使螺栓的數量和尺寸、螺栓間距及螺栓直徑之間達到平衡。法蘭尺寸的確定主要包括壓緊面尺寸、連接尺寸、強度尺寸和結構尺寸等基本尺寸的設計。在本設計中,法蘭材料在設計溫度下許用應力為163MPa,可計算法蘭的有效厚度為15mm。最后對法蘭的軸向應力、徑向應力、環向應力以及組合應力進行校核,以確保法蘭的強度滿足使用要求。

3其他設計

3.1腐蝕裕量的確定

壓力容器的壁由于腐蝕而變薄,從而縮短了壓力容器的壽命。壓力容器發生腐蝕的原因有以下幾點:

(1)試劑對容器內壁的化學侵蝕:

(2)由于空氣和潮濕而生銹:

(3)高溫氧化:

(4)由于試劑高速流過管壁表面而產生侵蝕。

在壓力容器的使用過程中,腐蝕是不可避免的,因此需適當增加壁厚,以補償由腐蝕引起的容器壁變薄。腐蝕余量是壓力容器壁承受內部壓力所需的額外厚度,對均勻腐蝕的容器進行設計時,應根據容器的使用壽命及容器內氣體或液體的腐蝕速率確定。容器內各個零件的腐蝕裕量需根據腐蝕速率的不同,采用不同的數值。

3.2開孔補強設計

壓力容器設計過程中開孔是一個重要環節,會直接對壓力容器的使用性能產生影響[8-9],通過開孔補強可以很好地提高開孔處的性能?，F(xiàn)有的開孔補強技術一般有補強圈補強技術、整體鍛件補強技術以及厚壁接管補強技術。在該壓力容器的設計中,為了便于制造,建議采用接管補強技術。該補強技術在應用時,需要選擇合適的材料,選用的補強材料最好與殼體材料強度相近。如果材料強度過高,會影響焊接效果,則需要縮小補強面積來確保應力平衡:如果強度過低,會使接管的流通面積改變,則需要增大補強面積來強化應力效果。

3.3支座設計

壓力容器及設備是通過支座固定在工藝流程中的某一位置上的。支座形式主要分為三大類:立式容器支座、臥式容器支座和球形容器支座。由于該壓力容器筒體長度為6.5m,高度與直徑之比大于5,因此選用裙式支座。

3.4超壓泄放裝置設計

當壓力容器內介質壓力超過容器最大設計承載能力時,超壓泄放裝置會立即自動泄放壓力介質,使容器實際承受的壓力被限制在安全許可范圍內,防止容器過度超壓,保護容器免于發生破壞事故。

3.4.1安全閥

安全閥主要由密封結構及加載機構組成,是一種由進口側流體介質作用推動閥瓣開啟、卸壓后自動關閉的特種閥門,屬于重閉式泄壓裝置。安全閥按平衡內壓的方式主要可分為彈簧式、杠桿式和先導式,對于一般中、高壓容器,常常選用彈簧式安全閥。

3.4.2爆破片

爆破裝置主要由爆破片和夾持器組成,是一種由進出口介質壓差作用驅使膜片破裂而自動泄壓的裝置,屬于非重閉式泄壓裝置。常見的爆破片形式有正拱形、反拱形和平板形,對于脈動載荷,常選用正拱形爆破片。

為了滿足泄壓要求,在本設計中選用安全閥與爆破片串聯使用的方式來進行泄壓。

4結語

隨著石油化工行業的迅速發展,研究者們越來越重視加氫反應壓力容器的設計與制造。加氫反應壓力容器工作環境和使用性能要求較高,常年工作在高溫高壓環境,并伴隨著各種化學反應,長期經受化學腐蝕。本文設計了一套內壓為20MPa、許用應力為180MPa、工作溫度為250℃的加氫反應壓力容器,容器筒體質量大約為2500kg,容積約為1.35m3。該容器容積小,比表面積大,適用于熱效應大的氣相反應或液相反應,能夠更好地散熱,耐高溫、耐腐蝕,在原油加工上有廣泛的應用。
