本文作者：Andrea Vinci，Tektronix EMEA技術市場經理

數字電路和接口在越來越高的時鐘頻率下的表現非常類似于模擬電路。所以，為了確保新設計方案和重新設計的方案中接口的質量，必須引入新的測量方法和測量設備。

當今車輛中的信息娛樂系統需要的功能，只有借助新型高速顯卡和超快內存才能實現。我們所有的數字社交互動信息都經由大型服務器記錄和處理，它們需要快速地從大功率存儲器中調取數據，并傳輸至各下級系統進行處理。

大量的圖像不斷被拍攝，并以高分辨率格式保存，它們?cè)诟鞣N情況下被發往AI服務器；先進的算法可快速地處理數據，并輸出優質的結果。

一個典型的AI服務器與其他先進的計算機系統一樣：由一個主板和其他一些先進的組件構成，如：顯卡、硬盤和大量相連的交換機。所有這些設備的連接標準均基于PCI Express（PCIe）。其自2003年發布第一代以來，PCI-SIG標準便一直致力于完成數據率隨每一代PCIe的更新翻一番的目標。

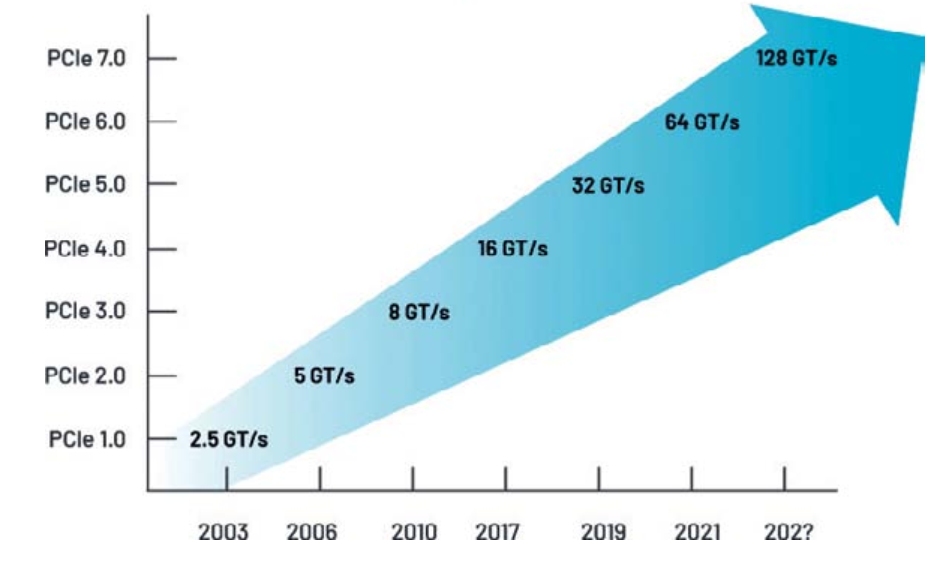

數據傳輸速率隨PCI Express的代際更新而升高

數字電路的挑戰

然而，處理更高的數據傳輸速率意味著電子系統的開發也需要一步步繼續發展，這也需要非常多的技巧和耐心。復雜且相互關聯的主板系統和增插卡需要仔細拆解為更小的電路，每個子電路都將作為下一階段的目標進行改進，即使整個電路設計已經完成。

隨著對帶寬需求的增加，PCIe Gen4已經在各個市場中取代了上一代技術。與此相適應，開發人員對現行的電路設計進行不斷更新，交流有關走線、布線的建議和準則，以最大程度地減少串?dāng)_或解決因過孔位置不當導致的EMI問題。

這些開發人員往往是探路先鋒，他們持續所面臨的問題是確定潛在的信號衰減可能發生的位置和原因，以及究竟還存在多大的冗余。簡單地將一個插頭換為更實惠的品類、最后關頭因?yàn)榱W(xué)原因或者供應鏈而導致的引線分配的微調、固件或硬件的升級，又或者是生產工藝的任何變化都可能是可怕的噩夢，因?yàn)榻鉀Q這些問題需要花費額外的精力和時間來重新對線路板進行設計。

TMT4 PCIe性能綜合測試儀

在主板上應用BIOS更新可以實現與NVMx SSD硬盤間的全速通訊，但也可能引起電氣物理層面上的變化。在固件升級期間，與主板連接且與CPU通信的交換機和計時器的配置可能會發生變化，在變化之后執行“通道容限測試”可能會得到不同的測試結果。抖動限值的改進隨時可能發生，在綜合模擬工具中進行準確建模是在確定對PHY物理層實際產生影響之前的虛擬驗證的關鍵。然而，模擬并不是總能代表真實的情況，所以仍然必須執行物理層面的測試。

低功耗的Gen3和Gen4配置常常被重新設置，以實現潛在的節能配置。即使在對電源電路進行微調時，也應該確保電源重新接通的步驟足夠快，以滿足連接建立時間的要求，因?yàn)閮H僅是增加幾毫秒便可能導致形成一種需要重新驗證的新情況。

然而，在這些場景下，重新對線路設計進行驗證可能并不經濟高效：事實上，對在物聯網/消費者應用中銷售且依舊使用PCIe Gen3連接的非關鍵性低成本產品進行微小的設計變更后重新花費時間進行實驗室驗證可能并不合理。

半導體企業需要遵循復雜的決策路徑，以便針對某設計變更根據經驗作出是否進行新的驗證的判斷。判斷的標準源于風險和成本分析。

在此情況下使用到的測試儀器通常為誤碼率測試儀（BERT）和示波器。這些儀器也在不斷發展，以滿足每一代PCIe標準的要求，但根據用戶的經驗，這些儀器的操作普遍比較有挑戰性。

驗證成本不僅僅與硬件的購置成本有關，而且與執行此工作而配備的專家資源的時間成本有關。一名軟件操作助手可以通過測試來保證進行每項檢測時被測設備都進行了正確的電氣連接，但是使用BERT和帶探頭的示波器的整體過程還是需要一名專家全程進行監控。

以鏈路初始化的驗證為例

以鏈路初始化為例，它是一個物理層的控制過程，其對于設備物理層的初始化和將一些設置應用至鏈路是不可或缺的。在正常操作中，這個過程是自動的，但如果您對深度的設計驗證感興趣，則需要對特定數據進行編碼的軟件來允許用戶診斷和監控在狀態轉換期間信號發生的潛在問題。BERT通常用于精確控制的鏈路訓練和均衡，涵蓋三個關鍵測試領域：合規性、容限測試和故障檢測。此外還需要實時示波器，需要高度開發的應用軟件在接收端自動完成復雜的測試過程，并與BERT實時通訊，交換配置參數數據。

容限測試還需要在PCIe插槽的每個通道上依次重復一系列固定的步驟，包括設置觸發電壓時間。這種涉及多種不同高度開發設備的冗長且復雜的工序可能引入人為失誤，進而影響到整個檢測程序的效率。

Tektronix并非尋求BERT/示波器系統的替代品或是已經廣泛使用的On Chip Lane Margining Tool，而是采取了不同的解決方案。

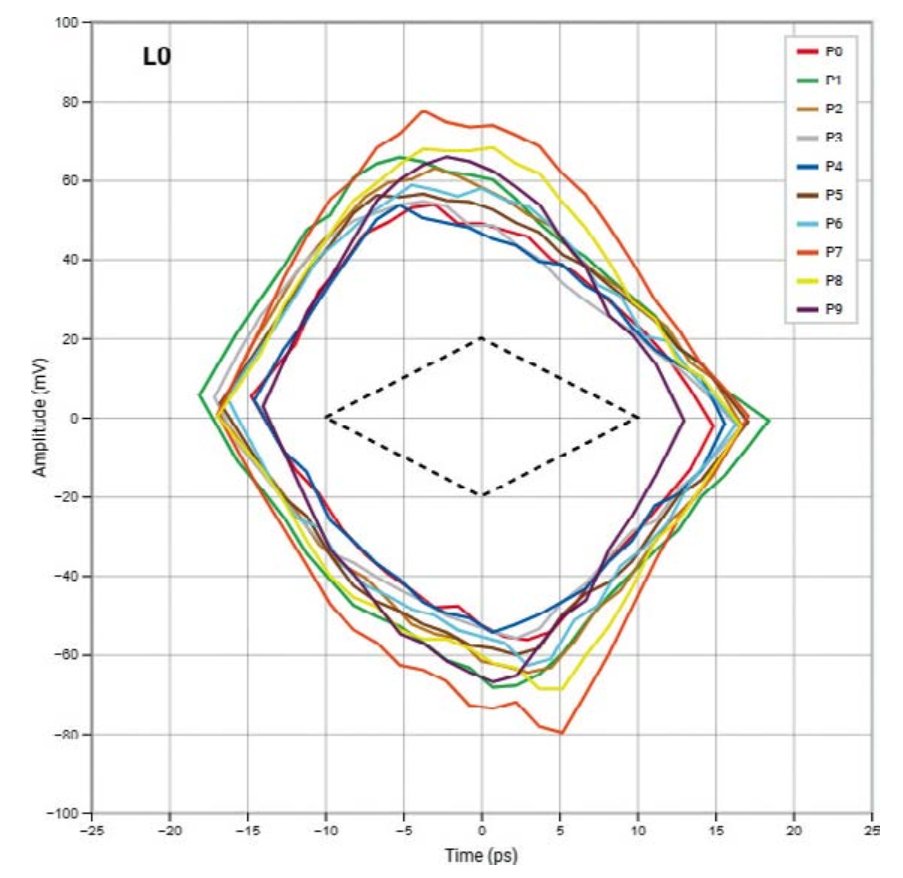

TMT4 PCIE性能綜合測試儀實時為用戶顯示眼圖

TMT4 PCIE性能綜合測試儀開創了業內獨特的、評估PCIe Gen 3和PCIe Gen 4鏈路運行狀況的功能。

TMT4 PCIE性能綜合測試儀可連接至大多數流行的PCI形狀因數，如CEM、M.2、U.2和U.3，能夠與當今可用的大多數PCIe設備進行連接。該TMT4綜合測試儀除顯示眼圖外，還提供了其接收端用來最大化眼圖高度和寬度的補償相關的信息。

系統對于發射器測試提供了兩個重要的數據：可以在容限測試儀接收器測量的每個通道/預設組合的眼圖。容限測試儀的接收器訓練值，用于充分張開眼圖。

在接收端，可以對測試件的接收器路徑進行功能評估。具體來說，其旨在確定在預期的操作范圍內從容限測試儀發射的信號在錯誤返回之前的衰減程度。

在這樣的使用情境下，新的TMT4 PCIE性能綜合測試儀可作為額外的設備，專注于發送和接收通道的容限，使用戶在短短幾分鐘內評估PCIe Gen 3和PCIe Gen 4設備的運行狀況成為可能。
