引言

隨著社會工業化的不斷發展,工業對于設備自動化的需求不斷提高,運動控制系統顯得愈發重要。作為驅動自動化設備的重要部件,閉環步進電機在開環步進電機的基礎上增加了位置反饋器來實現閉環控制,同樣是通過調節脈沖信號的數量和頻率來調整位移及速度,其運行時的發熱和振動都小于開環步進電機,精度和可靠性卻優于開環步進電機,因此,基于閉環步進電機的運動系統設計成為一個有著重要意義的研究課題。與此同時,虛擬儀器由于其強大的底層驅動程序以及便捷的可視化編程特性,在自動化領域的應用已經越發廣泛,在工業界的認可度也不斷提高。通過LabVIEW虛擬儀器搭配運動控制卡、驅動器及閉環步進電機進行運動系統的設計,可使系統具有高移植性、高穩定性和高擴展性。

1運動控制系統總體結構

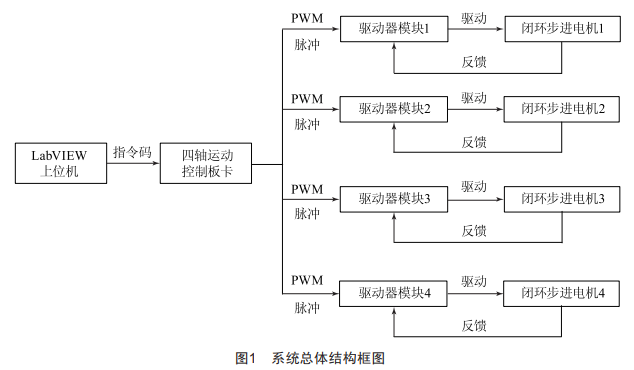

本文以驅動閉環步進電機為研究對象,采用LabVIEW上位機+運動控制卡+驅動器模塊的控制方案進行運動系統的設計:伴隨著運動的多元化,多軸控制得到進一步關注,故系統設計從四軸控制的角度出發。系統總體結構框圖如圖1所示,該運動控制系統主要分為硬件和軟件兩部分,硬件部分主要由工控機、四軸運動控制卡、驅動器模塊、閉環步進電機構成,其中工控機主要用于LabVIEW上位機軟件的硬件環境,四軸運動控制卡通過驅動器模塊進行閉環步進電機的控制管理,同時閉環步進電機自帶的編碼器向驅動器模塊實時反饋位置信息,驅動器模塊依據反饋信息進行輸出指令調節,提高電機運轉精度。

軟件部分主要是通過LabVIEW進行上位機控制軟件的設計,來實現對整個系統的操控。LabVIEW上位機軟件基于工控機硬件環境與運動控制卡通過高實時性的PCI總線進行通信,實現對系統的實時控制及系統狀態的實時采集。

2運動控制系統的硬件配置

依據電機負載、電機額定轉速、額定扭矩及最大扭矩、動作模式、編碼器分辨率等方面進行閉環步進電機的選擇,本系統選用了富興的sC42-03型閉環步進電機以及與其配套的Ts808D伺服驅動器,四軸運動控制卡選用了研華的PCI-1245L運動控制卡。

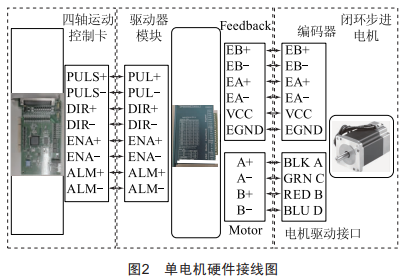

PCI-1245L運動控制卡是四軸的softMotionPCI總線控制器卡,能夠?qū)崿F(xiàn)運動軌跡和時間控制,以滿足精確運動中的同步應用需求,其在Cw/CCw模式的編碼器輸入為lMHz,脈沖輸出高達lMb/s,可實現高精度的控制、線性插補和同步啟停等功能。閉環步進電機的精度為l.89,其編碼器精度為0.369。單個電機系統硬件接線圖如圖2所示,Ts808D伺服驅動器的A、B接線端需要與閉環步進電機的動力線相連,用于驅動步進電機,Ts808D伺服驅動器的EA、EB接口連接到閉環步進電機的編碼器信號接口,進行編碼器反饋信息的接收,依據該信息調節速度指令和電流指令,進一步提高電機轉動精度。PCI-1245L運動控制卡的PULs、DIR、ENA、ALM分別連接到伺服驅動器的脈沖輸入端、方向輸入端、使能輸入端、報警信號輸出端,以實現對系統運動狀態的控制及監視。

3基于LabVIEW的運動控制程序設計

上位機程序基于LabVIEW搭配PCI-1245L運動控制卡設備驅動進行設計,PCI-1245L運動控制卡設備驅動是基于通用運動架構,基于該架構設計的上位機包含設備驅動層、整合層和應用層,這樣當支持該架構的設備發生變化時,設計中的應用也無須修改,保證了程序的可移植性。

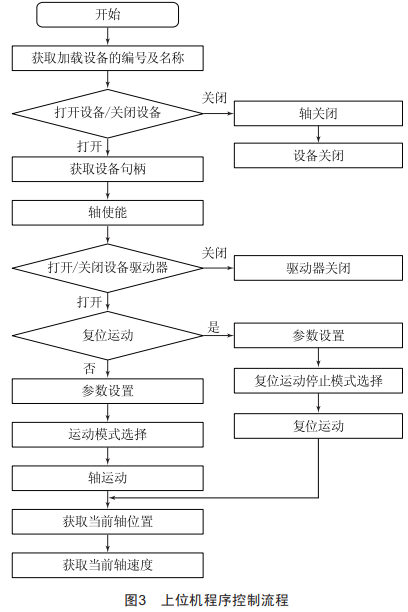

該通用運動架構的操作對象主要包括設備對象和軸對象,程序設計時,需要調用相應的對象來實現相應的操作,以保證每次動作都有明確的操作對象。上位機程序控制流程如圖3所示,為了確保程序的適用廣泛性,故程序設計需要先確定操作設備來獲取設備句柄,之后在該設備句柄的基礎上進行軸使能,即打開運動控制卡目標軸的操控接口,之后打開設備驅動器以保證驅動器的有效工作。

回原點運動是運動控制必備的功能,目前實現方法主要有硬件復位或軟件復位,硬件復位是將光電開關放置在目標位置,當運動到原點位置時,光電開關發出限位信號指示運動停止:軟件復位是依據程序記錄的位置信息進行回原點運動,直至當前位置處于原點位。上位機程序集合了兩種限位措施,既可以通過硬件限位,又可以基于軟件限位進行回原點運動。在程序中通過動態鏈接庫來調用相關函數實現相關參數的設置,參數設置中包括了運動距離、速度等信息,通過調整脈沖數量和頻率來改變移動距離和速度。整個運動過程中都對位置、速度等參數進行實時顯示,以實現對運動狀態的實時監視,以免出現運動狀態的不確定性。

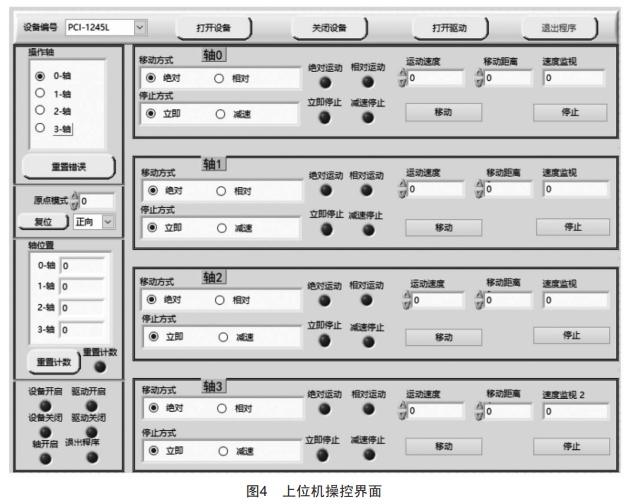

運動控制上位機程序控制界面如圖4所示,程序開始運行后,設備編號成功顯示PCI-1245L,代表板卡加載成功并已獲取板卡信息,之后打開設備、打開驅動器才能成功進行后續操作,同時可以通過設備開啟、驅動開啟、軸開啟指示燈來判斷操作的成功與否以及閉環步進電機能否正常運行。每次電機運行前,需要在上位機程序控制界面選擇相應的運動模式,運動模式主要包括絕對運動和相對運動,之后輸入運行距離和運行速度等參數,運行時,各軸的位置和速度信息實時顯示在上位機程序控制界面上,當想停止本次運動時,選擇停止方式,即立即停止或減速停止,點擊"停止"按鈕即可結束本次運動。通過復位即可使電機進行回原點運動,在原點模式一欄進行復位運動停止模式的選擇。當程序因軸處于"Errorstop"狀態而無法進行動作時,通過重置錯誤按鈕消除該狀態來保證程序的正常運轉。界面中的重置計數按鈕是針對軸位置信息的清除,由于每次移動距離的輸入為脈沖數,故軸位置信息的清除即是將相應軸脈沖總數清除,重置計數后,位置信息重新從零累計。

4精度測試

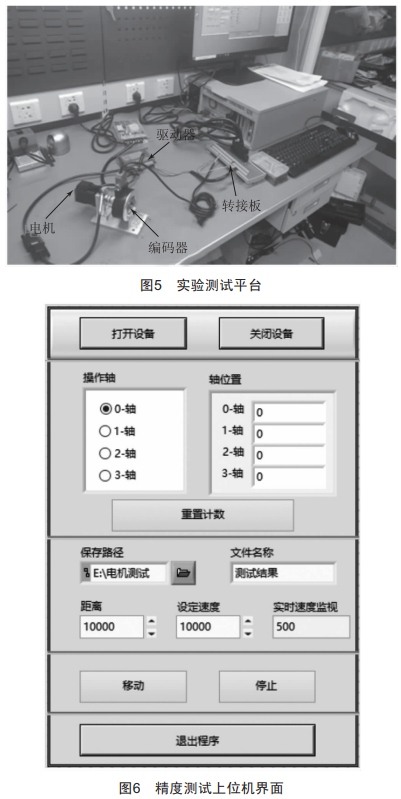

為了進一步測試設計好的運動控制系統的性能,基于編碼器搭建了實驗測試平臺,如圖5所示,通過設計的轉接件將電機和編碼器相連,其中,編碼器分辨率為0.0189。當電機旋轉一定角度時,編碼器也隨之轉動相同角度,編碼器將該角度傳送給運動控制卡,再通過編寫的精度測試上位機程序進行該角度的采集,即可完成編碼器每次測量結果的記錄,精度測試上位機界面如圖6所示,每次測量結果都存入目標文件中。

4.1定位精度測試

定位精度是系統運行中必不可少的參數,故首先通過編碼器來進行電機定位精度的測試,通過上位機向運動控制卡發送一定脈沖數。運動控制卡依據脈沖數進行閉環步進電機步距的控制,為了更好地覆蓋閉環步進電機一周各位置的定位精度,運動角度選取最小步距角1.89,進行7200次運動,這樣累計步距成功覆蓋超過一周,每個位置測試36次。

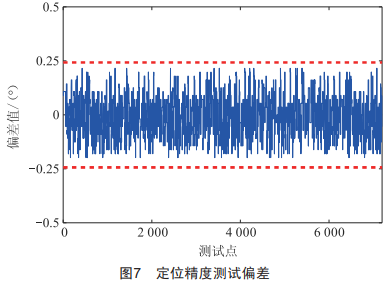

測試結果如圖7所示,最大偏差值是0.216°,故搭配該閉環步進電機的情況下,該運動系統不適用于精度要求不高于0.216°的場合。

4.2重復定位精度測試

重復定位精度作為系統的另一個指標,其重要性不言而喻。該參數的測量同樣是基于搭建好的測試平臺,測試過程中,在轉動一圈內均勻選取n個位置,如圖8所示,在每個位置測試a次,即在同一個位置進行a次運動,這樣總共測試1000次。每次運動過程中讓電機不斷重復走過固定步距,之后通過編碼器觀察每次走過的實際步距與給定的固定步距差值,再通過上位機進行測試以實現針對重復定位精度的測試。通過選取不同步距角度來不斷重復該測量步驟,以保證測試結果的可靠性。

圖8 重復定位精度測試位置的選取

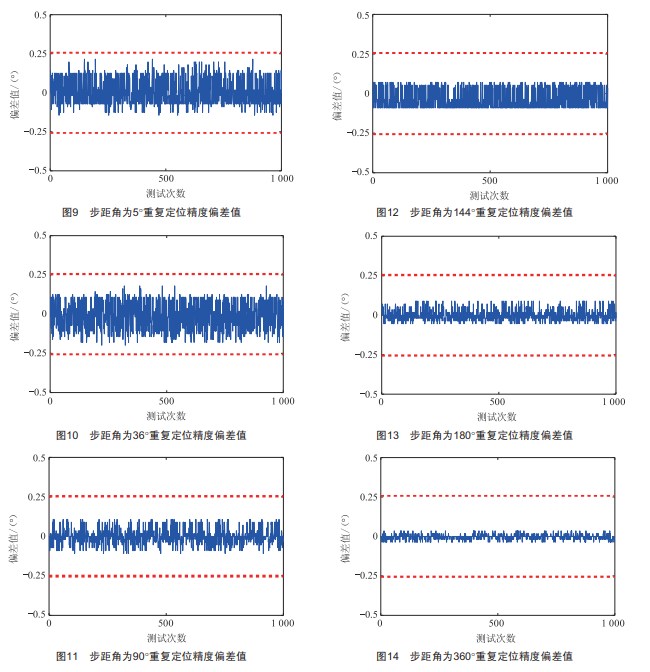

測試中選取了5°、36°、90°、144°、180°、360°等6個步距角,實現了從小角度步距到大角度步距的覆蓋。在電機轉動一圈范圍內均勻選取10個位置,每個位置進行100次測試。當步距角為5°時,測量結果如圖9所示,最大偏差值為0.216°:當步距角為36°時,測量結果如圖10所示,最大偏差值為0.198°:當步距角為90°時,測量結果如圖11所示,最大偏差值為0.108°:當步距角為144°時,測量結果如圖12所示,最大偏差值為0.09°:當步距角為180°時,測量結果如圖13所示,最大偏差值為0.09°:當步距角為360°時,測量結果如圖14所示,最大偏差值為0.036°。

雖然步距角為144°與步距角為180°時的最大偏差值都為0.09°,但從圖12與圖13的對比中可以看出,步距角為180°的重復定位精度要優于步距角為144°的情況。從測量結果也可以看出,大角度的重復定位精度要優于小角度的,也進一步說明該系統不適用于小角度高精度定位的情況,而更適用于應用場合為大角度定位的情況。當然,也可以從各角度重復定位精度的偏差情況分析得出是否符合應用場景,測試結果進一步為該系統應用場合的選擇提供了數據支持。

5結語

本文基于LabVIEW上位機＋運動控制卡＋驅動器模塊的控制方案進行四軸運動系統的設計,通過設計的上位機控制程序?qū)崿F(xiàn)了閉環步進電機的實時控制及監視。之后基于編碼器搭建了電機測試平臺,對電機的定位精度和重復定位精度進行測試,通過設計精度測試上位機程序進行測試結果的采集。定位精度測試結果

顯示該運動系統不適用于精度要求不高于0.226°的場合,重復定位精度測試結果顯示該系統不適用于小角度高精度定位的情況,而更適用于應用場合為大角度定位的情況。該系統采用精度更高的閉環步進電機,在成本沒有提高的情況下優化了系統性能,同時測試結果為系統應用場合的選擇提供了數據支持,為后續使用提供了方便。
