據安謀科技統計，過去一年中國有60個用到了NPU的芯片項目，而其中55%的都是選擇了自研NPU。自研NPU也就意味著軟件工具鏈也都各有所不同，因此在AI應用的推理側，有著非常嚴重的碎片化的現象。為了解決這種NPU硬件碎片化問題，加速NPU生態發展，安謀科技近日發布了其最新的”周易“X2 NPU產品。憑借著可拓展的算力架構、自定義的算子、大模型優化架構以及開放的Compass軟件平臺，“周易”X2 NPU不是為了單獨解決某一個問題、或者某一個應用痛點而來，而是為了解決全行業的端側AI推理難題，助力AI走入通用應用層面。

“周易”X2 NPU——適用多類型端側推理，兼具高效低耗

“無論是手持終端設備、汽車應用場景還是像現在十分火熱的GPT和邊緣側高性能計算場景，對于人工智能的算力要求是成倍提升的?！卑仓\科技產品總監楊磊分享到。手機上的算力已經達到了30TOPS，PC上也有了45TOPS的高算力方案推出，而在汽車上已經有了幾百TOPS的算力需求；像Chat-GPT這樣的大模型對于算力的需求更是以成倍增加。安謀科技最新發布的“周易”X2 NPU，就能夠很好地解決以上這些場景中的算力難題。

據悉，“周易”X2 NPU是基于安謀科技最新的“周易”V3架構指令集，相比前代產品有了非常多的性能提升。首先是在算力上，能夠支持實現320TOPS的子系統的算力。第二是通過i-Tiling技術，大幅減少帶寬需求，進一步提升計算效率，從而大幅降低系統的成本。第三是實時任務調度，通過專門的硬件加速調度器來做實時的任務調度和管理，從而滿足汽車等高實時性的應用場景。第四是支持混合精度計算，包括定點計算、整數型計算和浮點計算，并且可以很好地平衡整體功耗、計算密度和計算精度。第五是專門優化的Transformer性能，針對圖像處理等進行了專門的優化。第六是增加了無損的權重壓縮的技術，實現了帶寬的節省。第七是針對手持電池供電設備進行了低功耗優化，在7nm節點能夠做到10TOPS/w的能效。第八是針對手機拍照中的AI降噪、視頻超分插幀等進行了專門的優化。

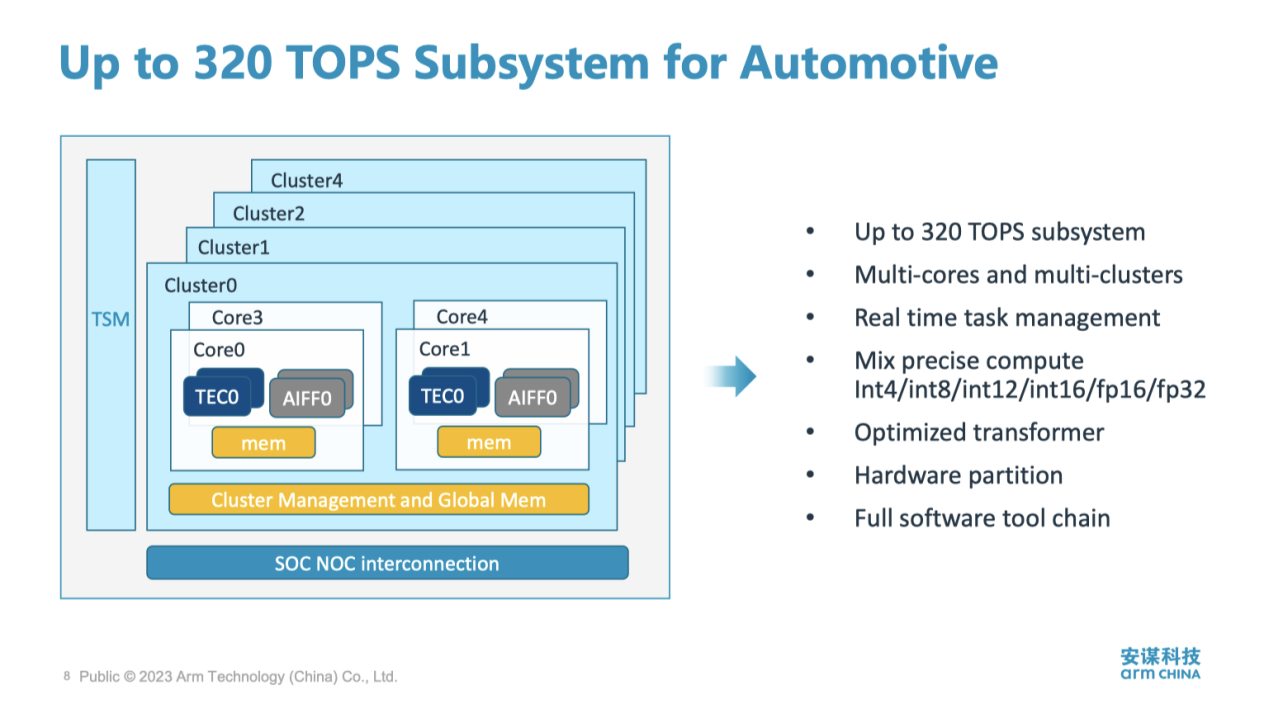

據安謀科技執行副總裁、產品研發負責人劉澍介紹，“周易”X2 NPU第一個瞄準的是汽車市場。而在此次發布會上，安謀科技也展示了一個面向汽車場景的320TOPS參考方案。在一個子系統中集成了四個Cluster，每個Cluster中集成了4個核和Cluster Management。

與國際上比較通用的汽車SoC對比，在跑Swin-Transformer，采用相似的MAC數量的前提下，“周易”X2可以實現最高260%的性能優勢。除了一些MAC配置比較重的算子外，安謀科技還針對了Softmax、instance Normalization、Layer Normalization、Slice、矩陣運算等都進行了合理優化，才能達到這個實測結果。

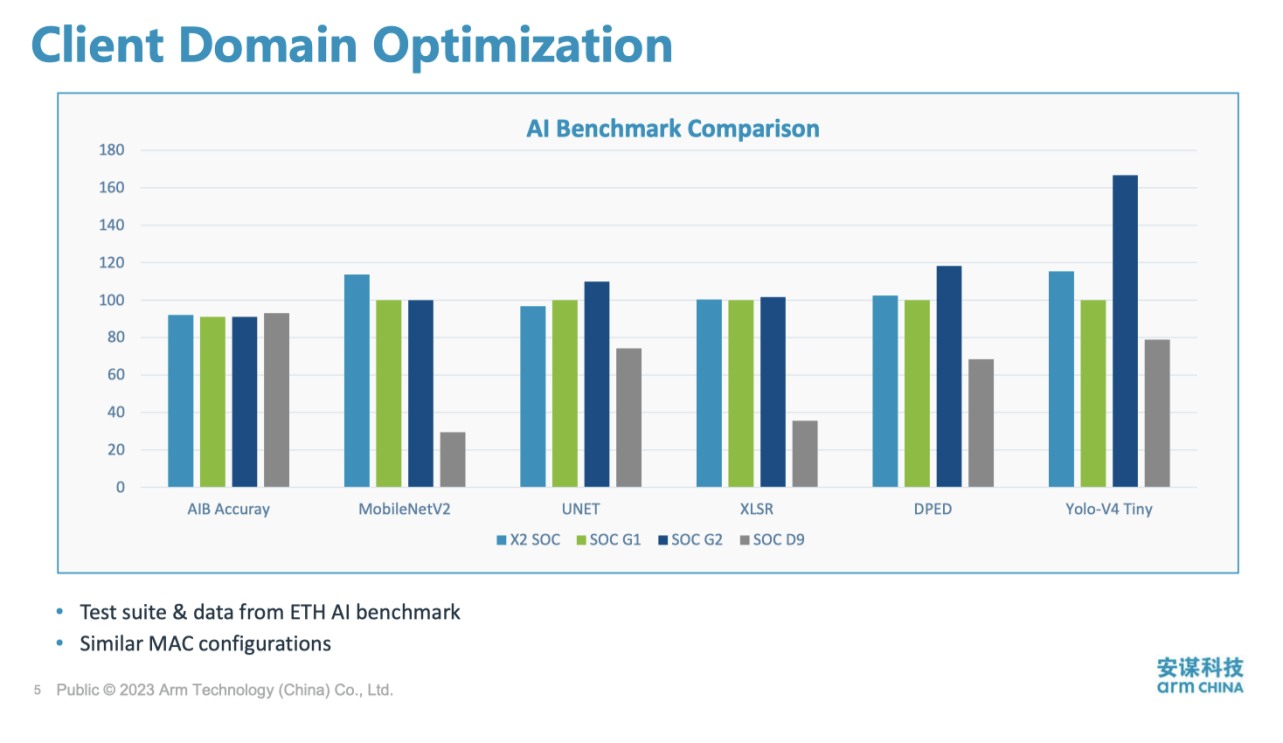

而針對移動端場景，安謀科技展示了一個對標業界旗艦手機的30TOPS方案，在一個X2 Cluster中集成了三個核，提供了AI降噪、視頻超分等專門的優化。在與其他旗艦SoC的對比中，“周易”X2 SoC可以實現同樣的精度水平，但在MobileNet、UNET、YOLO等典型網絡中能提供更好的性能優勢。

而除了上述展示的分別汽車和移動端這兩大類應用場景的子系統外，劉澍還表示“周易”X2 NPU可以滿足更高算力的邊緣服務器類的應用需求，未來還會推動針對新興領域的高性能子系統開發，希望把“周易”X系列NPU推向更多大算力的領域，不斷地發展。

第三代“周易”架構——并行、可拓展和軟硬件耦合

為什么“周易”X2 NPU有這么好的彈性，能夠?qū)崿F(xiàn)從幾十TOPS到幾百TOPS的算力拓展，而且還都兼顧了很好的能效比？這背后的奧秘就來自其最新的第三代“周易”架構，以及與Compass軟件平臺的緊密耦合。

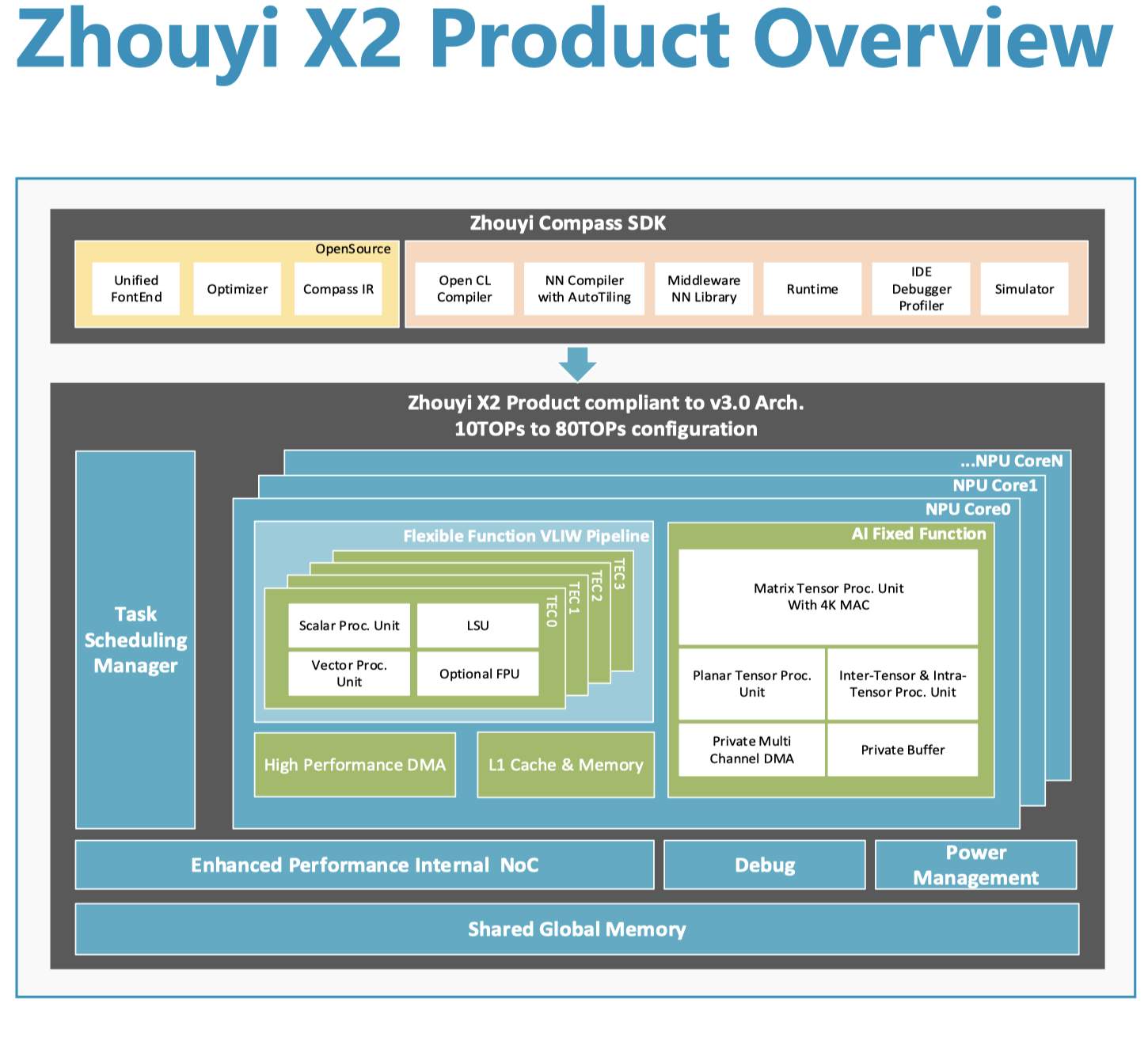

“周易”X2 NPU的計算核心分為兩個大的部件，一個是可編程、靈活的單元，采用了VLIN架構，負責通用向量處理；另一個是專門負責Tensor處理的、集合了多種高不同種類算子的加速單元；兩者有機地結合在一起構成了一個基本的NPU核，多個NPU的核可以進一步組成Cluster，多個Cluster進一步還可以繼續拓展。

一個Cluster中的拓展除了兩部分計算單元外，還需要高帶寬的內部NoC、Debug單元、電源管理單元以及內部的Memory，構成一個計算的Cluster。TSM（Task Scheduling Manager）是一個關鍵部件，可以將計算任務調度到合適的核或Cluster上。

另一個優勢在于，“周易”架構能做到高效能AI固定運算和靈活編程要求的有效平衡。安謀科技開發了很多高效能的NN算子，可供客戶直接調用；而且提供了很多可重配置的結構單元，來適配客戶的更多新算子。還開發了專門的NN Compiler，整合了i-Tiling的技術節省帶寬。從底層軟件、到中間部件，包括runtime、IDE、Simulator等都在“周易”Compass軟件平臺上實現了整合，而且安謀科技還提供了界面友好的OpenCL Compiler，通過一次編程個就可以將多類運算單元整合起來。在頂層，安謀科技定義了一套套Compass IR的公開標準接口，將IR直接對接到上層神經網絡或底層硬件。此外，“周易” V3架構中還有一個核心部件是量化部件，可以把各種浮點的原始模型量化到合適精度，在NPU上進行最高效的運行。

據安謀科技NPU研發高級總監孫錦鴻介紹，“周易”架構已經發展到第三代，設計思路上遵行“并行”和“可拓展性”，在同構和異構的單元中得到統一。整個“周易”NPU的設計核心思想在指令和數據處理單元的同構計算里做到了最大并行。如果在異構上，可以把數據的Channel和Batch、甚至異構算子做成并行，在同構和異構的單元里得到統一。在此基礎上擴展的核和Cluster，通過不同顆粒度的并行性來體現到整個“周易”架構的強擴展性。雖然“周易”V3架構的擴展維度很多樣，但都可以通過統一的OpenCL界面把不同擴展性的計算單元，不同的核通過統一的編程方式進行統一編程，提供較好用戶體驗。

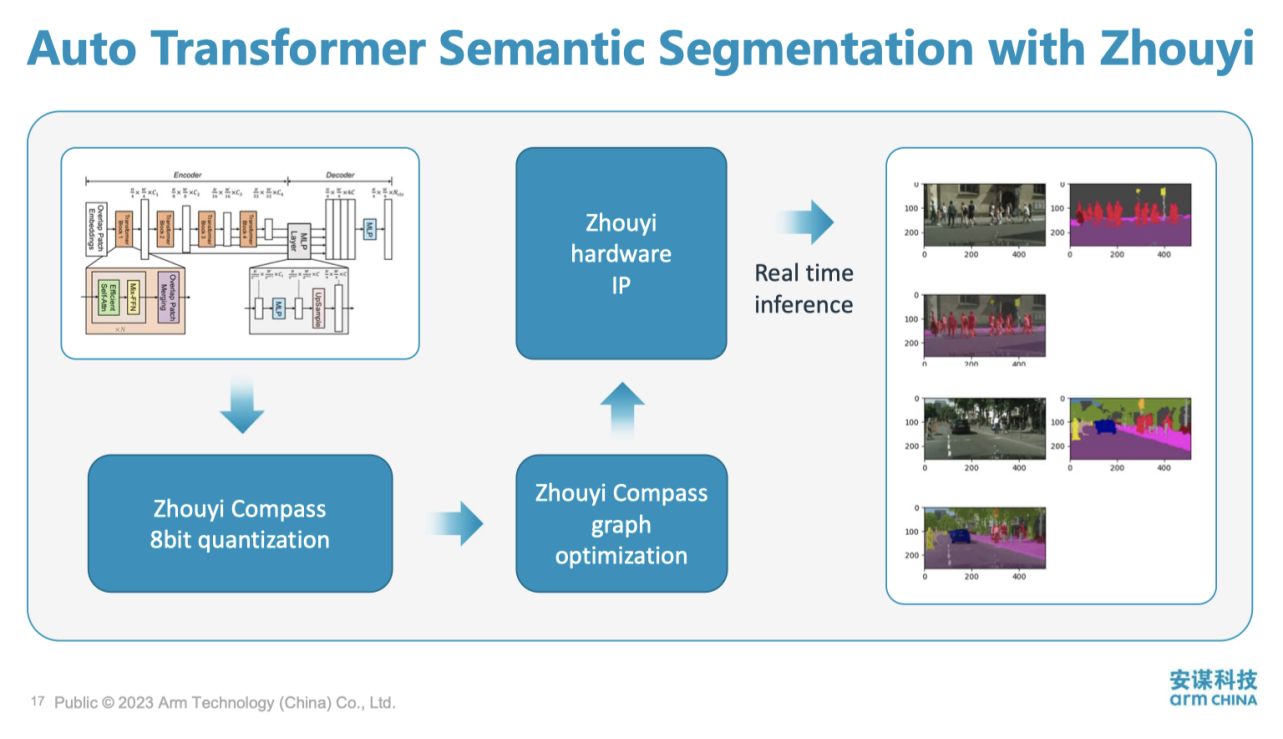

在“周易”V3架構上，提供了專門針對圖優化的策略，結合Transpose合成，通過相同/類似算子融合，可以大大減少處理流水線，從而減少帶寬，提高運算效率。在發布會現場展示了一個車載的處理模型，通過“周易” Compass軟件平臺：做了8bit的量化，再做了圖優化，之后再放到IP里面運行，最后實時輸出分割后原生的圖像結果。這一模型的運算復雜度比傳統CNN模型更為復雜，同時精度上也會更好。

孫錦鴻表示，“周易”V3架構的研發的最難點在于如何把易用性、可編程性或最有效地把軟件遷移到“周易”的產品上，做到軟硬件的平衡。要實現這一難題，安謀科技在“周易”架構上提供了支持統一編程的OpenCL界面、Primitive（原語）方法實現高效算子整合、支持TVM的統一框架實現與CPU、GPU的異構聯動，從而讓其最終得以實現如此好的軟硬件協同。

NPU生態的構建和意義

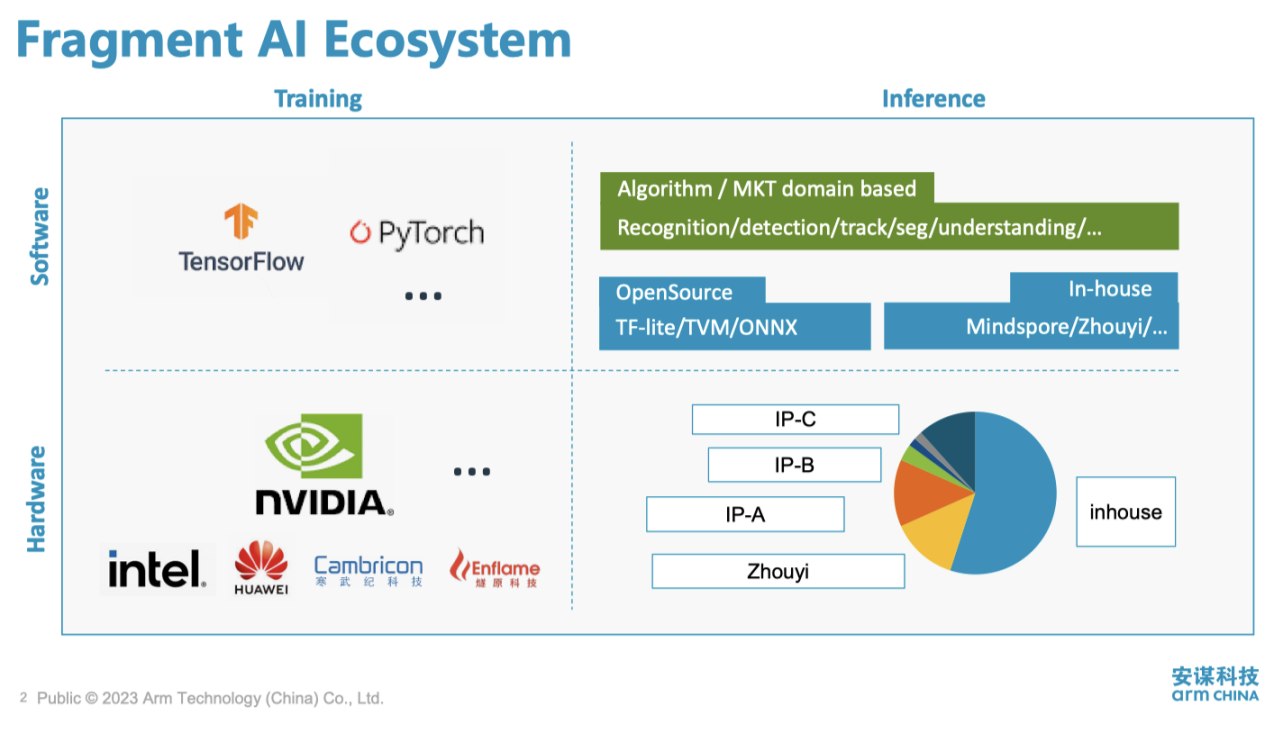

目前端側的AI推理應用，尚處在發展階段，因此在NPU硬件生態上呈現出碎片化的現狀。據安謀科技調研，去年中國包含NPU的項目有60個左右，其中就出現了接近40種方案。每換一個硬件平臺，也就意味著整個軟件工具鏈的改變，這對于需要切換軟硬件平臺的應用開發者而言及其復雜?！霸鯓幽茉谕评韨?cè)使生態更加友好，尤其是對于軟件開發者、應用開發者更加友好，可以讓他們更加方便、快捷地進行應用的開發和部署，是安謀科技一直在深入思考的問題。”楊磊分享到。

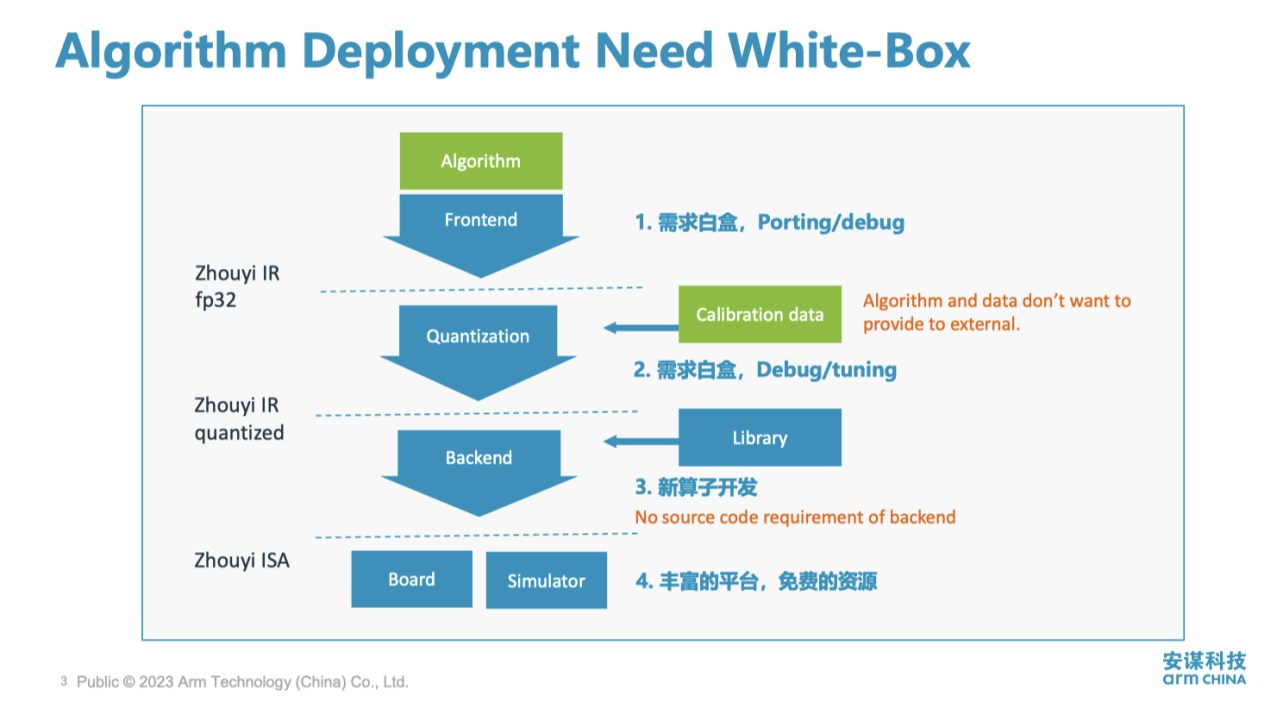

NPU的軟件移植流程通常包括以下幾個步驟：浮點模型訓練好之后，要針對硬件進行定點的量化，最終變成可執行的代碼；代碼還需要在軟件仿真平臺和硬件開發板上進行測試，最終部署到硬件上。在這個開發的過程中，越是以算法和數據為核心的合作伙伴，越有強烈的軟件工具鏈白盒的訴求。

基于此行業痛點，安謀科技推出了“周易”NPU軟件開源計劃。該計劃包括了幾個部分：第一是實現了“周易”中間表示層的開放，第二是免費授權“周易”V3架構，鼓勵自研NPU實現“周易”架構兼容。

中間表示層指的是一個非常重要的抽象層級，在底層的細粒度的指令之上，類似于高級指令集。這是一個比較大粒度的抽象層級，簡稱為IR，安謀科技實現了IR層的整個規范的全面開源，從而滿足了開發者在應用移植和部署過程中對于白盒開發的需求?！凹词故亲鲎匝蠳PU的合作伙伴，周易開源計劃也可以幫助到他們節省約50%的軟件工作量?！睏罾诜窒淼?，“而對于上層的算法開發者而言，開源的好處是給了他們一個較為統一硬件方案?！?

此前Arm就圍繞著CPU IP進行了一些開源項目的嘗試，而此次安謀科技的“周易”軟件開源計劃，是其整個生態伙伴計劃的重要組成部分。據悉，安謀科技的全部自研產品，包括“周易”NPU、“山?！盨PU、“星辰”CPU、“玲瓏”ISP、VPU等都可以提供給生態伙伴，透過TVM的設計和Compass平臺，就能讓“周易”NPU跟Arm其他CPU、GPU結合起來，形成合理的異構運算調度。而且這個合作伙伴的定義不僅局限于芯片設計客戶，也包括上下游所有的參與者。譬如汽車應用而言，包括OEM、Tier1、Tier2、軟件開發者和創新設備商等都屬于生態參與者的一部分。

結語

隨著ChatGPT的興起，大模型讓AI走入通用應用，AI將會成為一種基礎的計算支持，成為賦能各種應用升級的沃土。而大模型、多模態輸入等對于算力的要求越來越高，走入通用后的端側的硬件碎片化問題，都是當下端側NPU發展的挑戰。安謀科技的“周易”X2 NPU推出，有望解決這一挑戰，并且真正實現NPU生態的繁榮。

劉澍表示，安謀科技將一直堅持“本土創新、全球標準”的理念，不斷完善自研產品矩陣，和Arm IP形成優勢互補，通過這樣的方式滿足本土客戶需求，發揮本土資源能力，支持產業繁榮發展。
