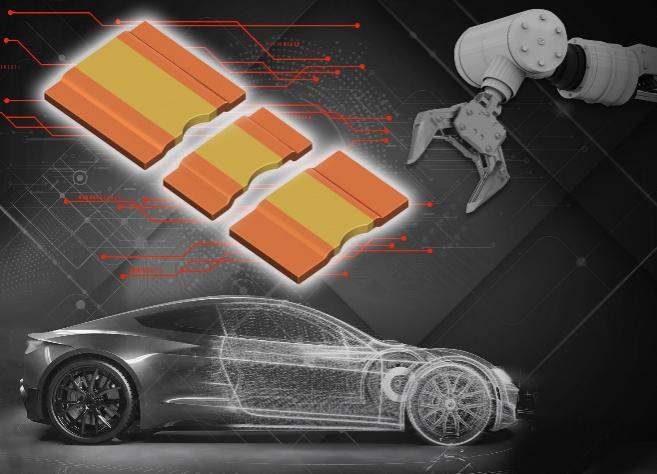

ROHM開發出12W級額定功率的0.85mm業界超薄金屬板分流電阻器“PSR350”

時間：2023-03-14 15:55:12

關鍵字：分流電阻器鋰離子電池工業設備

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]非常適用于車載和工業設備的雙面散熱功率模塊！即將推出15W級額定功率業界超小“PSR330”和“PSR100”的0.2mΩ產品

全球知名半導體制造商ROHM（總部位于日本京都市）面向車載和工業設備中的大功率應用，開發出12W級額定功率的業界超薄金屬板分流電阻器“PSR350”。另外，ROHM針對已在15W級額定功率產品中達到業界超小級別的“PSR330”和“PSR100”，還計劃推出0.2mΩ 的產品，以進一步增強“PSR系列”的產品陣容。

在工業設備的功率模塊中，早已出現了內置分流電阻器的產品。近年來，在xEV的主驅逆變器中，為了減小外殼尺寸，在模塊兩側配置散熱機構的薄型功率模塊逐漸增加，在其中內置分流電阻器的需求也日益高漲。然而，以往的金屬板分流電阻器較厚，有可能會影響功率器件的散熱效率。另外，要想降低分流電阻器的厚度，還需要對多種焊接材料進行測試和評估。對此，ROHM利用垂直統合型生產體系的優勢，可小批量測試各種焊接材料。通過積極響應市場需求的靈活開發體系，成功開發出業界超薄的功率分流電阻器。

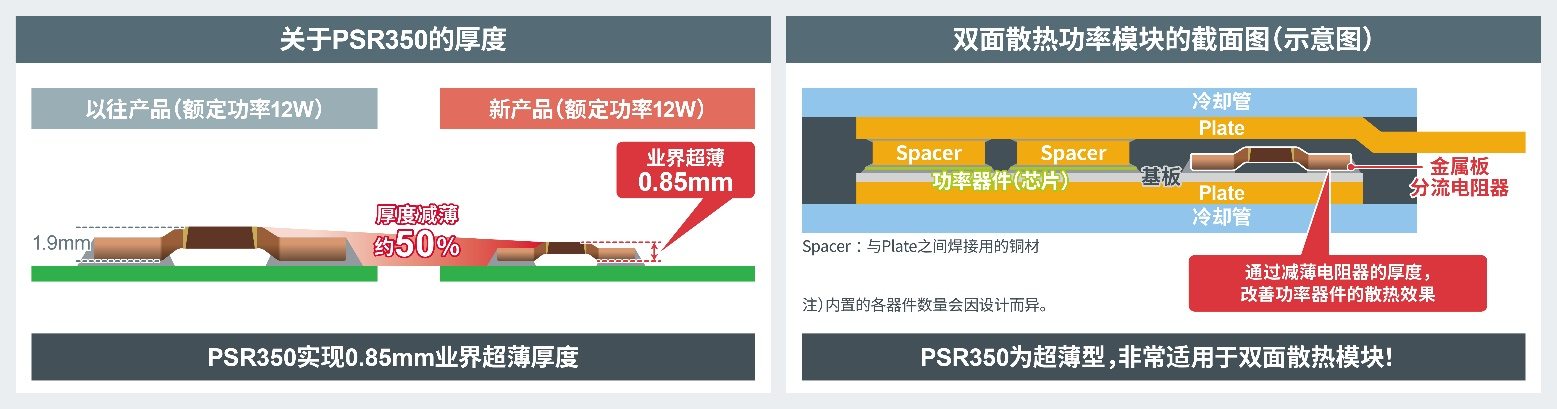

PSR350利用ROHM垂直統合型生產體系的優勢，通過優化材料和制造工序，以12W級額定功率實現了約為以往產品一半高度的0.85mm超薄封裝。越來越多的車載主驅逆變器等產品開始采用雙面散熱功率模塊，而ROHM的新產品使其內置功率器件芯片（IGBT或SiC MOSFET）和功率分流電阻器成為可能，這將有助于主驅逆變器的小型化發展。

與PSR350一樣，PSR330通過優化材料和制造工序，縮小了產品尺寸，預計將以15W額定功率實現同級產品中業界超小的6464尺寸（6.4mm×6.4mm），與同等額定功率的以往產品相比，尺寸縮小約65%，因此非常有助于減少各種大功率應用的安裝面積。

同時，ROHM計劃將PSR100的下限電阻值由以往的0.3mΩ擴展至0.2mΩ，并推出相應的新產品，以支持更大電流檢測應用。

新產品“PSR350”已經以月產100萬個的規模投入量產（樣品價格500日元/個，不含稅）。另外，“PSR330”和“PSR100”的0.2mΩ產品計劃于2023年11月開始提供樣品。這些新產品的前期工序和后期工序的生產基地均為ROHM Integrated Systems (Thailand) Co., Ltd.（泰國）。

今后，ROHM將不斷提高金屬板分流電阻器的性能，繼續為大功率應用的小型化和節能化貢獻力量。

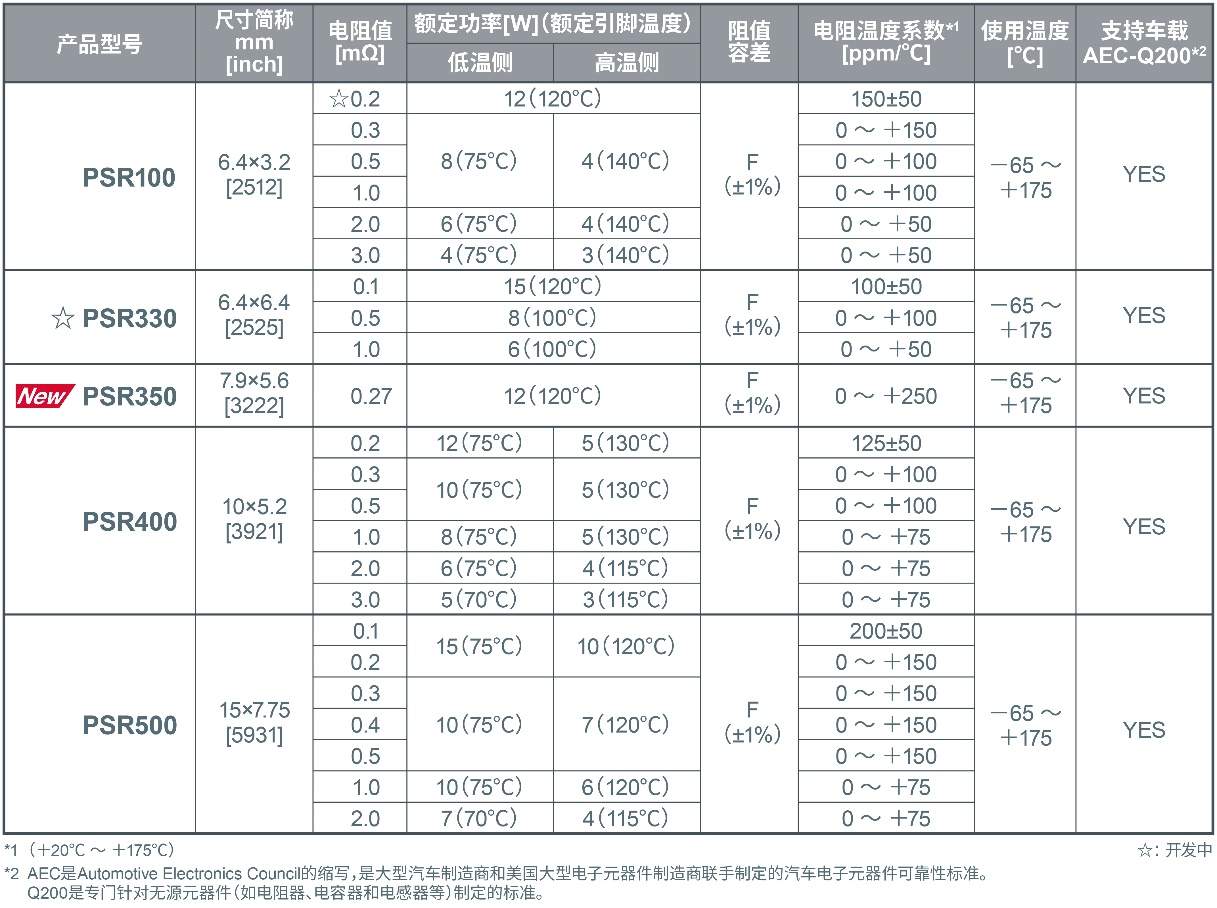

＜關于PSR系列＞

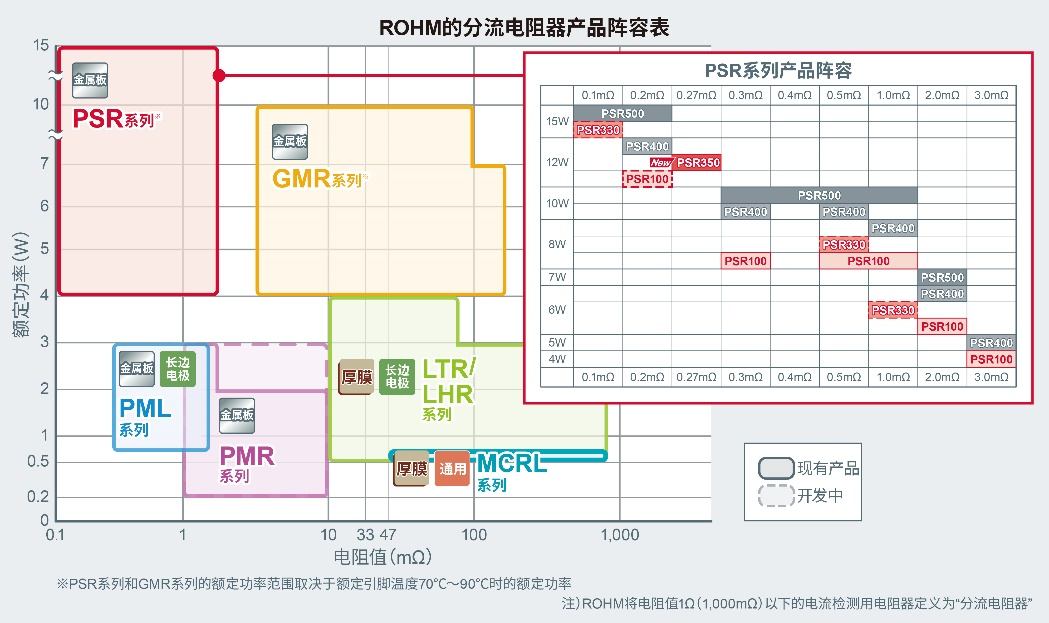

PSR系列是ROHM覆蓋功率范圍最高的金屬板分流電阻器系列，在功率不斷提高的車載設備和工業設備中的應用咨詢與日俱增。通常，電阻器的額定功率和產品尺寸之間存在權衡關系，一般認為很難同時確保這兩項值都滿足需求。而ROHM的優勢在于垂直統合型生產體系，可通過小批量試制來縮短開發周期。通過材料和制造工序的優化，以小尺寸實現了高額定功率，不僅如此，與同等額定功率的普通產品相比，新產品的電阻溫度系數也顯著降低，這將有助于應用產品的小型化和可靠性提升。
