脫離摩爾定律發展規律，SiP將成為超越摩爾定律的殺手锏，在5G、人工智能、數據中心、高性能計算等領域發揮重要作用。

近年來，摩爾定律逐漸進入難以提升的“紅區”，集成電路也逐漸走到發展的瓶頸期。為進一步提升集成電路系統性能、降低成本依賴、提升功能密度，先進封裝技術正朝著高密度、高性能、低成本的方向發展。

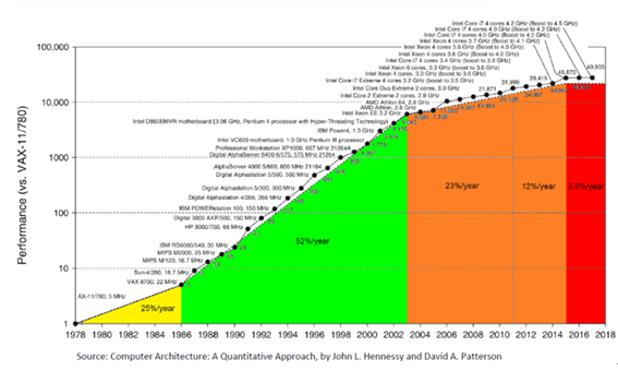

圖：摩爾定律曲線

三十年前，封裝標準還是金屬封裝、塑料封裝、陶瓷封裝。如今，先進封裝已經進入了“寒武紀”，各種封裝模式層出不窮。先進封裝技術主要分為兩大類，一類是基于XY平面延伸，主要通過再分布層（RDL）進行信號延伸和互聯，包括倒裝芯片（Flip Chip）、扇出型晶圓級封裝（FOWLP）、扇出型面板級封裝（FOPLP）等。另一類是基于Z軸延伸，通過硅通孔（TSV）進行信號延伸和互聯，包括硅通孔（TSV）技術、襯底晶圓級芯片封裝（CoWoS）等。

其中，SiP（系統級封裝）成為后摩爾時代實現超高密度和多功能集成的關鍵技術，在5G、人工智能、數據中心、高性能計算等領域發揮重要作用。5月21日，第五屆中國系統級封裝大會在上海召開，來自SiP上下游的廠商進行了專業的技術交流，共同探討SiP未來的發展趨勢與技術演進。

SiP持續創新

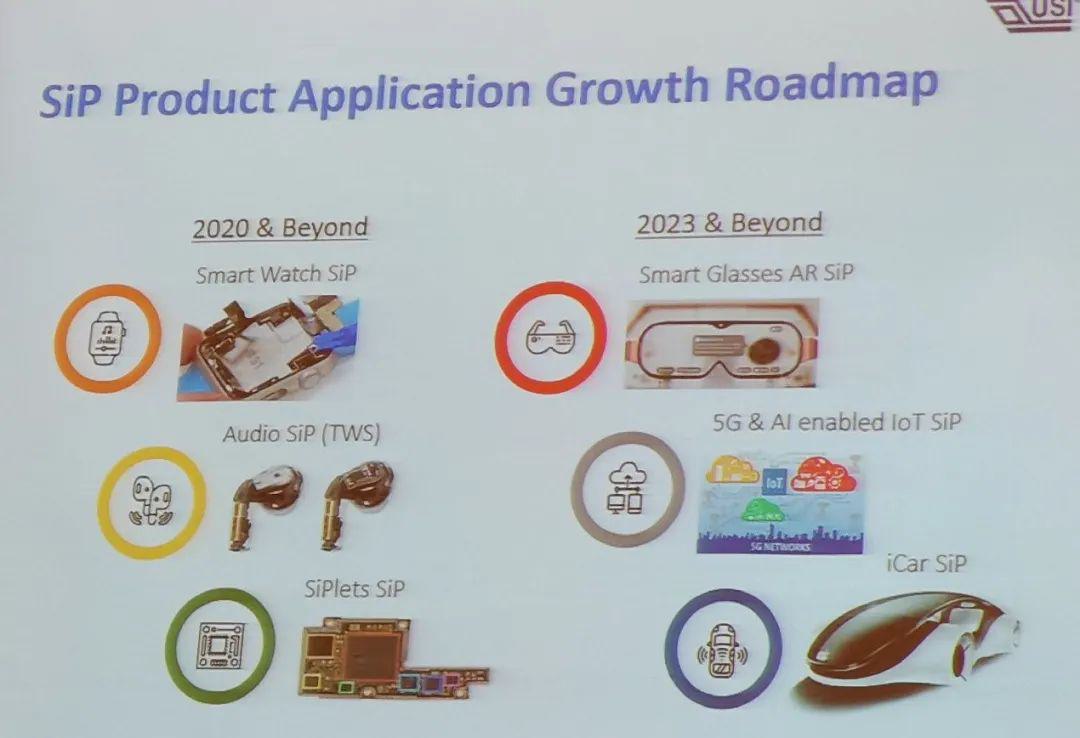

SiP技術應用廣泛，采用SiP技術的產品應用場景囊括了智能手表、智能眼鏡、TWS耳機等可穿戴設備，5G、AI等物聯網相關應用，以及智能汽車等多個領域。

《USI&ASE系統級封裝技術發展路線圖》 環旭電子 趙健

從低端到高端，終端應用中的各種I/O和封裝尺寸中都可以找到SiP技術的身影。芯片的高度集成化要求SiP封裝不斷迭代升級，以滿足高性能和低時間成本的異構集成需求。在移動前端和高性能計算（HPC）市場，SiP封裝技術不斷推進和革新。異構集成和Chiplets（小芯片）也逐漸成為推動高性能計算發展的關鍵技術。

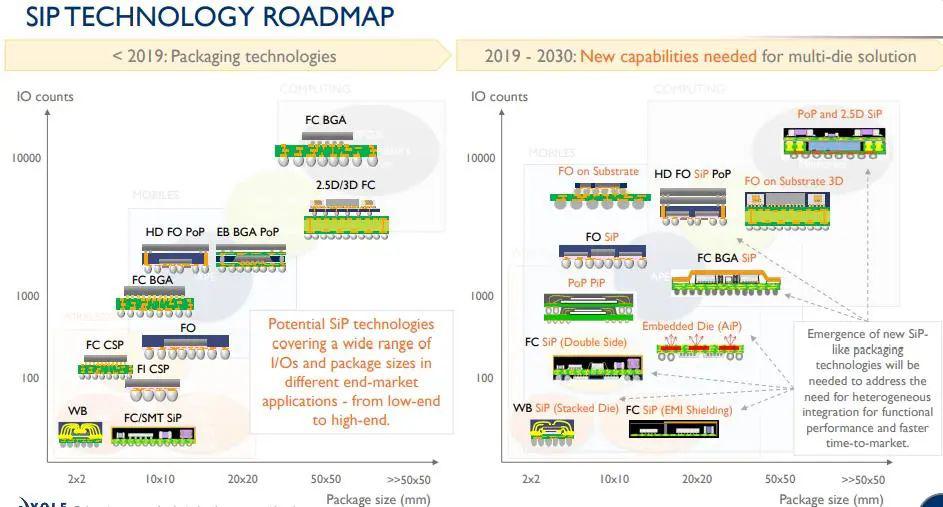

圖：SiP封裝技術發展路線

超越摩爾定律

摩爾定律發展至今，半導體工藝制程已經接近物理極限，由此分散出兩條道路：摩爾定律和超越摩爾定律。SoC（片上系統）是將所有電子元器件集成到一個芯片上，以組成獨立運行的系統，它將繼續沿用摩爾定律，朝更加小型化方向緩慢發展。SiP則是將多種功能芯片集成在一個封裝內，從而實現一個基本完整的功能/系統，是超越摩爾定律的重要路徑。

根據國際半導體路線組織（ITRS）的定義，SiP是指將多個具有不同功能的有源電子元件與可選無源器件，以及諸如MEMS、光學器件等其他器件優先組裝到一起，實現一定功能的單個標準封裝件，形成一個系統或者子系統。

超越摩爾定律將芯片發展從一味追求功耗下降及性能提升，轉向更加務實多樣的市場需求滿足。集成電路及系統復雜度不斷增加，封裝集成度不斷上升，未來芯片的發展方向應該是SoC與SiP深度融合，賦能系統更高的性能和價值。

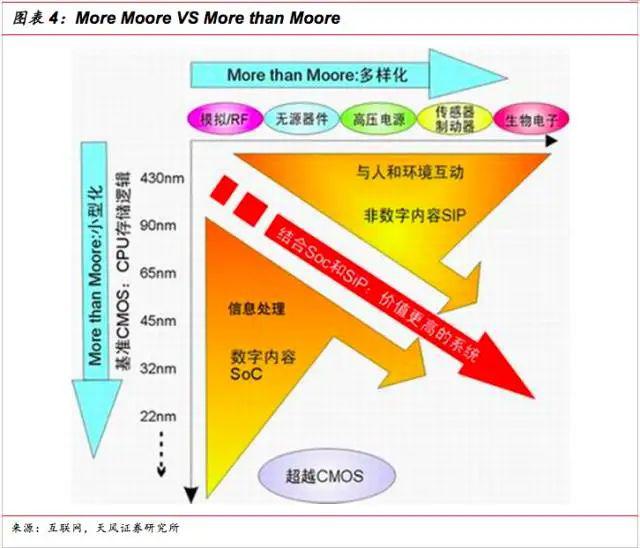

圖：摩爾定律VS超越摩爾定律

SiP市場大有可為

在摩爾定律式微的趨勢下，隨著5G、人工智能、云計算、大數據等新興技術的不斷融合升級，對芯片封裝技術的要求也日益增長。當單芯片集成進展停滯的時候，SiP脫穎而出。

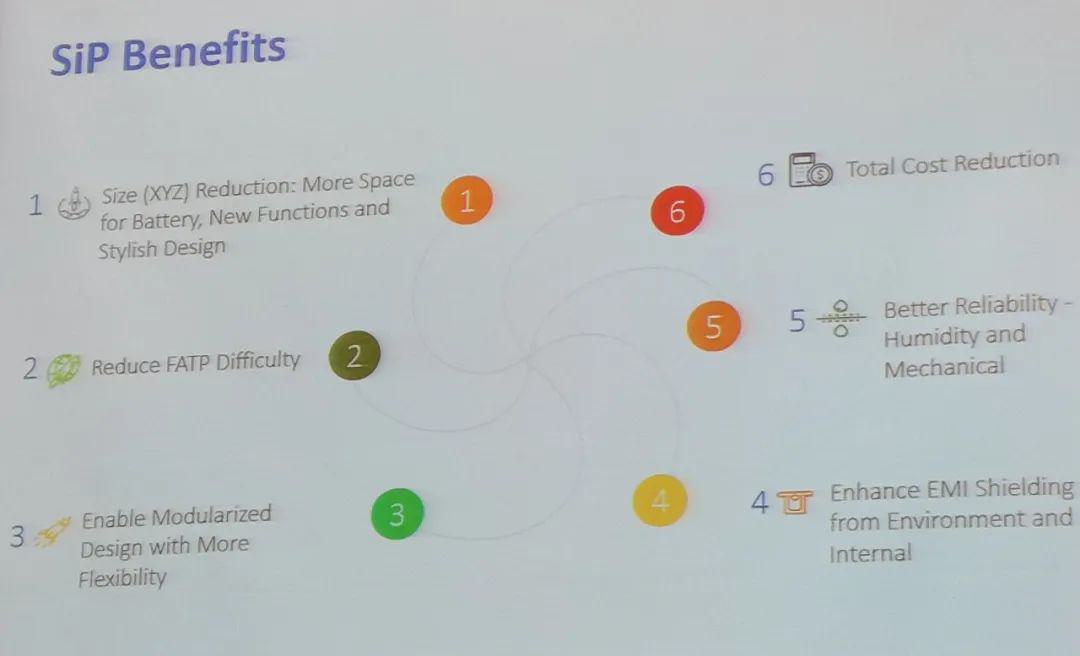

SiP具有多項優勢，可以從XYZ三軸方向?qū)δ＝M進行縮小，為終端設備提供更多的空間，整合FATP（最后試驗裝配和包裝）工序流程，極大降低FATP難度。此外，SiP提供模組化封裝技術，提供更好的電磁屏蔽方式，提高系統可靠性，降低整體生產成本。

《USI&ASE系統級封裝技術發展路線圖》 趙健 環旭電子

憑借其低成本、高效率、簡單的制造流程等優勢，SiP技術在智能手機、可穿戴設備、工業控制、智能汽車等新興領域得到廣泛應用。據Yole報告顯示，2019年SiP市場份額達134億美元，預計到2025年市場份額將增長至188億美元，年復合增長率達6%。未來五年，SiP市場持續向好，大有可為。

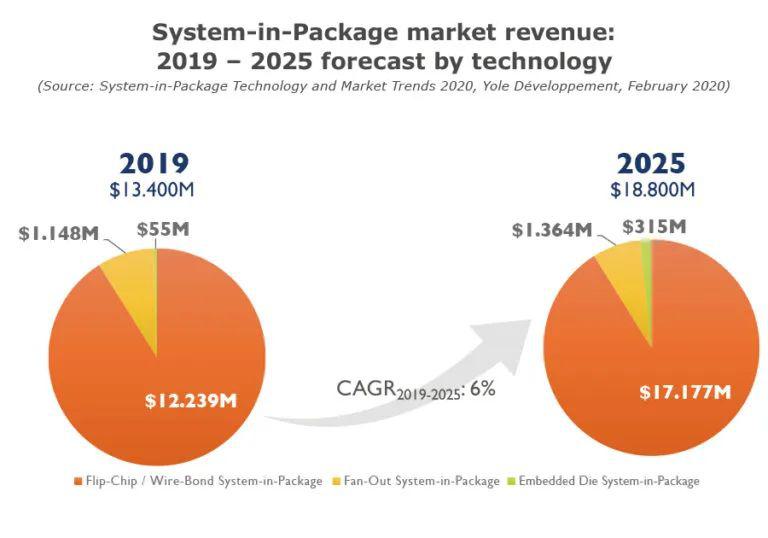

圖：2019-2025年SiP市場份額預測

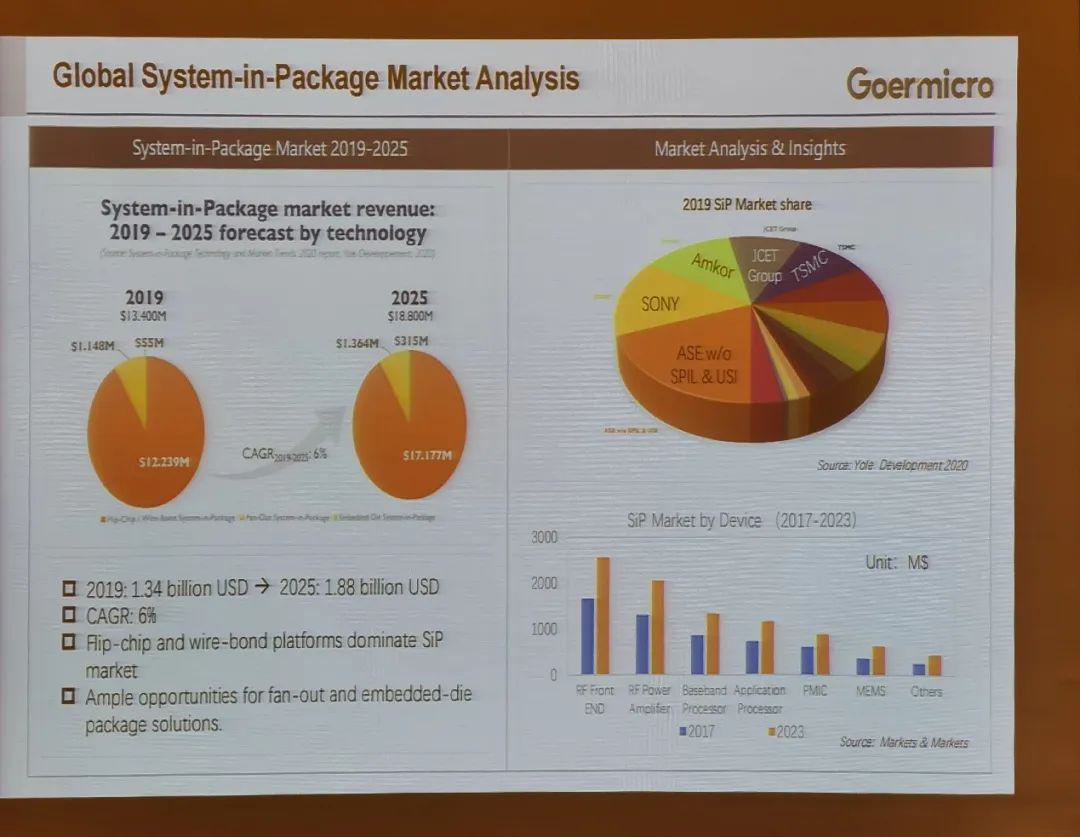

《系統級封裝關鍵技術及在智能終端的應用》 田德文 歌爾微電子
