5G，一項被描述為“與印刷機、電報、蒸汽機、電力、互聯網同等重要的通用技術”，其帶來的變革將重新定義工作流程并重塑競爭規則。

根據2020年11月IHS Markit發布的《后疫情時代的5G經濟》報告，到2035年，5G創造的經濟產出將達13.1萬億美元。未來十五年，全球5G資本支出和研發投入將增長10.8%，年均投入高達2650億美元，并創造2280萬個工作崗位。IHS Markit將這一增長歸因于對5G網絡基礎設施和終端前所未有的需求，以及對5G將變革廣泛行業的共識。

作為當前無論是部署速度，還是基站數量、整體規模來看都位列全球第一的中國，更是5G市場的中堅力量。2019年6月6日，工信部向中國電信、中國移動、中國聯通、中國廣電正式發放5G商用牌照，這是全球5G發展的標志性事件，宣布中國5G時代正式開啟。據全球移動通信協會(GSMA)預測，到2025年全球5G連接數為14億，其中中國占4.6億，超過北美和歐洲的總和，位列全球第一。

5G服務的“鐵三角”

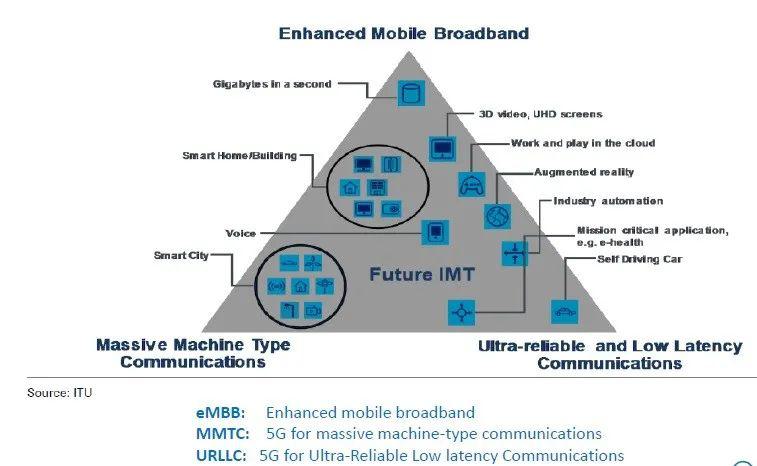

眾所周知，移動技術大約每十年完成一次代際演進，每一代移動技術的標準都建立在前瞻性基礎科技研發的基礎之上，5G也不例外。3GPP在2017年發布的5G標準的第一個版本Rel-15中，定義了三大應用場景：增強型移動寬帶(eMBB)、超高可靠低延遲通信(URLLC)和海量物聯網(mMTC)，這也常常被業界稱之為5G服務的“鐵三角”，具體包括：

數據整理來自ITU

增強型移動寬帶

集中表現為超高的傳輸數據速率，廣覆蓋下的移動性保證等，將是5G發展初期面向個人消費市場的核心應用場景。

超高可靠低延遲通信

該類型應用對可靠性、超低時延和普及易用性要求極高，更多面向車聯網、工業控制、遠程醫療等特殊應用，是未來社會走向智能化的網絡基礎。

海量物聯網

該場景數據速率較低，但覆蓋面廣，電池壽命更長。主要包括智慧城市、智能家居、環境監測等應用場景，5G強大的連接能力可以快速促進這些垂直行業深度融合。

從泰瑞達（Teradyne）的角度來看，上述這些趨勢正在從三方面影響5G測試需求：首先，在毫米波頻率下，天線陣列的應用使得測試儀器上必須增加更多端口；其次，信號波束成形需要在接觸和空氣傳導(OTA)下進行測試的技術創新。此外，增長率和需求的快速上升，正在以創紀錄的速度推動測試工位數和產出率不斷提高。

標準制定，從來不會“一蹴而就”

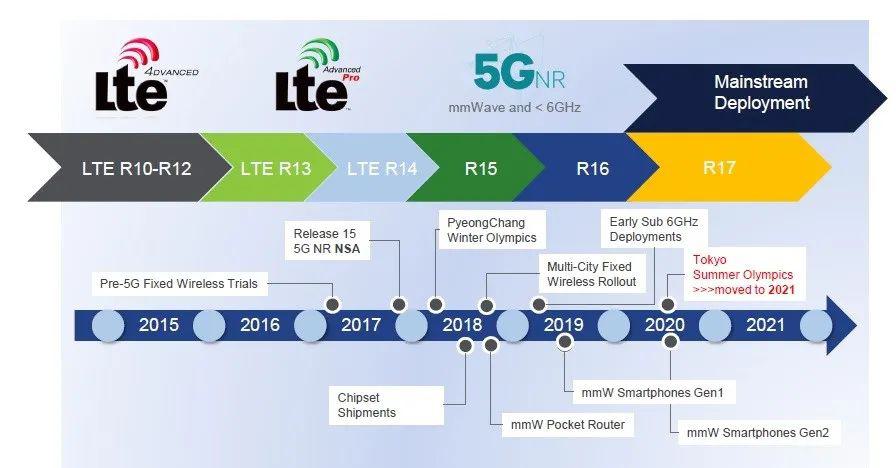

下圖是5G技術演進的時間軸。

數據整理來自泰瑞達

可以看出，盡管Rel-15中囊括了基于OFDM的可拓展空口、基于時隙的靈活框架、先進的信道編碼(包括多邊緣LDPC和CRC輔助極化碼)、massiveMIMO天線應用以及移動毫米波在內的多項技術，各項參數指標也都比較激進，例如與4G相比，時延降低100倍、速率最多增加1000倍、網絡容量增加100倍等，但不難看出，其主要目標還是要能夠?qū)崿F(xiàn)5G智能手機的應用。

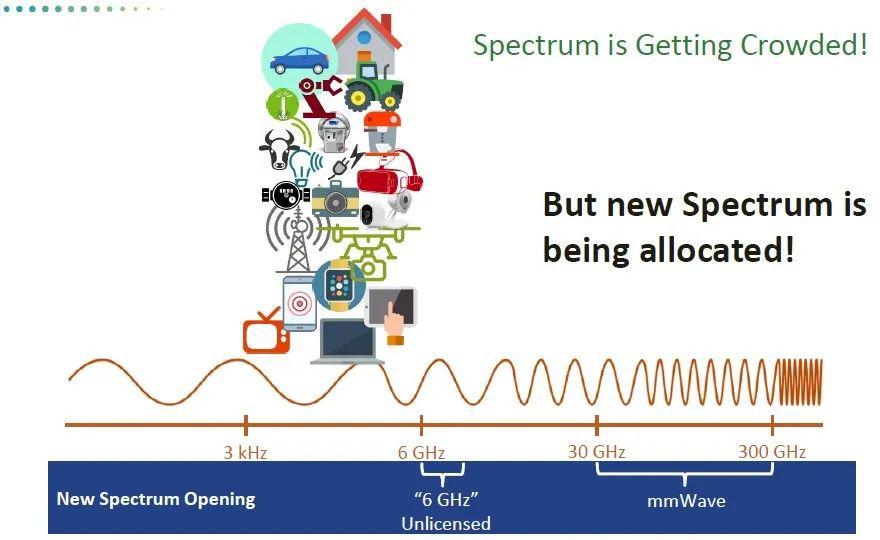

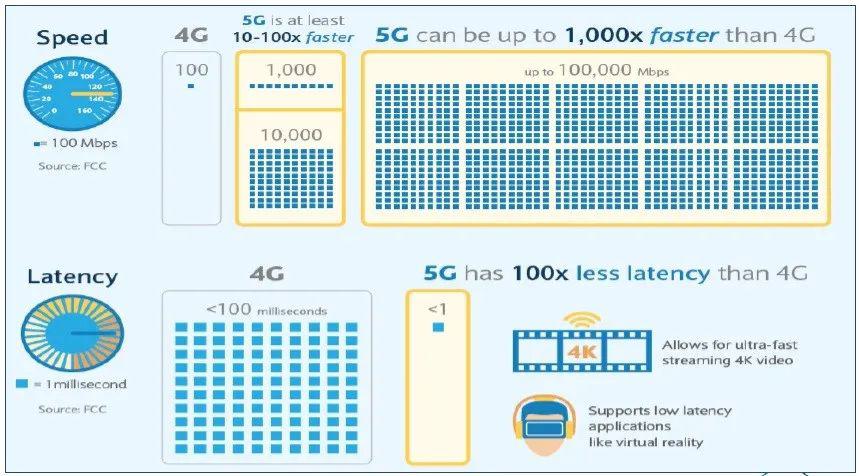

數據整理來自FCC

Rel-16是于2020年7月發布的5G標準的第二個版本，持續增強6GHz以下和毫米波頻段通信能力，降低功耗，增加更多對于毫米波波束的增強功能，引入集成接入回傳(IAB)節點。在此基礎上，Rel-16版本還引入了全新的5G免許可頻譜設計、增強毫米波與中頻段的載波聚合和移動性、支持精準的5G定位、更強的URLLC功能以支持5G車聯網、工業物聯網和5G廣播等應用；

Rel-R17則會在上述功能基礎上再進一步增強，主要是支持eMBB之外的全新場景，將毫米波支持?jǐn)U展至直連通信、URLLC和工業物聯網領域；持續增強定位技術，實現厘米級精度，更低時延和更高的容量。不過由于受到新冠肺炎疫情的影響，Rel-17工作進度較之原計劃會推遲大概一個季度，但全新NR-Light技術的引入將不會改變。

5G頻譜分配

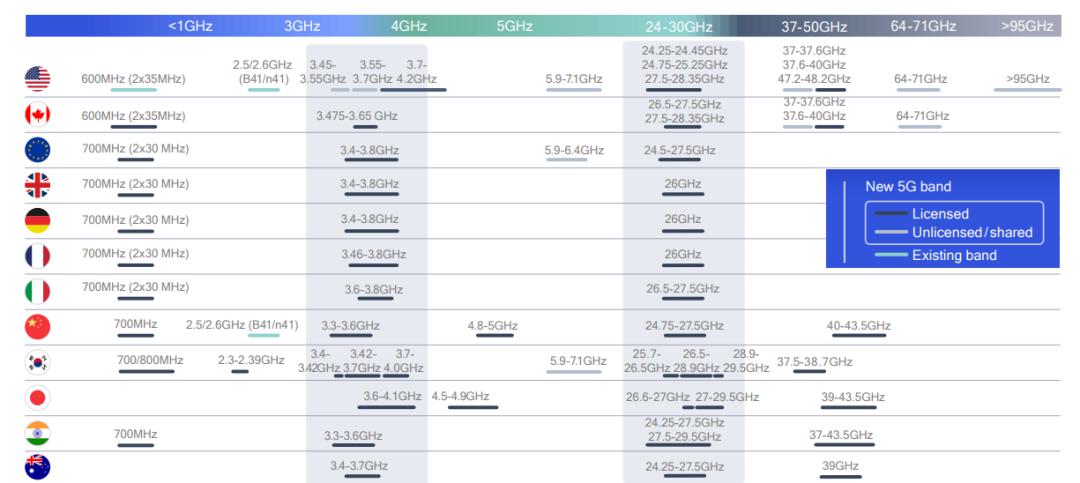

下圖顯示了當前全球主要地區5G頻譜劃分/計劃?？梢钥闯?，5G頻譜類型包括許可頻譜、免許可頻譜和共享頻譜，全球各主要地區都有從幾百兆赫茲到毫米波頻譜的分布和規劃，但低頻頻譜資源非常有限。

全球5G頻譜劃分/計劃一覽

從頻譜角度來看，5G主要有兩大可部署的頻譜，一個是6GHz以下頻段，頻率范圍大約是600MHz-6GHz范圍；另一個是毫米波頻段，它的頻率覆蓋范圍大約是26GHz-39GHz，甚至更高。整體而言，頻譜越高，可用頻寬越寬，頻譜資源越多，能承載的數據量也就越大，這是高頻譜優勢。但是，隨著頻譜增高，它的傳輸性能及覆蓋能力會有所下降；相反，頻譜越低，可用頻寬降低，數據率也有所降低。但其傳輸性和覆蓋能力會有所提升，因此高低頻譜各有優劣。

數據整理來自泰瑞達

目前6GHz以下頻段范圍內頻譜的多工方式主要分為兩種：頻分多址(FDD)和時分多址(TDD)?？傮w而言，6GHz以下頻段范圍內的頻段越低，F(xiàn)DD的頻段越多，例如6GHz以下頻率范圍內的600MHz、700MHz、1.8GHz等低頻段，大部分都是FDD；而6GHz以下頻率范圍內的2.6GHz、3.5GHz、4.9GHz等高頻段中TDD比較多。

從TDD和FDD的部署時間來看，TDD是優先部署的，因?yàn)門DD頻段基本已經就緒，而FDD大部分頻段已經被現有的4G占用，4G向5G頻段的釋放過程需要時間，因此TDD的部署時間要相對早一些，后續會有FDD的相關部署。上述都是在6GHz以下頻率范圍內的頻譜多工方式，如果在毫米波頻率范圍內則基本上就都是TDD。

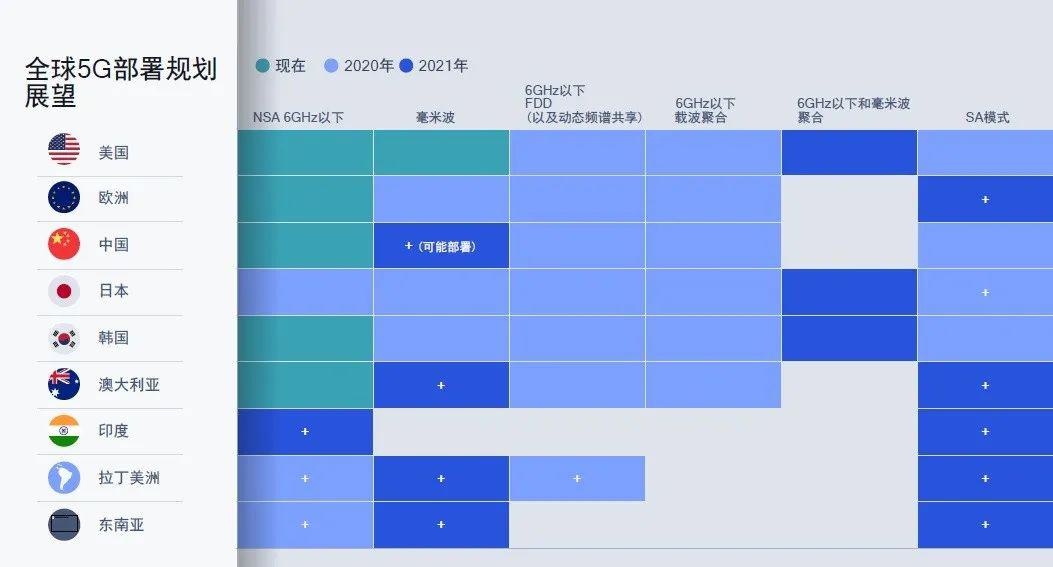

從下圖可以看到，截至2020年初，包括美國、中國、歐洲、韓國和澳大利亞在內的國家和地區5G都是圍繞6GHz以下頻段的NSA模式進行部署。同時，美國已開始部署毫米波。毫米波的優勢在于數據率非常高，可以對一些熱點地區做重點覆蓋；而6GHz以下頻段覆蓋性較好，可以在更大范圍內比如全部國土范圍進行大面積的覆蓋。從長遠來看，經過一段時間的發展之后，絕大部分的國家和地區會同時部署6GHz以下和毫米波頻段。

數據整理來自泰瑞達

頻段的使用需要國家來劃分，頻段就緒也需要一定的時間，所以在5G部署初期不同國家頻譜的使用不同，毫米波和6GHz以下頻段部署的時間也不同，例如目前美國已經率先部署毫米波。2020年還會有更多的5G的頻譜組合和技術將在全球范圍內部署，NSA 6GHz以下TDD會在包括日本、拉丁美洲、東南亞等地區部署，毫米波也會在歐洲一些國家(俄羅斯、意大利的一部分)以及日本和韓國部署。由于6GHz以下FDD頻段目前絕大部分被4G占用，2020年之后將逐步釋放并部署5G，所以在2020年絕大部分國家都進行了FDD的實驗和部署。

在6GHz以下FDD、TDD頻譜都得以部署以后，為了追求更好的性能、更好的體驗，各個國家和地區還會開始6GHz以下內部TDD+TDD，F(xiàn)DD+FDD，TDD+FDD各種各樣載波聚合的部署。

從5G規范來講，目前業界主推的還是eMBB場景，Sub-6GHz只能將帶寬提高到千兆級，如果要將帶寬提升至萬兆級(也就是10Gbps以上)，實現“光纖級”體驗，需要毫米波頻段才能實現。從目前的部署情況來看，業界普遍預計2021年毫米波將在全球幾大地區實現一定規模的商用部署。盡管在中國的商用時間可能會稍微晚些，但從信通院所進行的毫米波測試規模來看，與海外預商用規模是相當?shù)摹?

基礎設施建設不斷加速

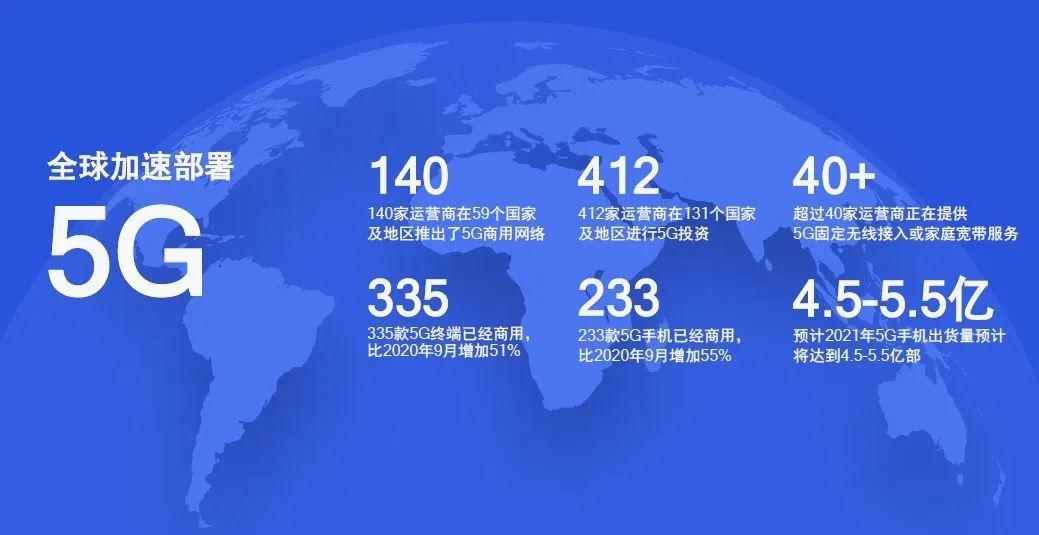

盡管受到疫情的影響，但5G在全球加速部署的趨勢并未停止。最新數據顯示，目前，全球已有140家運營商在59個國家及地區推出了5G商用網絡，412家運營商在131個國家及地區進行了5G投資。值得一提的是，超過40家運營商正在提供5G固定無線接入或家庭寬帶服務，以充分發揮5G高帶寬的特性。

這與10年前4G剛開始部署的情況相比有著巨大的數量級差別：2011年左右，首個4G網絡開始部署。在4G部署的第一年中，全球只有4家運營商、3家終端廠商推出了相關的商用產品及服務，因此5G的部署和發展速度要遠遠超過4G。

數據整理來自泰瑞達

具體到中國，得益于國家正在力推的“新基建”戰略，各地普遍加快了5G網絡的建設速度。根據運營商公開的信息，中國三大運營商在2020年就建設了超過70萬個5G基站。目前，從模式和頻段來看，無論是NSA(非獨立組網)和SA(獨立組網)，還是Sub-6GHz和毫米波頻段，都在全球得到了部署。

終端設備層出不窮

從終端的角度來看，目前已經有335款5G終端商用上市，相比2020年9月增加了51%。其中，233款5G智能手機已經商用，相比去年9月增加了55%，而在2021年，全球5G手機出貨量預計將達到4.5-5.5億部，這將比4G實現相同里程碑的速度快了一倍。

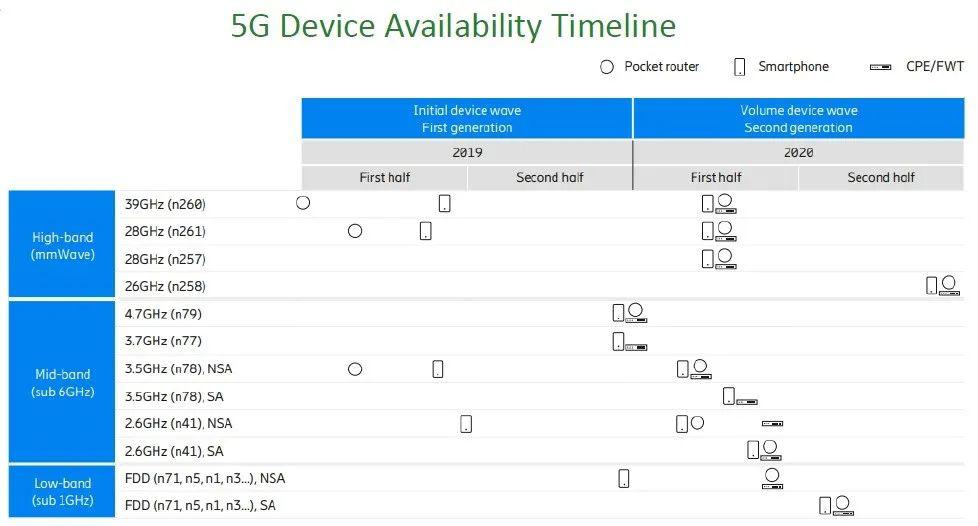

數據整理來自泰瑞達

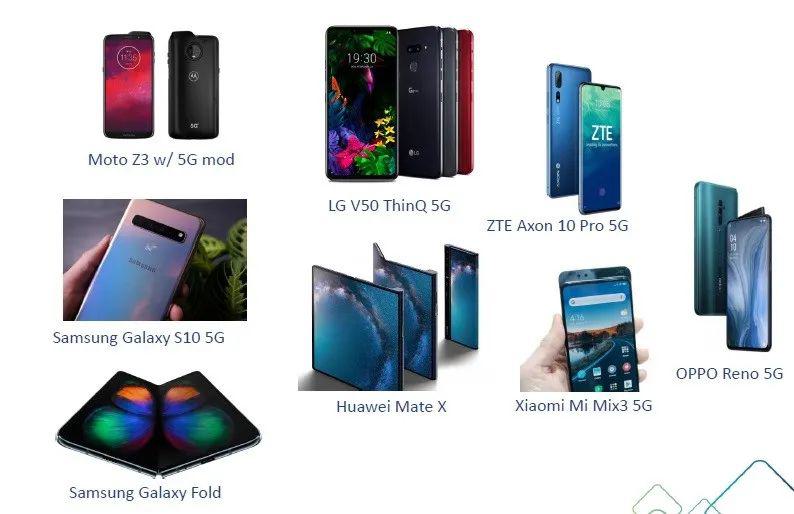

在中國市場，僅2020年1月，5G手機出貨量就接近550萬部，市場占比26%，而在隨后的2個月內，國內已經有數十家手機廠商及品牌陸續發布了5G旗艦智能手機，為消費者帶來了豐富的5G終端選擇。截至2020年11月，中國5G終端連接數超過了1.8億。

數據整理來自泰瑞達

同時，伴隨著新應用的不斷涌現，移動連接需求也在不斷增加，這也給5G帶來了不少發展機遇。根據工信部的數據，2020年1月至2月，移動互聯網累計流量達到235億GB，同比增長44.2%；2月戶均移動互聯網接入流量達到8.88GB，同比增長45.5%。這意味著，疫情期間，消費者對移動互聯網的需求反而比以前更高了。

結語

構建于4G LTE技術基礎之上的5G其實是一個集成的系統概念。要實現5G的成功，需要同步對不同領域的技術進行大量投入，包括5G新空口、載波聚合、授權和非授權LTE頻譜、射頻前端，以及Wi-Fi向MU-MIMO、802.11ad/ax的演進等。如何構建一個具備統一連接架構和統一設計的平臺，以滿足未來多樣化的服務和部署，是5G未來發展成功的關鍵。
