從事單片機應用的開發人員都有過這樣的經歷：將調試好的樣機投入現場進行實際運行時，總會出現這樣或那樣的問題。有的一開機就失靈，有的時好時壞，讓人不知所措。為什么實驗室能正常工作，到了現場就有問題呢? 主要原因是系統沒有采取抗干擾措施，或措施不力。為此，本文專門介紹單片機應用系統的抗干擾技術，以增強產品在實際環境中的生存能力。

干擾源及其分類

一、干擾的含義

所謂干擾，一般是指有用信號以外的噪聲，在信號輸入、傳輸和輸出過程中出現的一些有害的電氣變化現象。這些變化迫使信號的傳輸值、指示值或輸出值出現誤差，出現假象。

干擾對電路的影響，輕則降低信號的質量，影響系統的穩定性;重則破壞電路的正常功能，造成邏輯關系混亂，控制失靈。

二、干擾源的分類

1. 從干擾的來源劃分

1) 內部干擾

內部干擾是應用系統本身引起的各種干擾，包括固定干擾和過渡干擾兩種。固定干擾是指信號間的相互串?dāng)_、長線傳輸阻抗失配時反射噪聲 、負載突變噪聲以及饋電系統的浪涌噪聲等。過渡干擾是指電路在動態工作時引起的干擾。

2) 外部干擾

外部干擾是由系統外部竄入到系統內部的各種干擾，包括某些自然現象(如閃電、雷擊、地球或宇宙輻射等) 引起的自然干擾和人為干擾(如電 臺、車輛、家用電器、電器設備等發出的電磁干擾，以及電源的工頻干擾)。 一般來說，自然干擾對系統影響不大，而人為干擾則是外部干擾的關鍵 。圖 9.1 是上述兩種干擾源的示意圖。

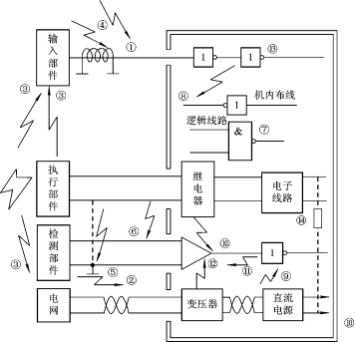

圖 9.1 內部和外部干擾示意圖

① 裝置開口或縫隙處進入的輻射干擾(輻射)

② 電網變化干擾(傳輸)

③ 周圍環境用電干擾(輻射、傳輸 、感應)

④ 傳輸線上的反射干擾(傳輸)

⑤系統接地不妥引入的干擾(傳輸 、感應)

⑥ 外部線間串?dāng)_(傳輸 、感應)

⑦邏輯線路不妥造成的過渡干擾(傳輸)

⑧線間串?dāng)_(感應、傳輸)

⑨ 電源干擾(傳輸)

⑩ 強電器引入的接觸電弧和反電動勢干擾(輻射、傳輸 、感應)

? 內部接地不妥引入的干擾(傳輸)

? 漏磁感應(感應)

? 傳輸線反射干擾(傳輸)

? 漏電干擾(傳輸)

2.按干擾出現的規律劃分

1) 固定干擾

在系統鄰近固定的電氣設備運行時接收的干擾屬固定干擾。例如，一個系統中既有“強電”部分，又有“弱電”部分，作為整個系統的工作是有節奏的，按規定的程序先后動作。對這樣的系統，“強電”設備的啟/停就有可能引入一個 固定時刻的干擾，使系統中的數字邏輯電路出現錯誤。

2) 半固定干擾

半固定干擾是指那些偶爾使用的電氣設備(如行車 、電鉆等) 引起的干擾。

3) 隨機干擾

隨機干擾屬偶發性干擾。如閃電、供電系統繼電保護的動作、汽車的打火等。

半固定干擾和隨機干擾的區分在于：前者是可預計的，后者是突發性的。

3.從干擾與輸入信號的關系劃分

1) 串模干擾

串模干擾又稱常態干擾、橫向干擾，這種干擾表現為干擾信號和有用信號串接在一起，如圖 9.2(a) 所示。干擾可能是信號源本身產生的，也可能是引線上感應的。它疊加在有用信號之上，成為有用信號的一部分，直接送到系統的輸入端，影響很大。

圖 9.2 串模干擾和共模干擾

(a) 串模干擾; (b) 共模干擾

2) 共模干擾

共模干擾又稱共態干擾、縱向干擾。這種干擾出現在輸入信號端和系統本體接地之間，如圖 9.2(b) 所示，主要是由于兩者接地之間存在干擾電壓引起的。這種干擾主要來源于 50 Hz 交流電源的接地系統在大地的電位分布，以及某些電氣設備通過接地系統的電流所引起的。

圖 9.3 給出了信號為直流電壓時串模干擾與共模干擾的波形。

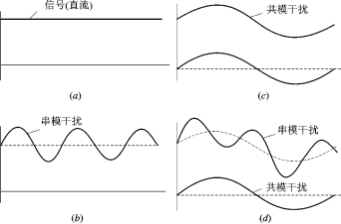

圖 9.3 串模干擾與共模干擾波形

(a) 直流信號; (b) 串模干擾; (c) 共模干擾; (d) 串模干擾與共模干擾共同作用

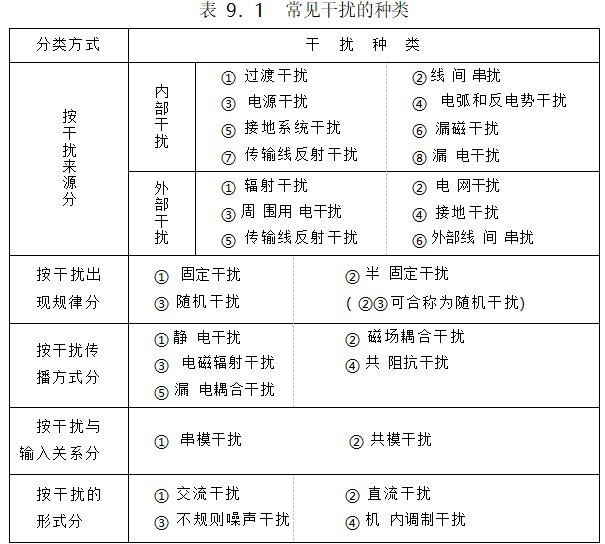

另外，干擾還可以從形式、產生和傳播方式等方面進行分類，參見表 9.1 。盡管干擾的分類多種多樣，在單片機應用系統中，我們將以干擾傳播方式分類方法為主，討論串模干擾和共模干擾的抑制方法。
