薛定諤的摩爾定律
“FinFET之后，所謂的14nm、10nm、7nm、5nm工藝只是一個數字，其實它根本不是半導體的線寬。所以我們的發展還沒有到半導體行業的極限值?！闭f這話的是海思平臺與關鍵技術開發部部長夏禹女士。
雖說在今年的CDNLIVE上，夏禹女士為摩爾定律站臺，表示摩爾定律還會持續不斷的推動半導體產業發展。但她也承認先進半導體工藝技術目前只空有數字，用另一種方式來呼應摩爾定律。關于摩爾定律到底是死是活問題，在過去幾年一直爭論不休，很顯然，如今處于“薛定諤的摩爾定律”時代。

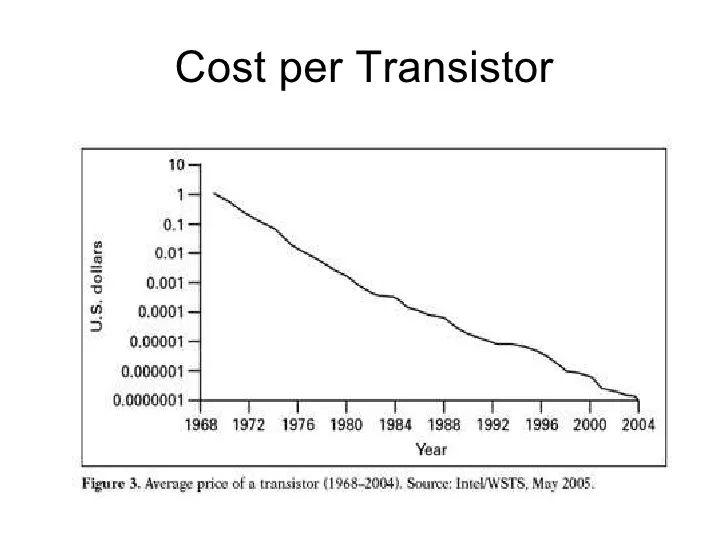

遙想50幾年前，時任仙童半導體研發總監的戈登·摩爾給集成電路行業算了一卦：“集成電路上被集成的晶體管數目，將以12個月翻一翻的速度增長?！边@就是所謂的摩爾定律，10年后該定律得到進一步修正，改為晶體管的數目增長每?jī)赡暝黾右槐?。給人印象最深的當屬集成電路中單個晶體管的價格，從上世紀六七十年代的1美元飛流直下，到了二十一世紀，單個晶體管價格僅為1美元的千萬分之一。
圖片來源：WSTS
在享受科技大爆炸所帶來便利的同時，摩爾定律似乎有點撐不下去了，畢竟這定律里講的是“增加一倍”。隨著基數越來越大，這一倍的增長速度似乎走的有些艱難。
說著說著就死了？
整個行業在2005年就觀察到摩爾定律失效的征兆，那時研究人員開始擔心計算機芯片太熱，芯片的熱功率將很快趕上太陽表面的熱功率。
除此之外，認為摩爾定律都到盡頭的還有臺積電創始人張忠謀，在2017年的TSMC 30周年慶高峰論壇上，他表示：“Intel聯合創始人戈登摩爾所判斷的‘大約每?jī)赡辏w管密度就會增加1倍’的說法在2025年將遇到極大的挑戰。”
說死摩爾定律的最佳代表就是黃仁勛，去年的NVIDIA GTC China大會上，黃仁勛開場就語出驚人：“設計人員無法再創造出可以實現更高指令級并行性的CPU架構。晶體管數每年增長50%，但CPU的性能每年僅增長10%。摩爾定律已經終結！”
今年，黃仁勛在美國加州圣何塞舉辦了其第10屆年度圖形處理器（GPU）技術大會（GTC），又表達了一次這個觀點。不僅如此，他還將GPU捧上了天，認為GPU的發展遵循一種新的“超動力”定律。不知道后人會不會因此把GPU發展過程定為“黃氏定律“，亦或者叫“皮夾克定律”。
不過去年英特爾對摩爾定律死否會失效的問題，堅定的給出兩個字的回答——不會！
摩爾定律的掙扎
早期，集成芯片性能的提升需要在芯片上添加更多的電子元件。想要實現這一目標看似簡單，只要將包含了電子元件的各類應用程序進行可靠且廉價的打包即可。但是這種做法的結果是使得集成芯片變得越來越大，也越來越復雜。在上世紀 70 年代初期，為了解決這一問題，微處理器誕生了。
上世紀80年代到90年代初期，出現了4M DRAM，而到了 1992 年 16-MB DRAM 也出現了。每一次進化都意味著集成芯片的工作能力變得更強大，因?yàn)樵诓辉黾映杀镜那闆r下單個芯片中所能包含的晶體管變得越來越多。
到了90年代以后，我們開始自然的選擇“縮減”這個套路來延續摩爾定律。并且每當工藝尺寸縮小時，都會有一些美好的事情發生——比如芯片處理速度的提升為功耗的降低提供了相應的空間，從而自然地對發熱量進行控制。
但到了二十一世紀后，工藝制程發展到了90nm以下時，這種增益效應就開始不再明顯。制造商們發現，電子在硅電路中跑得愈快，芯片就愈熱。
“聰明”的制造商們開始不再提升主頻，以這種限速的方法來控制熱量產生。此外，為了解決限速的問題，芯片商開始使用多核芯片的思路。從理論上講，內置4顆250MHz的芯片和單顆1GHz的芯片在處理速度上是一致的，但在現實中，想要用4顆處理器協同運算就意味著需要把單一任務分成八個部分來處理。而對于許多任務來說這一拆分過程也是十分困難的。
然而再過去的10來年，芯片的光刻工藝變得越來越復雜，制造成本在不斷的提升。雖說晶體管的體積每年都在縮小，但越來越貴了。
摩爾定律前方是星辰大海
2016年，美國團隊就宣布研制出的1納米晶體管。不過據研究團隊介紹，這個研究還處于一個很早期的階段。實驗室團隊還沒有一個可行性方案大批量制造。
不過3nm芯片似乎已經有了苗頭，在今年3月1日，納米電子與數字技術研發創新中心imec與Cadence聯合宣布，業界首款3nm測試芯片已成功流片。該項目采用EUV技術，193浸沒式（193i）技術規則。
其實科研人員已經不單關注芯片制造技術，開始將眼光放到半導體材料上。比如：銻化銦和銦鎵砷化合物等。在許多備選材料中，二維材料“石墨烯”被看好。這種自旋電子材料通過翻轉電子自旋來計算，而不是通過移動電子。這種“毫伏特”量級(操作電壓比“伏特”量級的晶體管要低得多)的電子開關比硅材料開關的速度更快，而且發熱量更小。
斯坦福大學的電氣工程師Subhasish Mitra和他的同事在兩年前就已經開發出用碳納米管將3D存儲單元層連接起來的辦法，這些碳納米管承載著層間的電流。 該研究小組認為，這樣的體系結構可以將能耗降低到小于標準芯片的千分之一。
當然還有一種被業內人士看好的神秘技術——量子計算。
如果單從最近幾年發展來看，夏禹女士在前幾天的CDNLIVE上表示：“未來五年內，云計算、邊緣計算等都會撬動一個200億美金的新興市場。PC也會發生最大的變革，它將和手機在一起，形成個人智慧中心。這背后巨大的增長來自摩爾定律持續發展，在強大的市場下，整個產業都會聚焦推動摩爾動律往前發展?！?
