最近一個項目又用到鋰電池了，從業5年來這已經是第三個項目需要電池供電了。以前做遙控鑰匙的時候沒什么概念，都是按照原來的項目評估，指定紐扣電池，2年以上的使用時間。后來第二個項目，我主要負責射頻單板，對于供電部分也就沒這么關心，直到最近開始了我的新設計，把新了解到的內容做個總結，方便以后查閱!

1. 為什么會有磷酸鐵鋰、鈷酸鋰、亞錳酸鋰的電池？

鋰的化學性質非?；钴S，很容易燃燒，為了緩解鋰離子電池的危險，加入了如鈷、錳、鐵等能抑制鋰元素活躍的成份，降低鋰離子電池的危險性。

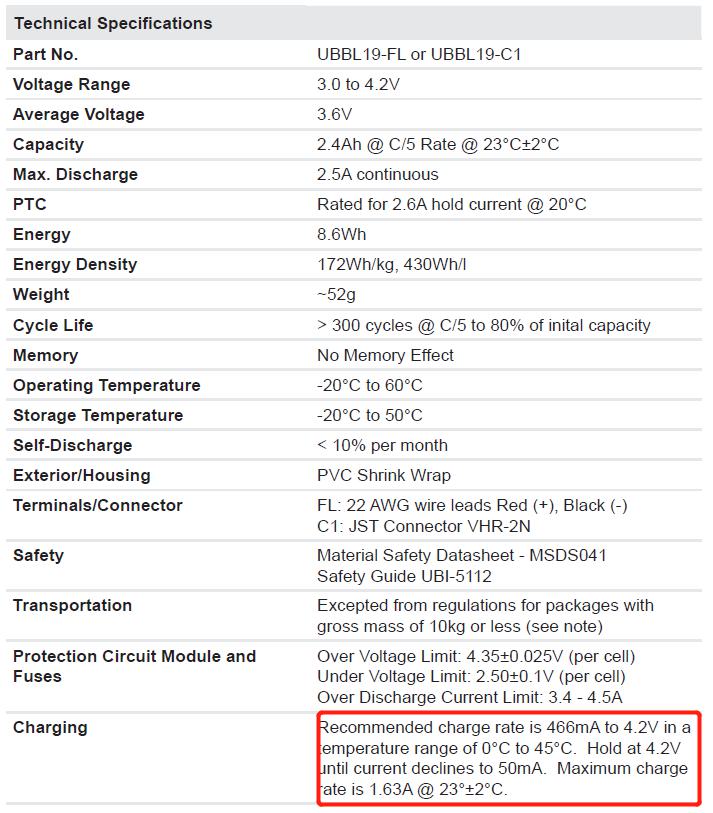

2. 18650電池

標稱電壓3.6V，充電電壓4.1V，最大終止充電電壓4.2V，最小放電終止電壓2.75V，高于或低于這個電壓容易導致電池容量嚴重下降乃至報廢。

3. 鋰聚合物電池

最大的特點就是可以做成自己想要的形狀，標稱電壓3.7V，充電電壓4.2V，最大終止充電電壓4.2V，最小放電終止電壓2.75V，高于或低于這個電壓容易導致電池容量嚴重下降乃至報廢。

4. 線性充電

線性充電芯片采用LDO電路架構，輸入電流等于輸出電流，剛開始充電式壓差最大，功率損耗最多，損耗轉換成熱量，因此芯片散熱面積需加大，推薦充電電流小于1A，不過設計簡單，轉換效率偏低。

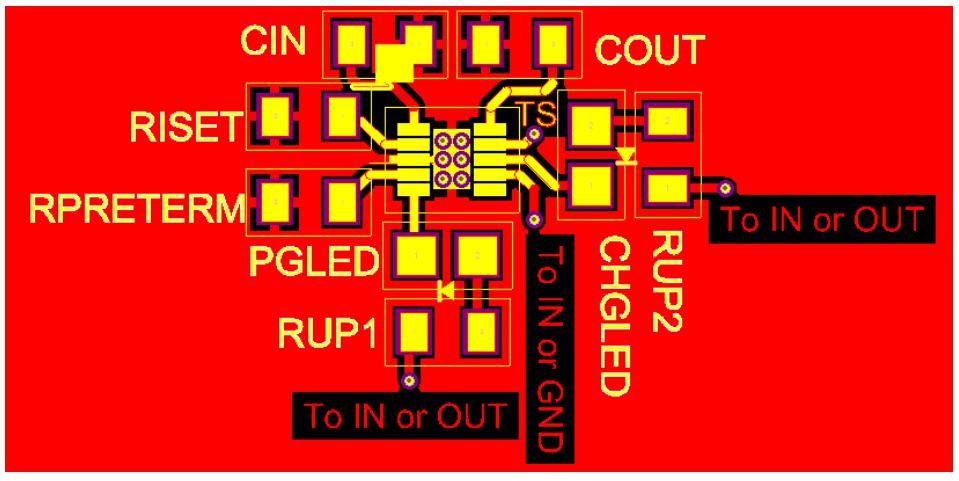

BQ24040屬于TI用的比較多的線性充電芯片了，最大1A的充電電流（一般500mA差不多了），典型應用電路如下圖。

5.開關充電

開關充電芯片采用降壓BUCK架構，轉換效率高，芯片熱量堆積少，一般充電電流可以做到1A以上，不過設計相對復雜。

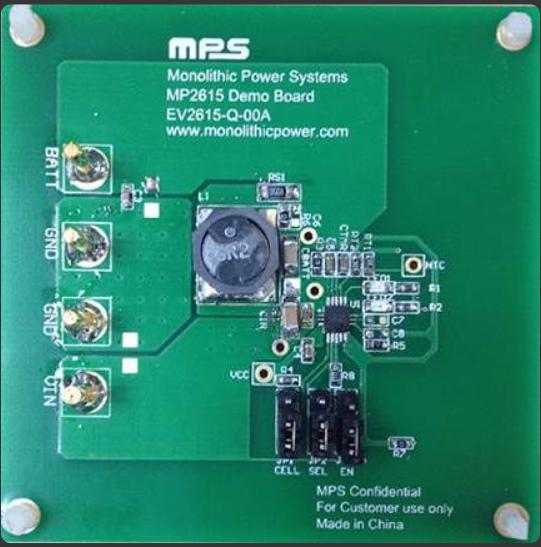

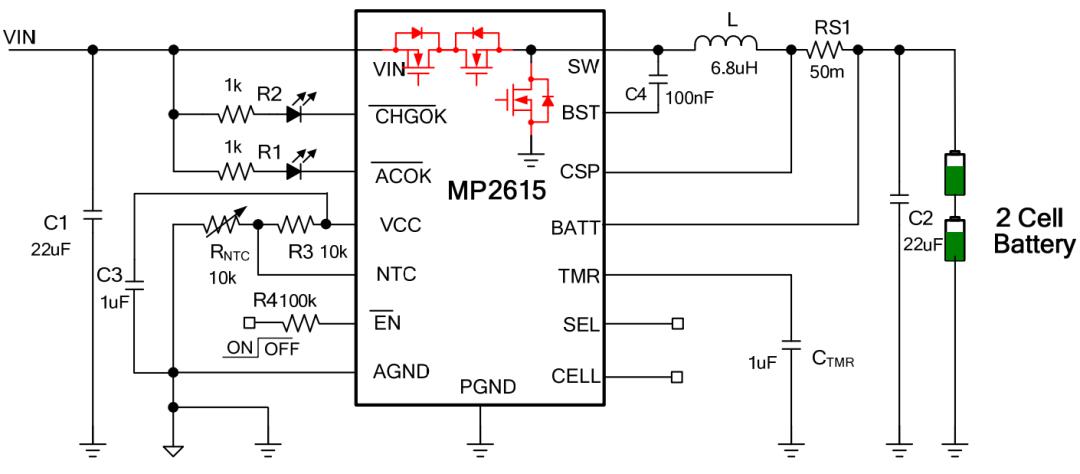

最近正好在用開關式充電芯片MP2615GQ，下圖是2節4.2V鋰電池的應用電路和官方DEMO板。

6. CC-CV充電

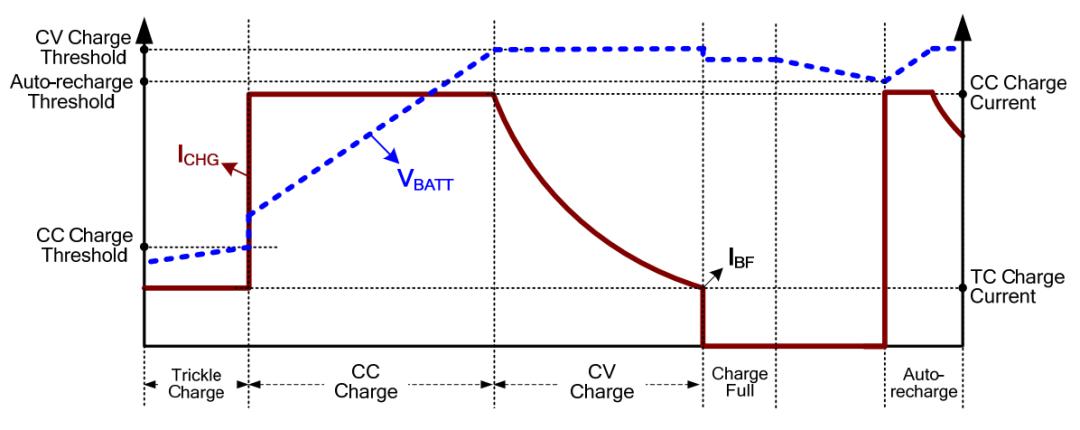

如上圖所示，首先進行電壓判斷，CC-CV充電步驟如下：

第一步：判斷電壓<3V，要先進行預充電，0.05C電流--涓流充電；

第二步：判斷 3V<電壓<4.2V，恒流充電，0.2C~1C電流--恒流充電；

第三步：判斷電壓>4.2V，恒壓充電，電壓為4.20V，電流隨電壓的增加而減少，直到充滿。

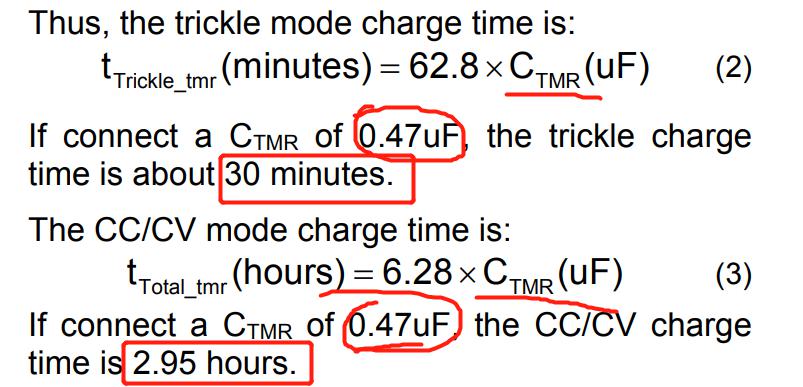

以MP2615GQ為例，當CTMR=0.47uF，涓流充電30分鐘，CC-CV充電2.95小時。如過在這段時間內充電電流達到C/10時，充電指示燈亮，電池充滿；如果3.5小時以內沒有充滿，過了3.5小時則停止充電。

7. 充電停止方式

• 計時器Timer，通過電容充電控制時間 ；

• 電流檢測法，一般檢測到充電電流小于C/10時終止；

8. 充電路徑管理

我做的項目都是無充電路徑管理的，系統電壓總是等于電池電壓，充電時電流一部分給電池充電，一部分給系統供電，所以必須在中間加個電源開關，如果沒有的話，當系統電流大于停止電流C/10時，電池永遠不會停止充電。
