[導讀]這個BST低壓鎖定功能和MP4572強相關,其他BUCK芯片中沒有見過。主要是為了低壓差模式下,MP4572需要保持接近100%的占空比運行,而這個的條件就是BST-SW直接的電壓大于1.4V,如果低于1.34V(1.4-0.06=1.34V),上管就會關閉,打開下管對BST電容進行充電直到大于1.4V,再繼續打開上管。

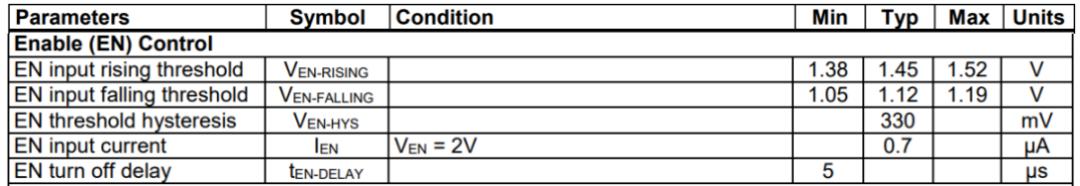

5. EN 使能控制

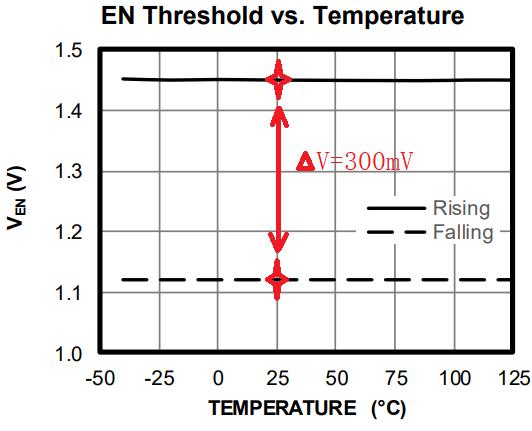

a. 輸入上升/下降閾值


VEN-Rising=1.45V

VEN-Falling=1.12V

VEN-HYS=1.45-1.12=0.33V=330mV



b. EN輸入電流IEN=0.7uA@VEN=2V


c. EN關閉延時tEN-DELAY>5us

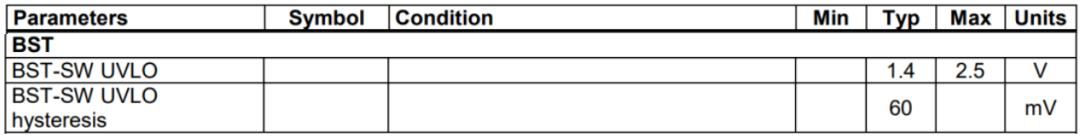

6. 自舉電壓低壓鎖定



這個BST低壓鎖定功能和MP4572強相關,其他BUCK芯片中沒有見過。主要是為了低壓差模式下,MP4572需要保持接近100%的占空比運行,而這個的條件就是BST-SW直接的電壓大于1.4V,如果低于1.34V(1.4-0.06=1.34V),上管就會關閉,打開下管對BST電容進行充電直到大于1.4V,再繼續打開上管。

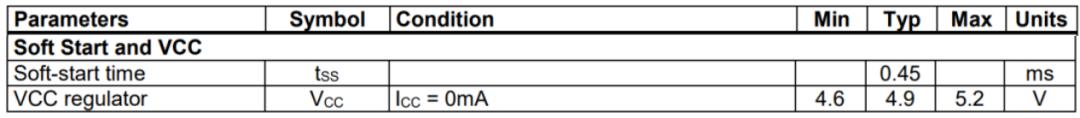

7. 軟啟動和內部VCC

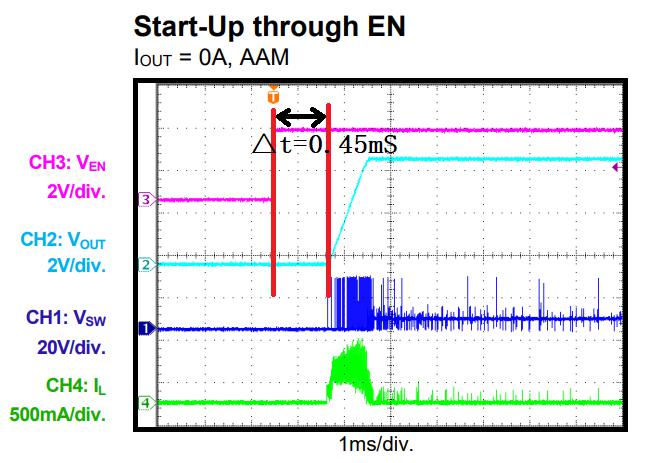

a. 軟啟動時間典型值0.45ms,即EN高電平到VOUT輸出的時間,不過下圖肯定偏大了,接近1ms,具體的還是以實測為準,主要是軟件需要穩定的電壓VOUT,啟動后需延時>1ms。

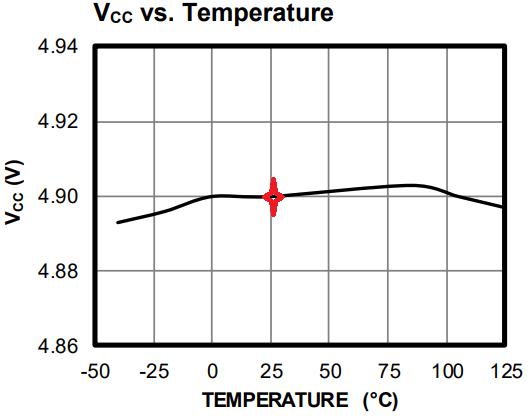

b.內部調節器VCC=4.9V

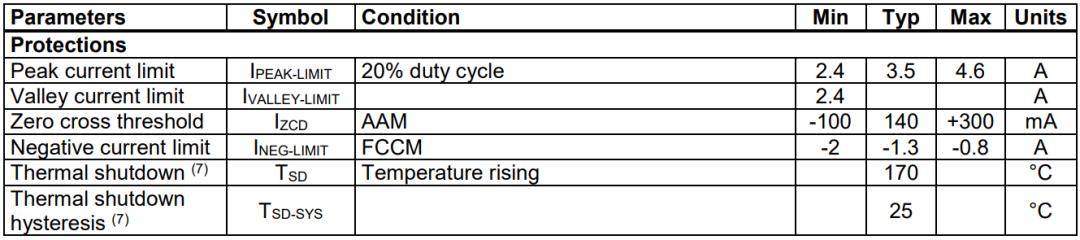

8. 芯片保護措施


a. 峰值電流限制

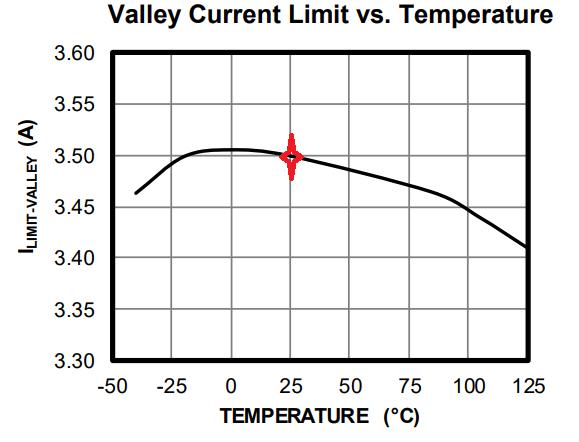

b. 波谷電流限制

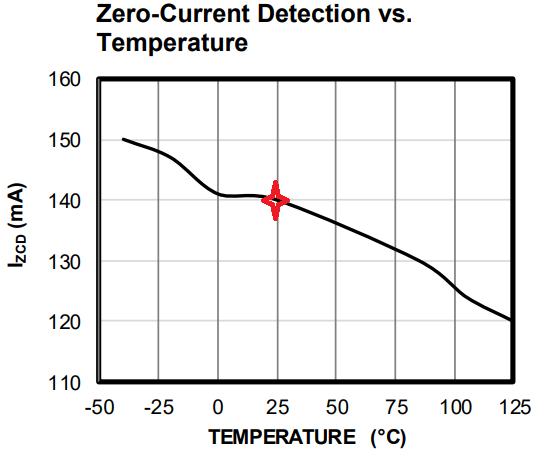

c. 過零電流檢測

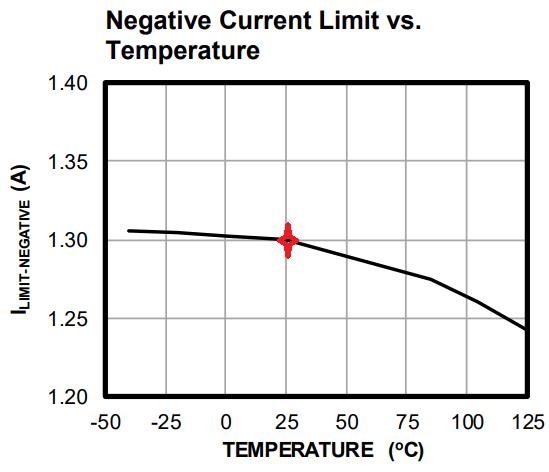

d. 負電流限制



e. 過溫保護--溫度過高會關閉輸出

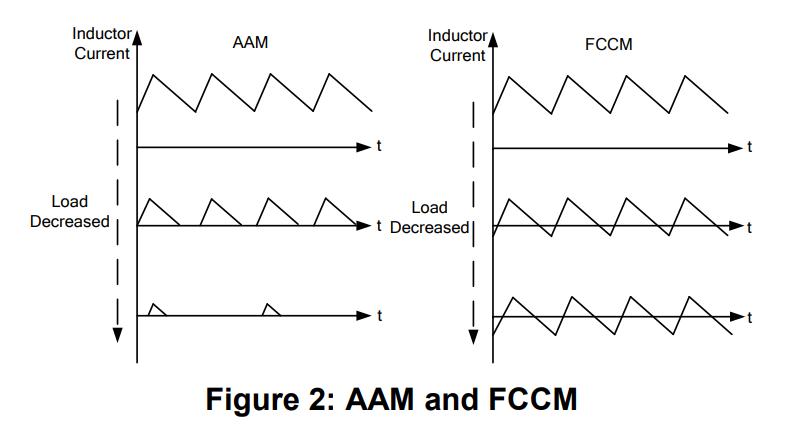

簡單說一下MP4572的AAM和FCCM模式。


① FCCM:強制連續傳導模式   AAM:異步高級模式;

② 同樣工作在輕載模式,F(xiàn)CCM效率低,AAM效率高;

③ CCM/SYNCO引腳浮空進入AAM模式,串聯10k~300kΩ電阻到地進入FCCM模式。

FCCM模式,負載從空載到滿載變化時,不改變開關頻率。AAM模式,負載從空載到滿載變化時,Vcomp(內部比較器電壓)和開關頻率都會上升。
