這幾天準備測試DCDC電源的時候，發現沒有負載，想著要不買一個看看，淘寶搜了一下，看到網上好多都是給電池放電，測試放電曲線用的，價格呢也不是很便宜。想起以前在ADI的官方教程電源大師課中有設計好的負載demo板，立即便下載下來準備打樣，自己做一個動態負載切換的PCBA負載切換的原理很簡單，主要通過PWM控制MOS管導通截止來使下圖右側的電阻R5短路和斷路，其中TP2為DCDC輸出電壓。

① Q1截止時，負載為R6=25Ω；② Q1導通時，負載為R5//R6=25Ω//3Ω =2.68Ω 。

由于以前沒有MOS管驅動的經驗，估計我自己設計的話，直接就用一個555定時器驅動如上圖所示的Q1，結果可想而知，肯定達不到理想的狀態。

那什么地方出問題了呢？MOSFET的驅動難道不是VGS大于開啟電壓就可以了嗎？為什么要在前級放一個專用MOS管驅動芯片呢？

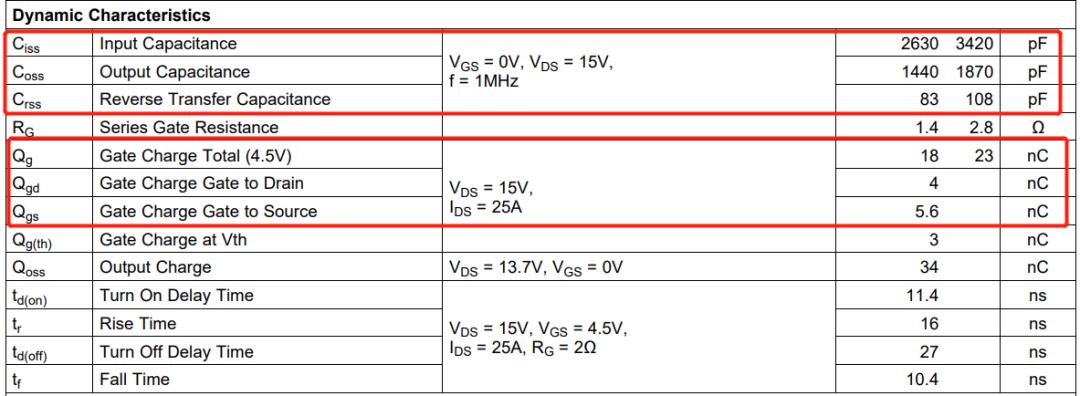

這時候就要說到MOS管的寄生電容了，下圖是CSD17303Q5  MOS管的寄生電容參數和充電的電量。由于Q=Ig*t，Q不變的情況下，如果驅動MOS管柵極的電流小，那么時間t就會很長，驅動級就變成了電容的充放電波形。。。所以像前面提到的555電路直接驅動功率MOS，是得不到一個漂亮的方波的，很容易就會生成一個三角波，從而達不到想到的效果了。
