最近一款項目開發，需要用到PWM輸入信號采集電路。一般來說，PWM輸出比較多，比如驅動LED，電機，風扇等等，輸入則相對較少。這種情況下，沒有這方面的硬件設計經驗，接下來怎么辦呢？

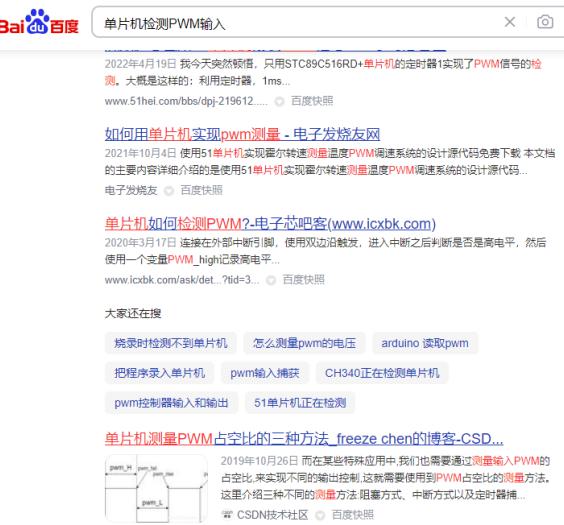

先去問問無所不能的百度，他會告訴你啥呢？

幾乎滿屏都是與單片機相關的檢測方法，重點在檢測，而不是輸入設計！

如果系統沒有告訴你其他條件的情況下，只知道是PWM輸入，且沒有說是哪種類型，我們該怎么設計呢？順便也說說工程師遇到需求變更應該怎么推進項目。

1. PWM輸入

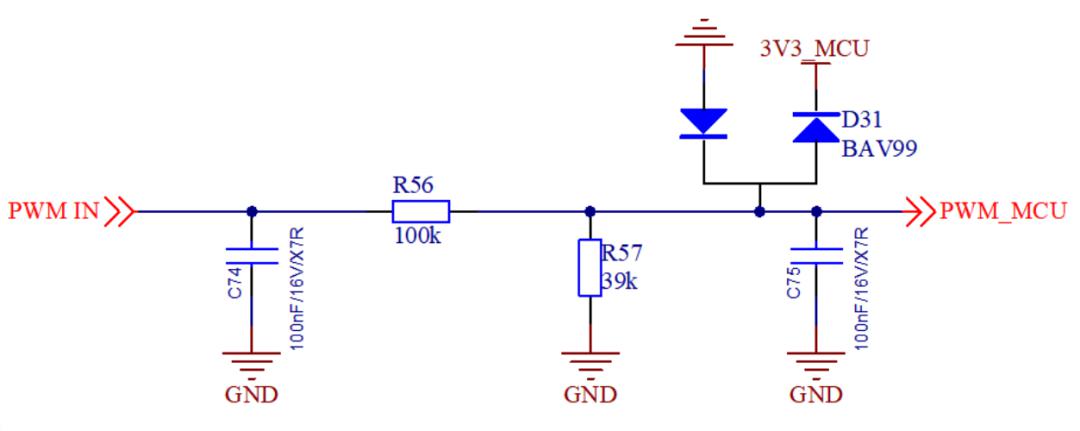

下面這個電路我覺得肯定是第一時間想到的，直接對輸入信號分壓，單片機檢測高低電平就好了，另外防止過沖或者地漂移加上鉗位設計；

2. 開漏輸出

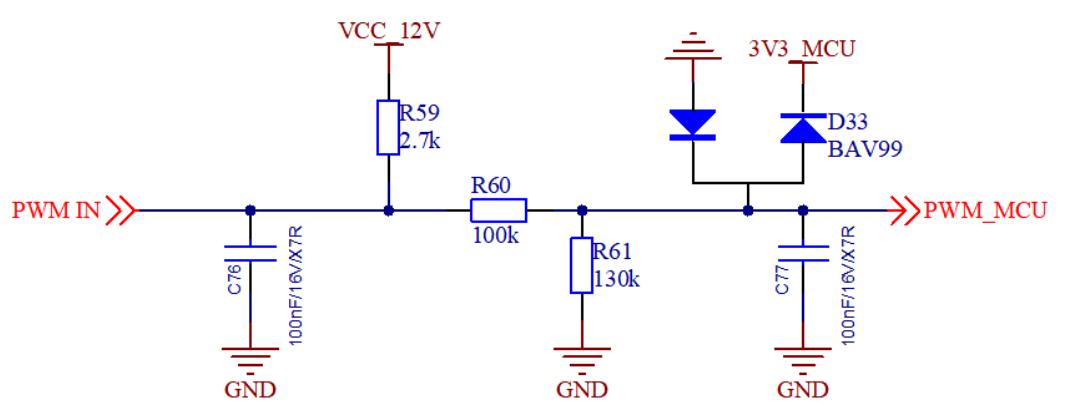

和同事一起進行原理圖評審的時候，他提出來PWM輸出信號是開漏輸出的，于是電路又變成了這樣，有了后級的鉗位，電阻分壓就可以大點；

3. 單片機同相采集PWM開漏信號

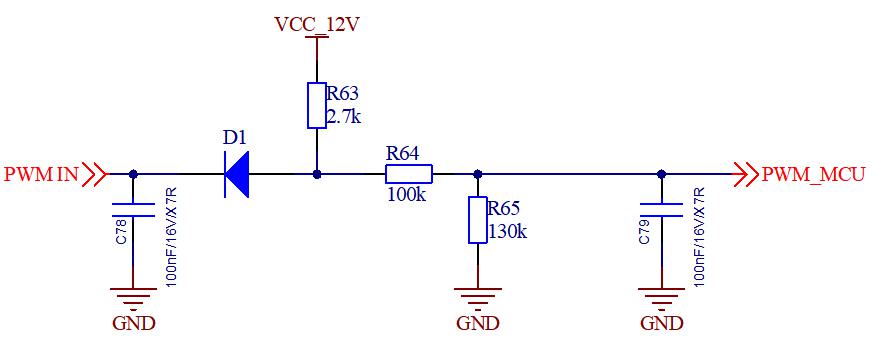

我記得原來設計過這種電路，然后回去查了一下原理圖，發現多了個如下圖所示二極管D1，這時候從單片機輸入端往外看，D1的陽級經過2次反相后，與輸入同相。

通常設計之前，工程師獲得的需求不是很明確，往往都是一些模糊的輸入，但是隨著設計逐步定稿，客戶的需求變更導致增加刪減一些功能的時候，如果對接的產品經理或者項目經理不夠強勢的話，工程師就需要權衡各種指標，和客戶確認某些指標是否可以協商，如果合理或者行業內都達不到的指標，正常情況下都會同意，從而使項目能夠正常推進。
