SX-3568是ZLG致遠電子精心推出的一款商顯主板，下文簡要介紹主板的四種顯示接口，并對其中LVDS接口、eDP接口以及背光接口的電壓部分做進一步的使用說明，最后舉例該主板在醫療行業的應用。

SX-3568主板顯示功能強大，主板板載四種顯示接口，分別是：MIPI-DSI、LVDS、eDP與HDMI。支持雙屏異顯、雙屏同顯。

● MIPI-DSI接口兼容MIPI D-PHY V1.2接口規范，接口為4數據通道，最大支持1920x1080@60Hz的顯示輸出；

● LVDS接口符合TIA/EIA-644-A LVDS規范，最大支持1280x800@60Hz的顯示輸出；

● eDP接口包含4個數據通道，單個通道速率最大為2.7Gbps，支持PSR功能，最大支持2560x1600@60Hz的顯示輸出；

● HDMI接口支持HDMI 1.4與2.0版本，最大支持1080p@120Hz或4096x2304@60Hz的顯示輸出。

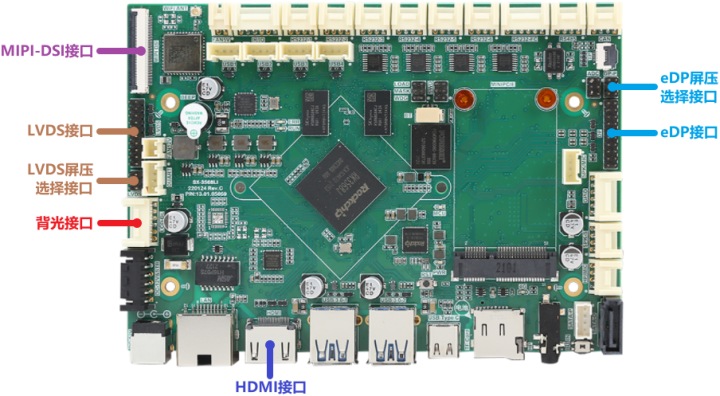

圖1 主板顯示接口示意圖

如上圖1，主板上LVDS接口與eDP接口均為20Pin雙排間距2.00mm的排針插座，接口中包含了驅動屏幕所需要的屏工作電壓輸出以及信號輸出，為了兼容更多不同尺寸不同型號的屏幕，我們對其中的屏工作電壓做了可選配置，用戶通過跳線帽短接LVDS屏壓選擇接口的對應位置，即可配置LVDS接口中的電源引腳為3.3V或5V或12V輸出，eDP接口同理。一般來說，屏幕尺寸越大，屏所需要的工作電壓越高，如下圖2舉例所示。

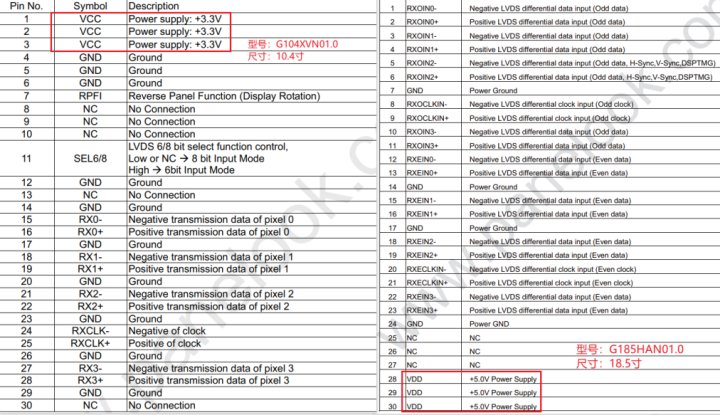

圖2 屏工作電壓示意圖

屏幕的使用除了需要工作電壓，還需要提供背光電壓。SX-3568主板將背光電壓、背光使能信號以及背光調節信號做在1個6Pin的接插端子上。主板在出廠時，背光電壓默認配置為12V（通過調整板上電阻，可以改為5V）。

注意事項：用戶在使用時，可以通過買現成線纜的方式也可以通過制作轉接板的方式來將屏幕與主板進行連接，不管使用哪種方式，均需要注意以下幾點：

1. 屏幕端接口、主板端信號接口、主板端背光接口三者的線序要一一對應，信號線接錯會導致屏幕工作異常，電源線接錯則可能直接導致主板燒壞；

2. 嚴格區分屏工作電壓與背光電壓，不建議將主板信號接口處引出的電源引腳用作屏幕的背光電壓源或可能的其他用途，稍不注意連接錯誤，也有燒壞主板的風險；

3. 信號接口處的屏電壓引腳建議全部進行連接，否則可能由于屏幕尺寸較大或線纜質量等問題導致屏端驅動能力不足，從而導致屏幕顯示異常（如黑屏、閃屏等）。以LVDS接口為例，LVDS接口中Pin1、Pin2、Pin3均為屏電壓輸出腳，使用時需要將這三個引腳均連接到屏幕接口上的屏工作電壓引腳上（見下圖3）；

4. eDP接口中，Pin19為3.3V輸出，當eDP屏電壓選擇配置不為3.3V時，請勿將Pin19與Pin1、Pin2進行電氣連接，否則會直接燒壞主板（見下圖3）；

5. 當主板DC供電不為12V時，LVDS與eDP的屏壓選擇接口禁止短接12V（見下圖3）。

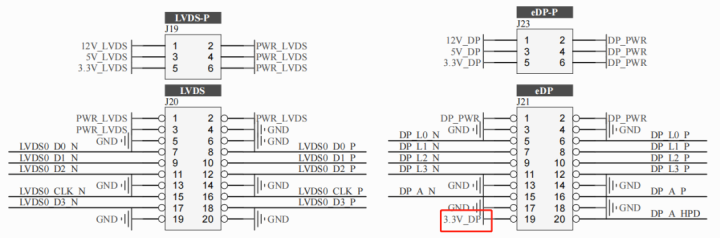

圖3 LVDS與eDP接口信號定義圖

醫療檢測和分析設備中經常需要用到雙屏顯示，SX-3568商顯主板支持雙屏異顯與雙屏同顯，完全滿足和適用于醫療檢測和分析設備應用。下圖4為某醫療檢測和分析設備的應用框圖：

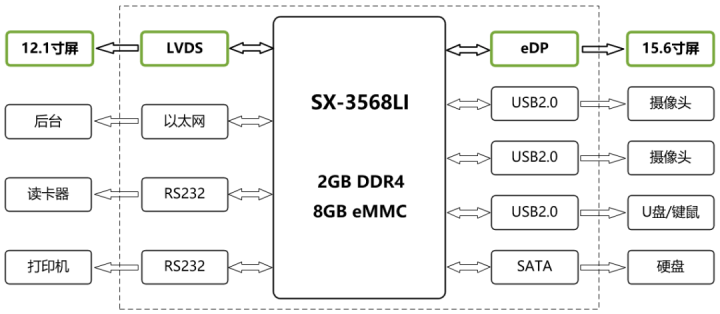

圖4 應用示意框圖
