上回更新到功能安全的"概念"階段，系統級別的需求被分配到了子系統上并得到了相應的ASIL級別，研發過程中定義子系統的時候通常以功能模塊劃分，還是用安全氣囊系統為例，請注意，當說系統的時候，每個廠商的出發點和理解是不一樣的，比如主機廠的系統是整車，而供應商的系統是零部件。所以單純說系統需求是不負責任的表現。確切的應該加上前置定語。比如安全氣囊系統需求。好，如果以安全氣囊系統為例，子系統按照功能模塊定義的話，例如：

- 碰撞檢測系統 + ASILB

- 仲裁系統 + ASIL A

- 通訊系統 + ASIL A

- 執行機構系統 + ASIL B

- 監控系統等。+ ASIL B （純屬虛構）

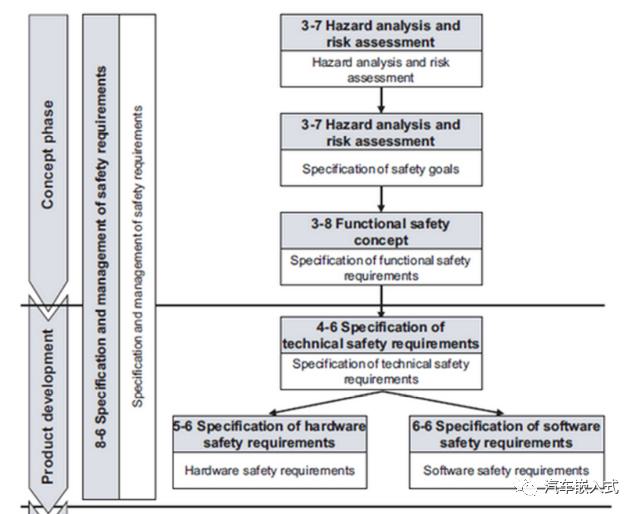

好了，當?shù)竭_(dá)這一步的時候，可能你已經注意到，從上一篇以安全氣囊控制器為系統的系統功能安全需求的某些角度出發，如下圖：

我們已經開始分配并且設計這些功能安全需求如何去具體的分配和落實到子系統，上面的這個過程就是"技術安全需求"，Technische Sicherheitskonzepte (TSK)的一部分。也就是下圖 3-8 到 4-5 的步驟。

技術安全需求 TSK 會如上圖所示，細化功能安全的概念，同時考慮功能性的概念和初步的體系架構。技術安全需求通過對子系統的提具體的功能安全要求，進而實現系統級別的安全技術要求。

TSK規定了以下幾個重要的方面：

• 安全機制

• 包括系統或子系統要達到安全目標的影響因素，工作模式和系統定義的狀態的失效組合。比如高速120邁掛倒擋的操作會是變速箱進入保護模式（這是機械結構的保護）

• 系統本身的檢測，指示和故障控制措施

• 系統達到或維持安全狀態的措施，互相沖突的安全機制下優先級和邏輯仲裁

• 細化和實現警告和降級概念的措施

• 防止故障被隱藏的措施

• 安全狀態的切換，容錯的時間間隔，應急操作的時間間隔和維持安全狀態的措施。

• ASIL 的分解

• 潛在故障的避免 （依賴于良好的工程實踐和經驗）

• 產品，運行，維護和結束等

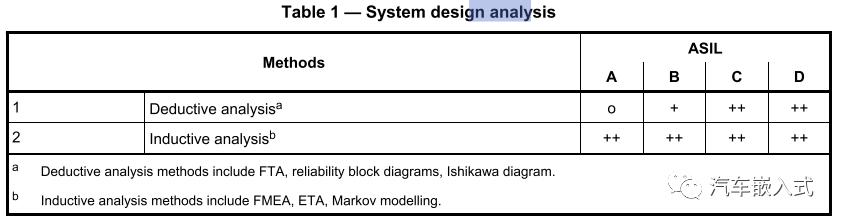

TSK對系統的設計，需要考慮軟件硬件的技術實現性，和整體可驗證性，在這個步驟的時候要做相應的系統設計分析。

Deductive 是因果分析，inductive 是預測分析。表格中有具體分析的方法，感興趣的朋友可以去了解，舉個淺顯的例子，就是要分析，假如輪胎破了，汽車會不會拋錨和汽車如果拋錨了，有沒有可能是輪胎被扎了的區別。

做這些分析的終極目標，是為了實現一個高質量的系統設計，而模塊化的系統設計是業界最常使用的辦法。這也是本文開頭說，

研發過程中定義子系統的時候通常以功能模塊劃分

歡樂馬，公眾號：汽車嵌入式到底啥是功能安全 -4

終于我們成功的回到了本文的開頭。首尾呼應，終于讓我自圓其說了。

對于模塊化的系統設計，請參照下面的要求：

TSK的技術安全要求在接下來要分配到硬件和軟件部分，如何分配取決于系統架構師的工作年限和年薪，不過在這個時候，會有一個細化工作，就是大名鼎鼎的 HSI （Hardware Software Interface）。

HSI規定的是軟件和硬件的交互，應至少包含以下方面：

• 硬件設備的工作模式和配置參數

• 硬件資源的分配，包括IO，中斷，計時器，RAM，ROM

• 硬件設備之間的通訊協議，主從關系

• 硬件和軟件關于診斷功能的交互等

有經驗的系統架構師會把功能安全需求合理的分配到硬件和軟件上，兩者相輔相成，共同實現功能安全目標。不僅節約人力資源，還可以在測試階段如魚得水。沒有經驗的系統架構師，會打電話給半導體供應商，問他們要相關明星產品的application notes，然后選擇覆蓋功能安全需求最多的設計方案。不過請注意，一般半導體廠商的芯片都是 ?Safety Elements out of Context“ (SEooC)， 不過很多企業直接拿來就用了。 總而言之，如果你不會設計，就把最難的，最復雜的功能安全需求用硬件實現。剩下的交給軟件系統架構師吧。

這篇是技術安全需求 "TSK" 和相應的系統設計介紹，下一篇會從系統需求分配到軟件領域開始，具體看看要實現功能安全I(xiàn)SO26262，對軟件研發工作的要求。
